Шків

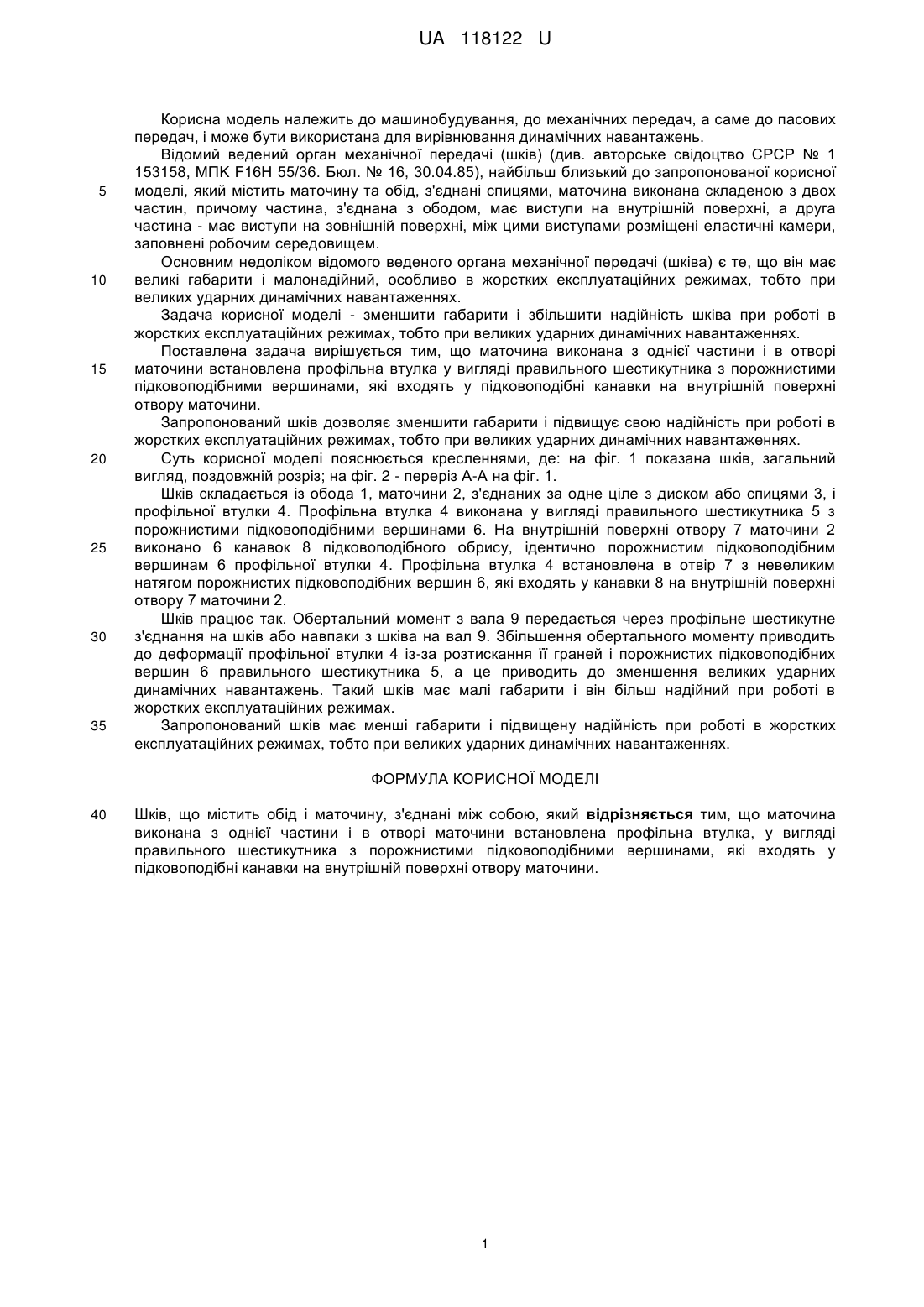

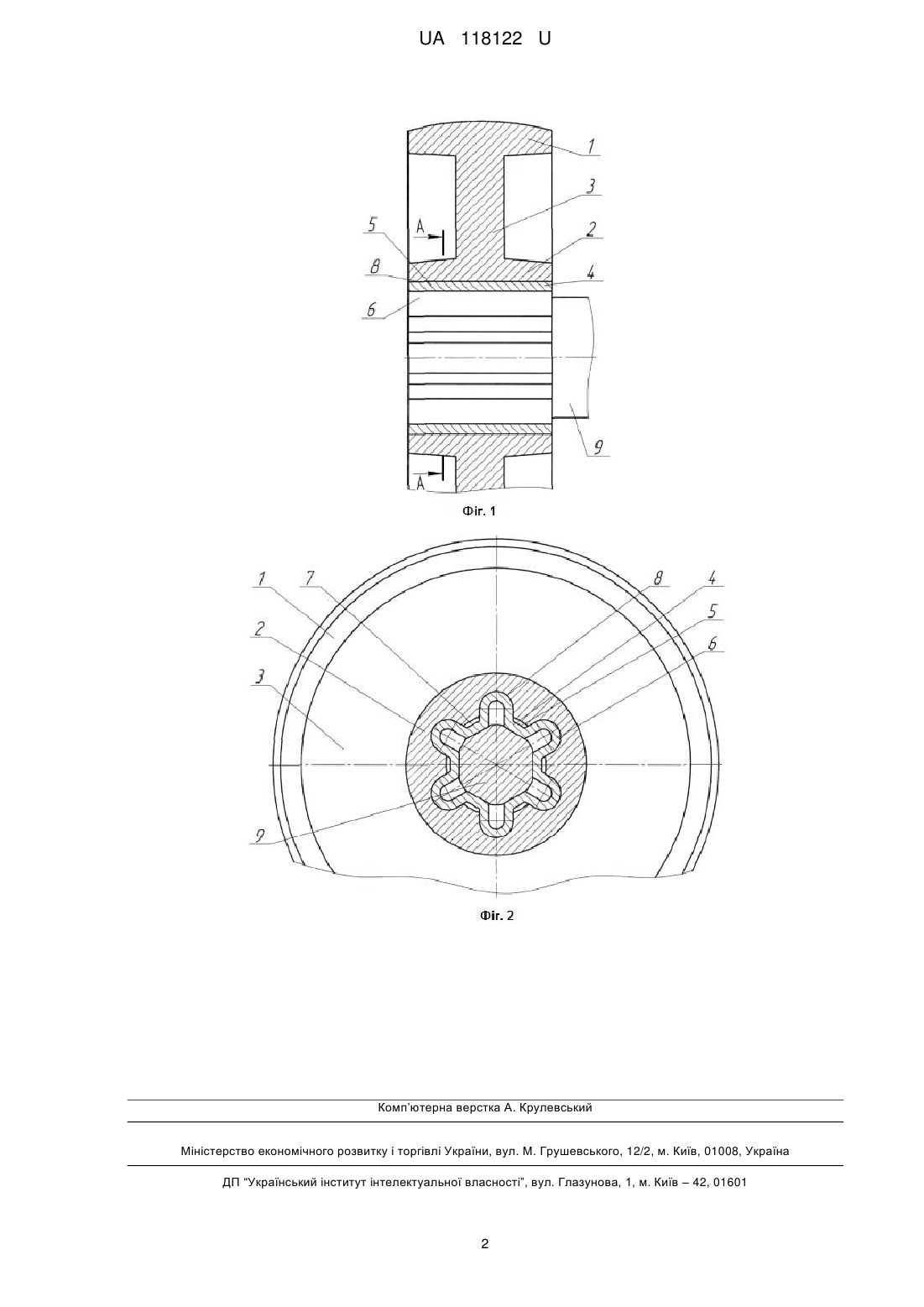

Реферат: Шків містить обід і маточину, з'єднані між собою. При цьому маточина виконана з однієї частини і в отворі маточини встановлена профільна втулка, у вигляді правильного шестикутника з порожнистими підковоподібними вершинами, які входять у підковоподібні канавки на внутрішній поверхні отвору маточини. UA 118122 U (54) ШКІВ UA 118122 U UA 118122 U 5 10 15 20 25 30 35 Корисна модель належить до машинобудування, до механічних передач, а саме до пасових передач, і може бути використана для вирівнювання динамічних навантажень. Відомий ведений орган механічної передачі (шків) (див. авторське свідоцтво СРСР № 1 153158, MПK F16Н 55/36. Бюл. № 16, 30.04.85), найбільш близький до запропонованої корисної моделі, який містить маточину та обід, з'єднані спицями, маточина виконана складеною з двох частин, причому частина, з'єднана з ободом, має виступи на внутрішній поверхні, а друга частина - має виступи на зовнішній поверхні, між цими виступами розміщені еластичні камери, заповнені робочим середовищем. Основним недоліком відомого веденого органа механічної передачі (шківа) є те, що він має великі габарити і малонадійний, особливо в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях. Задача корисної моделі - зменшити габарити і збільшити надійність шківа при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях. Поставлена задача вирішується тим, що маточина виконана з однієї частини і в отворі маточини встановлена профільна втулка у вигляді правильного шестикутника з порожнистими підковоподібними вершинами, які входять у підковоподібні канавки на внутрішній поверхні отвору маточини. Запропонований шків дозволяє зменшити габарити і підвищує свою надійність при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана шків, загальний вигляд, поздовжній розріз; на фіг. 2 - переріз А-А на фіг. 1. Шків складається із обода 1, маточини 2, з'єднаних за одне ціле з диском або спицями 3, і профільної втулки 4. Профільна втулка 4 виконана у вигляді правильного шестикутника 5 з порожнистими підковоподібними вершинами 6. На внутрішній поверхні отвору 7 маточини 2 виконано 6 канавок 8 підковоподібного обрису, ідентично порожнистим підковоподібним вершинам 6 профільної втулки 4. Профільна втулка 4 встановлена в отвір 7 з невеликим натягом порожнистих підковоподібних вершин 6, які входять у канавки 8 на внутрішній поверхні отвору 7 маточини 2. Шків працює так. Обертальний момент з вала 9 передається через профільне шестикутне з'єднання на шків або навпаки з шківа на вал 9. Збільшення обертального моменту приводить до деформації профільної втулки 4 із-за розтискання її граней і порожнистих підковоподібних вершин 6 правильного шестикутника 5, а це приводить до зменшення великих ударних динамічних навантажень. Такий шків має малі габарити і він більш надійний при роботі в жорстких експлуатаційних режимах. Запропонований шків має менші габарити і підвищену надійність при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Шків, що містить обід і маточину, з'єднані між собою, який відрізняється тим, що маточина виконана з однієї частини і в отворі маточини встановлена профільна втулка, у вигляді правильного шестикутника з порожнистими підковоподібними вершинами, які входять у підковоподібні канавки на внутрішній поверхні отвору маточини. 1 UA 118122 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
