Зубчасте колесо

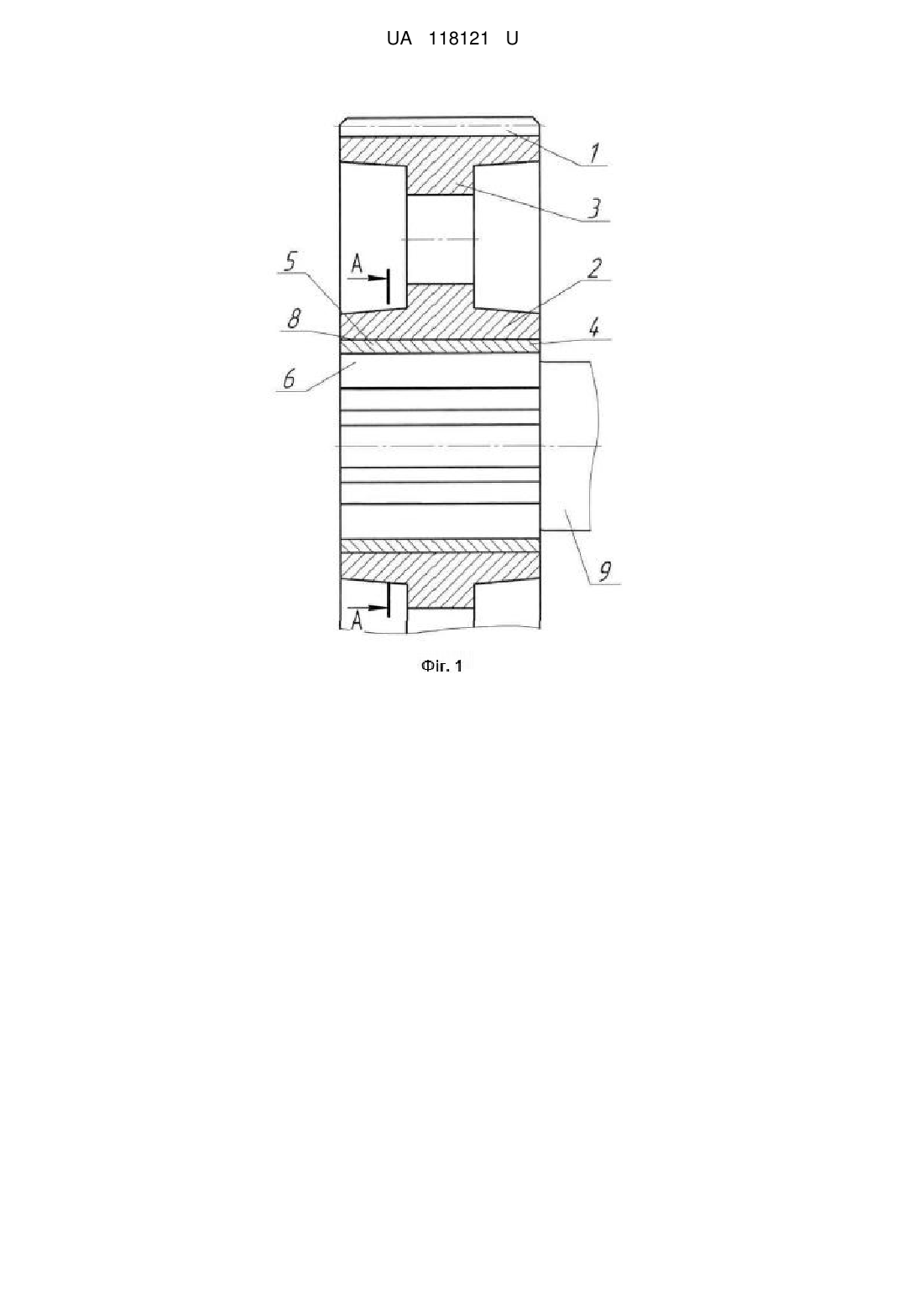

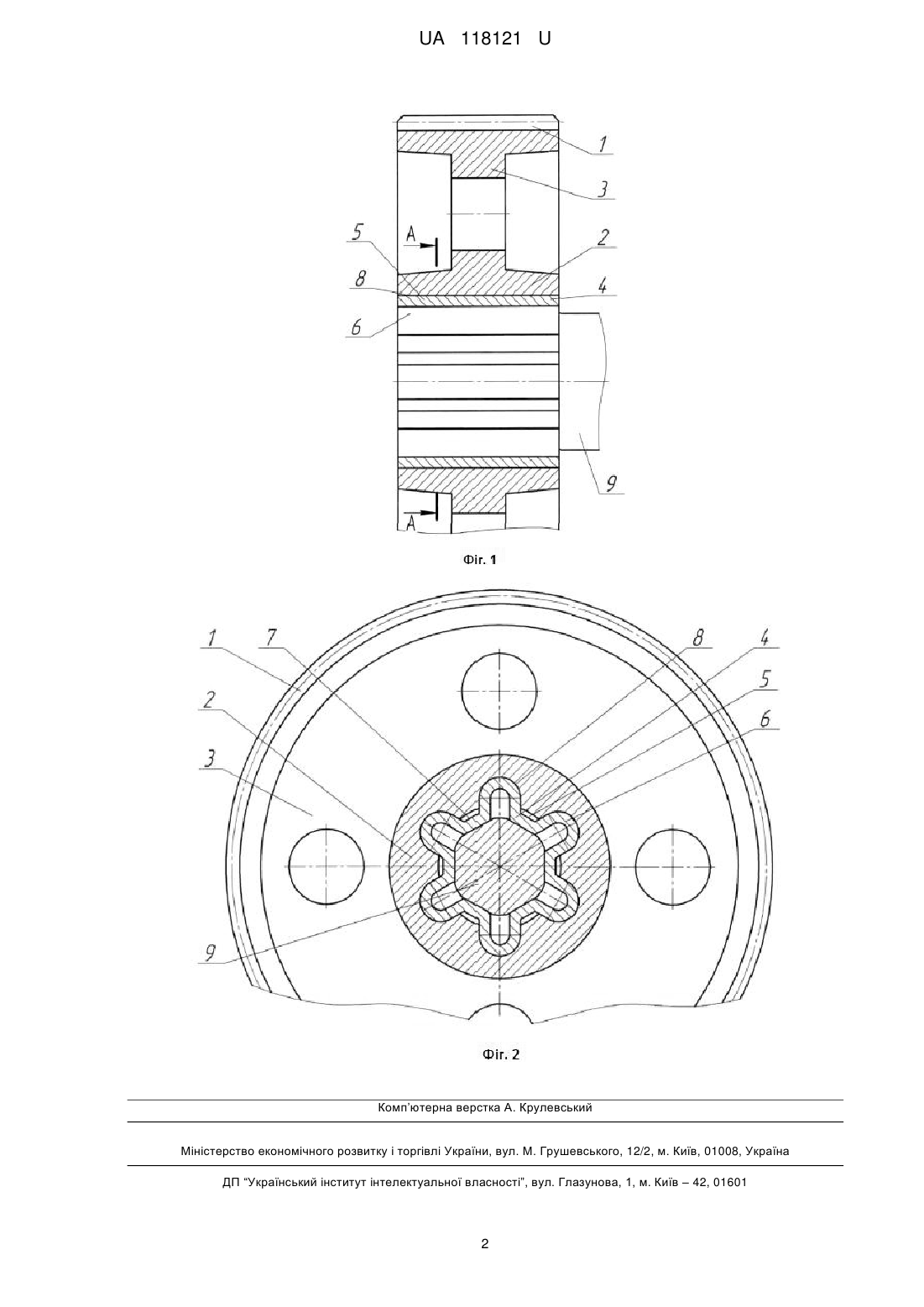

Реферат: Зубчасте колесо містить зубчастий вінець і маточину, з'єднані між собою. При цьому зубчатий вінець виконаний за одне ціле з маточиною, а в отворі маточини встановлена профільна втулка, у вигляді правильного шестикутника з порожнистими підковоподібними вершинами, які входять у підковоподібні канавки на внутрішній поверхні отвору маточини. UA 118121 U (54) ЗУБЧАСТЕ КОЛЕСО UA 118121 U UA 118121 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до деталей машин, і може бути використана в зубчастих передачах приводів машин для вирівнювання динамічних навантажень. Відоме зубчасте колесо (див. авторське свідоцтво СРСР № 1013665, МПК F16Н 55/14. Бюл. № 15, 23.04.83) найбільш близьке до запропонованої корисної моделі, яке складається з двох частин: пружної маточини і зубчастого вінця, сполучених на конічних поверхнях за допомогою виступів і западин на торцях. Основним недоліком відомого зубчастого колеса є те, що технологічно важко досягти точності його виготовлення і воно малонадійне, особливо в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях. Задача корисної моделі - збільшення надійності зубчастого колеса при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях і спрощення технології точності його виготовлення. Поставлена задача вирішується тим, що зубчатий вінець виконаний за одне ціле з маточиною, а в отворі маточини встановлена профільна втулка, у вигляді правильного шестикутника з порожнистими підковоподібними вершинами, які входять у підковоподібні канавки на внутрішній поверхні отвору маточини. Запропоноване зубчасте колесо підвищує свою надійність при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях, і спрощує технологію точності його виготовлення. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показане зубчасте колесо, загальний вигляд, поздовжній розріз; на фіг. 2 - переріз А-А на фіг. 1. Зубчасте колесо складається із зубчатого вінця 1, маточини 2, з'єднаних за одне ціле з диском 3, і профільної втулки 4. Профільна втулка 4 виконана у вигляді правильного шестикутника 5 з порожнистими підковоподібними вершинами 6. На внутрішній поверхні отвору 7 маточини 2 виконано шість канавок 8 підковоподібного обрису, ідентично порожнистим підковоподібним вершинам 6 профільної шестикутної втулки 4. Профільна втулка 4 встановлена в отвір 7 з невеликим натягом порожнистих підковоподібних вершин 6, які входять у канавки 8 на внутрішній поверхні отвору 7 маточини 2. Зубчасте колесо працює так. Обертальний момент з вала 9 на зубчасте колесо або навпаки передається через профільне з'єднання у вигляді правильного шестикутника. Збільшення обертального моменту приводить до деформації профільної втулки 4 із-за розтискання її граней і порожнистих підковоподібних вершин 6 правильного шестикутника 5, а це приводить до зменшення великих ударних динамічних навантажень. Таке зубчасте колесо легко технологічно виготовити більш точно. Запропоноване зубчасте колесо має підвищену надійність при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях, та характеризується спрощеною технологією точності його виготовлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Зубчасте колесо, що містить зубчастий вінець і маточину, з'єднані між собою, яке відрізняється тим, що зубчатий вінець виконаний за одне ціле з маточиною, а в отворі маточини встановлена профільна втулка, у вигляді правильного шестикутника з порожнистими підковоподібними вершинами, які входять у підковоподібні канавки на внутрішній поверхні отвору маточини. 1 UA 118121 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
