Зірочка

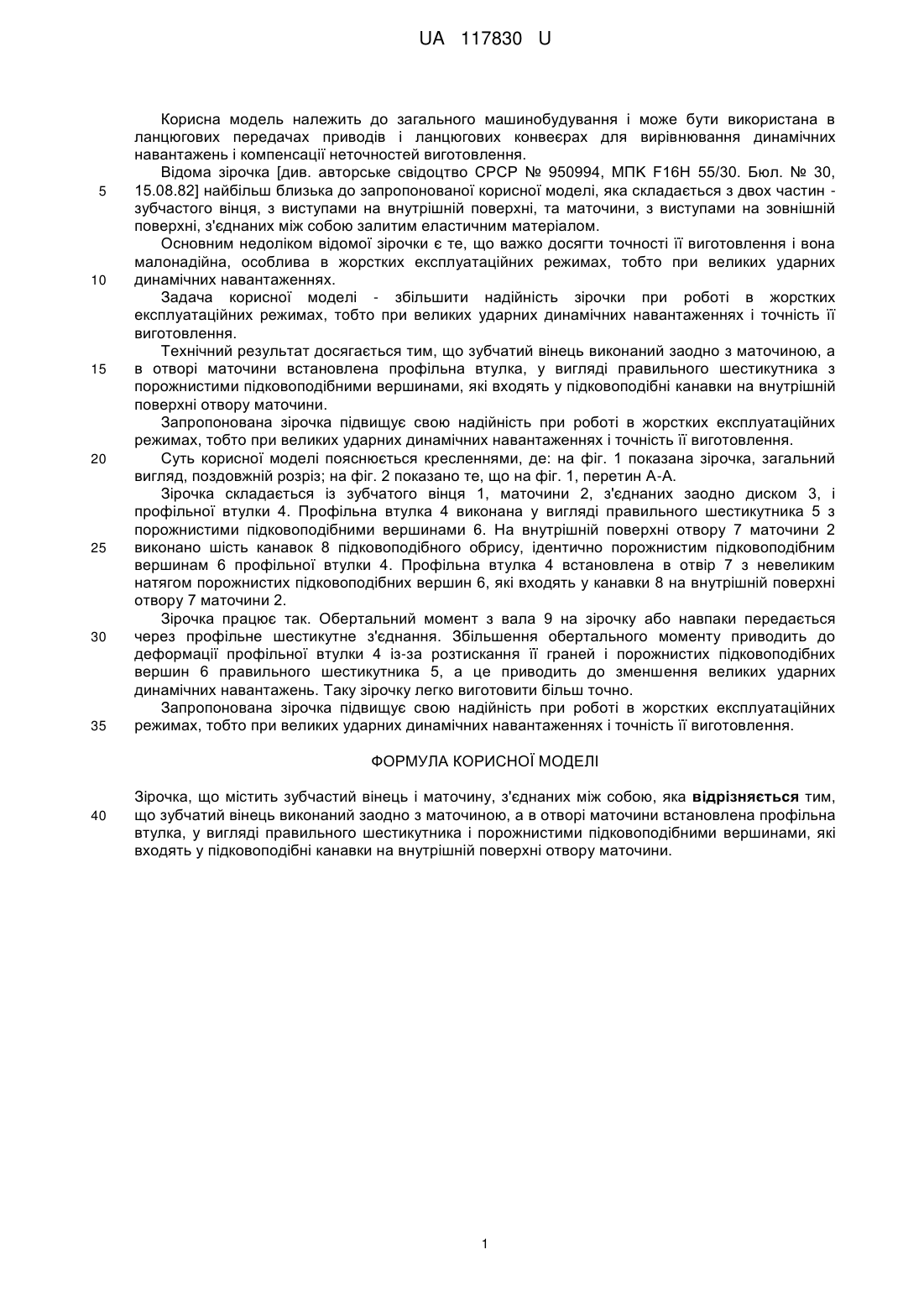

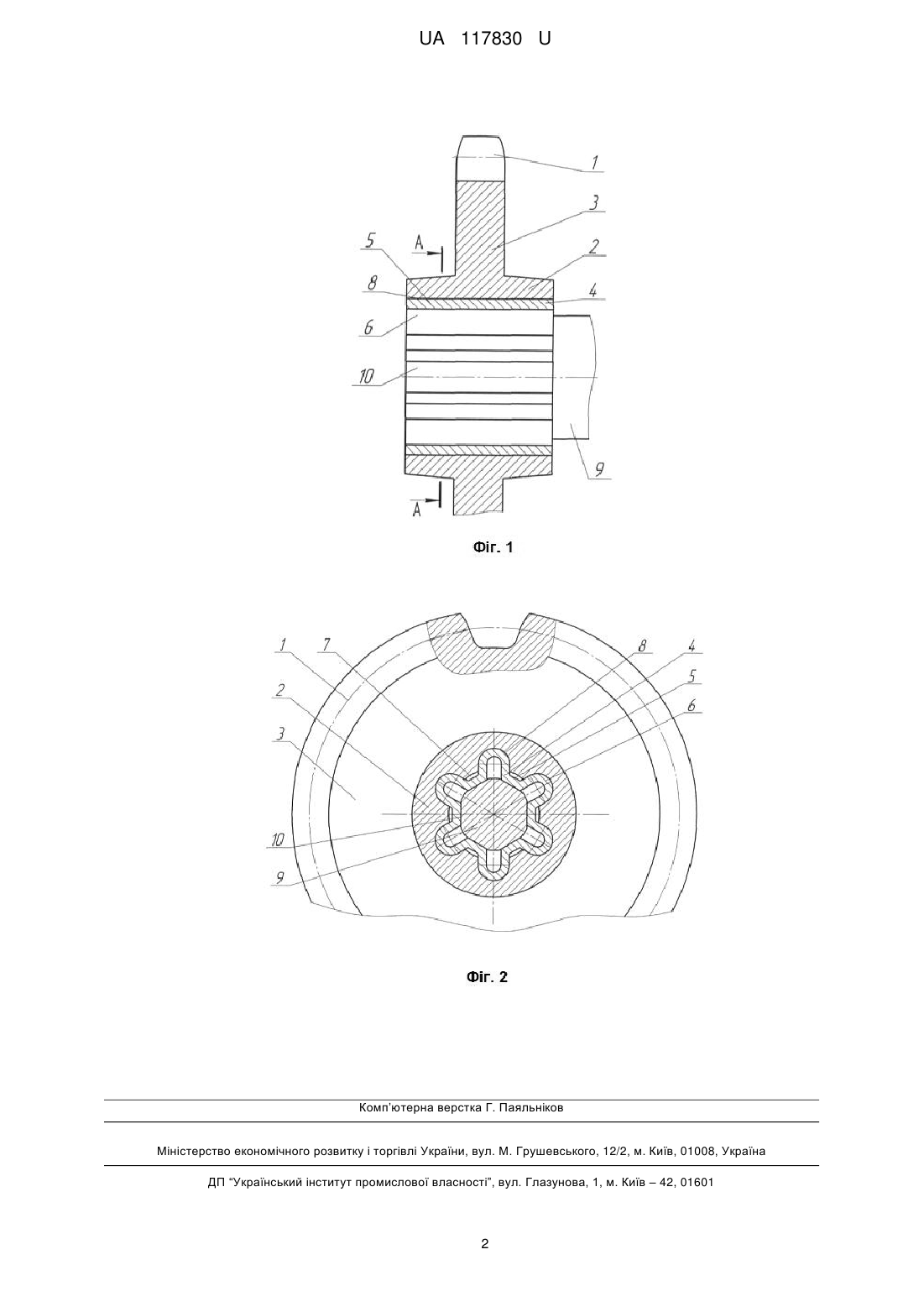

Реферат: Зірочка містить зубчастий вінець і маточину, з'єднаних між собою. Зубчатий вінець виконаний заодно з маточиною, а в отворі маточини встановлена профільна втулка, у вигляді правильного шестикутника і порожнистими підковоподібними вершинами, які входять у підковоподібні канавки на внутрішній поверхні отвору маточини. UA 117830 U (54) ЗІРОЧКА UA 117830 U UA 117830 U 5 10 15 20 25 30 35 Корисна модель належить до загального машинобудування і може бути використана в ланцюгових передачах приводів і ланцюгових конвеєрах для вирівнювання динамічних навантажень і компенсації неточностей виготовлення. Відома зірочка [див. авторське свідоцтво СРСР № 950994, MПK F16Н 55/30. Бюл. № 30, 15.08.82] найбільш близька до запропонованої корисної моделі, яка складається з двох частин зубчастого вінця, з виступами на внутрішній поверхні, та маточини, з виступами на зовнішній поверхні, з'єднаних між собою залитим еластичним матеріалом. Основним недоліком відомої зірочки є те, що важко досягти точності її виготовлення і вона малонадійна, особлива в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях. Задача корисної моделі - збільшити надійність зірочки при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях і точність її виготовлення. Технічний результат досягається тим, що зубчатий вінець виконаний заодно з маточиною, а в отворі маточини встановлена профільна втулка, у вигляді правильного шестикутника з порожнистими підковоподібними вершинами, які входять у підковоподібні канавки на внутрішній поверхні отвору маточини. Запропонована зірочка підвищує свою надійність при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях і точність її виготовлення. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана зірочка, загальний вигляд, поздовжній розріз; на фіг. 2 показано те, що на фіг. 1, перетин А-А. Зірочка складається із зубчатого вінця 1, маточини 2, з'єднаних заодно диском 3, і профільної втулки 4. Профільна втулка 4 виконана у вигляді правильного шестикутника 5 з порожнистими підковоподібними вершинами 6. На внутрішній поверхні отвору 7 маточини 2 виконано шість канавок 8 підковоподібного обрису, ідентично порожнистим підковоподібним вершинам 6 профільної втулки 4. Профільна втулка 4 встановлена в отвір 7 з невеликим натягом порожнистих підковоподібних вершин 6, які входять у канавки 8 на внутрішній поверхні отвору 7 маточини 2. Зірочка працює так. Обертальний момент з вала 9 на зірочку або навпаки передається через профільне шестикутне з'єднання. Збільшення обертального моменту приводить до деформації профільної втулки 4 із-за розтискання її граней і порожнистих підковоподібних вершин 6 правильного шестикутника 5, а це приводить до зменшення великих ударних динамічних навантажень. Таку зірочку легко виготовити більш точно. Запропонована зірочка підвищує свою надійність при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях і точність її виготовлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Зірочка, що містить зубчастий вінець і маточину, з'єднаних між собою, яка відрізняється тим, що зубчатий вінець виконаний заодно з маточиною, а в отворі маточини встановлена профільна втулка, у вигляді правильного шестикутника і порожнистими підковоподібними вершинами, які входять у підковоподібні канавки на внутрішній поверхні отвору маточини. 1 UA 117830 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
