Шків

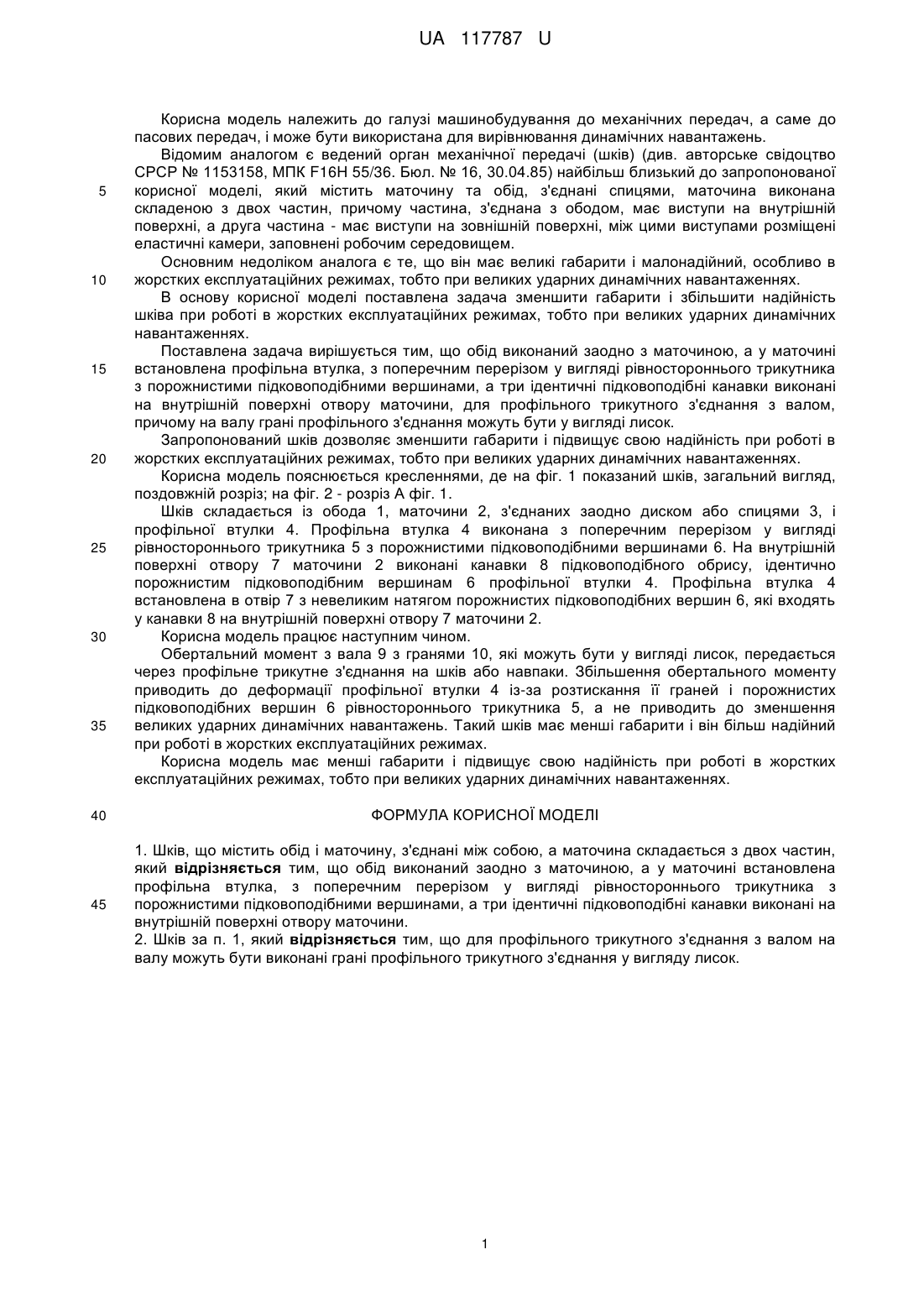

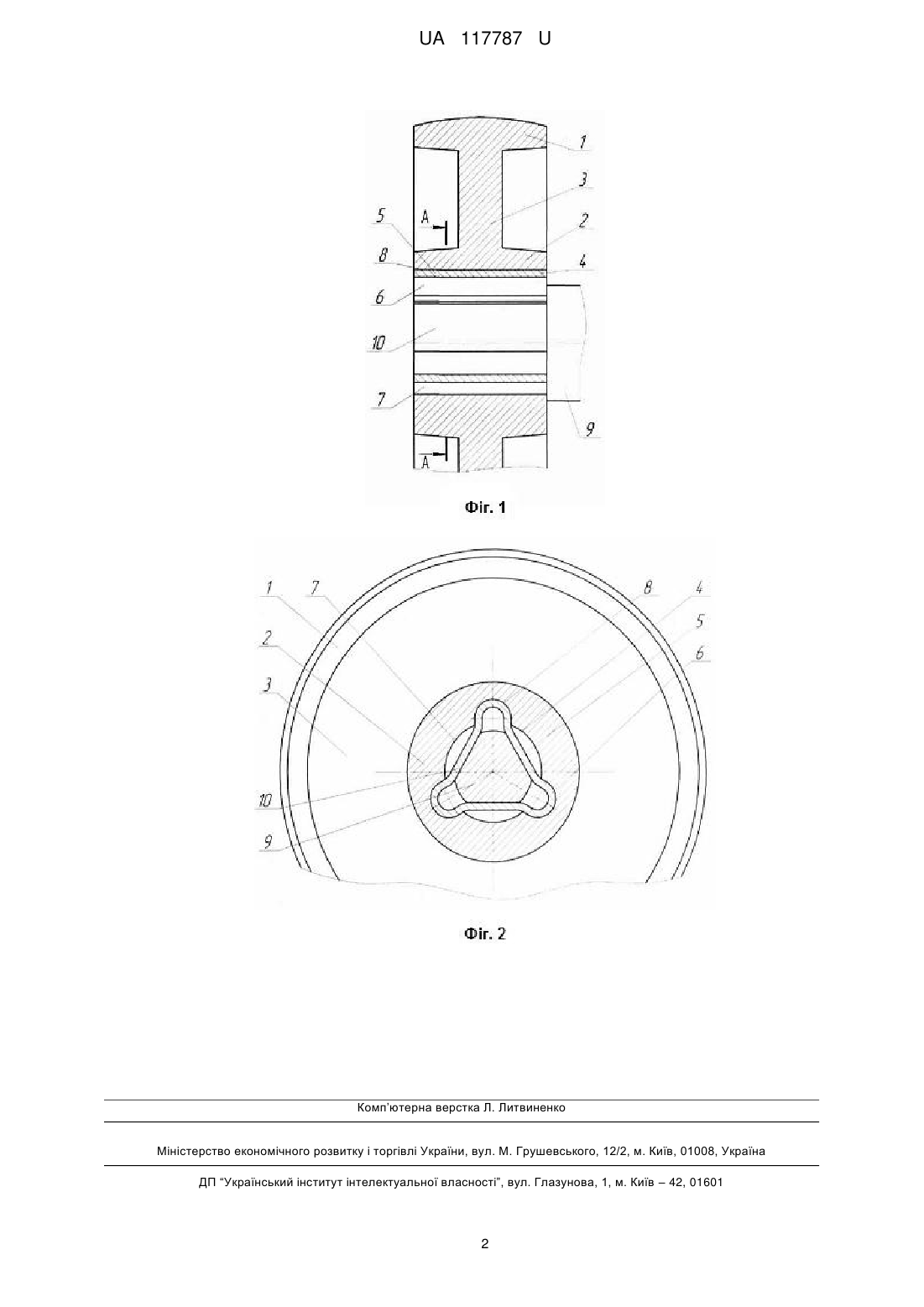

Реферат: Шків містить обід і маточину, з'єднані між собою, маточина складається з двох частин. Обід виконаний заодно з маточиною. У маточині встановлена профільна втулка, з поперечним перерізом у вигляді рівностороннього трикутника з порожнистими підковоподібними вершинами, а три ідентичні підковоподібні канавки виконані на внутрішній поверхні отвору маточини. UA 117787 U (54) ШКІВ UA 117787 U UA 117787 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування до механічних передач, а саме до пасових передач, і може бути використана для вирівнювання динамічних навантажень. Відомим аналогом є ведений орган механічної передачі (шків) (див. авторське свідоцтво СРСР № 1153158, МПК F16H 55/36. Бюл. № 16, 30.04.85) найбільш близький до запропонованої корисної моделі, який містить маточину та обід, з'єднані спицями, маточина виконана складеною з двох частин, причому частина, з'єднана з ободом, має виступи на внутрішній поверхні, а друга частина - має виступи на зовнішній поверхні, між цими виступами розміщені еластичні камери, заповнені робочим середовищем. Основним недоліком аналога є те, що він має великі габарити і малонадійний, особливо в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях. В основу корисної моделі поставлена задача зменшити габарити і збільшити надійність шківа при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях. Поставлена задача вирішується тим, що обід виконаний заодно з маточиною, а у маточині встановлена профільна втулка, з поперечним перерізом у вигляді рівностороннього трикутника з порожнистими підковоподібними вершинами, а три ідентичні підковоподібні канавки виконані на внутрішній поверхні отвору маточини, для профільного трикутного з'єднання з валом, причому на валу грані профільного з'єднання можуть бути у вигляді лисок. Запропонований шків дозволяє зменшити габарити і підвищує свою надійність при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях. Корисна модель пояснюється кресленнями, де на фіг. 1 показаний шків, загальний вигляд, поздовжній розріз; на фіг. 2 - розріз А фіг. 1. Шків складається із обода 1, маточини 2, з'єднаних заодно диском або спицями 3, і профільної втулки 4. Профільна втулка 4 виконана з поперечним перерізом у вигляді рівностороннього трикутника 5 з порожнистими підковоподібними вершинами 6. На внутрішній поверхні отвору 7 маточини 2 виконані канавки 8 підковоподібного обрису, ідентично порожнистим підковоподібним вершинам 6 профільної втулки 4. Профільна втулка 4 встановлена в отвір 7 з невеликим натягом порожнистих підковоподібних вершин 6, які входять у канавки 8 на внутрішній поверхні отвору 7 маточини 2. Корисна модель працює наступним чином. Обертальний момент з вала 9 з гранями 10, які можуть бути у вигляді лисок, передається через профільне трикутне з'єднання на шків або навпаки. Збільшення обертального моменту приводить до деформації профільної втулки 4 із-за розтискання її граней і порожнистих підковоподібних вершин 6 рівностороннього трикутника 5, а не приводить до зменшення великих ударних динамічних навантажень. Такий шків має менші габарити і він більш надійний при роботі в жорстких експлуатаційних режимах. Корисна модель має менші габарити і підвищує свою надійність при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 1. Шків, що містить обід і маточину, з'єднані між собою, а маточина складається з двох частин, який відрізняється тим, що обід виконаний заодно з маточиною, а у маточині встановлена профільна втулка, з поперечним перерізом у вигляді рівностороннього трикутника з порожнистими підковоподібними вершинами, а три ідентичні підковоподібні канавки виконані на внутрішній поверхні отвору маточини. 2. Шків за п. 1, який відрізняється тим, що для профільного трикутного з'єднання з валом на валу можуть бути виконані грані профільного трикутного з'єднання у вигляду лисок. 1 UA 117787 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
