Снаряд нарізний з лопатями та накопичувальними камерами

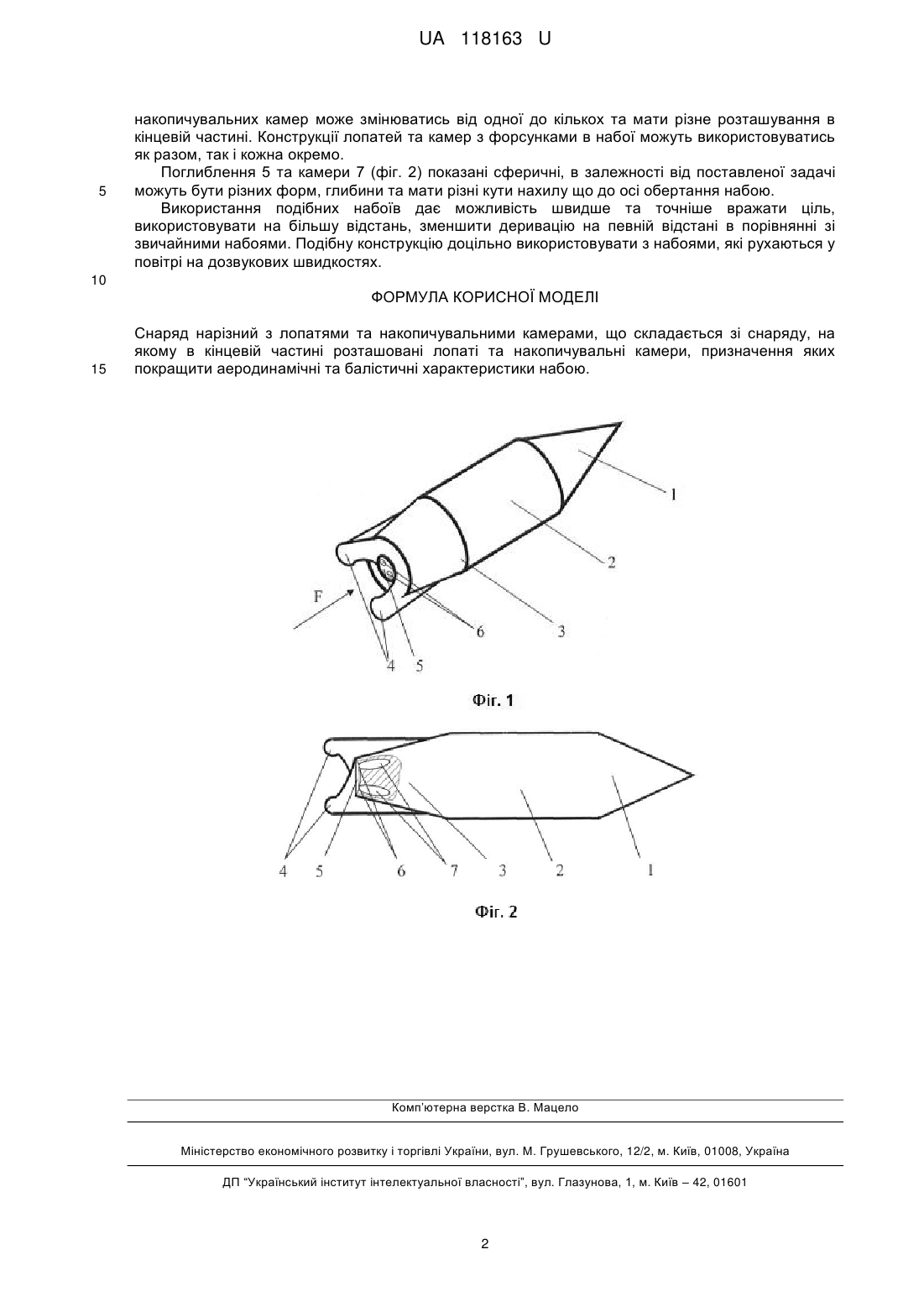

Реферат: Снаряд нарізний з лопатями та накопичувальними камерами складається зі снаряду, на якому в кінцевій частині розташовані лопаті та накопичувальні камери, призначення яких покращити аеродинамічні та балістичні характеристики набою. UA 118163 U (54) СНАРЯД НАРІЗНИЙ З ЛОПАТЯМИ ТА НАКОПИЧУВАЛЬНИМИ КАМЕРАМИ UA 118163 U UA 118163 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до військової галузі, зокрема до нарізних набоїв стрілецької зброї. Подібних пристроїв, що до нарізних набоїв, для порівняння не знайдено. В основу корисної моделі поставлено задачу удосконалити балістичні характеристики нарізних набоїв. Надати універсальності та технологічності набою та низьку собівартість. Поставлена задача вирішується тим, що в кінцевій частині снаряду розташовані лопаті та накопичувальні камери з форсунками, призначення яких покращити балістичні та аеродинамічні характеристики набою. На фіг. 1 показаний снаряд нарізний з лопатями та накопичувальними камерами, де: 1 - головна частина снаряду 2 - середня частина снаряду 3 - кінцева частина снаряду 4 - лопаті снаряду 5 - поглиблення 6 - форсунки накопичувальних камер снаряду. На кінцевій частині нарізного снаряду 3 знаходяться лопаті 4, які є монолітним продовженням форми снаряду та розташовані таким чином, щоб не заважати просуванню снаряду середньою частиною 2 у стовбурі зброї по нарізах. Лопаті починаються на кінцеві частині на площині звуження та продовжуються на тильній стороні закінчення набою. Лопаті мають відповідний крок укручування у повітряний простір. На тильні частині снаряду, у центрі, знаходиться поглиблення 5, в поглибленні знаходяться форсунки 6. На фіг. 2 показаний снаряд нарізний з лопатями та накопичувальними камерами, де: 1 - головна частина снаряду 2 - середня частина снаряду 3 - кінцева частина снаряду 4 - лопаті снаряду 5 - поглиблення 6 - форсунки снаряду 7 - накопичувальні камери. На фіг. 2 зображена сферична форма поглиблення 5 та сферичні камери 7, які розташовані симетрично, що до осі обертання набою. Камери мають кут нахилу як у горизонтальній, так і вертикальній площині, так щоб утворювати вектор напрямку реактивної сили через форсунки спіральної форми, що до осі обертання та має повторювати вектор напрямку нарізу стволу зброї. Під час пострілу виникає сила F, яка утворюється завдяки займанню порохового заряду. Вона просуває снаряд в стовбурі по нарізах, надає обертового моменту набою. В свою чергу лопаті в кінцевій частині снаряду, завдяки гвинтоподібній формі, під час польоту надають снаряду додаткового зусилля для просування у повітрі. Частинки повітря, ковзаючи по поверхні кулі і зриваючись з її бічної поверхні, утворюють позаду кулі зону розрідженого простору. Повітря, що обтікає кулю, не встигає зімкнутися відразу за її дном. Прагнучи заповнити утворену порожнечу, частинки повітря створюють завихрення, в результаті чого за кулею тягнеться хвостова хвиля. Завдяки обертанню лопотів, в кінцевій частині зменшується хвостова хвиля, яка утворюється під час руху снаряду у повітрі та гальмує її, що в свою чергу зменшує вплив навколишнього середовища та покращує аеродинамічні та балістичні характеристики набою. В кінцевій частині набою, на дні набою сформоване поглиблення 5 та накопичувальні камери 7 (фіг. 2), які виконують функцію накопичення енергії порохових зарядів. Під час згоряння порохового заряду виникає тиск у камерах та направлена реактивна дія через форсунки 6 (фіг. 2) під час виходу зі стовбуру зброї у повітря, утворюючи додаткову рухову силу та крутний момент набою та наповнення порожнини повітрям за дном набою під час польоту набою. Таким чином, дає можливість просуватись снаряду у повітрі певний час зменшуючи хвостову хвилю, що в свою чергу зменшує силу гальмування снаряду у повітрі. Спільні дії лопатей та камери з форсунками доповнюють один одного та покращують аеродинамічні та балістичні характеристики набою. Таким чином, виконується поставлена задача. Лопатей показано дві, але в залежності від поставленої задачі їх може бути більша кількість. Лопаті в залежності від розміру, форми та ваги набою, швидкості обертання та швидкості польоту, можуть бути різних форм, конфігурацій та розташовуватись по різному на кінцевій частині. Кінцева частина в залежності від поставленої задачі також може бути різних форм нахилу та конфігурацій. Конструкція може бути як з поглибленням 5 (фіг. 2), так і без нього. Форсунки 6 та камери 7 (фіг. 2) показано дві, але в залежності від поставленої задачі, кількість 1 UA 118163 U 5 накопичувальних камер може змінюватись від одної до кількох та мати різне розташування в кінцевій частині. Конструкції лопатей та камер з форсунками в набої можуть використовуватись як разом, так і кожна окремо. Поглиблення 5 та камери 7 (фіг. 2) показані сферичні, в залежності від поставленої задачі можуть бути різних форм, глибини та мати різні кути нахилу що до осі обертання набою. Використання подібних набоїв дає можливість швидше та точніше вражати ціль, використовувати на більшу відстань, зменшити деривацію на певній відстані в порівнянні зі звичайними набоями. Подібну конструкцію доцільно використовувати з набоями, які рухаються у повітрі на дозвукових швидкостях. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Снаряд нарізний з лопатями та накопичувальними камерами, що складається зі снаряду, на якому в кінцевій частині розташовані лопаті та накопичувальні камери, призначення яких покращити аеродинамічні та балістичні характеристики набою. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
