Атмосферний опріснювач

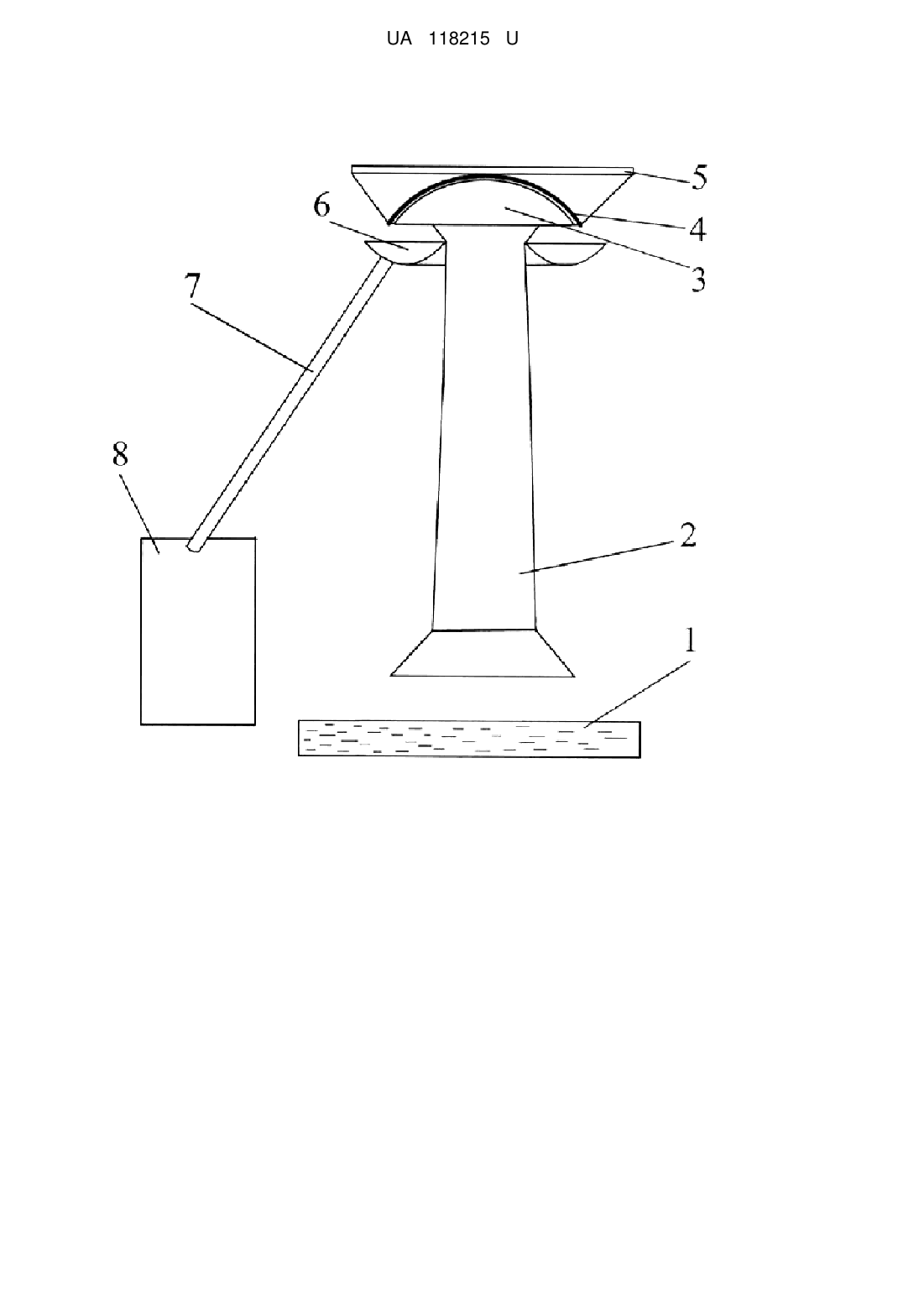

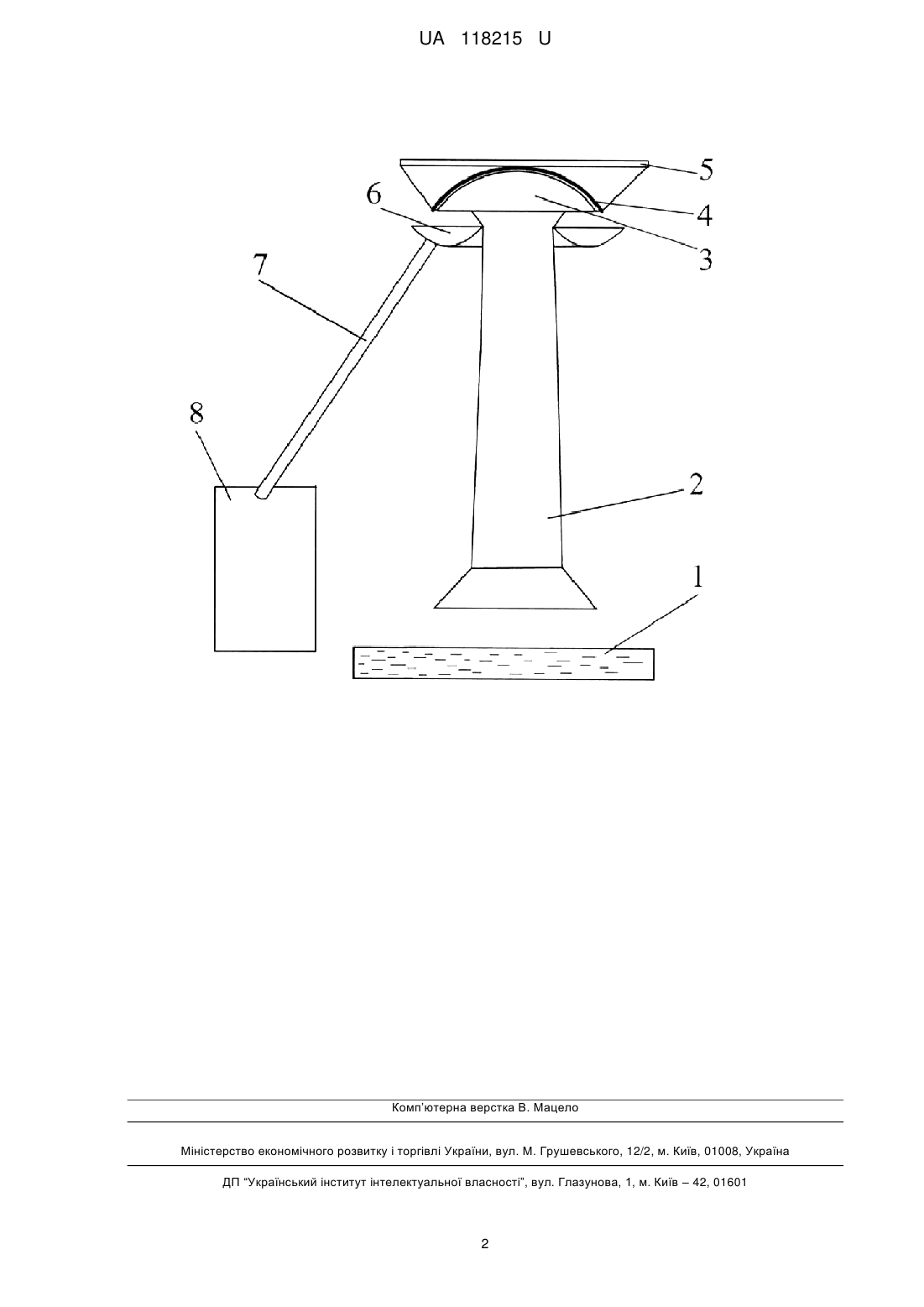

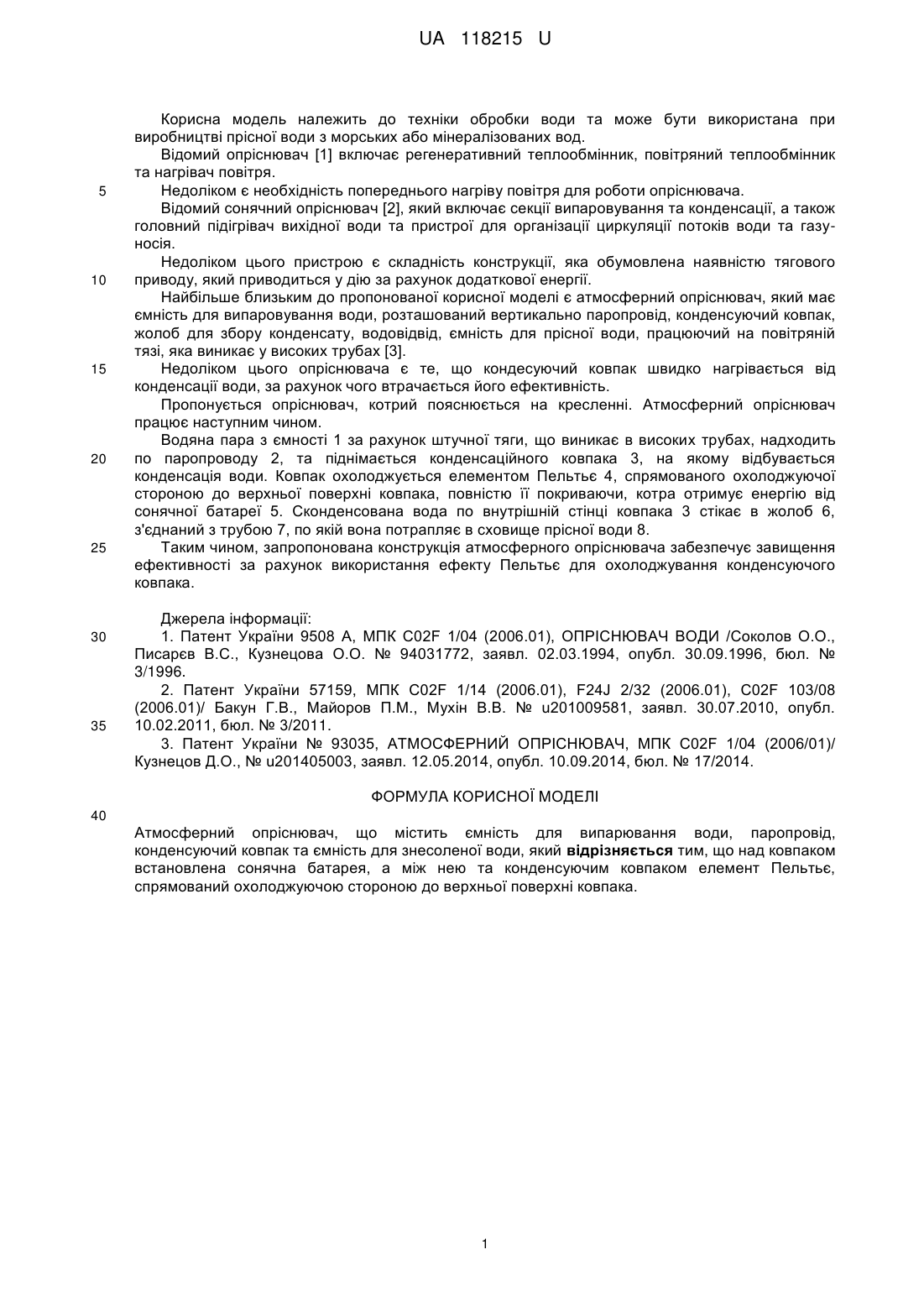

Реферат: UA 118215 U UA 118215 U 5 10 15 20 25 30 35 Корисна модель належить до техніки обробки води та може бути використана при виробництві прісної води з морських або мінералізованих вод. Відомий опріснювач [1] включає регенеративний теплообмінник, повітряний теплообмінник та нагрівач повітря. Недоліком є необхідність попереднього нагріву повітря для роботи опріснювача. Відомий сонячний опріснювач [2], який включає секції випаровування та конденсації, а також головний підігрівач вихідної води та пристрої для організації циркуляції потоків води та газуносія. Недоліком цього пристрою є складність конструкції, яка обумовлена наявністю тягового приводу, який приводиться у дію за рахунок додаткової енергії. Найбільше близьким до пропонованої корисної моделі є атмосферний опріснювач, який має ємність для випаровування води, розташований вертикально паропровід, конденсуючий ковпак, жолоб для збору конденсату, водовідвід, ємність для прісної води, працюючий на повітряній тязі, яка виникає у високих трубах [3]. Недоліком цього опріснювача є те, що кондесуючий ковпак швидко нагрівається від конденсації води, за рахунок чого втрачається його ефективність. Пропонується опріснювач, котрий пояснюється на кресленні. Атмосферний опріснювач працює наступним чином. Водяна пара з ємності 1 за рахунок штучної тяги, що виникає в високих трубах, надходить по паропроводу 2, та піднімається конденсаційного ковпака 3, на якому відбувається конденсація води. Ковпак охолоджується елементом Пельтьє 4, спрямованого охолоджуючої стороною до верхньої поверхні ковпака, повністю її покриваючи, котра отримує енергію від сонячної батареї 5. Сконденсована вода по внутрішній стінці ковпака 3 стікає в жолоб 6, з'єднаний з трубою 7, по якій вона потрапляє в сховище прісної води 8. Таким чином, запропонована конструкція атмосферного опріснювача забезпечує завищення ефективності за рахунок використання ефекту Пельтьє для охолоджування конденсуючого ковпака. Джерела інформації: 1. Патент України 9508 А, МПК C02F 1/04 (2006.01), ОПРІСНЮВАЧ ВОДИ /Соколов О.О., Писарєв B.C., Кузнецова О.О. № 94031772, заявл. 02.03.1994, опубл. 30.09.1996, бюл. № 3/1996. 2. Патент України 57159, МПК C02F 1/14 (2006.01), F24J 2/32 (2006.01), C02F 103/08 (2006.01)/ Бакун Г.В., Майоров П.М., Мухін В.В. № u201009581, заявл. 30.07.2010, опубл. 10.02.2011, бюл. № 3/2011. 3. Патент України № 93035, АТМОСФЕРНИЙ ОПРІСНЮВАЧ, МПК C02F 1/04 (2006/01)/ Кузнецов Д.О., № u201405003, заявл. 12.05.2014, опубл. 10.09.2014, бюл. № 17/2014. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Атмосферний опріснювач, що містить ємність для випарювання води, паропровід, конденсуючий ковпак та ємність для знесоленої води, який відрізняється тим, що над ковпаком встановлена сонячна батарея, а між нею та конденсуючим ковпаком елемент Пельтьє, спрямований охолоджуючою стороною до верхньої поверхні ковпака. 1 UA 118215 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
