Атмосферний опріснювач

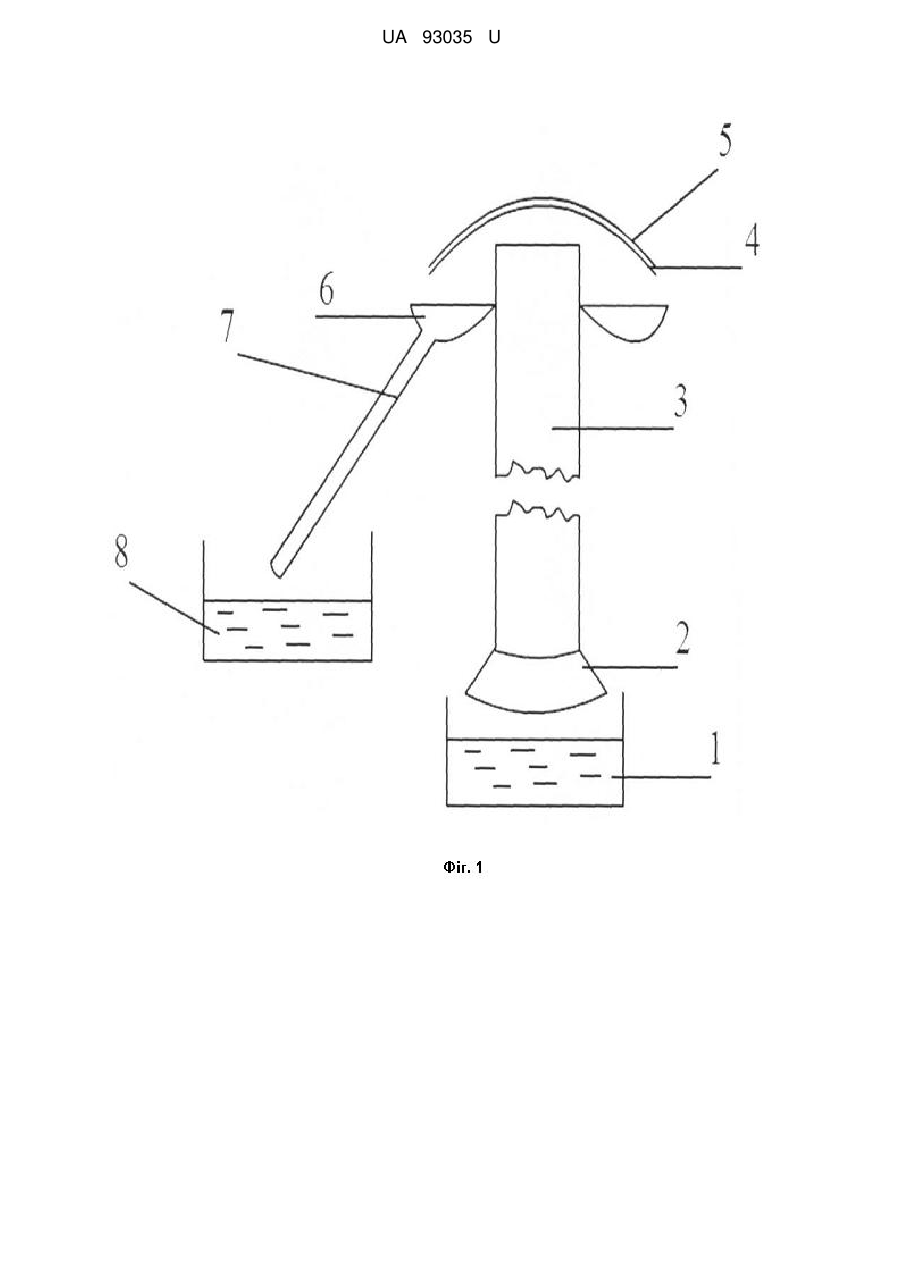

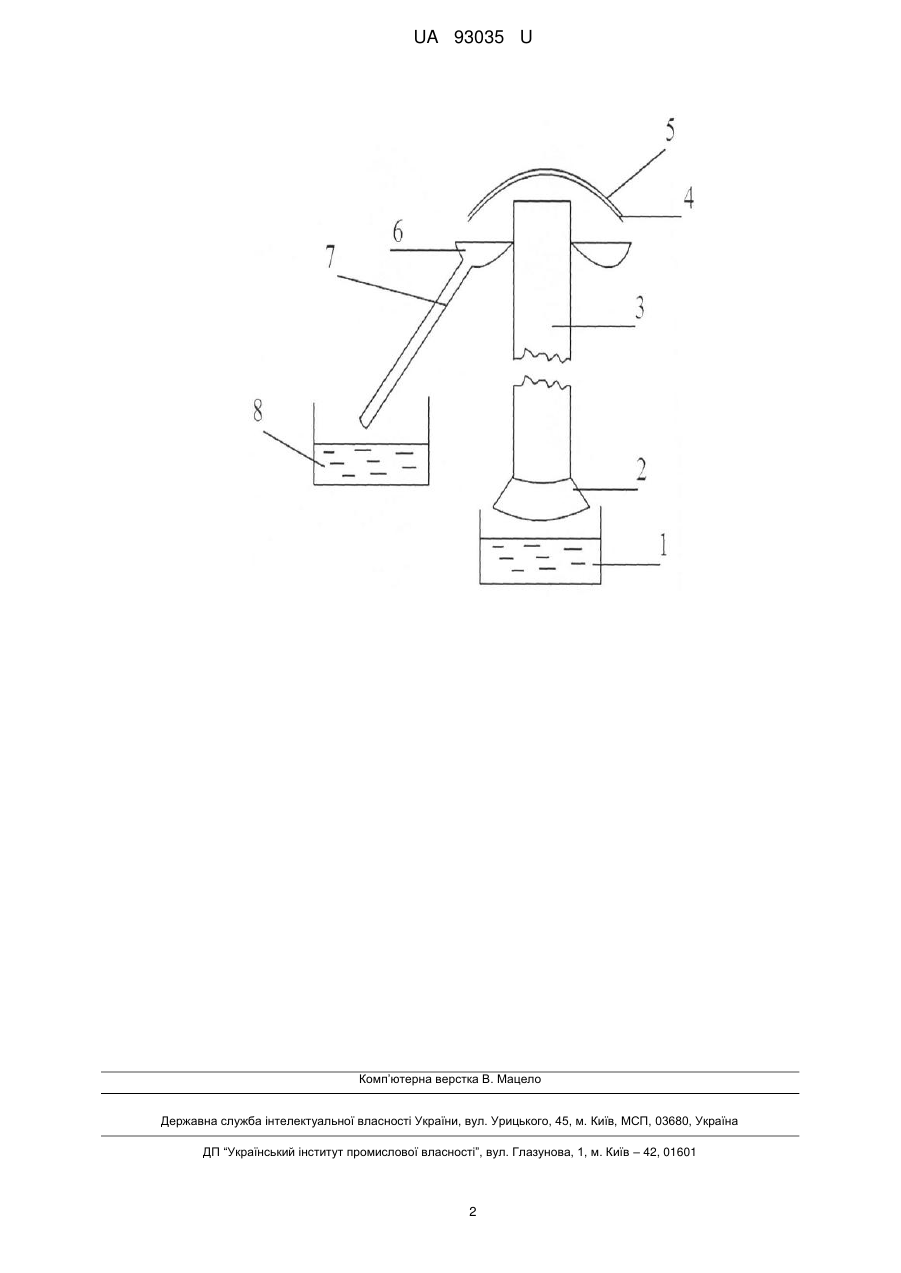

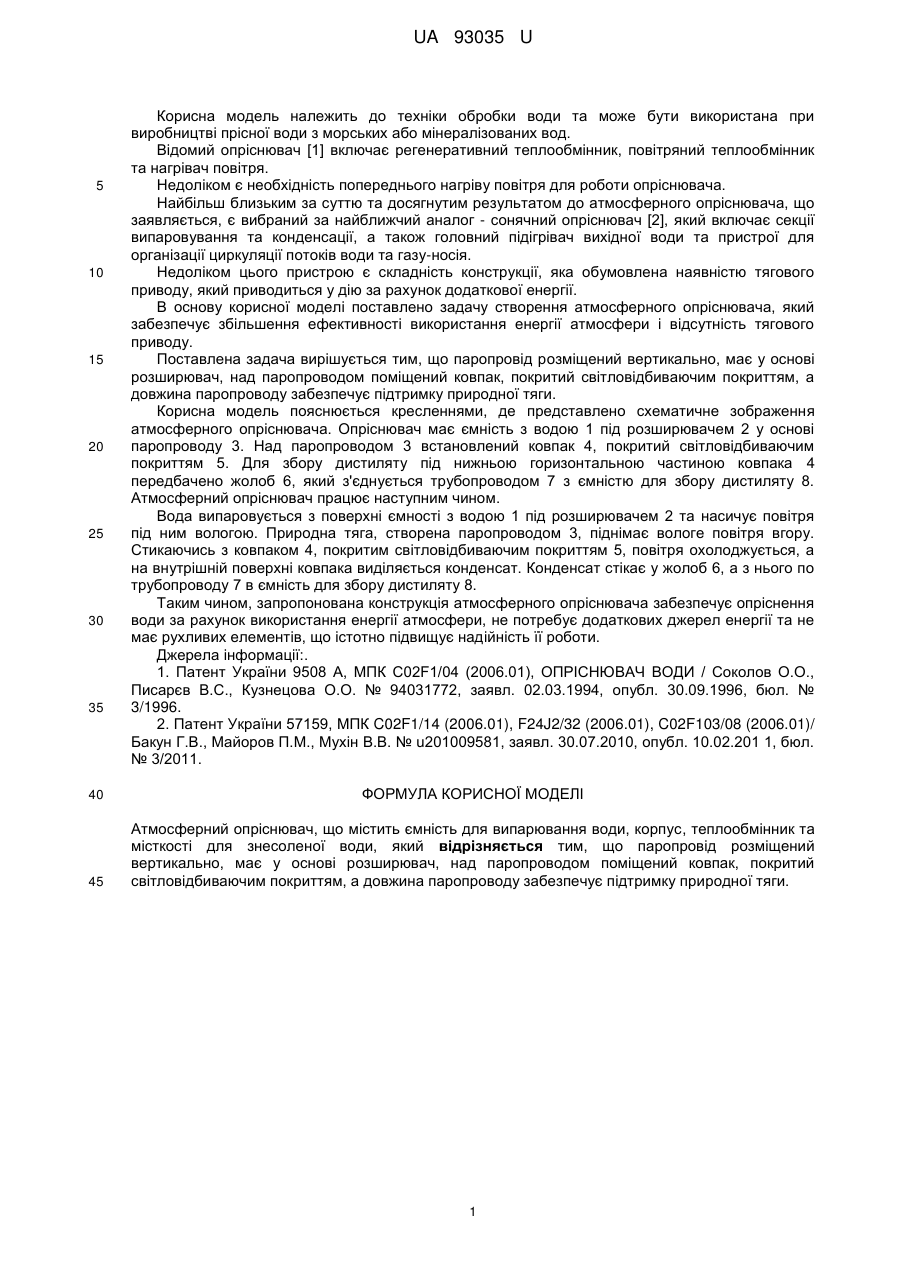

Реферат: UA 93035 U UA 93035 U 5 10 15 20 25 30 35 Корисна модель належить до техніки обробки води та може бути використана при виробництві прісної води з морських або мінералізованих вод. Відомий опріснювач [1] включає регенеративний теплообмінник, повітряний теплообмінник та нагрівач повітря. Недоліком є необхідність попереднього нагріву повітря для роботи опріснювача. Найбільш близьким за суттю та досягнутим результатом до атмосферного опріснювача, що заявляється, є вибраний за найближчий аналог - сонячний опріснювач [2], який включає секції випаровування та конденсації, а також головний підігрівач вихідної води та пристрої для організації циркуляції потоків води та газу-носія. Недоліком цього пристрою є складність конструкції, яка обумовлена наявністю тягового приводу, який приводиться у дію за рахунок додаткової енергії. В основу корисної моделі поставлено задачу створення атмосферного опріснювача, який забезпечує збільшення ефективності використання енергії атмосфери і відсутність тягового приводу. Поставлена задача вирішується тим, що паропровід розміщений вертикально, має у основі розширювач, над паропроводом поміщений ковпак, покритий світловідбиваючим покриттям, а довжина паропроводу забезпечує підтримку природної тяги. Корисна модель пояснюється кресленнями, де представлено схематичне зображення атмосферного опріснювача. Опріснювач має ємність з водою 1 під розширювачем 2 у основі паропроводу 3. Над паропроводом 3 встановлений ковпак 4, покритий світловідбиваючим покриттям 5. Для збору дистиляту під нижньою горизонтальною частиною ковпака 4 передбачено жолоб 6, який з'єднується трубопроводом 7 з ємністю для збору дистиляту 8. Атмосферний опріснювач працює наступним чином. Вода випаровується з поверхні ємності з водою 1 під розширювачем 2 та насичує повітря під ним вологою. Природна тяга, створена паропроводом 3, піднімає вологе повітря вгору. Стикаючись з ковпаком 4, покритим світловідбиваючим покриттям 5, повітря охолоджується, а на внутрішній поверхні ковпака виділяється конденсат. Конденсат стікає у жолоб 6, а з нього по трубопроводу 7 в ємність для збору дистиляту 8. Таким чином, запропонована конструкція атмосферного опріснювача забезпечує опріснення води за рахунок використання енергії атмосфери, не потребує додаткових джерел енергії та не має рухливих елементів, що істотно підвищує надійність її роботи. Джерела інформації:. 1. Патент України 9508 А, МПК C02F1/04 (2006.01), ОПРІСНЮВАЧ ВОДИ / Соколов О.О., Писарєв B.C., Кузнецова О.О. № 94031772, заявл. 02.03.1994, опубл. 30.09.1996, бюл. № 3/1996. 2. Патент України 57159, МПК C02F1/14 (2006.01), F24J2/32 (2006.01), C02F103/08 (2006.01)/ Бакун Г.В., Майоров П.М., Мухін В.В. № u201009581, заявл. 30.07.2010, опубл. 10.02.201 1, бюл. № 3/2011. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Атмосферний опріснювач, що містить ємність для випарювання води, корпус, теплообмінник та місткості для знесоленої води, який відрізняється тим, що паропровід розміщений вертикально, має у основі розширювач, над паропроводом поміщений ковпак, покритий світловідбиваючим покриттям, а довжина паропроводу забезпечує підтримку природної тяги. 1 UA 93035 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
