Вакуумний опріснювач

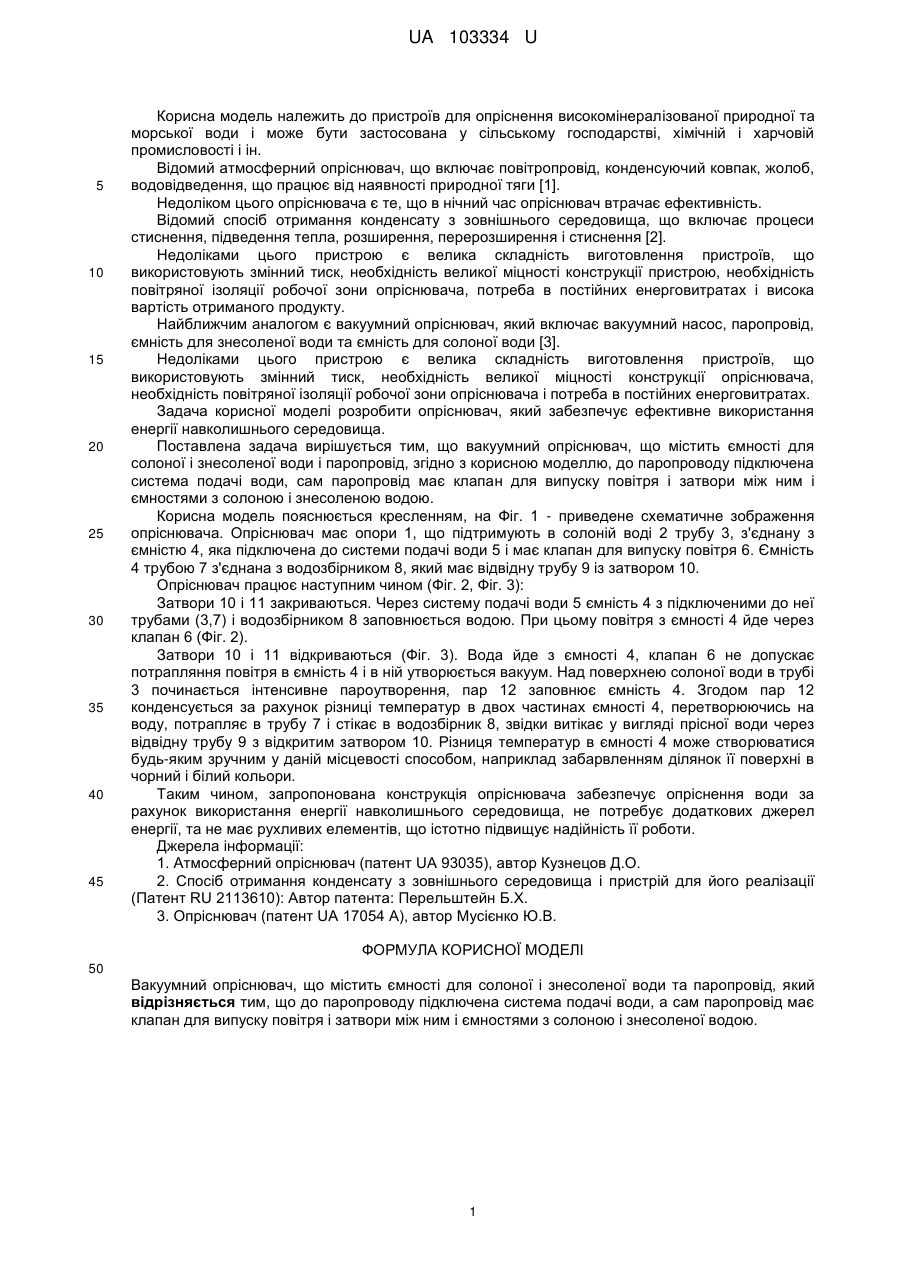

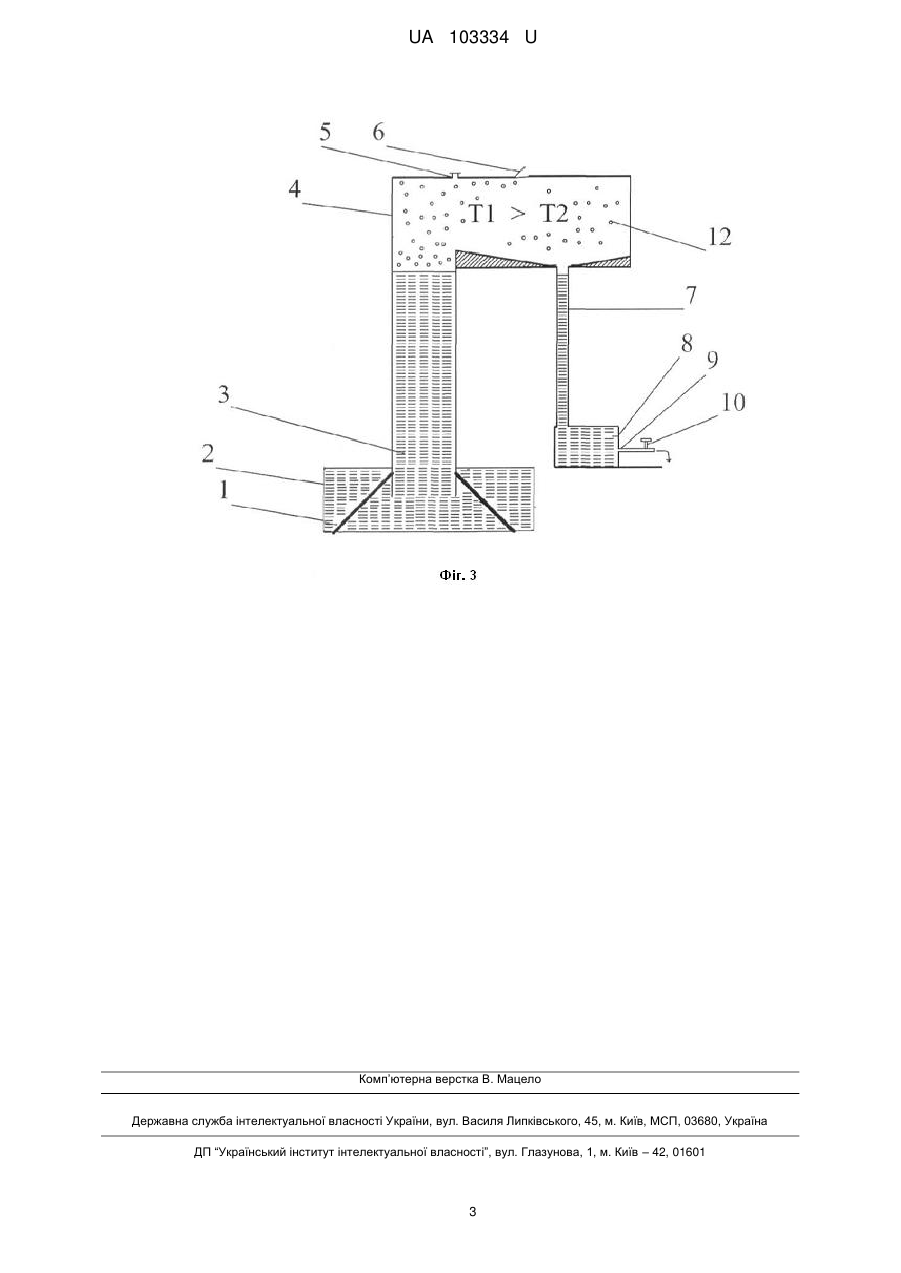

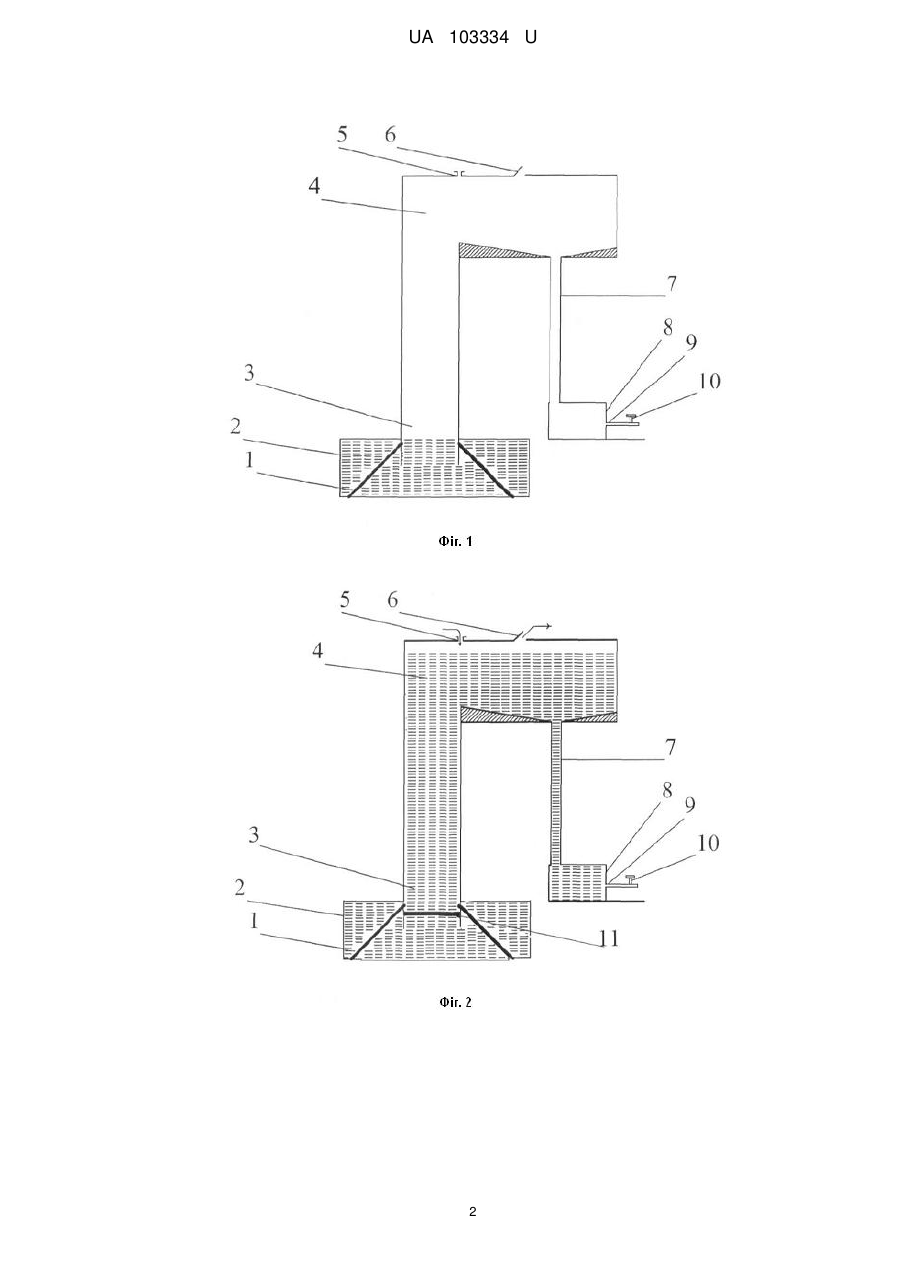

Реферат: UA 103334 U UA 103334 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв для опріснення високомінералізованої природної та морської води і може бути застосована у сільському господарстві, хімічній і харчовій промисловості і ін. Відомий атмосферний опріснювач, що включає повітропровід, конденсуючий ковпак, жолоб, водовідведення, що працює від наявності природної тяги [1]. Недоліком цього опріснювача є те, що в нічний час опріснювач втрачає ефективність. Відомий спосіб отримання конденсату з зовнішнього середовища, що включає процеси стиснення, підведення тепла, розширення, перерозширення і стиснення [2]. Недоліками цього пристрою є велика складність виготовлення пристроїв, що використовують змінний тиск, необхідність великої міцності конструкції пристрою, необхідність повітряної ізоляції робочої зони опріснювача, потреба в постійних енерговитратах і висока вартість отриманого продукту. Найближчим аналогом є вакуумний опріснювач, який включає вакуумний насос, паропровід, ємність для знесоленої води та ємність для солоної води [3]. Недоліками цього пристрою є велика складність виготовлення пристроїв, що використовують змінний тиск, необхідність великої міцності конструкції опріснювача, необхідність повітряної ізоляції робочої зони опріснювача і потреба в постійних енерговитратах. Задача корисної моделі розробити опріснювач, який забезпечує ефективне використання енергії навколишнього середовища. Поставлена задача вирішується тим, що вакуумний опріснювач, що містить ємності для солоної і знесоленої води і паропровід, згідно з корисною моделлю, до паропроводу підключена система подачі води, сам паропровід має клапан для випуску повітря і затвори між ним і ємностями з солоною і знесоленою водою. Корисна модель пояснюється кресленням, на Фіг. 1 - приведене схематичне зображення опріснювача. Опріснювач має опори 1, що підтримують в солоній воді 2 трубу 3, з'єднану з ємністю 4, яка підключена до системи подачі води 5 і має клапан для випуску повітря 6. Ємність 4 трубою 7 з'єднана з водозбірником 8, який має відвідну трубу 9 із затвором 10. Опріснювач працює наступним чином (Фіг. 2, Фіг. 3): Затвори 10 і 11 закриваються. Через систему подачі води 5 ємність 4 з підключеними до неї трубами (3,7) і водозбірником 8 заповнюється водою. При цьому повітря з ємності 4 йде через клапан 6 (Фіг. 2). Затвори 10 і 11 відкриваються (Фіг. 3). Вода йде з ємності 4, клапан 6 не допускає потрапляння повітря в ємність 4 і в ній утворюється вакуум. Над поверхнею солоної води в трубі 3 починається інтенсивне пароутворення, пар 12 заповнює ємність 4. Згодом пар 12 конденсується за рахунок різниці температур в двох частинах ємності 4, перетворюючись на воду, потрапляє в трубу 7 і стікає в водозбірник 8, звідки витікає у вигляді прісної води через відвідну трубу 9 з відкритим затвором 10. Різниця температур в ємності 4 може створюватися будь-яким зручним у даній місцевості способом, наприклад забарвленням ділянок її поверхні в чорний і білий кольори. Таким чином, запропонована конструкція опріснювача забезпечує опріснення води за рахунок використання енергії навколишнього середовища, не потребує додаткових джерел енергії, та не має рухливих елементів, що істотно підвищує надійність її роботи. Джерела інформації: 1. Атмосферний опріснювач (патент UA 93035), автор Кузнецов Д.О. 2. Спосіб отримання конденсату з зовнішнього середовища і пристрій для його реалізації (Патент RU 2113610): Автор патента: Перельштейн Б.X. 3. Опріснювач (патент UA 17054 А), автор Мусієнко Ю.В. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Вакуумний опріснювач, що містить ємності для солоної і знесоленої води та паропровід, який відрізняється тим, що до паропроводу підключена система подачі води, а сам паропровід має клапан для випуску повітря і затвори між ним і ємностями з солоною і знесоленої водою. 1 UA 103334 U 2 UA 103334 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
