Котельна установка зовнішнього розміщення

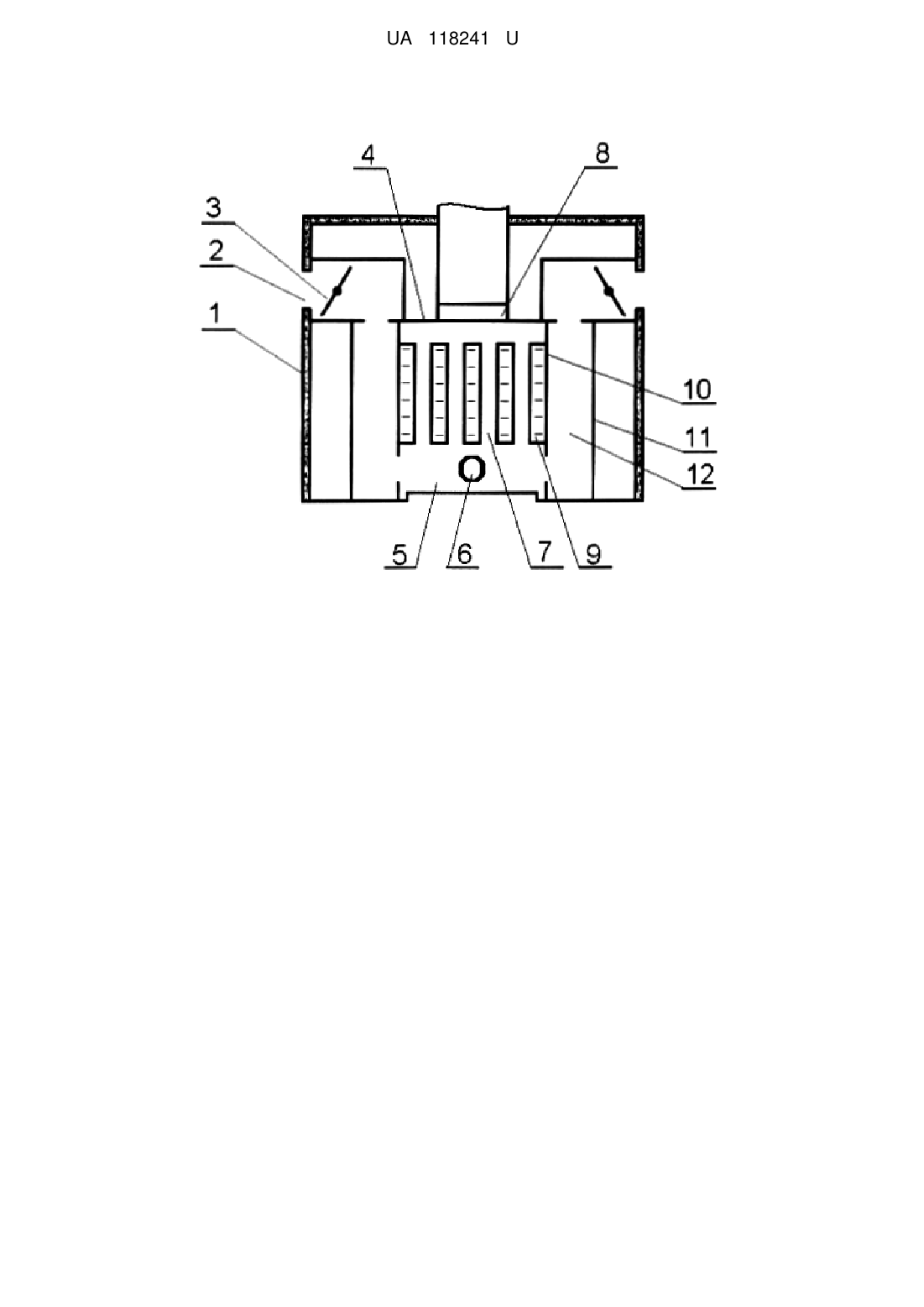

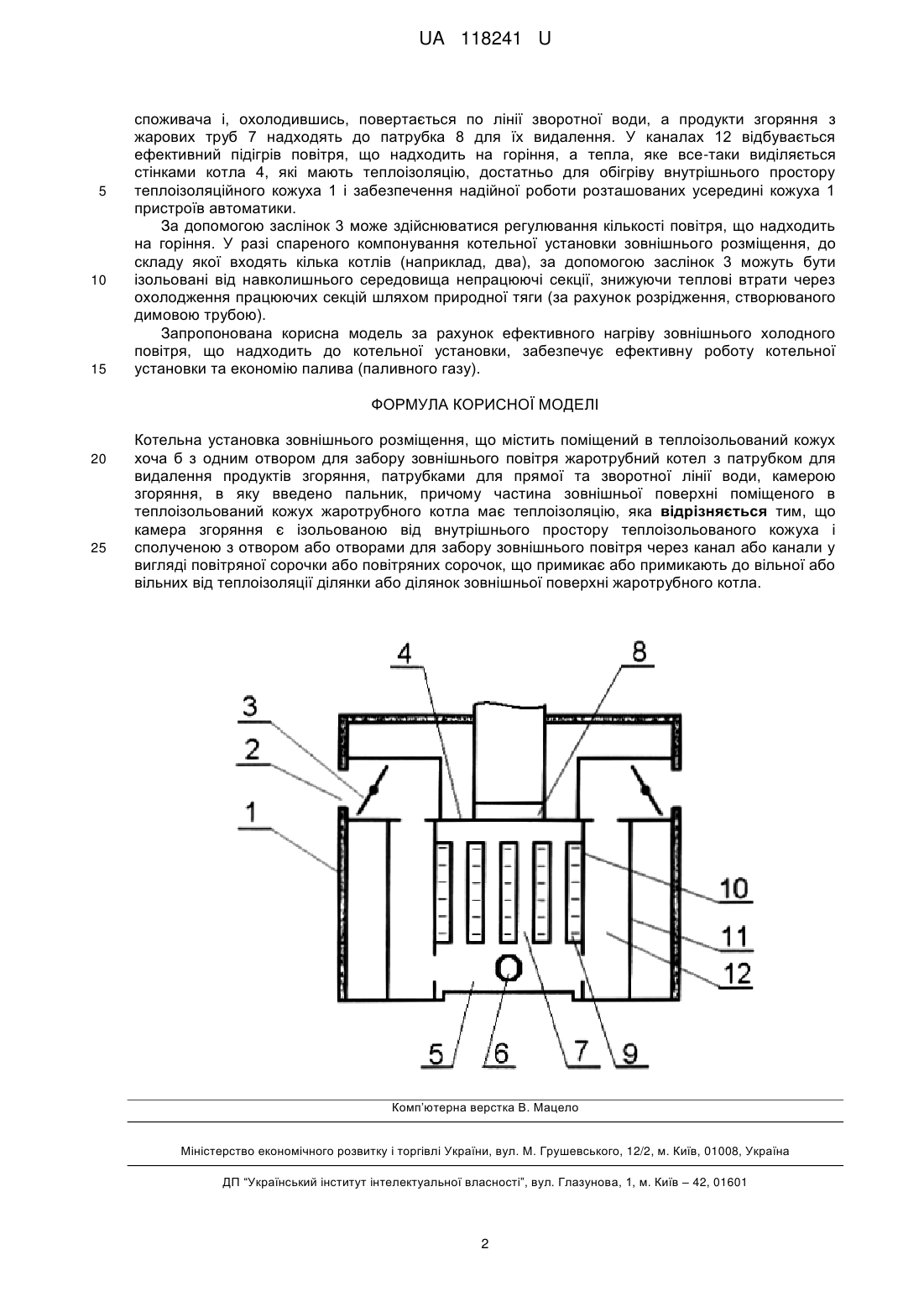

Реферат: Котельна установка зовнішнього розміщення містить поміщений в теплоізольований кожух хоча б з одним отвором для забору зовнішнього повітря жаротрубний котел з патрубком для видалення продуктів згоряння, патрубками для прямої та зворотної лінії води, камерою згоряння, в яку введено пальник, причому частина зовнішньої поверхні поміщеного в теплоізольований кожух жаротрубного котла має теплоізоляцію. При цьому камера згоряння є ізольованою від внутрішнього простору теплоізольованого кожуха і сполученою з отвором або отворами для забору зовнішнього повітря через канал або канали у вигляді повітряної сорочки або повітряних сорочок, що примикає або примикають до вільної або вільних від теплоізоляції ділянки або ділянок зовнішньої поверхні жаротрубного котла. UA 118241 U (54) КОТЕЛЬНА УСТАНОВКА ЗОВНІШНЬОГО РОЗМІЩЕННЯ UA 118241 U UA 118241 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується водяних систем опалення та гарячого водопостачання і може бути використаною для нагрівання води в системах з індивідуальним опаленням та гарячим водопостачанням котельними установками зовнішнього розміщення. Відомою є призначена для розміщення зовні будівлі котельна установка зовнішнього застосування, що складається з жаротрубного котла з патрубком для видалення продуктів згоряння, а також з патрубком зворотної та патрубком прямої лінії води і камерою згоряння, в яку введено пальник, причому покритий теплоізоляцією жаротрубний котел має вільні (відкриті) від теплоізоляції ділянки (тобто частина зовнішньої поверхні жаротрубного котла є покритою теплоізоляцією), а сам жаротрубний котел поміщений в теплоізольований кожух, який має отвори для забору зовнішнього повітря [Патент РФ на корисну модель № 96415 МПК F25D 11/02, F25B 39/02, опубл. 27.07.2010]. Конструкція відомої котельної установки зовнішнього застосування передбачає подачу повітря на згоряння до пальників з внутрішнього простору теплоізольованого кожуха, де він має нагріватися за рахунок тепла, що виділяється вільними від теплоізоляції ділянками жаротрубного котла. Однак при цьому значна частка тепла, що виділяється вільними від теплоізоляції ділянками поверхні жаротрубного котла, розсіюється у внутрішньому просторі теплоізольованого кожуха, нагріваючи його, а не повітря, що надходить на горіння. Технічна задача корисної моделі полягає в удосконаленні котельної установки зовнішнього розміщення, що містить поміщений в теплоізольований кожух хоча б з одним з отвором для забору зовнішнього повітря жаротрубний котел з патрубком для видалення продуктів згоряння, патрубками для прямої та зворотної лінії води, камерою згоряння, в яку введено пальник, частина зовнішньої поверхні якого має теплоізоляцію, шляхом ізолювання камери згоряння від внутрішнього простору теплоізольованого кожуха і сполучення її з отвором або отворами для забору зовнішнього повітря через канал або канали у вигляді повітряної сорочки або повітряних сорочок, що примикає або примикають до вільної або вільних від теплоізоляції ділянки або ділянок зовнішньої поверхні жаротрубного котла. Таке вдосконалення збільшує частку тепла, що виділяється вільними від теплоізоляції ділянками поверхні жаротрубного котла, яке забезпечує нагрівання повітря, що надходить на горіння, що сприяє підвищенню теплової ефективності котельної установки зовнішнього розміщення і отже, її економічності, а також дозволяє підтримувати позитивні температури у внутрішньому просторі теплоізольованого кожуха. Котельна установка зовнішнього розміщення містить поміщений в теплоізольований кожух хоча б з одним отвором для забору зовнішнього повітря жаротрубний котел з патрубком для видалення продуктів згоряння, патрубками для прямої та зворотної лінії води, камерою згоряння, в яку введено пальник. Частина зовнішньої поверхні поміщеного в теплоізольований кожух жаротрубного котла має теплоізоляцію. Камера згоряння є ізольованою від внутрішнього простору теплоізольованого кожуха і сполученою з отвором або отворами для забору зовнішнього повітря через канал або канали у вигляді повітряної сорочки або повітряних сорочок, що примикає або примикають до вільної або вільних від теплоізоляції ділянки або ділянок зовнішньої поверхні жаротрубного котла. На кресленні представлений ескіз котельної установки зовнішнього розміщення (поздовжній розріз). До складу котельної установки зовнішнього розміщення входить теплоізольований кожух 1 з отворами 2 для забору зовнішнього повітря, обладнаними заслінками 3. Всередині теплоізольованого кожуха 1 встановлений жаротрубний котел 4 прямокутного поперечного перерізу. У нижній частині котла 4 розташована ізольована від внутрішнього простору кожуха 1 камера згоряння 5, в якій встановлено атмосферний газовий пальник 6. Над камерою згоряння 5 розташовані жарові труби 7, які знизу сполучені з камерою згоряння 5, а вгорі сполучені з патрубком 8 для видалення продуктів згоряння. Жарові труби 7 оточені водяною сорочкою 9, сполученою з патрубками для прямої та зворотної лінії води (не показано). Зовнішні поверхні двох паралельних стінок 10 котла 4 вільні від теплоізоляції. Встановлені із зазором відносно стінок 10 додаткові стінки 11 утворюють канали 12 у вигляді повітряних сорочок, через які камера згоряння 5 сполучається з отворами 2 для забору зовнішнього повітря. Виконані відомим в даній галузі техніки чином патрубки для прямої та зворотної лінії води і приєднання лінії підведення паливного газу розташовані на двох інших паралельних стінках (або одній з них) котла 4, зовнішня поверхня яких має теплоізоляцію (не показано). Під час роботи котельної установки зовнішнього застосування зовнішнє повітря надходить через отвори 2 і, нагріваючись під час проходження через канали 12, надходить в камеру згоряння 5 до пальника 6. Продукти згоряння, проходячи всередині жарових труб 7, нагрівають воду, яка знаходиться у водяній сорочці 9; нагріта вода по лінії прямої води надходить до 1 UA 118241 U 5 10 15 споживача і, охолодившись, повертається по лінії зворотної води, а продукти згоряння з жарових труб 7 надходять до патрубка 8 для їх видалення. У каналах 12 відбувається ефективний підігрів повітря, що надходить на горіння, а тепла, яке все-таки виділяється стінками котла 4, які мають теплоізоляцію, достатньо для обігріву внутрішнього простору теплоізоляційного кожуха 1 і забезпечення надійної роботи розташованих усередині кожуха 1 пристроїв автоматики. За допомогою заслінок 3 може здійснюватися регулювання кількості повітря, що надходить на горіння. У разі спареного компонування котельної установки зовнішнього розміщення, до складу якої входять кілька котлів (наприклад, два), за допомогою заслінок 3 можуть бути ізольовані від навколишнього середовища непрацюючі секції, знижуючи теплові втрати через охолодження працюючих секцій шляхом природної тяги (за рахунок розрідження, створюваного димовою трубою). Запропонована корисна модель за рахунок ефективного нагріву зовнішнього холодного повітря, що надходить до котельної установки, забезпечує ефективну роботу котельної установки та економію палива (паливного газу). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Котельна установка зовнішнього розміщення, що містить поміщений в теплоізольований кожух хоча б з одним отвором для забору зовнішнього повітря жаротрубний котел з патрубком для видалення продуктів згоряння, патрубками для прямої та зворотної лінії води, камерою згоряння, в яку введено пальник, причому частина зовнішньої поверхні поміщеного в теплоізольований кожух жаротрубного котла має теплоізоляцію, яка відрізняється тим, що камера згоряння є ізольованою від внутрішнього простору теплоізольованого кожуха і сполученою з отвором або отворами для забору зовнішнього повітря через канал або канали у вигляді повітряної сорочки або повітряних сорочок, що примикає або примикають до вільної або вільних від теплоізоляції ділянки або ділянок зовнішньої поверхні жаротрубного котла. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
