Спосіб зведення литої смуги

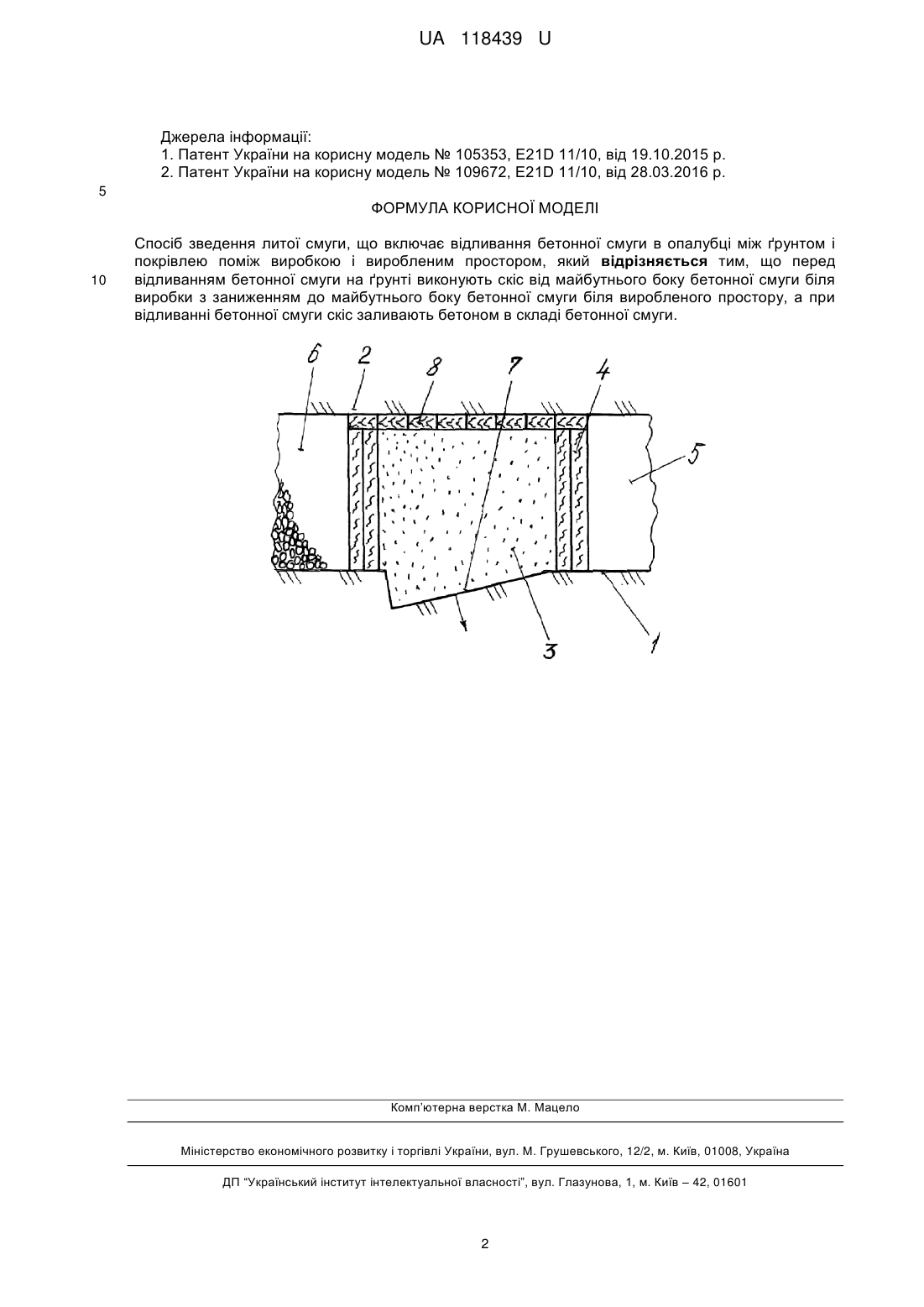

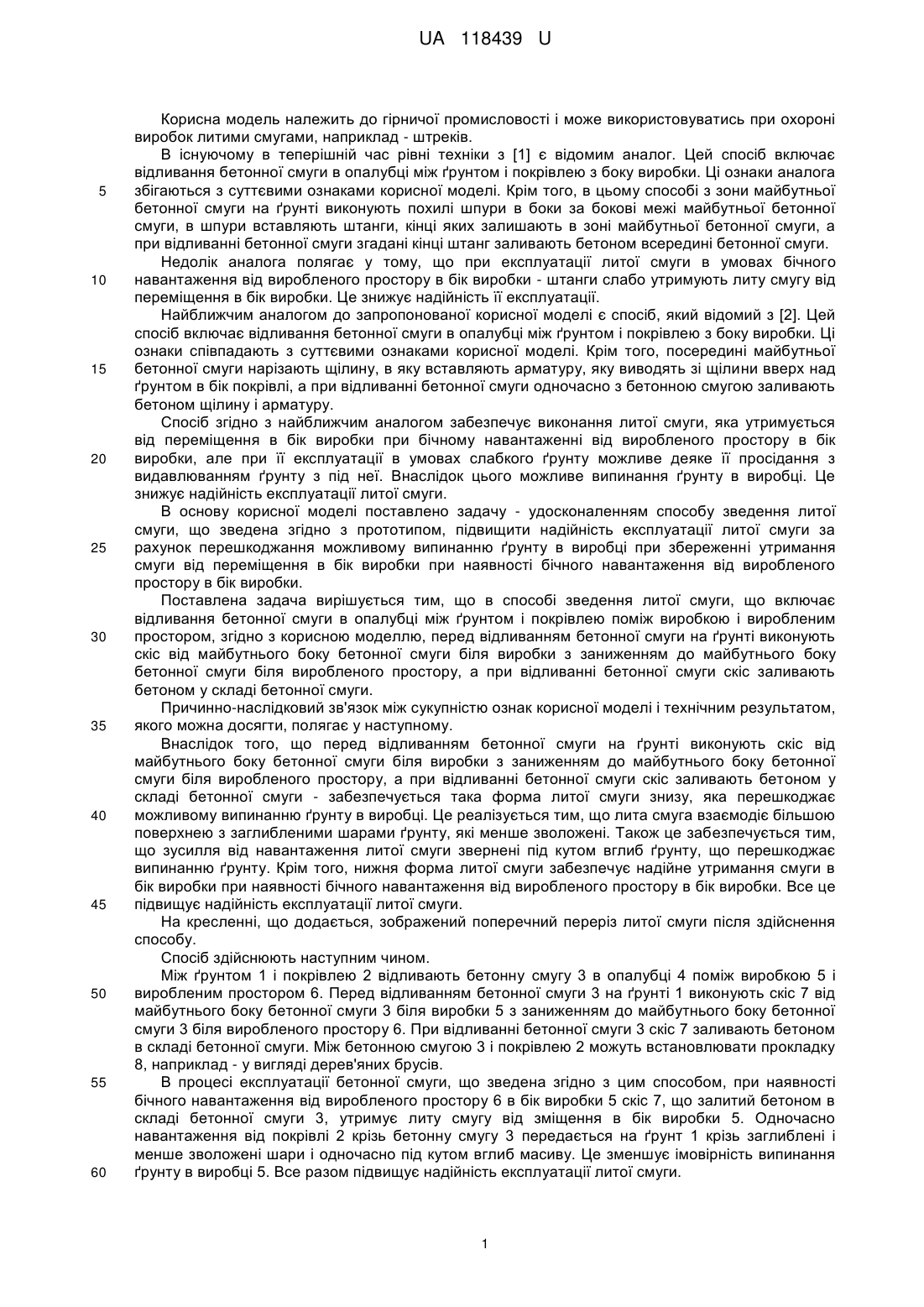

Реферат: Спосіб зведення литої смуги, що включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею поміж виробкою і виробленим простором. Перед відливанням бетонної смуги на ґрунті виконують скіс від майбутнього боку бетонної смуги біля виробки з заниженням до майбутнього боку бетонної смуги біля виробленого простору. При відливанні бетонної смуги скіс заливають бетоном в складі бетонної смуги. UA 118439 U (12) UA 118439 U UA 118439 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості і може використовуватись при охороні виробок литими смугами, наприклад - штреків. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей спосіб включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею з боку виробки. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того, в цьому способі з зони майбутньої бетонної смуги на ґрунті виконують похилі шпури в боки за бокові межі майбутньої бетонної смуги, в шпури вставляють штанги, кінці яких залишають в зоні майбутньої бетонної смуги, а при відливанні бетонної смуги згадані кінці штанг заливають бетоном всередині бетонної смуги. Недолік аналога полягає у тому, що при експлуатації литої смуги в умовах бічного навантаження від виробленого простору в бік виробки - штанги слабо утримують литу смугу від переміщення в бік виробки. Це знижує надійність її експлуатації. Найближчим аналогом до запропонованої корисної моделі є спосіб, який відомий з [2]. Цей спосіб включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею з боку виробки. Ці ознаки співпадають з суттєвими ознаками корисної моделі. Крім того, посередині майбутньої бетонної смуги нарізають щілину, в яку вставляють арматуру, яку виводять зі щілини вверх над ґрунтом в бік покрівлі, а при відливанні бетонної смуги одночасно з бетонною смугою заливають бетоном щілину і арматуру. Спосіб згідно з найближчим аналогом забезпечує виконання литої смуги, яка утримується від переміщення в бік виробки при бічному навантаженні від виробленого простору в бік виробки, але при її експлуатації в умовах слабкого ґрунту можливе деяке її просідання з видавлюванням ґрунту з під неї. Внаслідок цього можливе випинання ґрунту в виробці. Це знижує надійність експлуатації литої смуги. В основу корисної моделі поставлено задачу - удосконаленням способу зведення литої смуги, що зведена згідно з прототипом, підвищити надійність експлуатації литої смуги за рахунок перешкоджання можливому випинанню ґрунту в виробці при збереженні утримання смуги від переміщення в бік виробки при наявності бічного навантаження від виробленого простору в бік виробки. Поставлена задача вирішується тим, що в способі зведення литої смуги, що включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею поміж виробкою і виробленим простором, згідно з корисною моделлю, перед відливанням бетонної смуги на ґрунті виконують скіс від майбутнього боку бетонної смуги біля виробки з заниженням до майбутнього боку бетонної смуги біля виробленого простору, а при відливанні бетонної смуги скіс заливають бетоном у складі бетонної смуги. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. Внаслідок того, що перед відливанням бетонної смуги на ґрунті виконують скіс від майбутнього боку бетонної смуги біля виробки з заниженням до майбутнього боку бетонної смуги біля виробленого простору, а при відливанні бетонної смуги скіс заливають бетоном у складі бетонної смуги - забезпечується така форма литої смуги знизу, яка перешкоджає можливому випинанню ґрунту в виробці. Це реалізується тим, що лита смуга взаємодіє більшою поверхнею з заглибленими шарами ґрунту, які менше зволожені. Також це забезпечується тим, що зусилля від навантаження литої смуги звернені під кутом вглиб ґрунту, що перешкоджає випинанню ґрунту. Крім того, нижня форма литої смуги забезпечує надійне утримання смуги в бік виробки при наявності бічного навантаження від виробленого простору в бік виробки. Все це підвищує надійність експлуатації литої смуги. На кресленні, що додається, зображений поперечний переріз литої смуги після здійснення способу. Спосіб здійснюють наступним чином. Між ґрунтом 1 і покрівлею 2 відливають бетонну смугу 3 в опалубці 4 поміж виробкою 5 і виробленим простором 6. Перед відливанням бетонної смуги 3 на ґрунті 1 виконують скіс 7 від майбутнього боку бетонної смуги 3 біля виробки 5 з заниженням до майбутнього боку бетонної смуги 3 біля виробленого простору 6. При відливанні бетонної смуги 3 скіс 7 заливають бетоном в складі бетонної смуги. Між бетонною смугою 3 і покрівлею 2 можуть встановлювати прокладку 8, наприклад - у вигляді дерев'яних брусів. В процесі експлуатації бетонної смуги, що зведена згідно з цим способом, при наявності бічного навантаження від виробленого простору 6 в бік виробки 5 скіс 7, що залитий бетоном в складі бетонної смуги 3, утримує литу смугу від зміщення в бік виробки 5. Одночасно навантаження від покрівлі 2 крізь бетонну смугу 3 передається на ґрунт 1 крізь заглиблені і менше зволожені шари і одночасно під кутом вглиб масиву. Це зменшує імовірність випинання ґрунту в виробці 5. Все разом підвищує надійність експлуатації литої смуги. 1 UA 118439 U Джерела інформації: 1. Патент України на корисну модель № 105353, E21D 11/10, від 19.10.2015 р. 2. Патент України на корисну модель № 109672, E21D 11/10, від 28.03.2016 р. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб зведення литої смуги, що включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею поміж виробкою і виробленим простором, який відрізняється тим, що перед відливанням бетонної смуги на ґрунті виконують скіс від майбутнього боку бетонної смуги біля виробки з заниженням до майбутнього боку бетонної смуги біля виробленого простору, а при відливанні бетонної смуги скіс заливають бетоном в складі бетонної смуги. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
