Спосіб зведення литої смуги

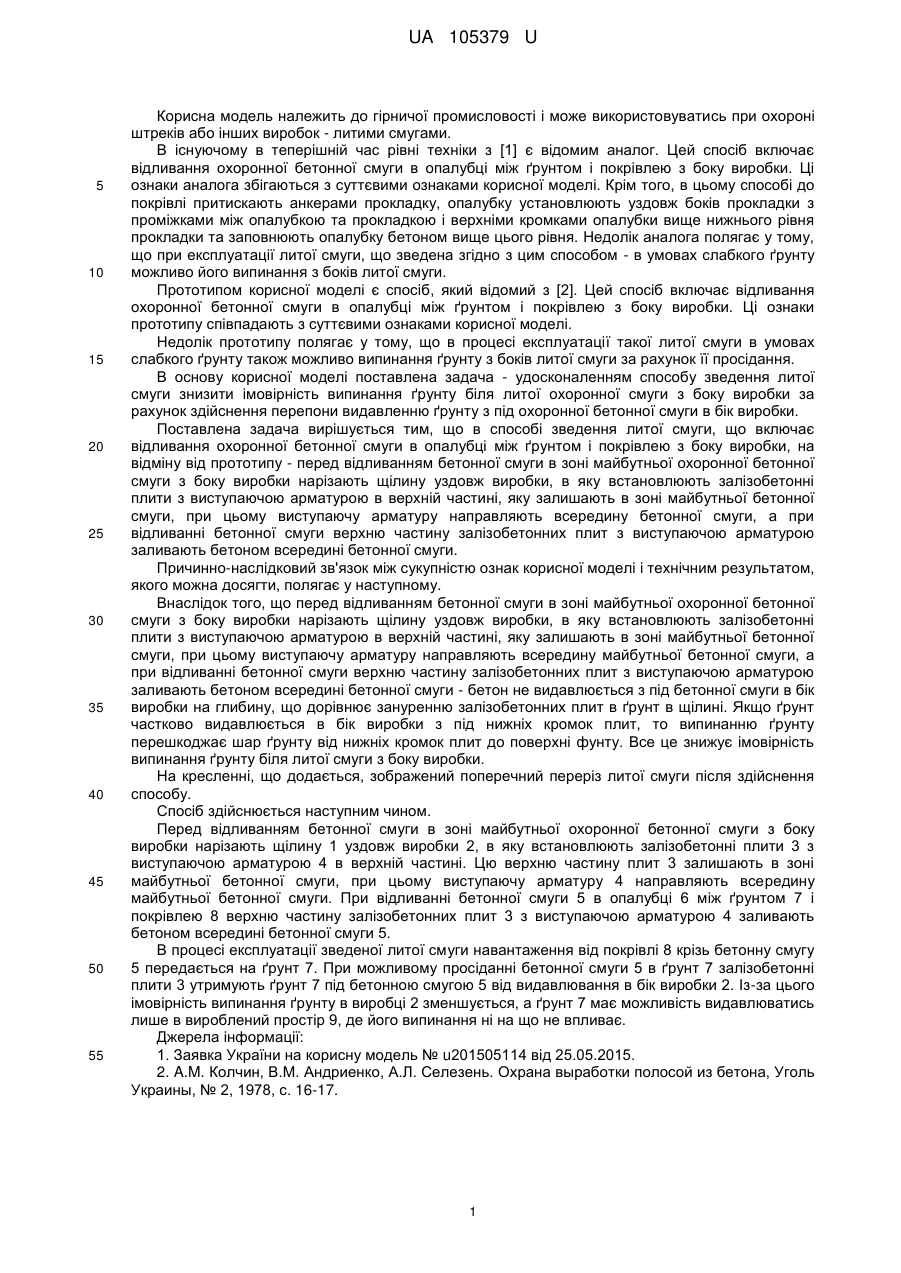

Реферат: Спосіб зведення литої смуги включає відливання охоронної бетонної смуги в опалубці між ґрунтом і покрівлею з боку виробки. Перед відливанням бетонної смуги в зоні майбутньої бетонної смуги з боку виробки нарізають щілину уздовж виробки, в яку встановлюють залізобетонні плити з виступаючою арматурою в верхній частині, яку залишають в зоні майбутньої бетонної смуги. Виступаючу арматуру направляють всередину майбутньої бетонної смуги, а при відливанні бетонної смуги верхню частину залізобетонних плит з виступаючою арматурою заливають бетоном всередині бетонної смуги. UA 105379 U (12) UA 105379 U UA 105379 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості і може використовуватись при охороні штреків або інших виробок - литими смугами. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей спосіб включає відливання охоронної бетонної смуги в опалубці між ґрунтом і покрівлею з боку виробки. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того, в цьому способі до покрівлі притискають анкерами прокладку, опалубку установлюють уздовж боків прокладки з проміжками між опалубкою та прокладкою і верхніми кромками опалубки вище нижнього рівня прокладки та заповнюють опалубку бетоном вище цього рівня. Недолік аналога полягає у тому, що при експлуатації литої смуги, що зведена згідно з цим способом - в умовах слабкого ґрунту можливо його випинання з боків литої смуги. Прототипом корисної моделі є спосіб, який відомий з [2]. Цей спосіб включає відливання охоронної бетонної смуги в опалубці між ґрунтом і покрівлею з боку виробки. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Недолік прототипу полягає у тому, що в процесі експлуатації такої литої смуги в умовах слабкого ґрунту також можливо випинання ґрунту з боків литої смуги за рахунок її просідання. В основу корисної моделі поставлена задача - удосконаленням способу зведення литої смуги знизити імовірність випинання ґрунту біля литої охоронної смуги з боку виробки за рахунок здійснення перепони видавленню ґрунту з під охоронної бетонної смуги в бік виробки. Поставлена задача вирішується тим, що в способі зведення литої смуги, що включає відливання охоронної бетонної смуги в опалубці між ґрунтом і покрівлею з боку виробки, на відміну від прототипу - перед відливанням бетонної смуги в зоні майбутньої охоронної бетонної смуги з боку виробки нарізають щілину уздовж виробки, в яку встановлюють залізобетонні плити з виступаючою арматурою в верхній частині, яку залишають в зоні майбутньої бетонної смуги, при цьому виступаючу арматуру направляють всередину бетонної смуги, а при відливанні бетонної смуги верхню частину залізобетонних плит з виступаючою арматурою заливають бетоном всередині бетонної смуги. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. Внаслідок того, що перед відливанням бетонної смуги в зоні майбутньої охоронної бетонної смуги з боку виробки нарізають щілину уздовж виробки, в яку встановлюють залізобетонні плити з виступаючою арматурою в верхній частині, яку залишають в зоні майбутньої бетонної смуги, при цьому виступаючу арматуру направляють всередину майбутньої бетонної смуги, а при відливанні бетонної смуги верхню частину залізобетонних плит з виступаючою арматурою заливають бетоном всередині бетонної смуги - бетон не видавлюється з під бетонної смуги в бік виробки на глибину, що дорівнює зануренню залізобетонних плит в ґрунт в щілині. Якщо ґрунт частково видавлюється в бік виробки з під нижніх кромок плит, то випинанню ґрунту перешкоджає шар ґрунту від нижніх кромок плит до поверхні фунту. Все це знижує імовірність випинання ґрунту біля литої смуги з боку виробки. На кресленні, що додається, зображений поперечний переріз литої смуги після здійснення способу. Спосіб здійснюється наступним чином. Перед відливанням бетонної смуги в зоні майбутньої охоронної бетонної смуги з боку виробки нарізають щілину 1 уздовж виробки 2, в яку встановлюють залізобетонні плити 3 з виступаючою арматурою 4 в верхній частині. Цю верхню частину плит 3 залишають в зоні майбутньої бетонної смуги, при цьому виступаючу арматуру 4 направляють всередину майбутньої бетонної смуги. При відливанні бетонної смуги 5 в опалубці 6 між ґрунтом 7 і покрівлею 8 верхню частину залізобетонних плит 3 з виступаючою арматурою 4 заливають бетоном всередині бетонної смуги 5. В процесіексплуатації зведеної литої смуги навантаження від покрівлі 8 крізь бетонну смугу 5 передається на ґрунт 7. При можливому просіданні бетонної смуги 5 в ґрунт 7 залізобетонні плити 3 утримують ґрунт 7 під бетонною смугою 5 від видавлювання в бік виробки 2. Із-за цього імовірність випинання ґрунту в виробці 2 зменшується, а ґрунт 7 має можливість видавлюватись лише в вироблений простір 9, де його випинання ні на що не впливає. Джерела інформації: 1. Заявка України на корисну модель № u201505114 від 25.05.2015. 2. A.M. Колчин, В.М. Андриенко, А.Л. Селезень. Охрана выработки полосой из бетона, Уголь Украины, № 2, 1978, с. 16-17. 1 UA 105379 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб зведення литої смуги, що включає відливання охоронної бетонної смуги в опалубці між ґрунтом і покрівлею з боку виробки, який відрізняється тим, що перед відливанням бетонної смуги в зоні майбутньої бетонної смуги з боку виробки нарізають щілину уздовж виробки, в яку встановлюють залізобетонні плити з виступаючою арматурою в верхній частині, яку залишають в зоні майбутньої бетонної смуги, при цьому виступаючу арматуру направляють всередину майбутньої бетонної смуги, а при відливанні бетонної смуги верхню частину залізобетонних плит з виступаючою арматурою заливають бетоном всередині бетонної смуги. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
