Спосіб зведення литої смуги

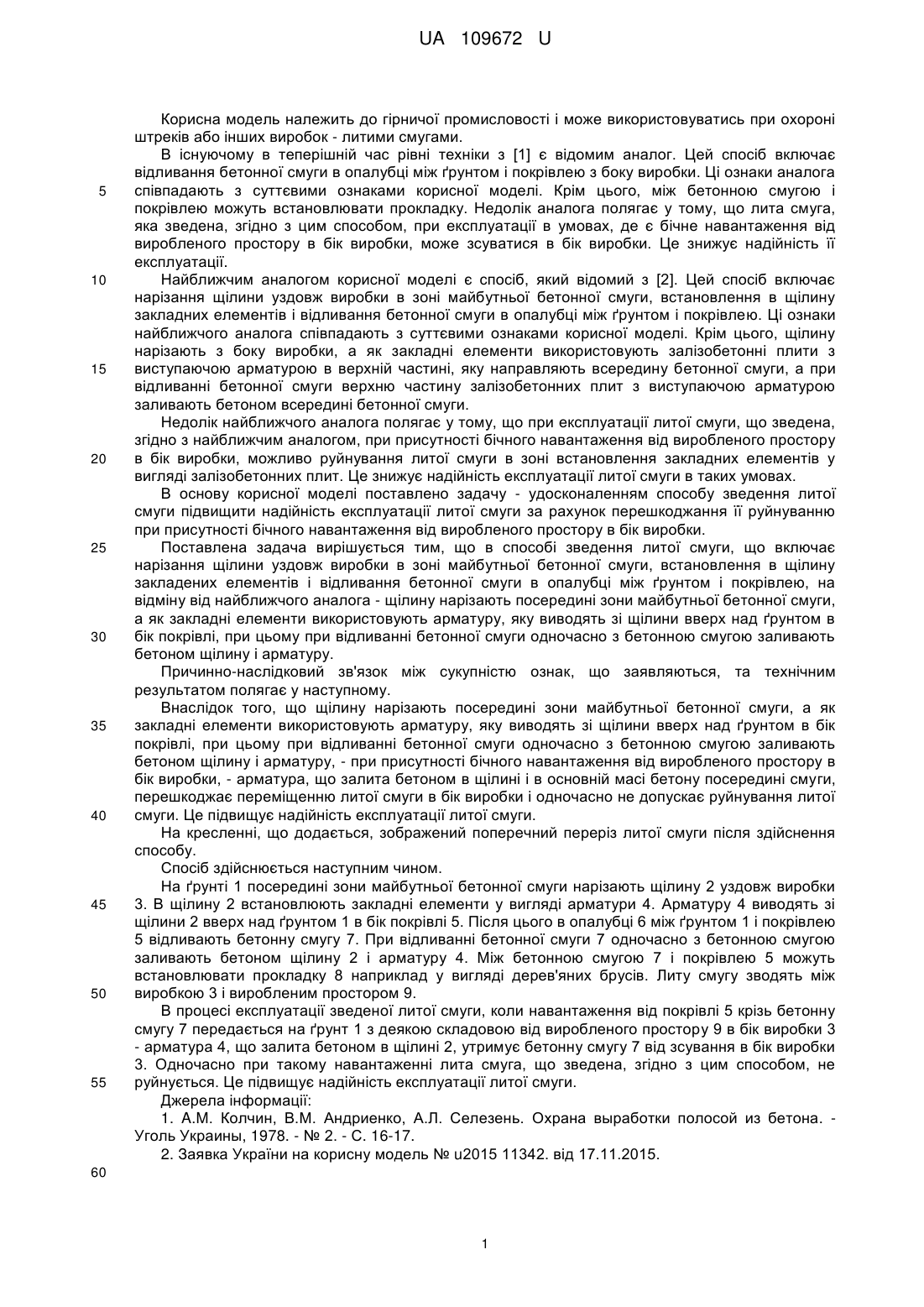

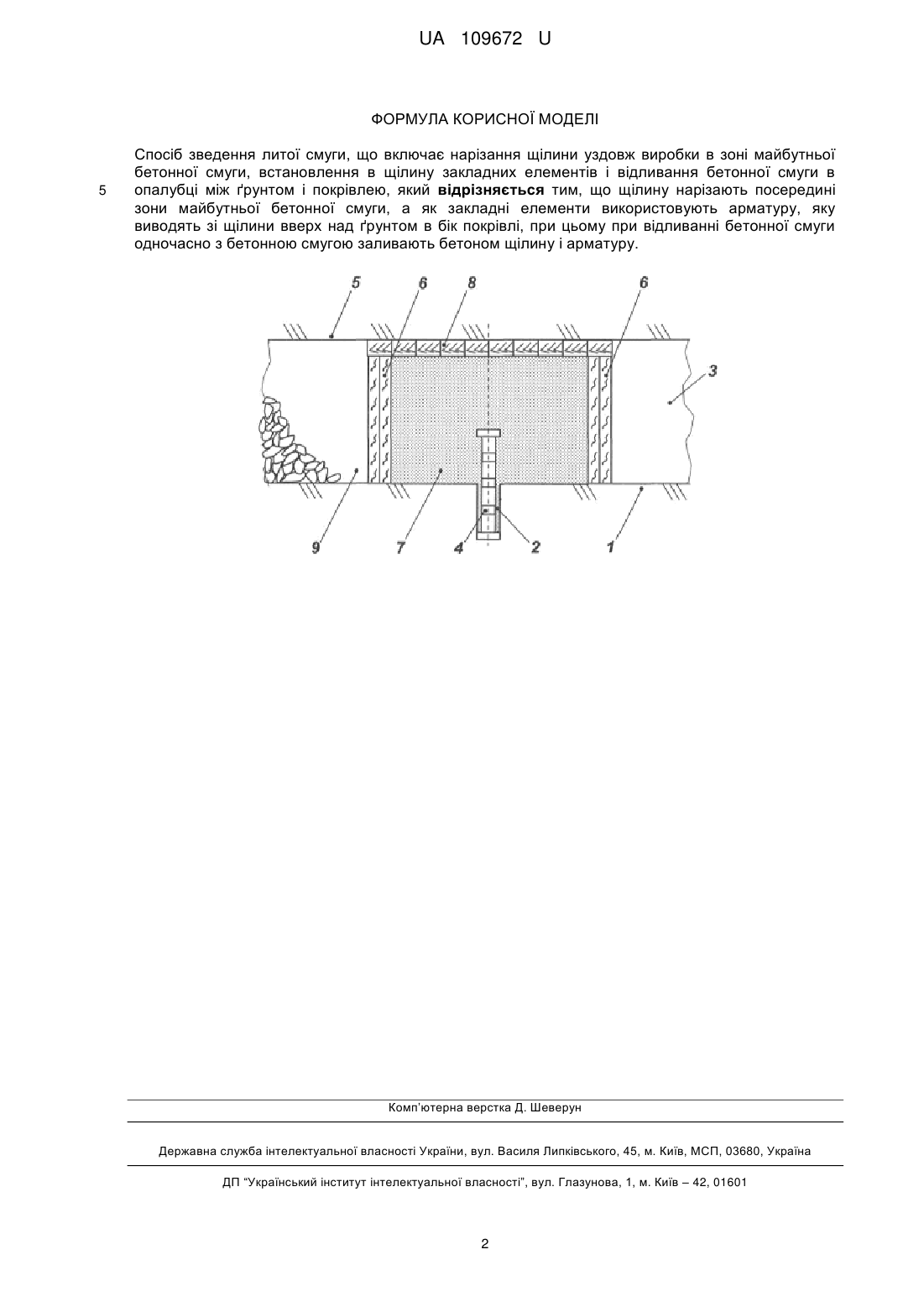

Реферат: Спосіб зведення литої смуги включає нарізання щілини уздовж виробки в зоні майбутньої бетонної смуги, встановлення в щілину закладних елементів і відливання бетонної смуги в опалубці між ґрунтом і покрівлею. Щілину нарізають посередині зони майбутньої бетонної смуги, а як закладні елементи використовують арматуру, яку виводять зі щілини вверх над ґрунтом в бік покрівлі. При цьому при відливанні бетонної смуги одночасно з бетонною смугою заливають бетоном щілину і арматуру. UA 109672 U (12) UA 109672 U UA 109672 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості і може використовуватись при охороні штреків або інших виробок - литими смугами. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей спосіб включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею з боку виробки. Ці ознаки аналога співпадають з суттєвими ознаками корисної моделі. Крім цього, між бетонною смугою і покрівлею можуть встановлювати прокладку. Недолік аналога полягає у тому, що лита смуга, яка зведена, згідно з цим способом, при експлуатації в умовах, де є бічне навантаження від виробленого простору в бік виробки, може зсуватися в бік виробки. Це знижує надійність її експлуатації. Найближчим аналогом корисної моделі є спосіб, який відомий з [2]. Цей спосіб включає нарізання щілини уздовж виробки в зоні майбутньої бетонної смуги, встановлення в щілину закладних елементів і відливання бетонної смуги в опалубці між ґрунтом і покрівлею. Ці ознаки найближчого аналога співпадають з суттєвими ознаками корисної моделі. Крім цього, щілину нарізають з боку виробки, а як закладні елементи використовують залізобетонні плити з виступаючою арматурою в верхній частині, яку направляють всередину бетонної смуги, а при відливанні бетонної смуги верхню частину залізобетонних плит з виступаючою арматурою заливають бетоном всередині бетонної смуги. Недолік найближчого аналога полягає у тому, що при експлуатації литої смуги, що зведена, згідно з найближчим аналогом, при присутності бічного навантаження від виробленого простору в бік виробки, можливо руйнування литої смуги в зоні встановлення закладних елементів у вигляді залізобетонних плит. Це знижує надійність експлуатації литої смуги в таких умовах. В основу корисної моделі поставлено задачу - удосконаленням способу зведення литої смуги підвищити надійність експлуатації литої смуги за рахунок перешкоджання її руйнуванню при присутності бічного навантаження від виробленого простору в бік виробки. Поставлена задача вирішується тим, що в способі зведення литої смуги, що включає нарізання щілини уздовж виробки в зоні майбутньої бетонної смуги, встановлення в щілину закладених елементів і відливання бетонної смуги в опалубці між ґрунтом і покрівлею, на відміну від найближчого аналога - щілину нарізають посередині зони майбутньої бетонної смуги, а як закладні елементи використовують арматуру, яку виводять зі щілини вверх над ґрунтом в бік покрівлі, при цьому при відливанні бетонної смуги одночасно з бетонною смугою заливають бетоном щілину і арматуру. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному. Внаслідок того, що щілину нарізають посередині зони майбутньої бетонної смуги, а як закладні елементи використовують арматуру, яку виводять зі щілини вверх над ґрунтом в бік покрівлі, при цьому при відливанні бетонної смуги одночасно з бетонною смугою заливають бетоном щілину і арматуру, - при присутності бічного навантаження від виробленого простору в бік виробки, - арматура, що залита бетоном в щілині і в основній масі бетону посередині смуги, перешкоджає переміщенню литої смуги в бік виробки і одночасно не допускає руйнування литої смуги. Це підвищує надійність експлуатації литої смуги. На кресленні, що додається, зображений поперечний переріз литої смуги після здійснення способу. Спосіб здійснюється наступним чином. На ґрунті 1 посередині зони майбутньої бетонної смуги нарізають щілину 2 уздовж виробки 3. В щілину 2 встановлюють закладні елементи у вигляді арматури 4. Арматуру 4 виводять зі щілини 2 вверх над ґрунтом 1 в бік покрівлі 5. Після цього в опалубці 6 між ґрунтом 1 і покрівлею 5 відливають бетонну смугу 7. При відливанні бетонної смуги 7 одночасно з бетонною смугою заливають бетоном щілину 2 і арматуру 4. Між бетонною смугою 7 і покрівлею 5 можуть встановлювати прокладку 8 наприклад у вигляді дерев'яних брусів. Литу смугу зводять між виробкою 3 і виробленим простором 9. В процесі експлуатації зведеної литої смуги, коли навантаження від покрівлі 5 крізь бетонну смугу 7 передається на ґрунт 1 з деякою складовою від виробленого простору 9 в бік виробки 3 - арматура 4, що залита бетоном в щілині 2, утримує бетонну смугу 7 від зсування в бік виробки 3. Одночасно при такому навантаженні лита смуга, що зведена, згідно з цим способом, не руйнується. Це підвищує надійність експлуатації литої смуги. Джерела інформації: 1. A.M. Колчин, В.М. Андриенко, А.Л. Селезень. Охрана выработки полосой из бетона. Уголь Украины, 1978. - № 2. - С. 16-17. 2. Заявка України на корисну модель № u2015 11342. від 17.11.2015. 60 1 UA 109672 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб зведення литої смуги, що включає нарізання щілини уздовж виробки в зоні майбутньої бетонної смуги, встановлення в щілину закладних елементів і відливання бетонної смуги в опалубці між ґрунтом і покрівлею, який відрізняється тим, що щілину нарізають посередині зони майбутньої бетонної смуги, а як закладні елементи використовують арматуру, яку виводять зі щілини вверх над ґрунтом в бік покрівлі, при цьому при відливанні бетонної смуги одночасно з бетонною смугою заливають бетоном щілину і арматуру. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
