Спосіб зведення литої смуги

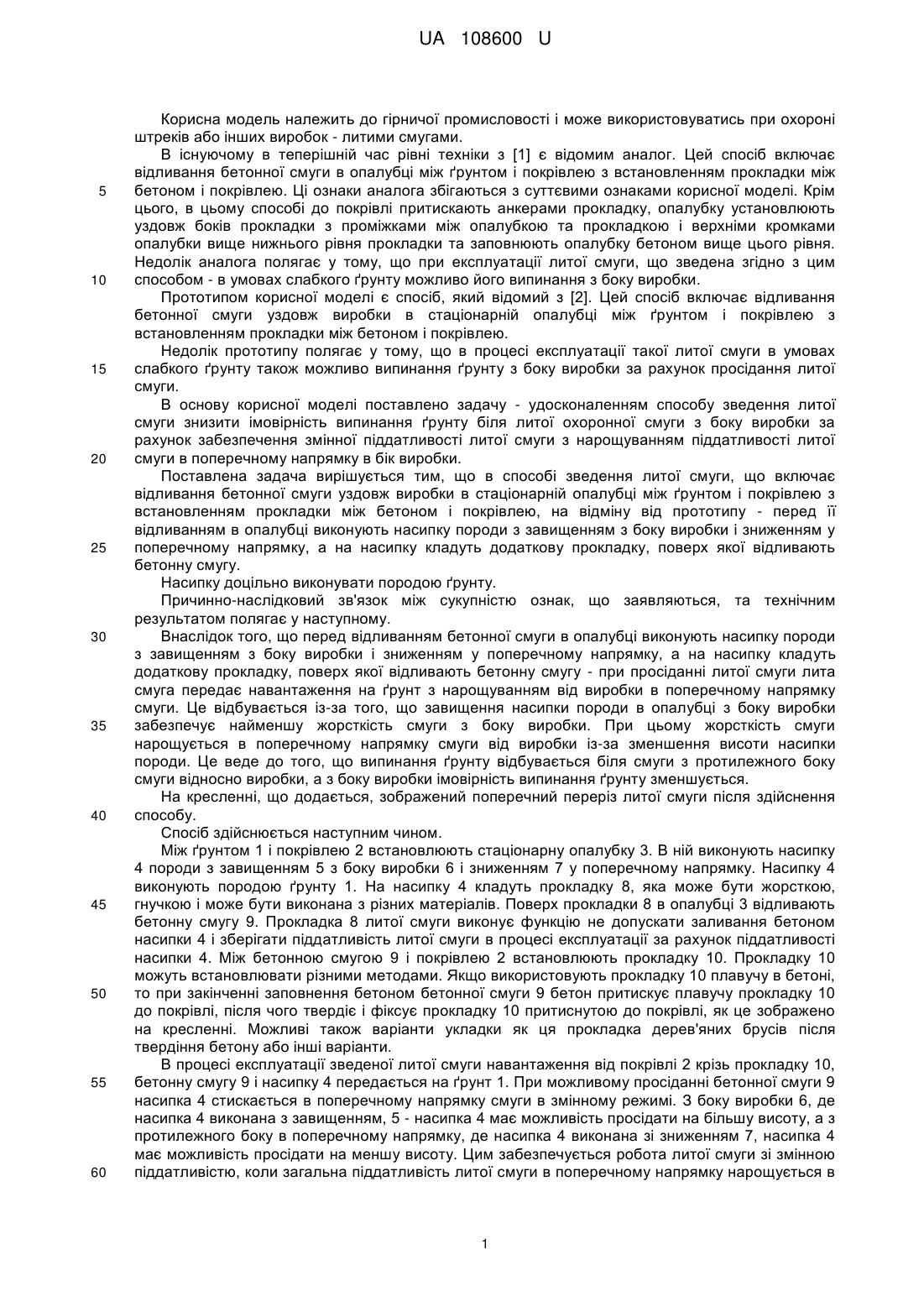

Реферат: Спосіб зведення литої смуги включає відливання бетонної смуги уздовж виробки в стаціонарній опалубці між ґрунтом і покрівлею з встановленням прокладки між бетонною смугою і покрівлею. Перед відливанням в опалубці виконують насипку породи з завищенням з боку виробки і зниженням у поперечному напрямку. На насипку кладуть додаткову прокладку, поверх якої відливають бетонну смугу. UA 108600 U (12) UA 108600 U UA 108600 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості і може використовуватись при охороні штреків або інших виробок - литими смугами. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей спосіб включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею з встановленням прокладки між бетоном і покрівлею. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім цього, в цьому способі до покрівлі притискають анкерами прокладку, опалубку установлюють уздовж боків прокладки з проміжками між опалубкою та прокладкою і верхніми кромками опалубки вище нижнього рівня прокладки та заповнюють опалубку бетоном вище цього рівня. Недолік аналога полягає у тому, що при експлуатації литої смуги, що зведена згідно з цим способом - в умовах слабкого ґрунту можливо його випинання з боку виробки. Прототипом корисної моделі є спосіб, який відомий з [2]. Цей спосіб включає відливання бетонної смуги уздовж виробки в стаціонарній опалубці між ґрунтом і покрівлею з встановленням прокладки між бетоном і покрівлею. Недолік прототипу полягає у тому, що в процесі експлуатації такої литої смуги в умовах слабкого ґрунту також можливо випинання ґрунту з боку виробки за рахунок просідання литої смуги. В основу корисної моделі поставлено задачу - удосконаленням способу зведення литої смуги знизити імовірність випинання ґрунту біля литої охоронної смуги з боку виробки за рахунок забезпечення змінної піддатливості литої смуги з нарощуванням піддатливості литої смуги в поперечному напрямку в бік виробки. Поставлена задача вирішується тим, що в способі зведення литої смуги, що включає відливання бетонної смуги уздовж виробки в стаціонарній опалубці між ґрунтом і покрівлею з встановленням прокладки між бетоном і покрівлею, на відміну від прототипу - перед її відливанням в опалубці виконують насипку породи з завищенням з боку виробки і зниженням у поперечному напрямку, а на насипку кладуть додаткову прокладку, поверх якої відливають бетонну смугу. Насипку доцільно виконувати породою ґрунту. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному. Внаслідок того, що перед відливанням бетонної смуги в опалубці виконують насипку породи з завищенням з боку виробки і зниженням у поперечному напрямку, а на насипку кладуть додаткову прокладку, поверх якої відливають бетонну смугу - при просіданні литої смуги лита смуга передає навантаження на ґрунт з нарощуванням від виробки в поперечному напрямку смуги. Це відбувається із-за того, що завищення насипки породи в опалубці з боку виробки забезпечує найменшу жорсткість смуги з боку виробки. При цьому жорсткість смуги нарощується в поперечному напрямку смуги від виробки із-за зменшення висоти насипки породи. Це веде до того, що випинання ґрунту відбувається біля смуги з протилежного боку смуги відносно виробки, а з боку виробки імовірність випинання ґрунту зменшується. На кресленні, що додається, зображений поперечний переріз литої смуги після здійснення способу. Спосіб здійснюється наступним чином. Між ґрунтом 1 і покрівлею 2 встановлюють стаціонарну опалубку 3. В ній виконують насипку 4 породи з завищенням 5 з боку виробки 6 і зниженням 7 у поперечному напрямку. Насипку 4 виконують породою ґрунту 1. На насипку 4 кладуть прокладку 8, яка може бути жорсткою, гнучкою і може бути виконана з різних матеріалів. Поверх прокладки 8 в опалубці 3 відливають бетонну смугу 9. Прокладка 8 литої смуги виконує функцію не допускати заливання бетоном насипки 4 і зберігати піддатливість литої смуги в процесі експлуатації за рахунок піддатливості насипки 4. Між бетонною смугою 9 і покрівлею 2 встановлюють прокладку 10. Прокладку 10 можуть встановлювати різними методами. Якщо використовують прокладку 10 плавучу в бетоні, то при закінченні заповнення бетоном бетонної смуги 9 бетон притискує плавучу прокладку 10 до покрівлі, після чого твердіє і фіксує прокладку 10 притиснутою до покрівлі, як це зображено на кресленні. Можливі також варіанти укладки як ця прокладка дерев'яних брусів після твердіння бетону або інші варіанти. В процесі експлуатації зведеної литої смуги навантаження від покрівлі 2 крізь прокладку 10, бетонну смугу 9 і насипку 4 передається на ґрунт 1. При можливому просіданні бетонної смуги 9 насипка 4 стискається в поперечному напрямку смуги в змінному режимі. З боку виробки 6, де насипка 4 виконана з завищенням, 5 - насипка 4 має можливість просідати на більшу висоту, а з протилежного боку в поперечному напрямку, де насипка 4 виконана зі зниженням 7, насипка 4 має можливість просідати на меншу висоту. Цим забезпечується робота литої смуги зі змінною піддатливістю, коли загальна піддатливість литої смуги в поперечному напрямку нарощується в 1 UA 108600 U 5 10 бік виробки 6. Опалубка 3 із-за її малої товщини в поперечному напрямку смуги при просіданні смуги суттєвого впливу на випинання ґрунту 1 з боку виробки 6 не виявляє. Якщо насипку 4 використовують породою ґрунту - вона краще адаптується до механічних властивостей ґрунту і сприяє додатковим умовам відсутності випинання ґрунту 1. Таким чином змінна піддатливість литої смуги, що забезпечується реалізацією способу, знижує імовірність випинання ґрунту біля литої охоронної смуги з боку виробки. Джерела інформації: 1. Патент України на корисну модель № 102444, Е21D 11/00, від 25.05.2015 р. 2. A.M. Колчин, В.М. Андриенко, А.Л. Селезень. Охрана выработки полосой из бетона, Уголь Украины, 1978. - № 2. - С. 16-17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 1. Спосіб зведення литої смуги, що включає відливання бетонної смуги уздовж виробки в стаціонарній опалубці між ґрунтом і покрівлею з встановленням прокладки між бетонною смугою і покрівлею, який відрізняється тим, що перед її відливанням в опалубці виконують насипку породи з завищенням з боку виробки і зниженням у поперечному напрямку, а на насипку кладуть додаткову прокладку, поверх якої відливають бетонну смугу. 2. Спосіб за п. 1, який відрізняється тим, що насипку виконують породою ґрунту. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
