Пристрій для вимірювання швидкості реакції людини

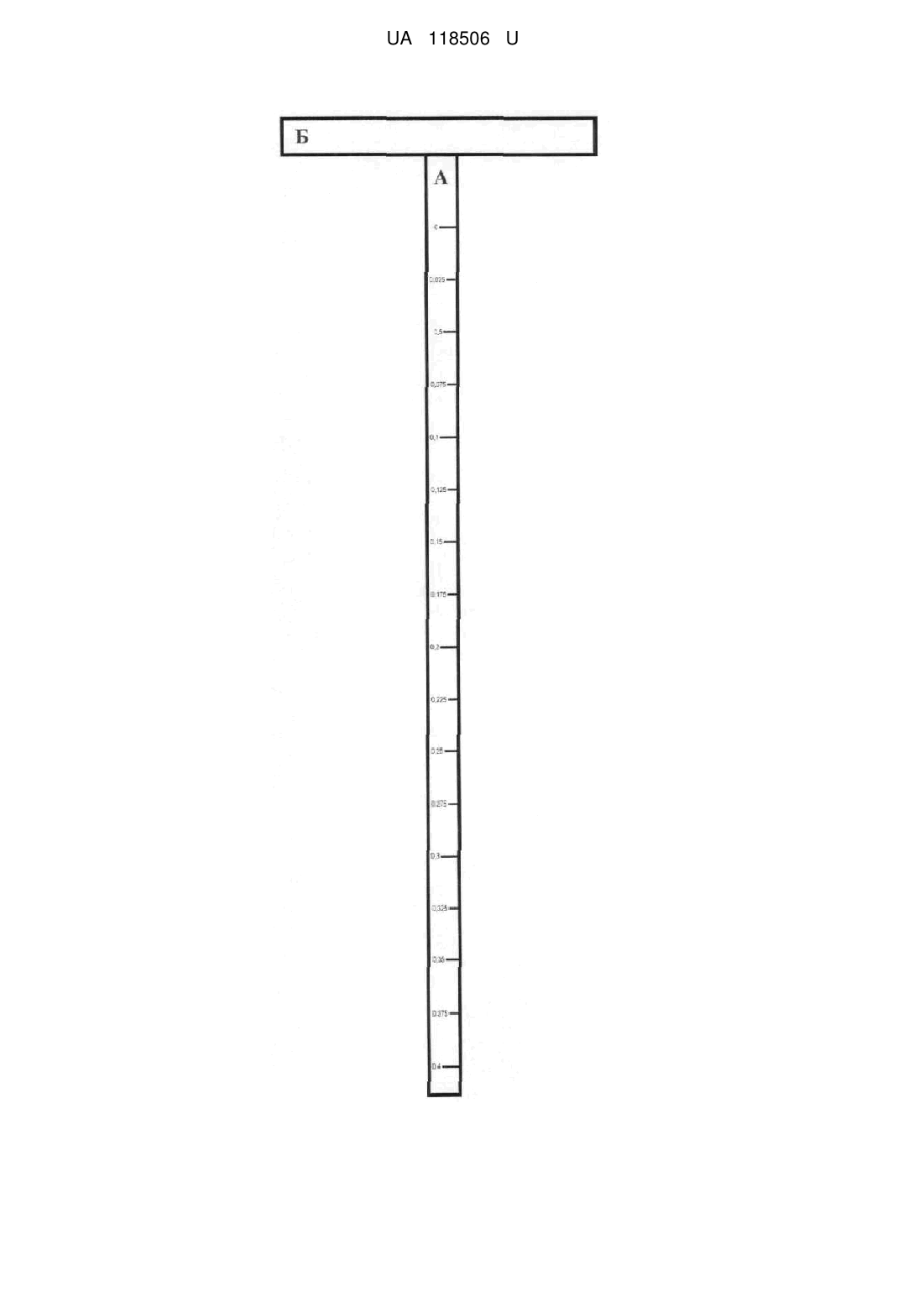

Реферат: Пристрій для вимірювання швидкості реакції людини, в структуру якого входить рухомий об'єкт для провокування рухової реакції-відповіді. Пристрій складається з дерев'яного стрижня довжиною 80 см з часовою шкалою, ціна поділки якої складає 0,025 сек., та Т-подібного обмежувача. UA 118506 U (12) UA 118506 U UA 118506 U 5 10 15 20 25 30 Корисна модель належить до галузі медицини, а саме до спортивної морфології, фізичної та медичної реабілітації, фізіології, неврології, і може бути використана для визначення швидкості реакції людини. Рухова реакція - це здатність людини відповідати окремими руховими діями на різноманітні подразники. Швидкість рухової реакції залежить від стану центрального та периферійного відділів нервової системи, віку, внутрішньом'язової координації, структури м'язів, рівня розвитку гнучкості та швидкісної сили. Актуальним є створення пристрою для дослідження швидкості реакції людини задля практичного застосування в оцінці стану центральної нервової та м'язової систем організму людини. Прототипом корисної моделі є пристрій тестування часу реакції людини (Пат. Пристрої для проведення психологічних досліджень, випробування професійних здібностей на швидкість реакції http://findpatent.com.ua/patent/2502506047.html), який складається з відеокамери і світлового випромінювача, керованого комп'ютером, який створює на горизонтальній поверхні світлову пляму. Недоліками прототипу є технологічна складність конструкції пристрою, що призводить до довготривалості процесу дослідження, необхідність використання окремого приміщення для дослідження, висока вартість обладнання, що ускладнює процес вимірювання швидкості реакції в умовах поліклініки чи стаціонару для здорових пацієнтів. В основу корисної моделі поставлена задача удосконалити пристрій для вимірювання швидкості реакції людини шляхом того, що в конструкцію пристрою входить дерев'яний стрижень з часовою шкалою та Т-подібний обмежувач. Поставлена задача вирішується тим, що в структуру входить рухомий об'єкт для провокування рухової реакції-відповіді, згідно з корисною моделлю, конструкція складається з дерев'яного стрижня довжиною 80 см з часовою шкалою, ціна поділки якої складає 0,025 сек., та Т-подібного обмежувача. Визначення термінів, які використовуються при описі корисної моделі: швидкість реакції людини, рухова реакція, проста рухова реакція. Теоретичні передумови здійснення корисної моделі. Запропонований пристрій містить часову шкалу на дерев'яному стрижні, розраховану за 2 формулою h  gt , де g - прискорення вільного падіння, t - час в секундах, h - відстань від 2 нульової мітки на стрижні, яка відповідає часовому діапазону в секундах. Градуювання шкали, тобто відповідність часових проміжків до відстаней на шкалі подані в наступній таблиці. Таблиця Градуювання шкали пристрою сек см сек см 35 40 45 50 0 0 0,025 0,05 0,30625 1,225 0,225 0,25 24,80625 30,625 0,075 од 2,75625 4,9 0,275 0,3 37,05625 44,1 0,125 7,65625 0,325 51,75625 0,15 11,025 0,35 60,025 0,175 15,00625 0,375 68,90625 0,2 19,6 0,4 78,4 Корисна модель здійснюється наступним чином. На кресленні представлений пристрій для вимірювання швидкості реакції людини, який складається з дерев'яного стрижня (А) довжиною 80 см з часовою шкалою - нанесеними часовими мітками в секундах та Т-подібного обмежувача (Б). Ціна поділки шкали пристрою складає 0,025 сек. Приклади використання корисної моделі. Пристрій використовують в комплексному дослідженні фізичного розвитку студентської молоді та спортсменів для експрес-оцінки функціональних показників поряд з антропометричними даними. Застосування пристрою дозволяє більш точно та об'єктивно визначити питання спортивного відбору юнаків, проводити моніторинг їхнього функціонального стану та ступеня фізичного розвитку, слідкувати за динамікою змін стану організму в людей, які займаються різними видами спорту. Технічний результат. Запропонований пристрій дозволяє ефективно вимірювати швидкість реакції людини, а саме простої рухової відповіді з безпосередньою реєстрацією результатів в одиницях часу, є простим у використанні та виготовленні і може застосовуватись у клінічній тадослідницькій практиці спортивних морфологів, неврологів, реабілітологів, фізіологів та спеціалістів з фізичного виховання і спорту. 1 UA 118506 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для вимірювання швидкості реакції людини, в структуру якого входить рухомий об'єкт для провокування рухової реакції-відповіді, який відрізняється тим, що складається з дерев'яного стрижня довжиною 80 см з часовою шкалою, ціна поділки якої складає 0,025 сек., та Т-подібного обмежувача. 10 Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
