Спосіб вимірювання часу реакції людини на зовнішнє подразнення

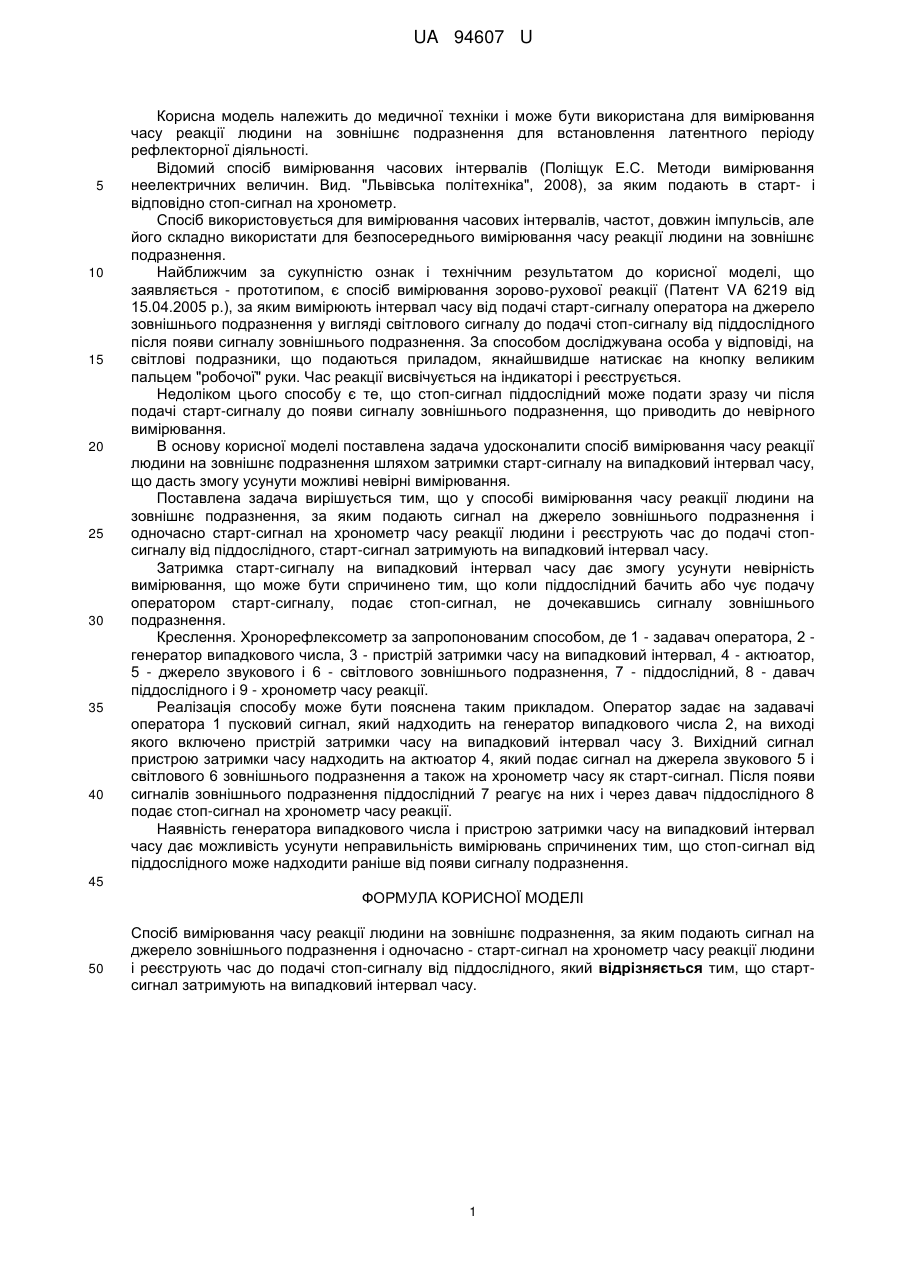

Реферат: Спосіб вимірювання часу реакції людини на зовнішнє подразнення, за яким подають сигнал на джерело зовнішнього подразнення і одночасно - старт-сигнал на хронометр часу реакції людини і реєструють час до подачі стоп-сигналу від піддослідного, затримують старт-сигнал на випадковий інтервал часу. UA 94607 U (54) СПОСІБ ВИМІРЮВАННЯ ЧАСУ РЕАКЦІЇ ЛЮДИНИ НА ЗОВНІШНЄ ПОДРАЗНЕННЯ UA 94607 U UA 94607 U 5 10 15 20 25 30 35 40 Корисна модель належить до медичної техніки і може бути використана для вимірювання часу реакції людини на зовнішнє подразнення для встановлення латентного періоду рефлекторної діяльності. Відомий спосіб вимірювання часових інтервалів (Поліщук Е.С. Методи вимірювання неелектричних величин. Вид. "Львівська політехніка", 2008), за яким подають в старт- і відповідно стоп-сигнал на хронометр. Спосіб використовується для вимірювання часових інтервалів, частот, довжин імпульсів, але його складно використати для безпосереднього вимірювання часу реакції людини на зовнішнє подразнення. Найближчим за сукупністю ознак і технічним результатом до корисної моделі, що заявляється - прототипом, є спосіб вимірювання зорово-рухової реакції (Патент VA 6219 від 15.04.2005 р.), за яким вимірюють інтервал часу від подачі старт-сигналу оператора на джерело зовнішнього подразнення у вигляді світлового сигналу до подачі стоп-сигналу від піддослідного після появи сигналу зовнішнього подразнення. За способом досліджувана особа у відповіді, на світлові подразники, що подаються приладом, якнайшвидше натискає на кнопку великим пальцем "робочої" руки. Час реакції висвічується на індикаторі і реєструється. Недоліком цього способу є те, що стоп-сигнал піддослідний може подати зразу чи після подачі старт-сигналу до появи сигналу зовнішнього подразнення, що приводить до невірного вимірювання. В основу корисної моделі поставлена задача удосконалити спосіб вимірювання часу реакції людини на зовнішнє подразнення шляхом затримки старт-сигналу на випадковий інтервал часу, що дасть змогу усунути можливі невірні вимірювання. Поставлена задача вирішується тим, що у способі вимірювання часу реакції людини на зовнішнє подразнення, за яким подають сигнал на джерело зовнішнього подразнення і одночасно старт-сигнал на хронометр часу реакції людини і реєструють час до подачі стопсигналу від піддослідного, старт-сигнал затримують на випадковий інтервал часу. Затримка старт-сигналу на випадковий інтервал часу дає змогу усунути невірність вимірювання, що може бути спричинено тим, що коли піддослідний бачить або чує подачу оператором старт-сигналу, подає стоп-сигнал, не дочекавшись сигналу зовнішнього подразнення. Креслення. Хронорефлексометр за запропонованим способом, де 1 - задавач оператора, 2 генератор випадкового числа, 3 - пристрій затримки часу на випадковий інтервал, 4 - актюатор, 5 - джерело звукового і 6 - світлового зовнішнього подразнення, 7 - піддослідний, 8 - давач піддослідного і 9 - хронометр часу реакції. Реалізація способу може бути пояснена таким прикладом. Оператор задає на задавачі оператора 1 пусковий сигнал, який надходить на генератор випадкового числа 2, на виході якого включено пристрій затримки часу на випадковий інтервал часу 3. Вихідний сигнал пристрою затримки часу надходить на актюатор 4, який подає сигнал на джерела звукового 5 і світлового 6 зовнішнього подразнення а також на хронометр часу як старт-сигнал. Після появи сигналів зовнішнього подразнення піддослідний 7 реагує на них і через давач піддослідного 8 подає стоп-сигнал на хронометр часу реакції. Наявність генератора випадкового числа і пристрою затримки часу на випадковий інтервал часу дає можливість усунути неправильність вимірювань спричинених тим, що стоп-сигнал від піддослідного може надходити раніше від появи сигналу подразнення. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб вимірювання часу реакції людини на зовнішнє подразнення, за яким подають сигнал на джерело зовнішнього подразнення і одночасно - старт-сигнал на хронометр часу реакції людини і реєструють час до подачі стоп-сигналу від піддослідного, який відрізняється тим, що стартсигнал затримують на випадковий інтервал часу. 1 UA 94607 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
