Топка кип’ячого шару

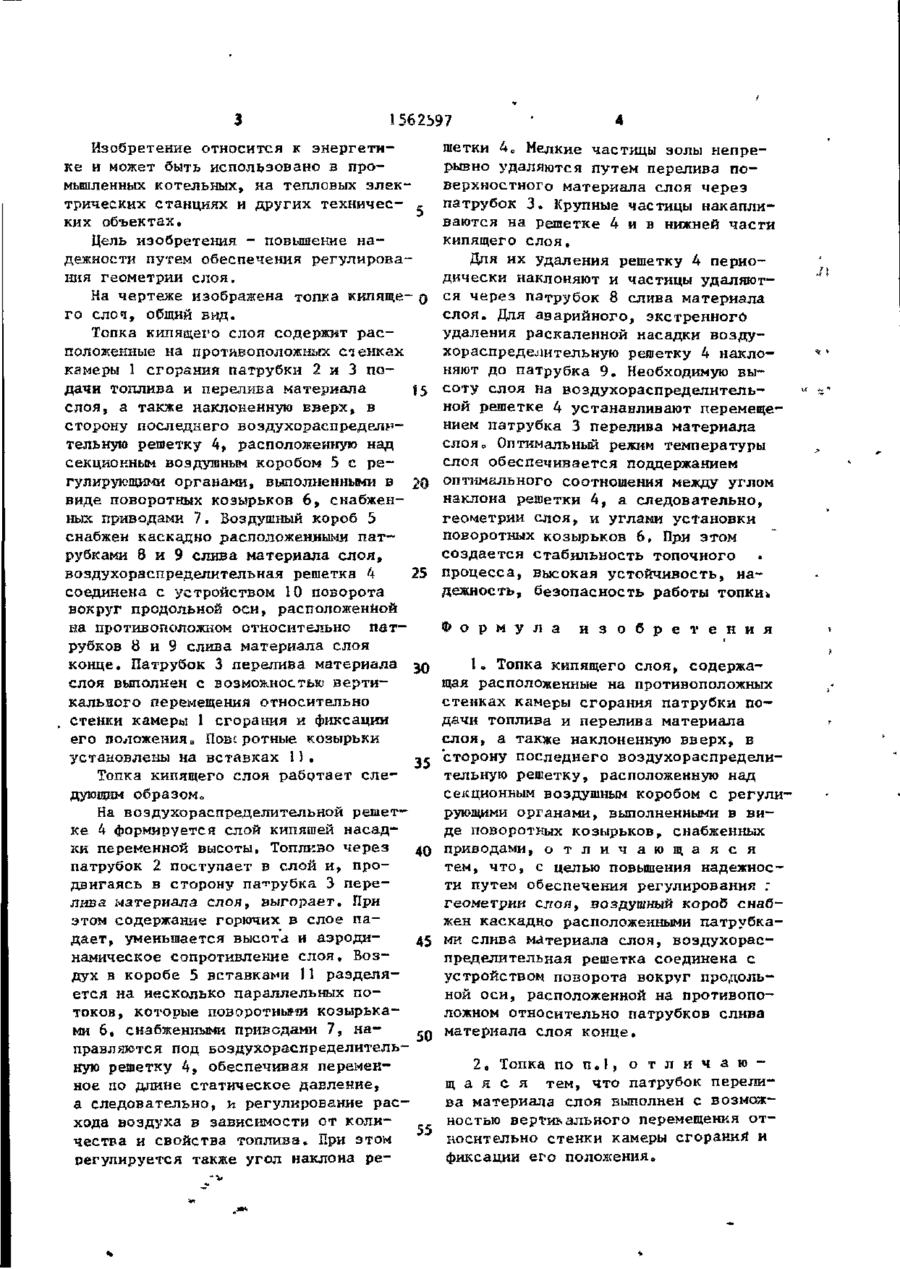

Изобретение относится к энергетике и м.б ь использовано в промышленных котельных, на тепловых электрических станциях. Цель изобретения повышение надежности путем обеспечения регулирования геометрии сло,я. . Воздухораспределительная решетка 4, расположенная над секционным воздуш ным коробом 5 с поворотными козырьками 6, соединена с устройством 10 поворота вокруг оси, расположенной на противоположном относительно патрубков 8 и 9 слива материала слоя конце. Патрубок 3 перелива материала слоя выполнен с возможностью вертикального перемещения относительно стенки камеры 1 сгорания с фиксацией его положения. При этом регулируется высота слоя. Оптимальный режим температуры слоя обеспечивается поддержанием оптимального соотношения между углом наклона решетки 4 и углами установки поворотных козырьков 6. При этом создается стабильность топочного процесса, высокая устойчивость и надежность работы топкио 1 з.Пеф-лы, 1 ил. Крупные , иостицы !JL— fiacadxa . 1 [а&ярипныйслщ с 1562597 Изобретение относится к энергетике и может быть использовано в промышленных котельных, на тепловых электрических станциях и других технических объектах. Цель изобретения - повышение надежности путем обеспечения регулирования геометрии слоя. На чертеже изображена топка кипящего слоя, общий вид. Топка кипящего слоя содержит расположенные на противоположных сіенках камеры 1 сгорания патрубки 2 и 3 подачи топлива и перелива материала слоя, а также наклоненную взерх, в сторону последнего воздухораспределительную решетку 4, расположенную над секционным воздушным коробом 5 с регулирующими органами, выполненными в виде поворотных козырьков 6, снабженных приводами 7. Воздушный короб 5 снабжен каскадно расположенными патрубками 8 и 9 слива материала слоя, воздухораспределительная решетка 4 25 соединена с устройством 10 поворота вокруг продольной оси, расположенной на противоположном относительно патрубков 8 и 9 слива материала слоя конце. Патрубок 3 перелива материала слоя выполнен с возможностью вертикального перемещения относительно стенки камеры 1 сгорания и фиксации его положения• ПОБСротные козырьки установлены на вставках 11. эг шетки 4О Мелкие частицы золы непрерывно удаляются путем перелива поверхностного материала слоя через патрубок 3. Крупные частицы накапливаются на решетке 4 и в нижней части кипящего слоя. Для их удаления решетку 4 периодически наклоняют и частицы удаляются через патрубок 8 слива материала слоя. Для аварийного, экстренного удаления раскаленной насадки воздухораспределительную решетку 4 наклоняют до патрубка 9. Необходимую высоту слоя на воздухораспределительной решетке 4 устанавливают перемещением патрубка 3 перелива материала слоя о Оптимальный режим температуры слоя обеспечивается поддержанием оптимального соотношения между углом наклона решетки 4, а следовательно, геометрии слоя, и углами установки поворотных козырьков 6, При этом создается стабильность топочного процесса, высокая устойчивость, надежность, безопасность работы топки* Формула и з о б р е т е н и я 1, Топка кипящего слоя, содержащая расположенные на противоположных стенках камеры сгорания патрубки подачи топлива и перелива материала слоя, а также наклоненную вверх, в сторону последнего воздухораспределительную решетку, расположенную над секционным воздушным коробом с регулирующими органами, выполненными в виде поворотных козырьков, снабженных приводами, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности путем обеспечения регулирования ; геометрии слоя, воздушный короб снабжен каскадно расположенными патрубками слива материала слоя, воздухораспределительная решетка соединена с устройство** поворота вокруг продольной оси, расположенной на противоположном относительно патрубков слива материала слоя конце. Топка кипящего слоя работает следующим образом,, На воздухораспределительной решетке 4 формируется слой кипягаей насадки переменной высоты. Топливо через патрубок 2 поступает в слой и, продвигаясь в сторону патрубка 3 перелива материала слоя, выгорает. При этом содержание горючих в слое падает, уменьшается высота и аэродинамическое сопротивление слоя. Воздух в коробе 5 вставками Ї1 разделяется на несколько параллельных потоков, которые поворотными козырьками 6» снабженными приводами 7, направляются под воздухораспределитель- ,.« ную решетку 4, обеспечивая перемен2 0 Топка по п о 1 , о т л и ч а ю ное по длине статическое давление, щ а я с я тем, что патрубок перелиа следовательно, и регулирование расва материала слоя выполнен с возможхода воздуха в зависимости от колиностью вертикального перемещения отчества и свойства топлива. При этом 55 носительно стенки камеры сгораний и регулируется также угол наклона рефиксации его положения» 1562597 Редактор И.Дербак Составитель В„Курбатова . Техред Л.Сердюкова Корректор А.Обручар Заказ 1050 Тираж 449 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва,. Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
