Топка для спалювання твердого топлива
Номер патенту: 11926
Опубліковано: 25.12.1996
Автори: Отичко Миколай Денисович, Фінягін Олексій Петрович, Червоненко Володимир Іванович, Шевцов Олександр Єремєйович
Формула / Реферат
Топка для сжигания твердого топлива, содержащая камеру сгорания с колосниковой решеткой и вертикальной перегородкой, образующей щелевидный выходной канал, и камеру дожигания с входным окном, сообщающимся со щелевидным каналом, и трубой подачи вторичного воздуха, отличающаяся тем, что, с целью повышения экономичности путем снижения недожога, перегородка выполнена перфорированной с уменьшающейся кверху степенью перфорации, входное окно камеры дожигания снабжено П-образным козырьком, направленным в сторону камеры дожигания, а труба подачи вторичного воздуха размещена над окном и со стороны щелевидного канала имеет перфорацию.
Текст

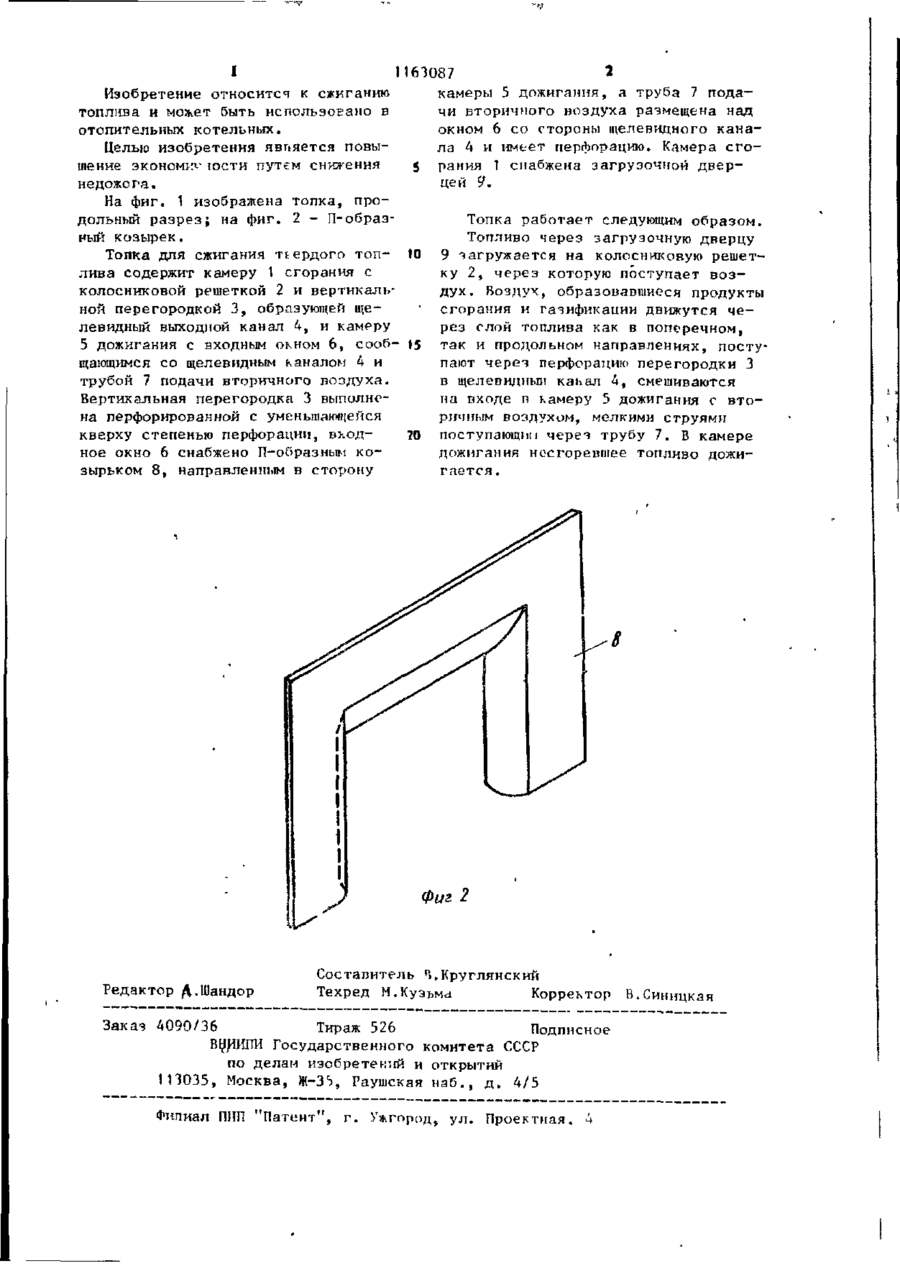

ТОПКА ДЛЯ СЖИГАНИЯ ТВЕРДОГО ТОПЛИВА, содержащая камеру сго рания с колосниковой решеткой и вертикальной перегородкой, образующей щелевидный выходной канал, и камеру дожигания с входным окном сообщающимся со щелевидным каналом, и трубой подачи вторичного воздуха, о т л и ч а ю щ а я с я тем, что, с целью повышения экономичности путем снижения недожога, перегородка выполнена перфорированной с уменьшающейся кверху степенью перфорации, входное окно камеры дожигания снабжено П-образным козырьком, направленным в сторону камеры дожигания, а труба подачи вторичного воздуха размещена над окном и со стороны щелевидного канала имеет перфорацию. продул ты сгорания 1 1163087 2 камеры 5 дожигания, а труба 7 подаИзобретение относитеч к сжиганию чи вторичного воздуха размещена над топлива и может быть использовано в окном 6 со стороны щелевидного канаотопительных котельных. ла 4 и имеет перфорацию. Камера сгоЦелью изобретения явпяется повы5 рания 1 снабжена загрузочной двершение экономии ЇОСТИ путем снижения це и 9. недожога. На фиг. 1 изображена топка, продольный разрез; на фиг. 2 - П-образТопка работает следующим образом. ный козырек. Топливо через загрузочную дверцу Топка для сжигания тьердого топ- 10 9 загружается на колосниковую решетлива содержит камеру 1 сгорания с ку 2, через которую поступает возколосниковой решеткой 2 и вертикальдух. Воздух, образовавшиеся продукты ной перегородкой 3, образующей щесгорания и газификации движутся челевидный выходной канал 4, и камеру рез слой топлива как в поперечном, 5 дожигания с входным окном 6, сооб- 15 так и продольном направлениях, постущающимся со щелевидным каналом 4 и пают через перфорацию перегородки 3 трубой 7 подачи вторичного воздуха. в щелевидныи какал 4, смешиваются Вертикальная перегородка 3 выполнена входе п камеру 5 дожигания с втона перфорированной с уменьшающейся ричным воздухом, мелкими струями кверху степенью перфорации, вход?0 поступающим через трубу 7. В камере ное окно 6 снабжено П-образным кодожигания носгорешиее топливо дожизырьком 8, направленным в сторону гается . Фиг 2 Редактор Д.Шандор Составитель ^.Круглянский Техред М.Кузьма Корректор Заказ 4090/36 Тираж 526 Подписное Государственного комитета СССР по делан изобретений и открытий 113035, Москва, Ж-З^, Раушская наб., д. 4/5 Филиал ПЇІП "Патент", г. Ужгород, ул. Проектная. 4 В.Синицкая
ДивитисяДодаткова інформація
Назва патенту англійськоюFurnace for burning solid fuel
Автори англійськоюChervonenko Volodymyr Ivanovych, Shevtsov Oleksandr Yeremeiovych, Finiahin Oleksii Petrovych, Otychko Mykola Denysovych
Назва патенту російськоюТопка для сжигания твердого топлива
Автори російськоюЧервоненко Владимир Иванович, Шевцов Александр Еремеевич, Финягин Алексей Петрович, Отичко Николай Денисович
МПК / Мітки
МПК: F23B 10/00
Мітки: топлива, топка, спалювання, твердого
