Топка

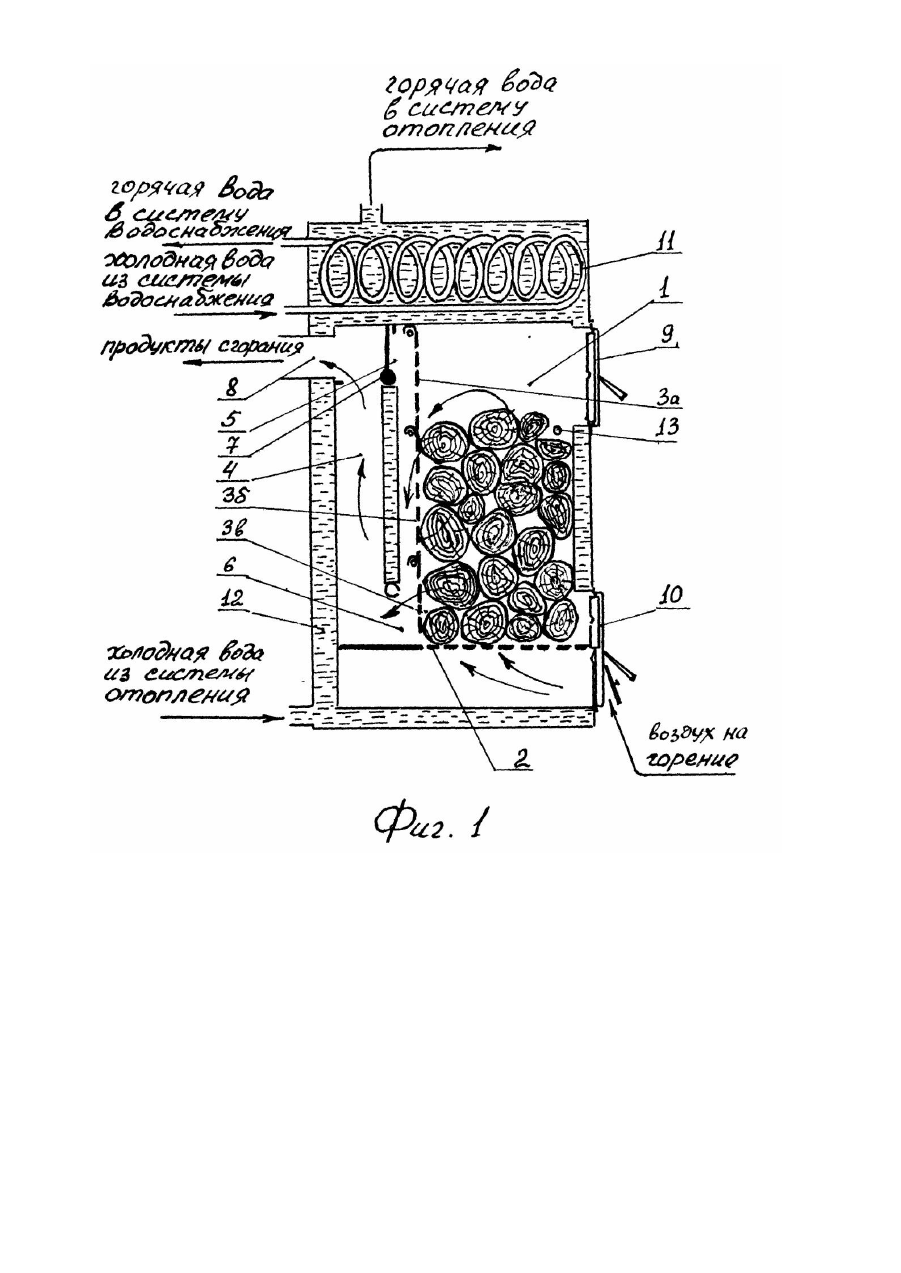

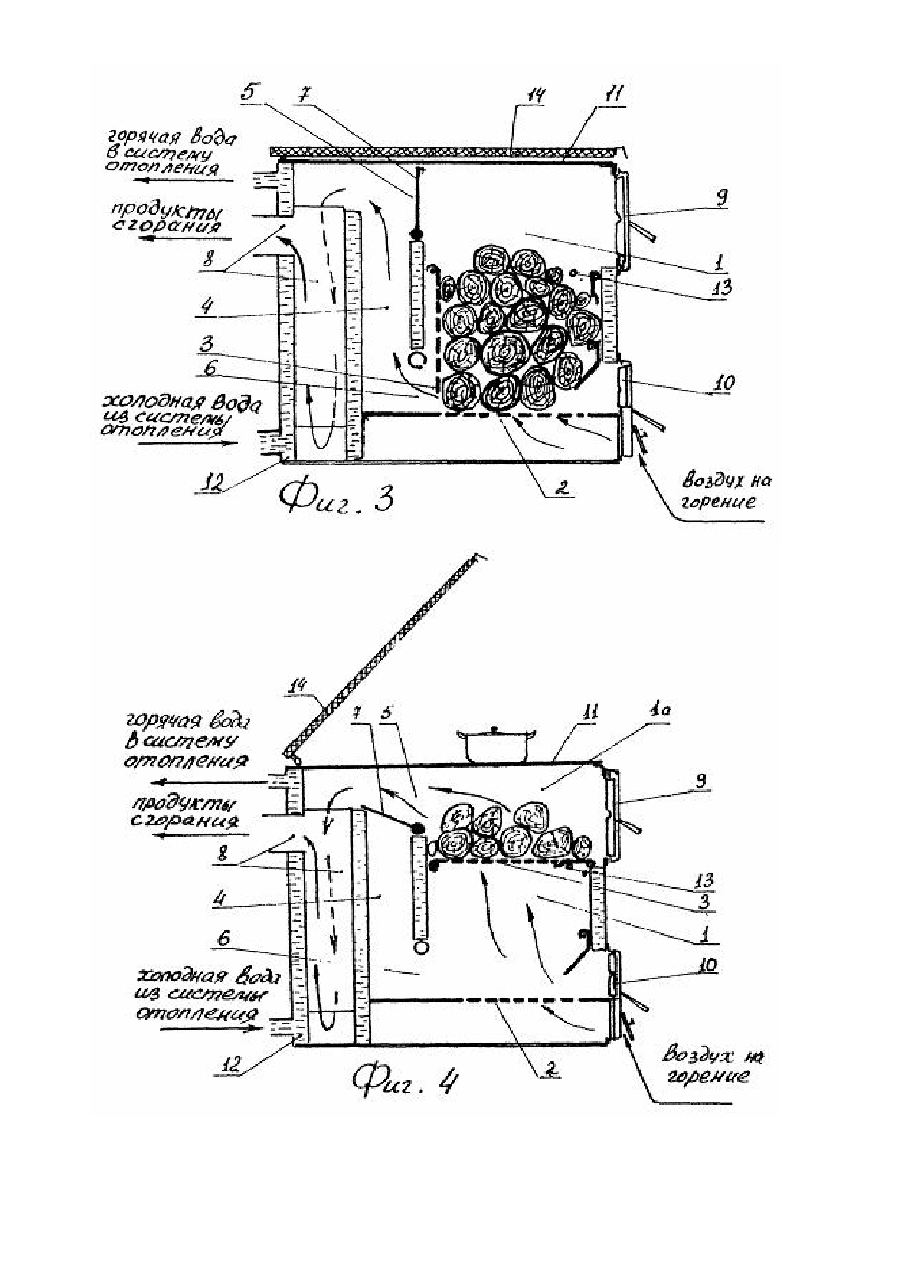

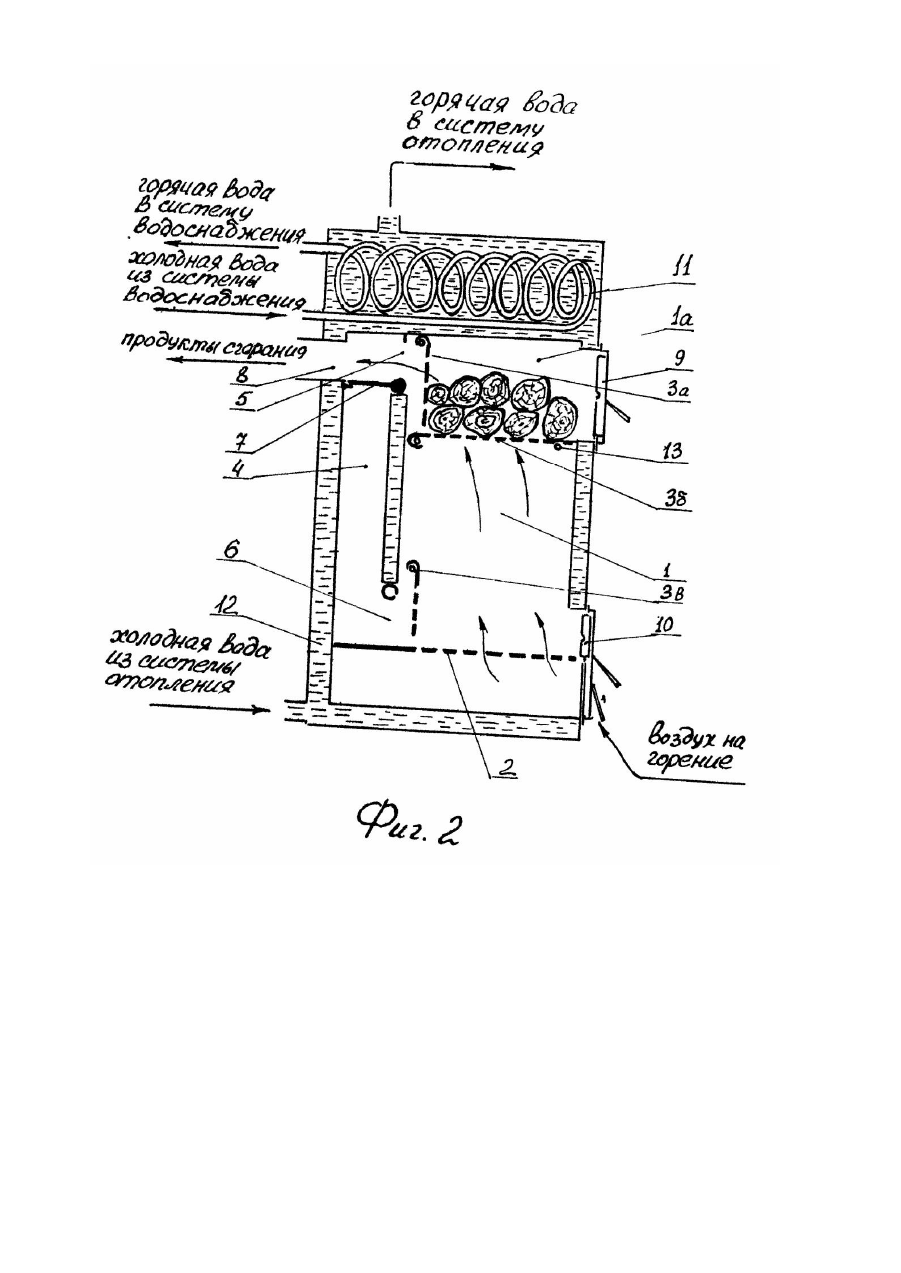

Изобретение относится к теплоэнергетике малой мощности и предназначено преимущественно для использования в бытовых твердотопливных генераторах тепла, задействованных в системах децентрализованного теплоэнергоснабжения населения. Аналогичные устройства хорошо известны. Так, например, аналогичное заявляемому устройство [1] представляет собой корпус с камерой сгорания и колосниковой решеткой и установленные в корпусе вертикальные перегородки, образующие сообщающиеся между собой спускной и подъемный каналы для отвода продуктов сгорания. Основным недостатком данного устройства является неудобство его эксплуатации и ремонта, а также невысокая экономичность использования топлива из-за невозможности трансформации топочного пространства в соответствии с изменением режима работы и вида используемого топлива. Наиболее близким к заявляемому устройству является устройство [2], представляющее собой топку, содержащую камеру, сгорания с колосниковой решеткой и образующей выходной канал перфорированной перегородкой, а также камеру дожигания с входным окном. Основными недостатками этого устройства является неудобство его эксплуатации и низкая экономичность использования топлива при кратковременной эксплуатации, сжигании небольших количеств топлива, когда использование камеры сгорания больших размеров неэффективно, при сжигании высокозольного топлива, когда обязательно необходима шуровка топлива, которая из-за большой толщины слоя очень затруднительна, при сжигании топлива с низким выходом летучи х, когда использование камеры дожигания нецелесообразно. при необходимости изменения положения центра нагрева теплогенератора, приближая его к тому участку поверхности корпуса топки, нагрев которого наиболее целесообразен по условиям эксплуатации. В основу изобретения поставлена задача усовершенствования известной топки путем изменения конструкции камеры сгорания и камеры дожигания, их взаимного расположения и характера взаимодействия в процессе работы топки, что обеспечивает возможность изменения размеров и положения камеры сгорания относительно камеры дожигания в зависимости от режима работы и используемого топлива и за счет этого повышение экономичности использования топлива и удобство эксплуатации. Поставленная задача решается тем, что в топке, содержащей камеру сгорания с колосниковой решеткой и образующей выходной канал перфорированной перегородкой, а также камеру дожигания с входным окном, согласно изобретению камера дожигания снабжена вторым входным окном, а перфорированная перегородка выполнена с возможностью перегораживания камеры сгорания по высоте. Кроме того, топка дополнительно снабжена шиберным устройством, регулирующим проходное сечение камеры дожигания на участке между окнами. При реализации данного технического решения перфорированная' перегородка в случае необходимости может быть установлена поперек камеры сгорания, образуя при этом верхнюю камеру сгорания меньших размеров и становясь для нее колосниковой решеткой. Регулируя при этом шибером поперечное сечение камеры дожигания можно подавать топочные газы из камеры сгорания в камеру дожигания либо через одно входное окно, либо через другое в зависимости от необходимости использования камеры дожигания. При необходимости сжигания небольшого количества топлива, высокой его зольности или необходимости максимально приблизить очаг горения к верхней части топки, где обычно располагается водоподогреватель или плита для приготовления пищи используется только верхняя меньшая камера сгорания. При этом значительно возрастает эффективность использования топлива. Существенно возрастает также при уменьшении размеров камеры сгорания теплонапряженность топочного объема и улучшается в результате этого качество сжигания. Для обеспечения эффективной работы верхней камеры сгорания или же при использовании топлива с низким выходом летучи х и низкой реактивностью камера дожигания перекрывается шибером. На фиг. 1, 3 изображены два примера конкретного исполнения заявляемой топки, оборудованные для случая эксплуатации при загрузке больших объемов топлива; на фиг. 2, 4 изображены те же топки, но с перегороженной большой камерой сгорания, оборудованные для эксплуатации при загрузке небольших порций топлива. Топка, изображенная на фиг. 1, 2, содержит камеру сгорания 1 с колосниковой ре-щеткой 2 и перфорированной перегородкой 3, состоящей из сегментов 3а, 3б, 3в. Камеры дожигания 4, сообщающейся скамерой сгорания посредством окон 5 и 6, шиберного устройства 7, которое регулирует проходное сечение камеры дожигания 4 и окна 5, дымохода 8, дверей 9 и 10, теплообменника горячего водоснабжения 11, установленного внутри сообщающегося с системой водяного отопления полого корпуса 12 топки и защелки 13 для фиксации перфорированной перегородки 36 в горизонтальном положении. Топка работает следующим образом. При полной загрузке большой камеры сгорания 1 (фиг. 1), когда перфорированная перегородка 3 не перегораживает камеру сгорания 1 по высоте, топливо горит на колосниковой решетке 2, используя для горения воздух, поступающий через воздухозаборные отверстия в дверце 10. Продукты сгорания из камеры сгорания 1 отводятся через окно 6. Шиберное устройство 7 при этом закрывает окно 5 и открывает проходное сечение камеры дожигания 4. Перфорированная перегородка 3 обеспечивает эффективный отвод летучи х и продуктов газификации из слоя через окно 6 в камеру дожигания 4. Из камеры дожигания 4 продукты сгорания эвакуируются в дымоход 8. При необходимости сжигания небольших количеств топлива (фиг. 2), когда использование большой камеры сгорания неэффективно, сегмент 3б перфорированной перегородки 3 разворачивается и фиксируясь защелкой 13 перегораживает камеру сгорания 1, образуя расположенную в верхней части камеру сгорания 1а меньших размеров и используется в дальнейшем в качестве новой колосниковой решетки. Воздух на горение, по-прежнему, поступает через воздухозаборные отверстия в дверце 10. однако для того, чтобы он прошел через расположенный на использующемся в качестве колосниковой решетке сегменте 36 слой топлива, а не миновал ее, уйдя через окно 6 и камеру дожигания 4 в дымоход 8, шиберное устройство 7 открывает окно 5 и перекрывает проходное сечение камеры дожигания 4. Топка, изображенная на фиг. 3, 4, состоит из тех же основных элементов, что и вышеописанная и работает она совершенно аналогично. Ее отличие от топки, изображенной на фиг. 1, 2, лишь в том, что вместо теплообменника горячего водоснабжения (поз. 11 на фиг. 1, 2) установлен плитный настил (поз. 11 на фиг. 3, 4) для пищеприготовления, прикрываемый теплоизоляционной крышкой 14, и перфорированная перегородка 3 состоит только из одного сегмента.
