Формула / Реферат
1. Топка, содержащая призматическую камеру сгорания с горелками, размещенными на фронтовой стенке камеры, и огнеупорным гранулированным материалом, размещенным на поду камеры, отличающаяся тем, что, с целью повышения экономичности путем снижения недожога, в камере сгорания вдоль ее боковых стенок в несколько рядов выполнены огнеупорные туннели, снабженные задней торцовой стенкой и сводом, причем гранулированный огнеупорный материал размещен в туннелях и отделен от пода камеры сгорания слоем теплоизоляционного материала, а свод туннелей снабжен щелевыми отверстиями, расположенными перпендикулярно продольной оси камеры сгорания.
2. Топка по п.1, отличающаяся тем, что суммарная площадь проходных сечений щелевых отверстий свода туннеля равна 0,42...0,6 от площади свода.
3. Топка по пп. 1 и 2, отличающаяся тем, что щелевые отверстия в центральной части туннеля выполнены с площадью проходного сечения щелевых отверстий в периферийных ее частях.
Текст

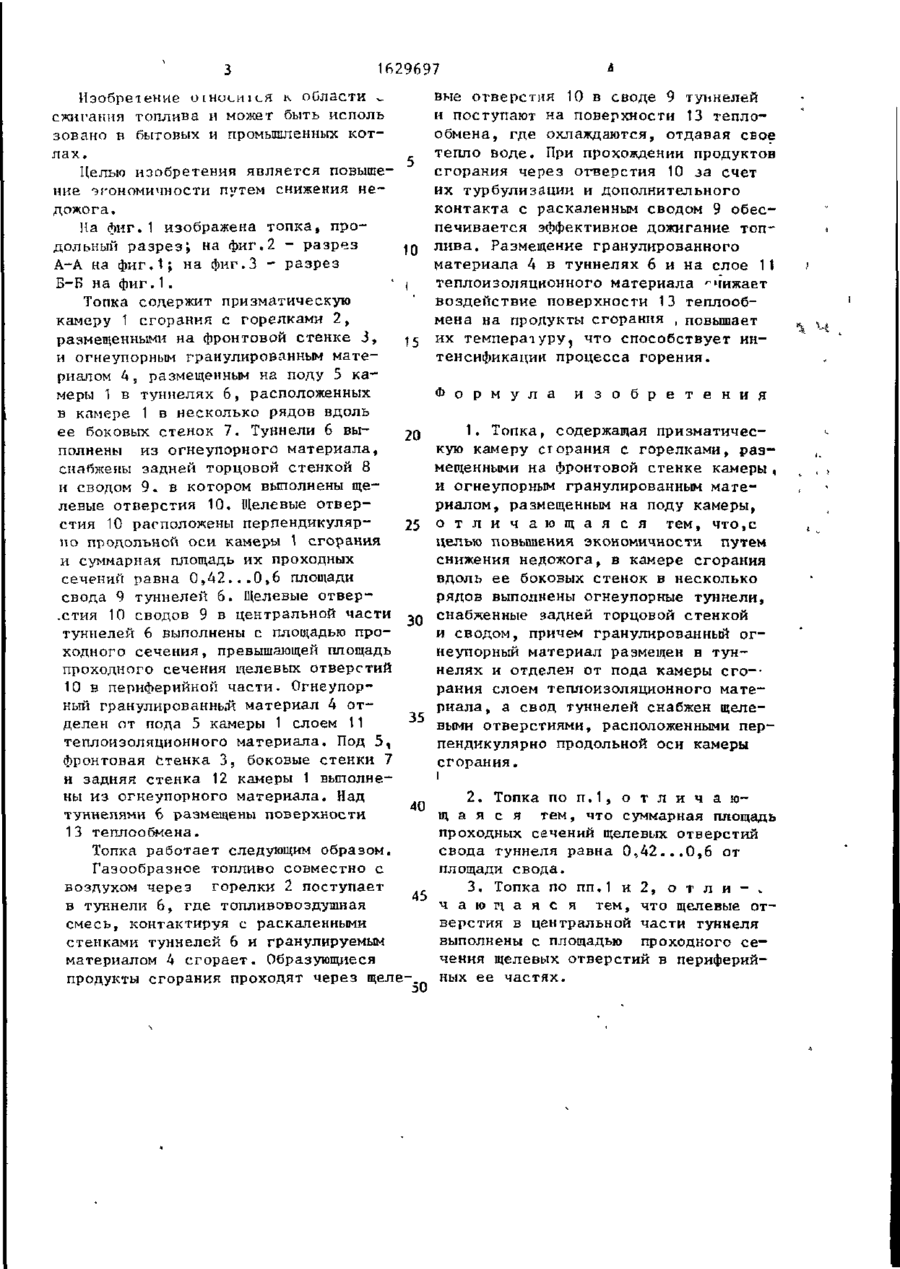

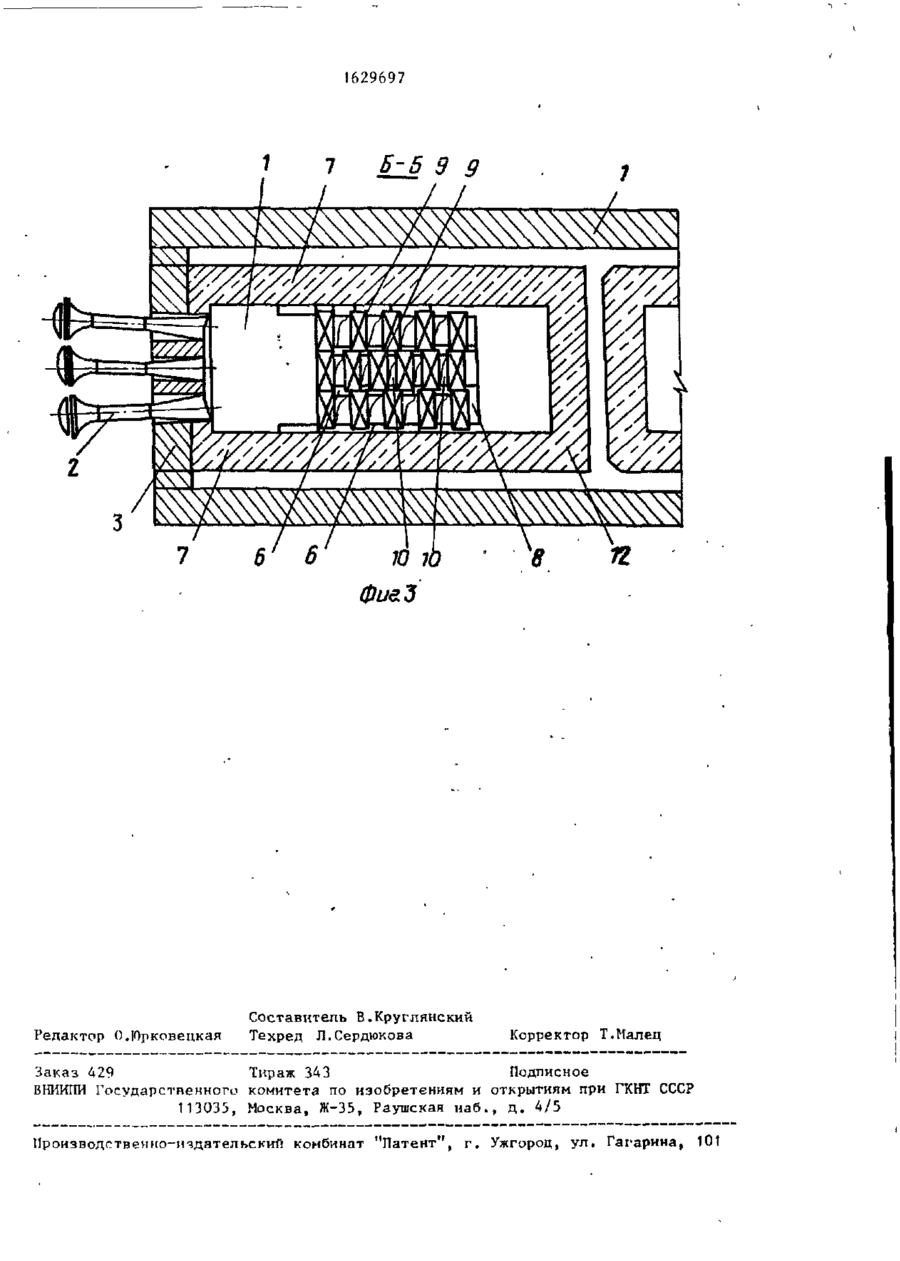

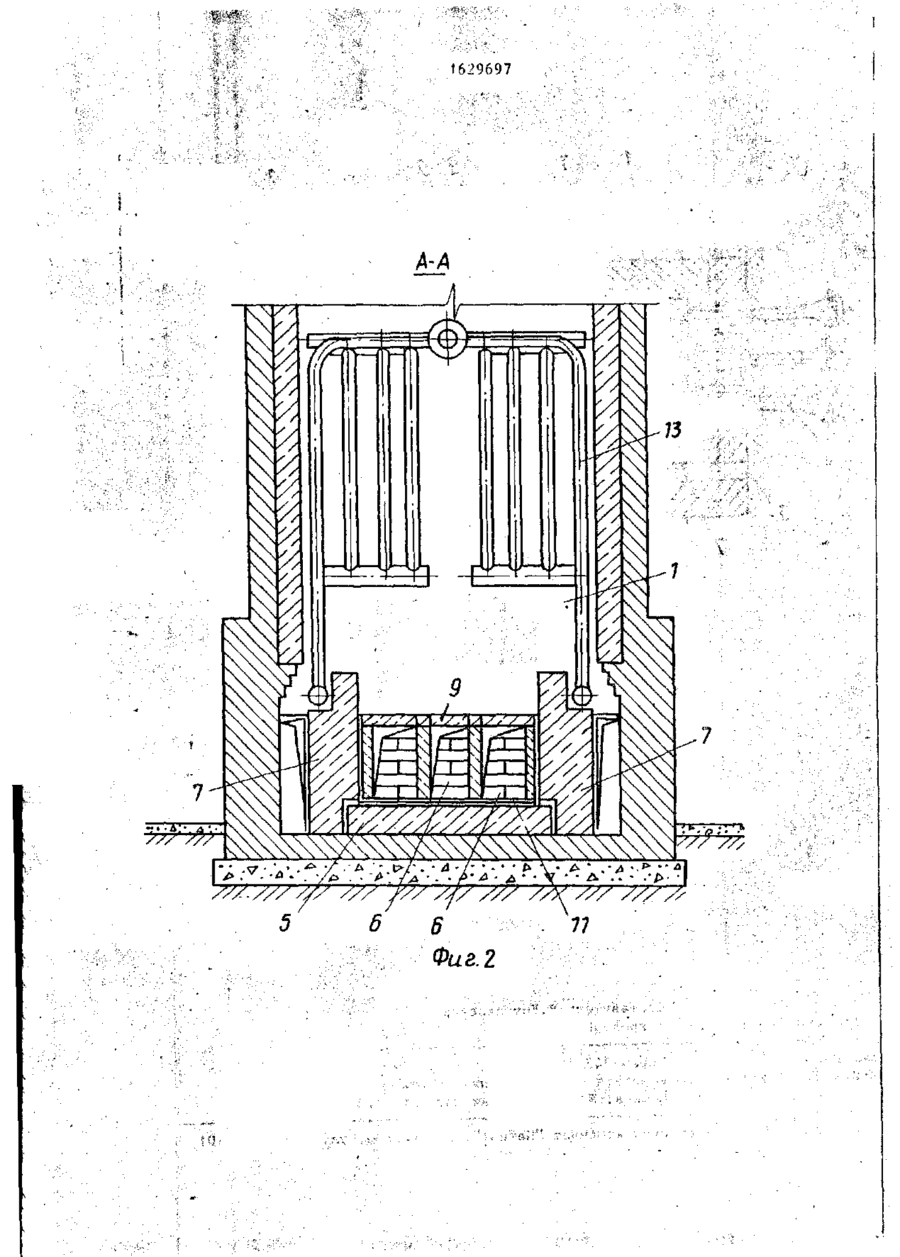

Изобретение относится к сжиганию топлива и позволяет повысить экономичность путем снижения недожога. Это достигается тем, что в камере сгорания 1 размещены огнеупорные туннели 6, в которых засыпан огнеупорный гранулированный материал 4, расположенный на слое 11 теплоизоляционного материала. Топливовоздушная смесь, попадая в туннели 6, контактирует с их раскаленными стенками и материалом £ и эффективно сгорает. 2 з > п.ф-лы, 3 ил, (46) 23.02.91.Лиш. f° 7 (72) М.И.Полуситок (53) 662.187 (088.8) (56) Мурзаков В.В.Основы теории и практики сжигания газа в паровьгк котлах. - М.: Энергия» 1969, с.380, 5 I "И / / N3 1 t , I f П
ДивитисяДодаткова інформація
Назва патенту англійськоюFurnace
Автори англійськоюPolusytok Mykhailo Ivanovych
Назва патенту російськоюТопка
Автори російськоюПолуситок Михаил Иванович
МПК / Мітки
МПК: F23M 5/00
Мітки: топка
