Корсет-комірець для стабілізації, витягнення і тренінгу м’язів шийно-грудного відділу хребта

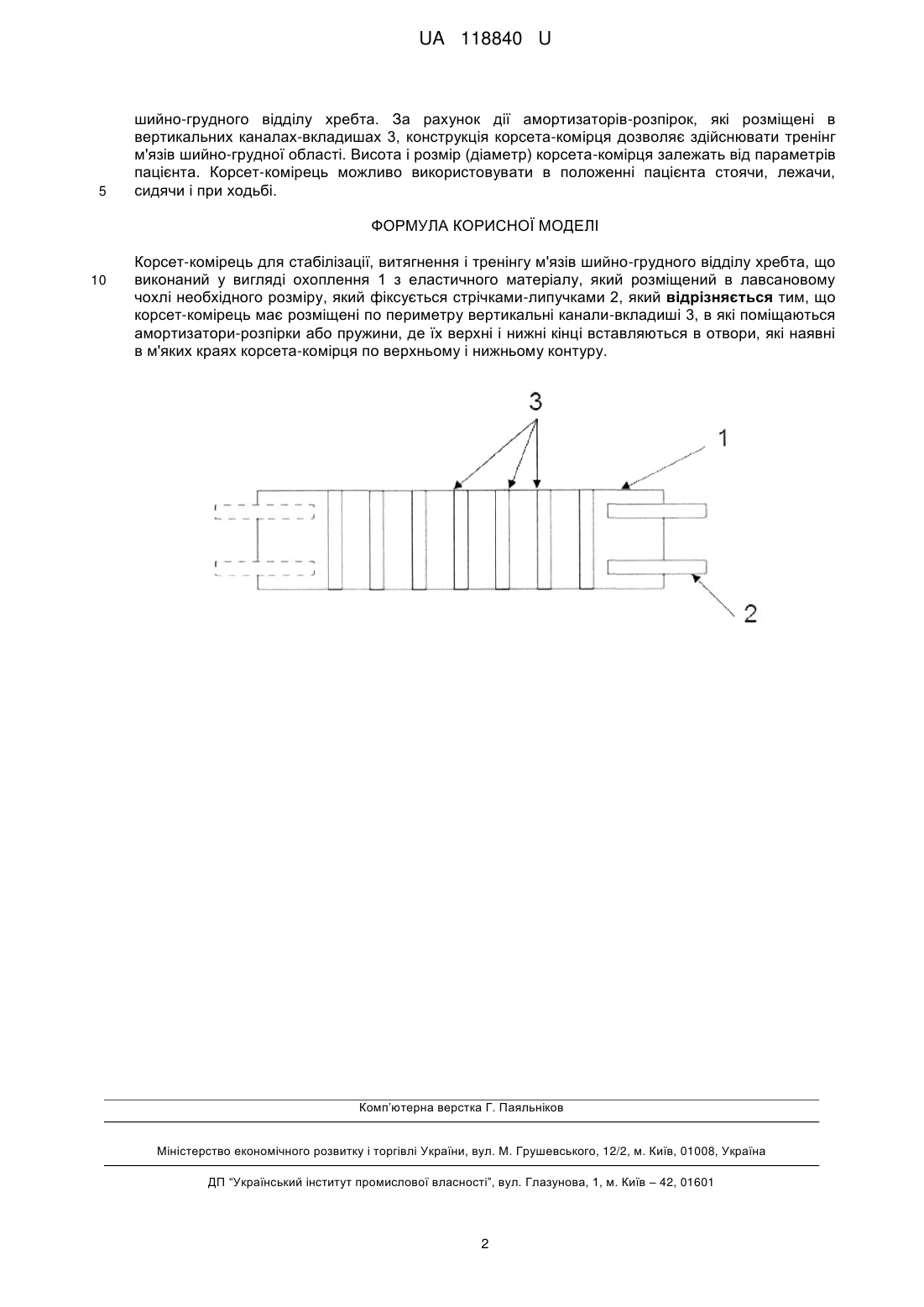

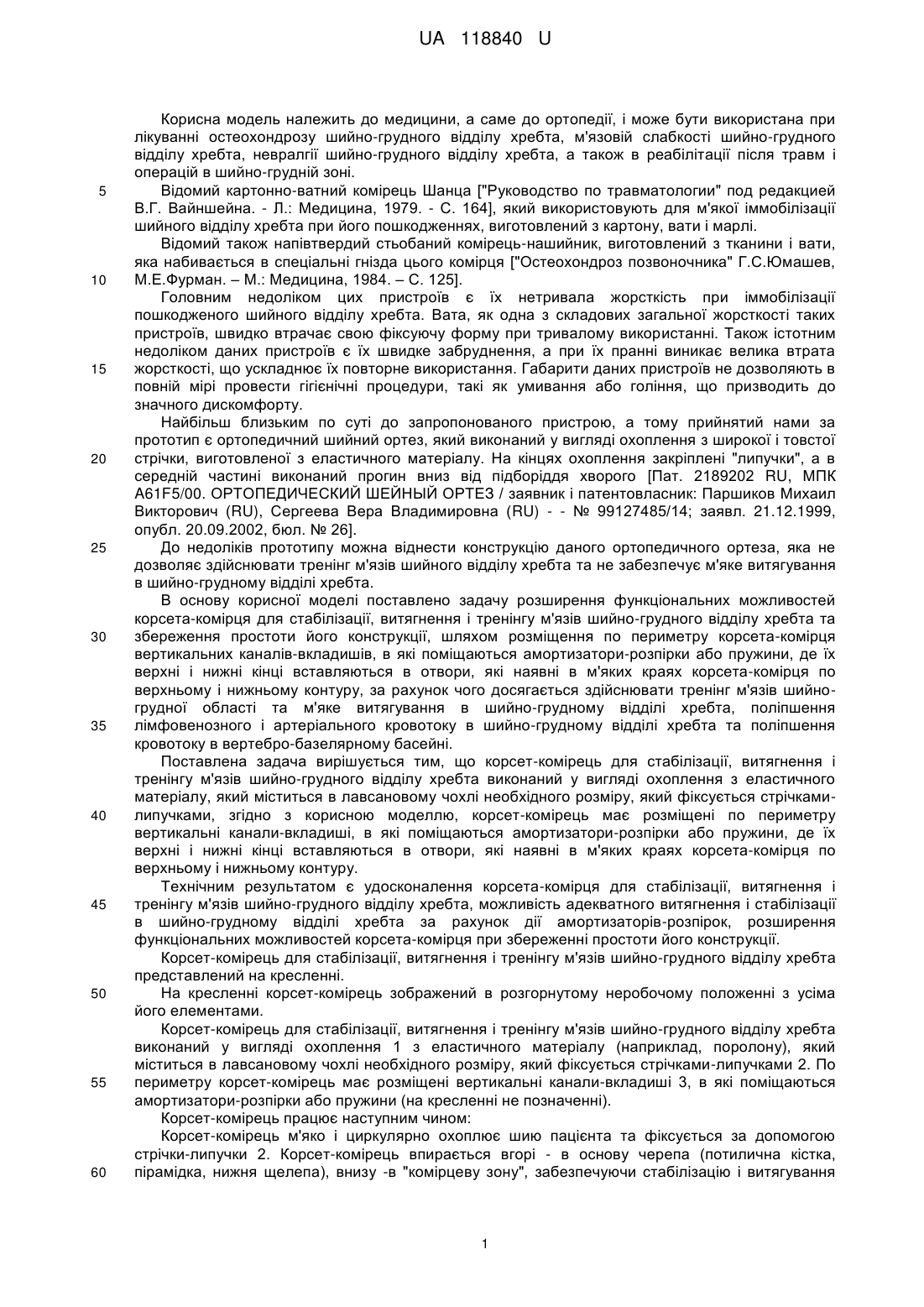

Реферат: Корсет-комірець для стабілізації, витягнення і тренінгу м'язів шийно-грудного відділу хребта виконаний у вигляді охоплення з еластичного матеріалу, розміщеного в лавсановому чохлі необхідного розміру, який фіксується стрічками-липучками. Додатково корсет-комірець має розміщені по периметру вертикальні канали-вкладиші, в які поміщаються амортизаторирозпірки або пружини, де їх верхні і нижні кінці вставляються в отвори, які наявні в м'яких краях корсета-комірця по верхньому і нижньому контуру. UA 118840 U (54) КОРСЕТ-КОМІРЕЦЬ ДЛЯ СТАБІЛІЗАЦІЇ, ВИТЯГНЕННЯ І ТРЕНІНГУ М'ЯЗІВ ШИЙНО-ГРУДНОГО ВІДДІЛУ ХРЕБТА UA 118840 U UA 118840 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до ортопедії, і може бути використана при лікуванні остеохондрозу шийно-грудного відділу хребта, м'язовій слабкості шийно-грудного відділу хребта, невралгії шийно-грудного відділу хребта, а також в реабілітації після травм і операцій в шийно-грудній зоні. Відомий картонно-ватний комірець Шанца ["Руководство по травматологии" под редакцией В.Г. Вайншейна. - Л.: Медицина, 1979. - С. 164], який використовують для м'якої іммобілізації шийного відділу хребта при його пошкодженнях, виготовлений з картону, вати і марлі. Відомий також напівтвердий стьобаний комірець-нашийник, виготовлений з тканини і вати, яка набивається в спеціальні гнізда цього комірця ["Остеохондроз позвоночника" Г.С.Юмашев, М.Е.Фурман. – М.: Медицина, 1984. – С. 125]. Головним недоліком цих пристроїв є їх нетривала жорсткість при іммобілізації пошкодженого шийного відділу хребта. Вата, як одна з складових загальної жорсткості таких пристроїв, швидко втрачає свою фіксуючу форму при тривалому використанні. Також істотним недоліком даних пристроїв є їх швидке забруднення, а при їх пранні виникає велика втрата жорсткості, що ускладнює їх повторне використання. Габарити даних пристроїв не дозволяють в повній мірі провести гігієнічні процедури, такі як умивання або гоління, що призводить до значного дискомфорту. Найбільш близьким по суті до запропонованого пристрою, а тому прийнятий нами за прототип є ортопедичний шийний ортез, який виконаний у вигляді охоплення з широкої і товстої стрічки, виготовленої з еластичного матеріалу. На кінцях охоплення закріплені "липучки", а в середній частині виконаний прогин вниз від підборіддя хворого [Пат. 2189202 RU, МПК A61F5/00. ОРТОПЕДИЧЕСКИЙ ШЕЙНЫЙ ОРТЕЗ / заявник і патентовласник: Паршиков Михаил Викторович (RU), Сергеева Вера Владимировна (RU) - - № 99127485/14; заявл. 21.12.1999, опубл. 20.09.2002, бюл. № 26]. До недоліків прототипу можна віднести конструкцію даного ортопедичного ортеза, яка не дозволяє здійснювати тренінг м'язів шийного відділу хребта та не забезпечує м'яке витягування в шийно-грудному відділі хребта. В основу корисної моделі поставлено задачу розширення функціональних можливостей корсета-комірця для стабілізації, витягнення і тренінгу м'язів шийно-грудного відділу хребта та збереження простоти його конструкції, шляхом розміщення по периметру корсета-комірця вертикальних каналів-вкладишів, в які поміщаються амортизатори-розпірки або пружини, де їх верхні і нижні кінці вставляються в отвори, які наявні в м'яких краях корсета-комірця по верхньому і нижньому контуру, за рахунок чого досягається здійснювати тренінг м'язів шийногрудної області та м'яке витягування в шийно-грудному відділі хребта, поліпшення лімфовенозного і артеріального кровотоку в шийно-грудному відділі хребта та поліпшення кровотоку в вертебро-базелярному басейні. Поставлена задача вирішується тим, що корсет-комірець для стабілізації, витягнення і тренінгу м'язів шийно-грудного відділу хребта виконаний у вигляді охоплення з еластичного матеріалу, який міститься в лавсановому чохлі необхідного розміру, який фіксується стрічкамилипучками, згідно з корисною моделлю, корсет-комірець має розміщені по периметру вертикальні канали-вкладиші, в які поміщаються амортизатори-розпірки або пружини, де їх верхні і нижні кінці вставляються в отвори, які наявні в м'яких краях корсета-комірця по верхньому і нижньому контуру. Технічним результатом є удосконалення корсета-комірця для стабілізації, витягнення і тренінгу м'язів шийно-грудного відділу хребта, можливість адекватного витягнення і стабілізації в шийно-грудному відділі хребта за рахунок дії амортизаторів-розпірок, розширення функціональних можливостей корсета-комірця при збереженні простоти його конструкції. Корсет-комірець для стабілізації, витягнення і тренінгу м'язів шийно-грудного відділу хребта представлений на кресленні. На кресленні корсет-комірець зображений в розгорнутому неробочому положенні з усіма його елементами. Корсет-комірець для стабілізації, витягнення і тренінгу м'язів шийно-грудного відділу хребта виконаний у вигляді охоплення 1 з еластичного матеріалу (наприклад, поролону), який міститься в лавсановому чохлі необхідного розміру, який фіксується стрічками-липучками 2. По периметру корсет-комірець має розміщені вертикальні канали-вкладиші 3, в які поміщаються амортизатори-розпірки або пружини (на кресленні не позначенні). Корсет-комірець працює наступним чином: Корсет-комірець м'яко і циркулярно охоплює шию пацієнта та фіксується за допомогою стрічки-липучки 2. Корсет-комірець впирається вгорі - в основу черепа (потилична кістка, пірамідка, нижня щелепа), внизу -в "комірцеву зону", забезпечуючи стабілізацію і витягування 1 UA 118840 U 5 шийно-грудного відділу хребта. За рахунок дії амортизаторів-розпірок, які розміщені в вертикальних каналах-вкладишах 3, конструкція корсета-комірця дозволяє здійснювати тренінг м'язів шийно-грудної області. Висота і розмір (діаметр) корсета-комірця залежать від параметрів пацієнта. Корсет-комірець можливо використовувати в положенні пацієнта стоячи, лежачи, сидячи і при ходьбі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Корсет-комірець для стабілізації, витягнення і тренінгу м'язів шийно-грудного відділу хребта, що виконаний у вигляді охоплення 1 з еластичного матеріалу, який розміщений в лавсановому чохлі необхідного розміру, який фіксується стрічками-липучками 2, який відрізняється тим, що корсет-комірець має розміщені по периметру вертикальні канали-вкладиші 3, в які поміщаються амортизатори-розпірки або пружини, де їх верхні і нижні кінці вставляються в отвори, які наявні в м'яких краях корсета-комірця по верхньому і нижньому контуру. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
