Стілець для масажу комірцевої зони та шийно-грудного відділу хребта

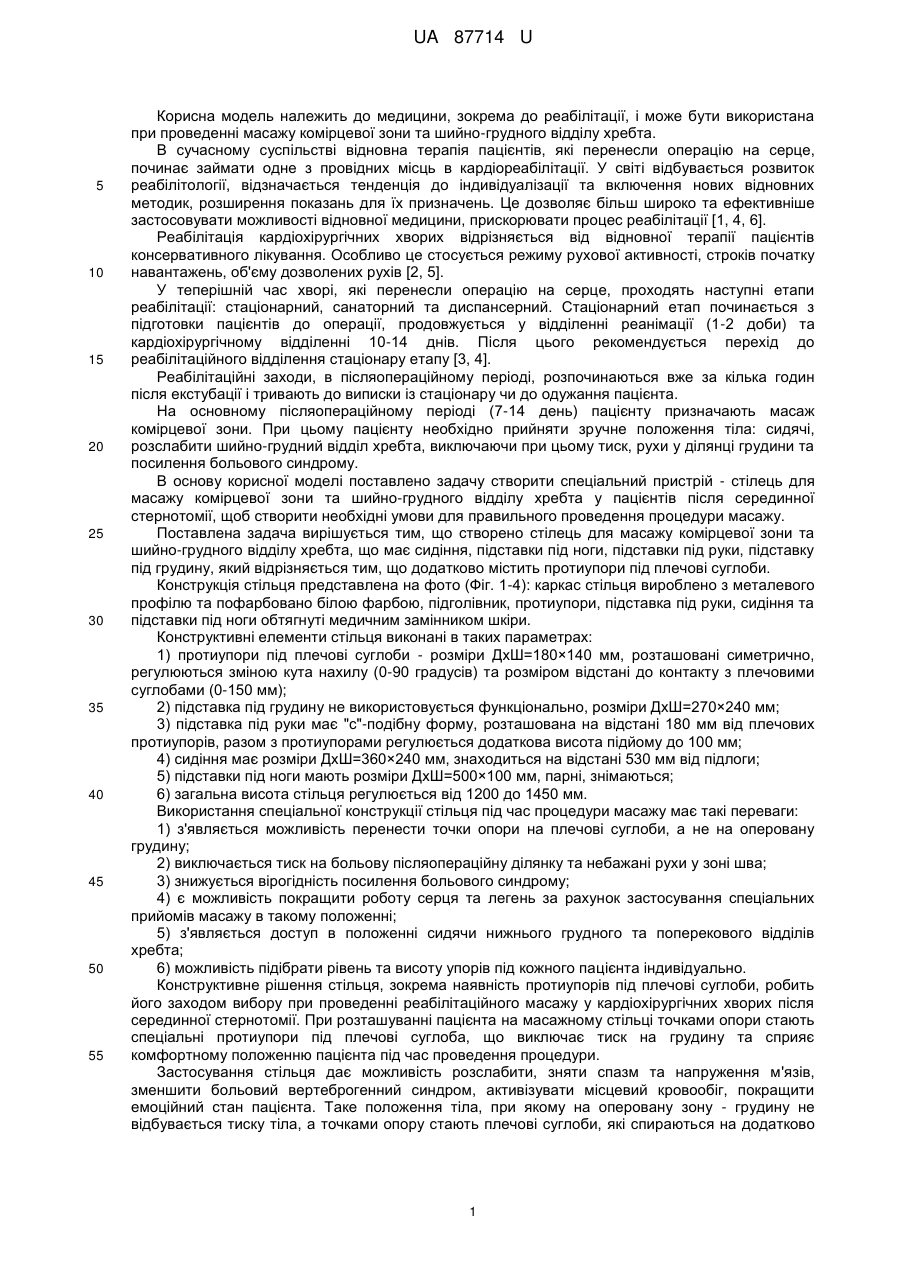

Реферат: Стілець для масажу комірцевої зони та шийно-грудного відділу хребта має сидіння, підставки під ноги, підставки під руки, підставку під грудину, який додатково містить протиупори під плечові суглоби. UA 87714 U (12) UA 87714 U UA 87714 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до реабілітації, і може бути використана при проведенні масажу комірцевої зони та шийно-грудного відділу хребта. В сучасному суспільстві відновна терапія пацієнтів, які перенесли операцію на серце, починає займати одне з провідних місць в кардіореабілітації. У світі відбувається розвиток реабілітології, відзначається тенденція до індивідуалізації та включення нових відновних методик, розширення показань для їх призначень. Це дозволяє більш широко та ефективніше застосовувати можливості відновної медицини, прискорювати процес реабілітації [1, 4, 6]. Реабілітація кардіохірургічних хворих відрізняється від відновної терапії пацієнтів консервативного лікування. Особливо це стосується режиму рухової активності, строків початку навантажень, об'єму дозволених рухів [2, 5]. У теперішній час хворі, які перенесли операцію на серце, проходять наступні етапи реабілітації: стаціонарний, санаторний та диспансерний. Стаціонарний етап починається з підготовки пацієнтів до операції, продовжується у відділенні реанімації (1-2 доби) та кардіохірургічному відділенні 10-14 днів. Після цього рекомендується перехід до реабілітаційного відділення стаціонару етапу [3, 4]. Реабілітаційні заходи, в післяопераційному періоді, розпочинаються вже за кілька годин після екстубації і тривають до виписки із стаціонару чи до одужання пацієнта. На основному післяопераційному періоді (7-14 день) пацієнту призначають масаж комірцевої зони. При цьому пацієнту необхідно прийняти зручне положення тіла: сидячі, розслабити шийно-грудний відділ хребта, виключаючи при цьому тиск, рухи у ділянці грудини та посилення больового синдрому. В основу корисної моделі поставлено задачу створити спеціальний пристрій - стілець для масажу комірцевої зони та шийно-грудного відділу хребта у пацієнтів після серединної стернотомії, щоб створити необхідні умови для правильного проведення процедури масажу. Поставлена задача вирішується тим, що створено стілець для масажу комірцевої зони та шийно-грудного відділу хребта, що має сидіння, підставки під ноги, підставки під руки, підставку під грудину, який відрізняється тим, що додатково містить протиупори під плечові суглоби. Конструкція стільця представлена на фото (Фіг. 1-4): каркас стільця вироблено з металевого профілю та пофарбовано білою фарбою, підголівник, протиупори, підставка під руки, сидіння та підставки під ноги обтягнуті медичним замінником шкіри. Конструктивні елементи стільця виконані в таких параметрах: 1) протиупори під плечові суглоби - розміри ДхШ=180×140 мм, розташовані симетрично, регулюються зміною кута нахилу (0-90 градусів) та розміром відстані до контакту з плечовими суглобами (0-150 мм); 2) підставка під грудину не використовується функціонально, розміри ДхШ=270×240 мм; 3) підставка під руки має "с"-подібну форму, розташована на відстані 180 мм від плечових протиупорів, разом з протиупорами регулюється додаткова висота підйому до 100 мм; 4) сидіння має розміри ДхШ=360×240 мм, знаходиться на відстані 530 мм від підлоги; 5) підставки під ноги мають розміри ДхШ=500×100 мм, парні, знімаються; 6) загальна висота стільця регулюється від 1200 до 1450 мм. Використання спеціальної конструкції стільця під час процедури масажу має такі переваги: 1) з'являється можливість перенести точки опори на плечові суглоби, а не на оперовану грудину; 2) виключається тиск на больову післяопераційну ділянку та небажані рухи у зоні шва; 3) знижується вірогідність посилення больового синдрому; 4) є можливість покращити роботу серця та легень за рахунок застосування спеціальних прийомів масажу в такому положенні; 5) з'являється доступ в положенні сидячи нижнього грудного та поперекового відділів хребта; 6) можливість підібрати рівень та висоту упорів під кожного пацієнта індивідуально. Конструктивне рішення стільця, зокрема наявність протиупорів під плечові суглоби, робить його заходом вибору при проведенні реабілітаційного масажу у кардіохірургічних хворих після серединної стернотомії. При розташуванні пацієнта на масажному стільці точками опори стають спеціальні протиупори під плечові суглоба, що виключає тиск на грудину та сприяє комфортному положенню пацієнта під час проведення процедури. Застосування стільця дає можливість розслабити, зняти спазм та напруження м'язів, зменшити больовий вертеброгенний синдром, активізувати місцевий кровообіг, покращити емоційний стан пацієнта. Таке положення тіла, при якому на оперовану зону - грудину не відбувається тиску тіла, а точками опору стають плечові суглоби, які спираються на додатково 1 UA 87714 U 5 10 15 20 25 сконструйовані протиупори забезпечує комфортне та безпечне розташування хворого під час процедури. Проведення масажу комірцевої зони та шийно-грудного відділу хребта на цьому пристрої здійснюється наступним чином (Фіг. 3, 4): пацієнт розташовується на сидінні спиною до масажисту, під його зріст та атомічні особливості встановлюються висота та кут нахилу підголівника, протиупорів, підбирається зручне положення для ніг (з підставками чи без). При наданні тілу правильної та комфортної позиції починається процедура масажу. Приклади Згідно із запропонованою методикою проведення масажу комірцевої зони та шийно-грудного відділу хребта у хворих після серединної стернотомії проходили реабілітацію 40 хворих після перенесеної операції на серці. Ранній післяопераційний період та віддалені результати довели ефективність запропонованої конструкції стільця для масажу. Запропонований пристрій є ефективним та перспективним засобом в реабілітації кардіохірургічних хворих, доступним та економічно-вигідним й може буди широко впроваджений в профільну реабілітацію та відновне лікування. Джерела інформації: 1. Кремнева Л.В., Ефанов Ю.М., Абатурова О.В. и др. Прогностические факторы и исходы повреждений миокарда, возникающих в связи с операцией коронарного шунтирования // Кардиология и сердечнососудистая хирургия. - 2010. - № 5 (3). - С. 24-30. 2. Медицинская реабилитация: Руководство для врачей / под ред. В.А. Епифанова. - М: МЕДпресс-информ, 2005. - 328 с. 3. Реабилитация при заболеваниях сердца и суставов / С.М. Носков, В.А. Маргазин, А.Н. Шкребко и др. - М.: ГЭОТАР-Медиа, 2010. - 640 с. 4. Іпатов А.В., Дроздова І.В., Лисунець О.М., Ханюкова І.Я. Хвороби системи кровообігу як основна причина інвалідизації // Український терапевтичний журнал.-2011. - № 4. - С. 121-126. 5. Adams J., Cline M.J., Hubbard M. et al. A new paradigm for postcardiac event resistance exercise guidelines // Am J Cardiol.-2006. - Vol. 97. - № 2. - P. 281-286. 6. Velazquez E.J., Lee K.L., Deja M.A., et al. Coronary-Artery Bypass Surgery in Patients with Left Ventricular Dysfunction. N Engl J Med 2011; 351:1724-1729. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Стілець для масажу комірцевої зони та шийно-грудного відділу хребта, що має сидіння, підставки під ноги, підставки під руки, підставку під грудину, який відрізняється тим, що додатково містить протиупори під плечові суглоби. 2 UA 87714 U 3 UA 87714 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
