Пристрій корекції кольорорізницевих сигналів у кодуючому пристрої системи секам

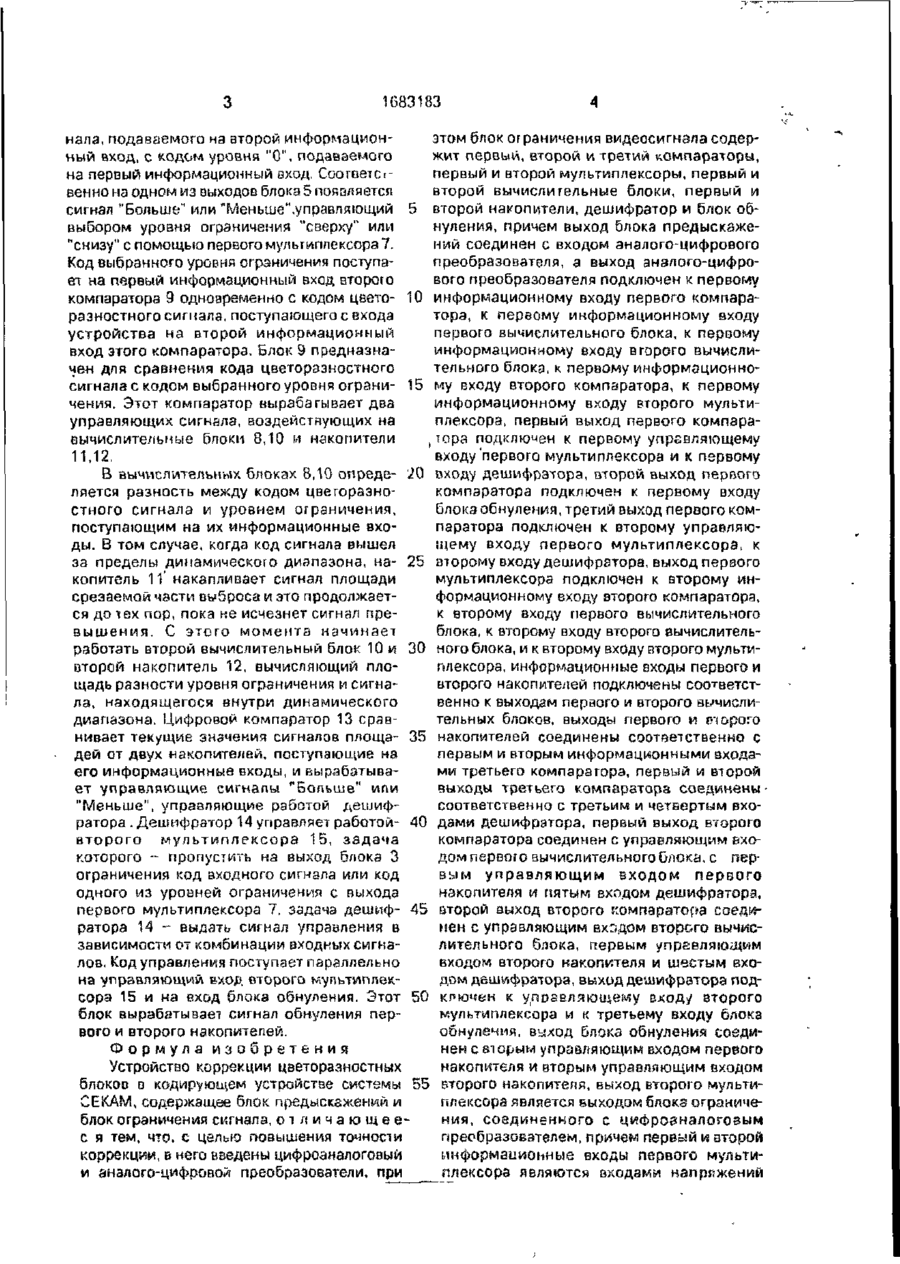

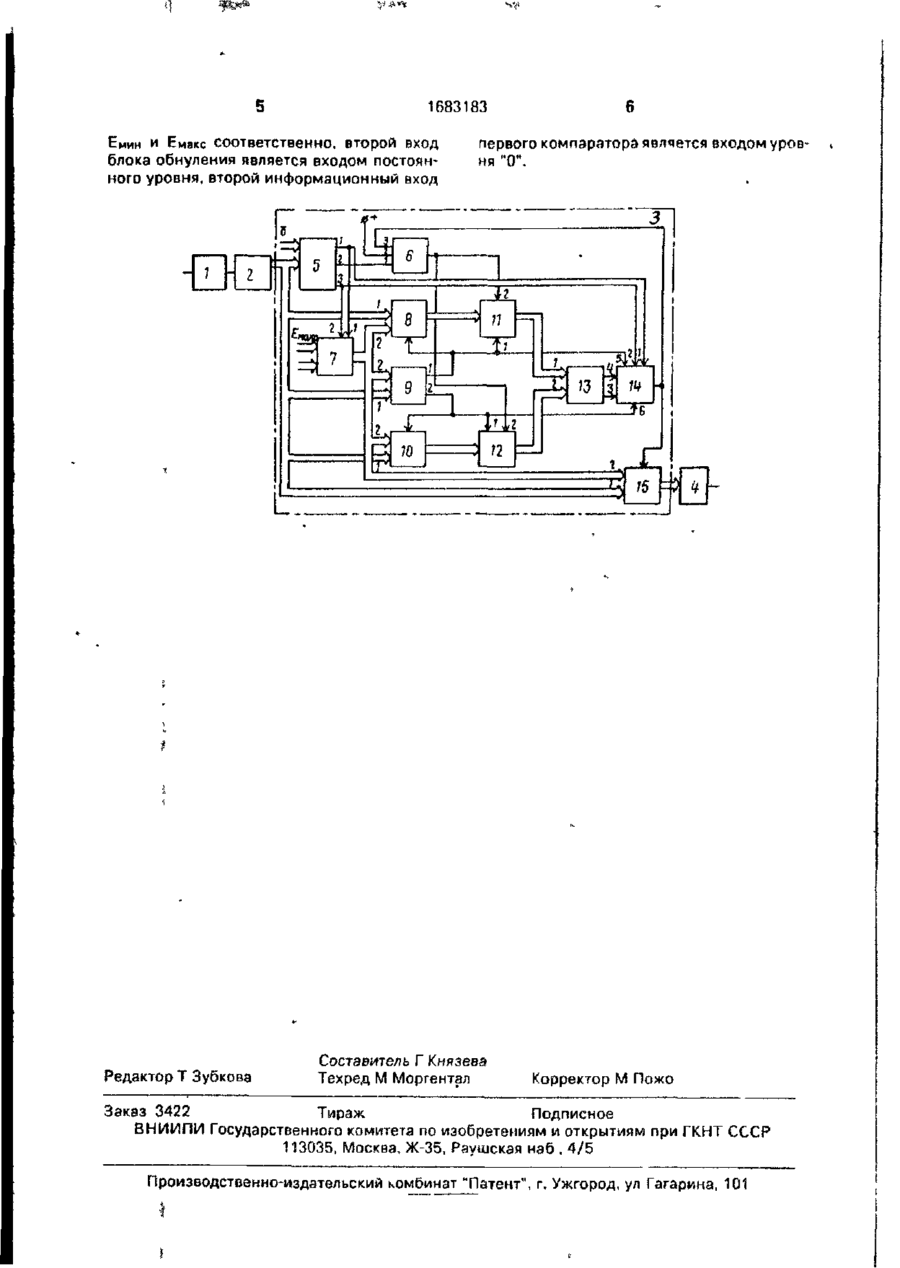

Изобретение относится к кодирующим устройствам цветного телевидения системы СЕКАМ. Цель изобретения - повышение точности коррекции. Устройство содержит блок 1 предыскажений, аналого-цифровой преобразователь 2, блок 3 ограничений, цифроаналоговый преобразователь 4, первый компаратор 5, блок 6 обнуления, первый мультиплексор 7, первый вычислительный блок 8, второй компаратор 9, второй вычислительный блок 10, первый 11 и второй 12 на копители, третий цифровой компаратор 13, дешифратор 14, второй мультиплексор 15. Предыскаженный видеосигнал поступает на вход первого компаратора 5, где сравнивается с кодом уровня "0" Второй цифровой компаратор 9 предназначен для сравнения кода цветоразностного сигнала с кодом выбранного уровня ограничения Этот компаратор 9 вырабатывает управляющие сигналы "Больше" и "Меньше". Первый накопитель 11 накапливает сигнал площади срезаемой части выброса и зто накопление продолжается до тех пор, пока не исчезнет сигнал превышения. С этого момента начинает работать блок 10 и второй накопитель 12, рассчитывающий площадь разности уровня ограничения и сигнала, находящегося внутри динамического диапазона. Компаратор 13 сравнивает текущие значения сигналов площадей от накопителей 11 и 12. Устройство построено так, что искажения, возникающие при ограничении цветоразностного предыскаженного сигнала, сводятся к минимуму. I ил. Изобретение относится к кодирующим устройствам цветного телевидения системы СЕКАМ Целью изобретения является повышение точности коррекции. На чертеже приведена структурная схема предлагаемого устройства. Устройство содержит блок 1 предыскажений, аналого-цифровой преобразователь (АЦП) 2, блок 3 ограничений, цифроаналоговый преобразователь (ЦАП) 4, первый компэрзтор 5, блок 6 обнуления, первый мультиплексор 7, первый вычислительный блок 8, второй компаратор 9, второй вычислительный блок 10, первый 11 и второй 12 накопители, третий компаратор 13, дешифратор 14, второй мультиплексор !5. Предлагаемое устройство работает следующим образом, На вход цепи предыскажений поступает цветорззностный сигнал. С помощью АЦП предыскажении сигнал преобоаоуєтея в цифровую форму Первый компаратор 5 осуществляет сравнение цифрового кода сиг 1683183 нала, подаваемого на второй информационэтом блок or раничения видеосигнала содерный вход, с кодом уровня "О", подаваемого жит первый, второй и третий компараторы, на первый информационный вход, Соогветсгпервый и второй мультиплексоры, первый и венно на одном из выходов блока 5 появляется второй вычислительные блоки, первый и сигнал "Больше" или "Меньше",управляющий 5 второй накопители, дешифратор и блок обвыбором уровня ограничения "сверку14 или нуления, причем выход блока предыскаже"снизу" с помощью первого мультиплексора 7. ний соединен с входом аналого-цифрового Код выбранного уровня ограничения поступапреобразователя, а выход аналого-цифроет на первый информационный вход второго вого преобразователя подключен к первому компаратора 9 одновременно с кодом цвето- 10 информационному входу первого компарараэностного сигнала, поступающего с входа тора, к первому информационному входу устройства на второй информационный первого вычислительного блока, к первому вход этого компаратора. Блок 9 предназнаинформационному входу второго вычисличен для сравнения кода цветоразностного тельного блока, к первому информационносигнала с кодом выбранного уровня ограни- 15 му входу второго компаратора, к первому чения. Этот компаратор вырабатывает два информационному входу второго мультиуправляющих сигнала, воздействующих на плексора, первый выход первого компаравычислительные блоки 8,10 и накопители ( тора подключен к первому управляющему 11,12, входу первого мультиплексора и к первому В вычислительных блоках 8,10 опреде- 2$ оходу дешифратора, второй выход первого ляется разность между кодом цвегоразнокомпаратора подключен к первому входу стного сигнала и уровнем ограничения, блока обнуления, третий выход первого компоступающим на их информационные вхопаратора подключен к второму управляюды. В том случае, когда код сигнала вышел щему входу первого мультиплексора, к за пределы динамического диапазона, на- 25 второму входу дешифратора, выход первого копитель 11' накапливает сигнал площади мультиплексора подключен к второму инсрезаемой части выброса и это продолжаетформационному входу второго компаратора, ся до тех пор, пока не исчезнет сигнал прек второму входу первого вычислительного вышения. С этого момента начинает блока, к второму входу второго вычислительработать второй вычислительный блок 10 и 30 ного блока, и к второму входу второго мультивторой накопитель 12, вычисляющий плоплексора, информационные входы первого и щадь разности уровня ограничения и сигнавторого накопителей подключены соответстла, находящегося внутри динамического венно к выходам первого и второго вычислидиапазона. Цифровой компаратор 13 сравтельных блоков, выходы первого и глорого нивает текущие значения сигналов площа- 35 накопителей соединены соответственно с дей от двух накопителей, поступающие на первым и вторым информационными входаего информационные входы, и вырабатывами третьего компаратора, первый и второй ет управляющие сигналы "Больше" или выходы третьего компаратора соединены "Меньше", управляющие работой дешифсоответственно с третьим и четвертым вхоратора . Дешифратор 14 управляет работой- 40 дами дешифратора, первый выход второго второго мультиплексора 15, задача компаратора соединен с управляющим вхокоторого -- пропустить на выход блока 3 дом первого вычислительного блока, с перограничения код входного сигнала или код вым управляющим входом первого одного из уровней ограничения с выхода накопителя и пятым входом дешифратора, первого мультиплексора 7, задача дешиф- 45 второй выход второго компаратора соедиратора 14 - выдать сигнал управления в нен с управляющим входом второго вычисзависимости от комбинации входных сигналительного блока, первым управляющим лов. Код управления поступает параллельно входом второго накопителя и шестым вхона управляющем вход второго мультиплекдом дешифратора, выход дешифратора подсора 15 и на вход блока обнуления. Этот 50 ключей к у поэвяяюш,еку входу второго ( блок вырабатывает сигнал обнуления пермультиплексора и к третьему входу блока вого и второго накопителей. обнуления, выход блока обнуления соедиОормула изобретения нен с вторым управляющим входом первого Устройство коррекции цветоразностных накопителя и вторым управляющим входом блоков в кодирующем устройстве системы 55 второго накопителя, выход второго мультиСЕКАМ, содержащее блок предыскажений и плексора является выходом блока ограничеблок ограничения сигнала, о т л и ч а ю щ е е ния, соединенного с циФроаналоговым с я тем, что, с целью повышения точности преобразователем, причем первый и второй коррекции, Б него введены цифроаналоговый информационные входы первого мультии аналого-цифровой преобразователи, при плексора являются входами напряжений 1683183 Емии и Емакс соответственно, второй вход блока обнуления является входом постоянного уровня, второй информационный вход первого компаратора является входом уров- * ня "О". ШгП г п -ДИВ Щ ю п г L: Редактор Т Зубкова Составитель Г Князева Техред М Моргентал Корректор М Пожо Заказ 3422 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская нэб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
