Маскувальний матеріал

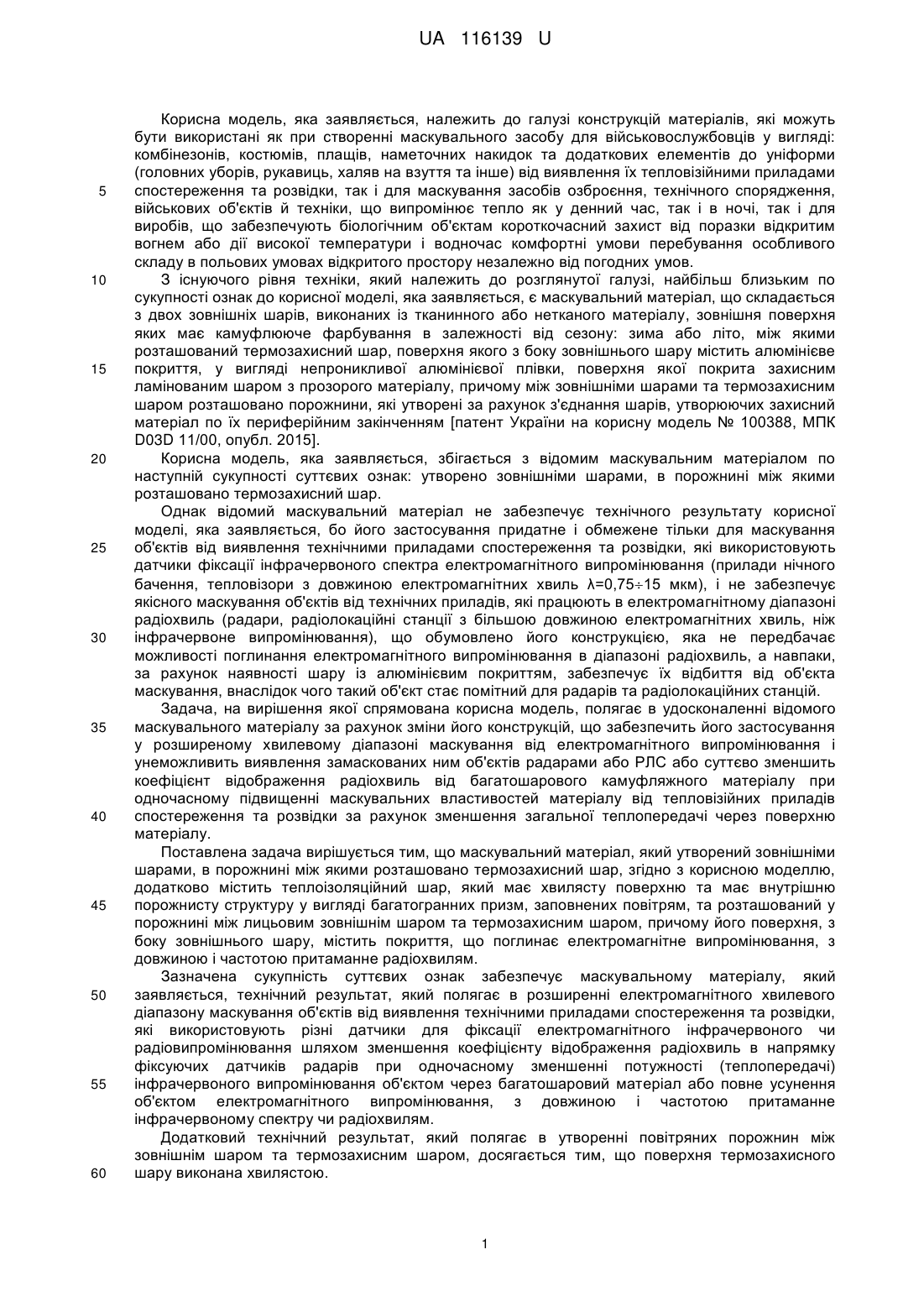

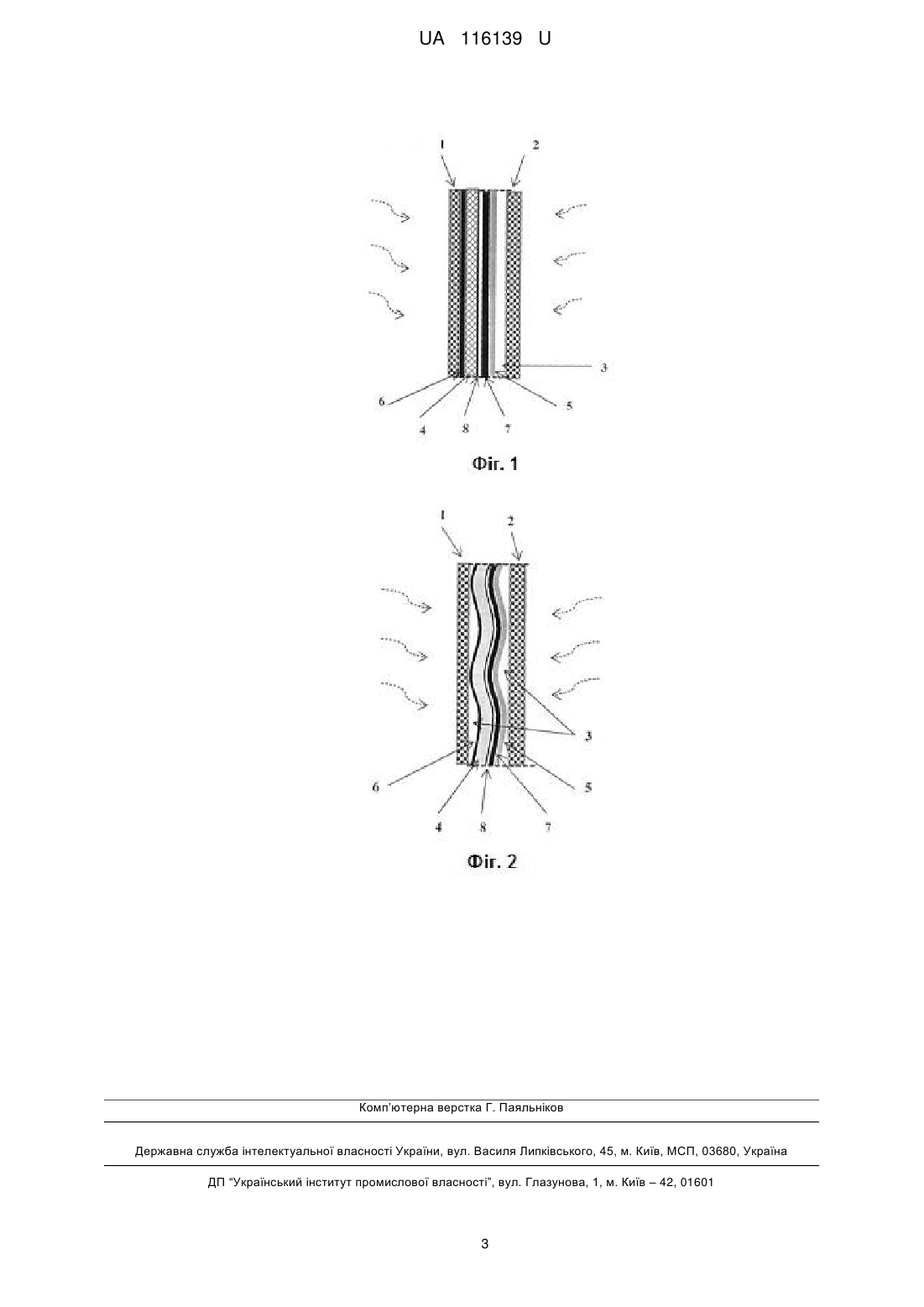

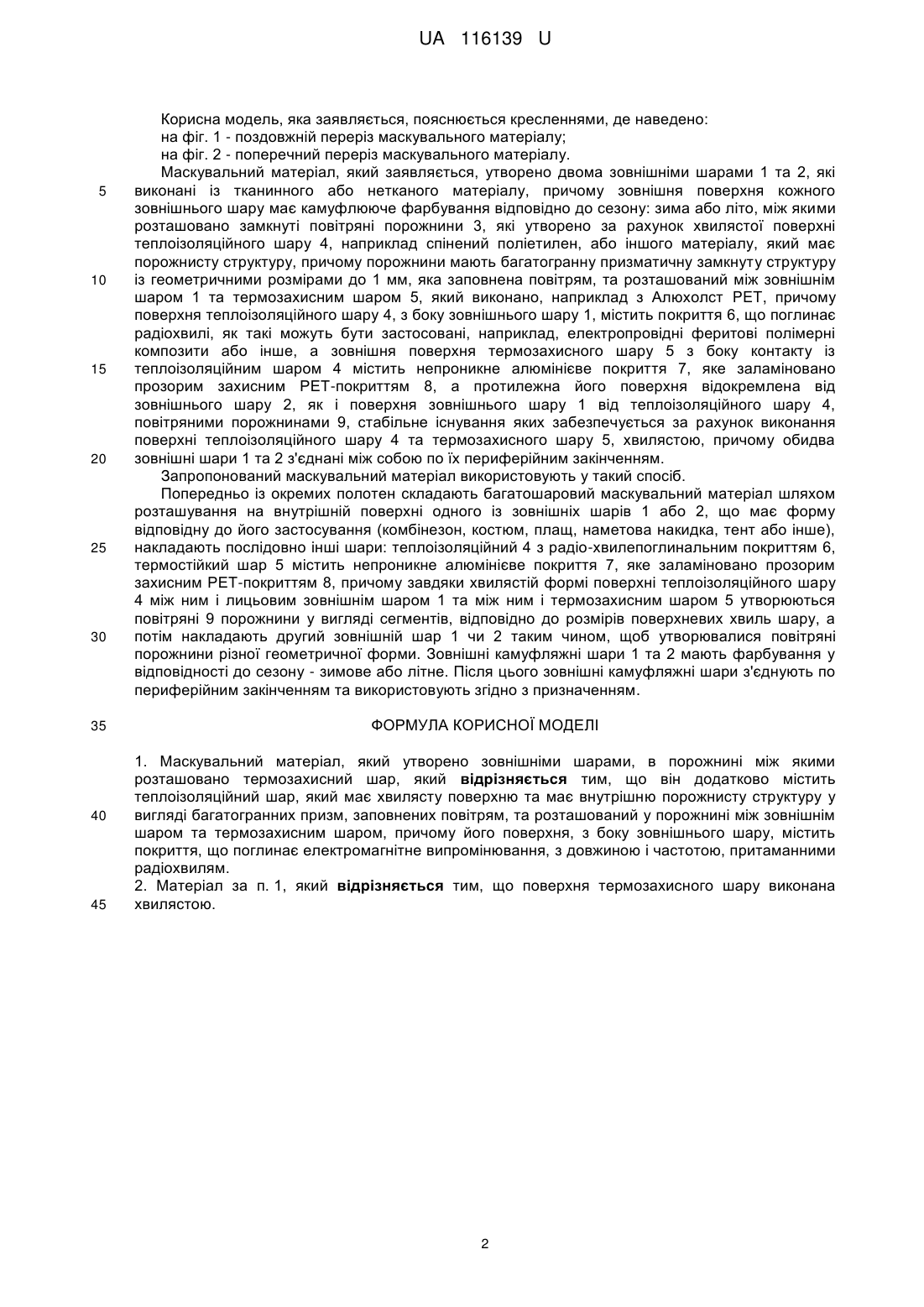

Реферат: Маскувальний матеріал утворений зовнішніми шарами, в порожнині між якими розташовано термозахисний шар. Додатково введено теплоізоляційний шар, який має хвилясту поверхню та має внутрішню порожнисту структуру у вигляді багатогранних призм, заповнених повітрям, та розташований у порожнині між зовнішнім шаром та термозахисним шаром. При цьому його поверхня, з боку зовнішнього шару, містить покриття, що поглинає електромагнітне випромінювання, з довжиною і частотою, притаманними радіохвилям. UA 116139 U (54) МАСКУВАЛЬНИЙ МАТЕРІАЛ UA 116139 U UA 116139 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до галузі конструкцій матеріалів, які можуть бути використані як при створенні маскувального засобу для військовослужбовців у вигляді: комбінезонів, костюмів, плащів, наметочних накидок та додаткових елементів до уніформи (головних уборів, рукавиць, халяв на взуття та інше) від виявлення їх тепловізійними приладами спостереження та розвідки, так і для маскування засобів озброєння, технічного спорядження, військових об'єктів й техніки, що випромінює тепло як у денний час, так і в ночі, так і для виробів, що забезпечують біологічним об'єктам короткочасний захист від поразки відкритим вогнем або дії високої температури і водночас комфортні умови перебування особливого складу в польових умовах відкритого простору незалежно від погодних умов. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким по сукупності ознак до корисної моделі, яка заявляється, є маскувальний матеріал, що складається з двох зовнішніх шарів, виконаних із тканинного або нетканого матеріалу, зовнішня поверхня яких має камуфлююче фарбування в залежності від сезону: зима або літо, між якими розташований термозахисний шар, поверхня якого з боку зовнішнього шару містить алюмінієве покриття, у вигляді непроникливої алюмінієвої плівки, поверхня якої покрита захисним ламінованим шаром з прозорого матеріалу, причому між зовнішніми шарами та термозахисним шаром розташовано порожнини, які утворені за рахунок з'єднання шарів, утворюючих захисний матеріал по їх периферійним закінченням [патент України на корисну модель № 100388, МПК D03D 11/00, опубл. 2015]. Корисна модель, яка заявляється, збігається з відомим маскувальним матеріалом по наступній сукупності суттєвих ознак: утворено зовнішніми шарами, в порожнині між якими розташовано термозахисний шар. Однак відомий маскувальний матеріал не забезпечує технічного результату корисної моделі, яка заявляється, бо його застосування придатне і обмежене тільки для маскування об'єктів від виявлення технічними приладами спостереження та розвідки, які використовують датчики фіксації інфрачервоного спектра електромагнітного випромінювання (прилади нічного бачення, тепловізори з довжиною електромагнітних хвиль λ=0,7515 мкм), і не забезпечує якісного маскування об'єктів від технічних приладів, які працюють в електромагнітному діапазоні радіохвиль (радари, радіолокаційні станції з більшою довжиною електромагнітних хвиль, ніж інфрачервоне випромінювання), що обумовлено його конструкцією, яка не передбачає можливості поглинання електромагнітного випромінювання в діапазоні радіохвиль, а навпаки, за рахунок наявності шару із алюмінієвим покриттям, забезпечує їх відбиття від об'єкта маскування, внаслідок чого такий об'єкт стає помітний для радарів та радіолокаційних станцій. Задача, на вирішення якої спрямована корисна модель, полягає в удосконаленні відомого маскувального матеріалу за рахунок зміни його конструкцій, що забезпечить його застосування у розширеному хвилевому діапазоні маскування від електромагнітного випромінювання і унеможливить виявлення замаскованих ним об'єктів радарами або РЛС або суттєво зменшить коефіцієнт відображення радіохвиль від багатошарового камуфляжного матеріалу при одночасному підвищенні маскувальних властивостей матеріалу від тепловізійних приладів спостереження та розвідки за рахунок зменшення загальної теплопередачі через поверхню матеріалу. Поставлена задача вирішується тим, що маскувальний матеріал, який утворений зовнішніми шарами, в порожнині між якими розташовано термозахисний шар, згідно з корисною моделлю, додатково містить теплоізоляційний шар, який має хвилясту поверхню та має внутрішню порожнисту структуру у вигляді багатогранних призм, заповнених повітрям, та розташований у порожнині між лицьовим зовнішнім шаром та термозахисним шаром, причому його поверхня, з боку зовнішнього шару, містить покриття, що поглинає електромагнітне випромінювання, з довжиною і частотою притаманне радіохвилям. Зазначена сукупність суттєвих ознак забезпечує маскувальному матеріалу, який заявляється, технічний результат, який полягає в розширенні електромагнітного хвилевого діапазону маскування об'єктів від виявлення технічними приладами спостереження та розвідки, які використовують різні датчики для фіксації електромагнітного інфрачервоного чи радіовипромінювання шляхом зменшення коефіцієнту відображення радіохвиль в напрямку фіксуючих датчиків радарів при одночасному зменшенні потужності (теплопередачі) інфрачервоного випромінювання об'єктом через багатошаровий матеріал або повне усунення об'єктом електромагнітного випромінювання, з довжиною і частотою притаманне інфрачервоному спектру чи радіохвилям. Додатковий технічний результат, який полягає в утворенні повітряних порожнин між зовнішнім шаром та термозахисним шаром, досягається тим, що поверхня термозахисного шару виконана хвилястою. 1 UA 116139 U 5 10 15 20 25 30 35 40 45 Корисна модель, яка заявляється, пояснюється кресленнями, де наведено: на фіг. 1 - поздовжній переріз маскувального матеріалу; на фіг. 2 - поперечний переріз маскувального матеріалу. Маскувальний матеріал, який заявляється, утворено двома зовнішніми шарами 1 та 2, які виконані із тканинного або нетканого матеріалу, причому зовнішня поверхня кожного зовнішнього шару має камуфлююче фарбування відповідно до сезону: зима або літо, між якими розташовано замкнуті повітряні порожнини 3, які утворено за рахунок хвилястої поверхні теплоізоляційного шару 4, наприклад спінений поліетилен, або іншого матеріалу, який має порожнисту структуру, причому порожнини мають багатогранну призматичну замкнуту структуру із геометричними розмірами до 1 мм, яка заповнена повітрям, та розташований між зовнішнім шаром 1 та термозахисним шаром 5, який виконано, наприклад з Алюхолст PET, причому поверхня теплоізоляційного шару 4, з боку зовнішнього шару 1, містить покриття 6, що поглинає радіохвилі, як такі можуть бути застосовані, наприклад, електропровідні феритові полімерні композити або інше, а зовнішня поверхня термозахисного шару 5 з боку контакту із теплоізоляційним шаром 4 містить непроникне алюмінієве покриття 7, яке заламіновано прозорим захисним РЕТ-покриттям 8, а протилежна його поверхня відокремлена від зовнішнього шару 2, як і поверхня зовнішнього шару 1 від теплоізоляційного шару 4, повітряними порожнинами 9, стабільне існування яких забезпечується за рахунок виконання поверхні теплоізоляційного шару 4 та термозахисного шару 5, хвилястою, причому обидва зовнішні шари 1 та 2 з'єднані між собою по їх периферійним закінченням. Запропонований маскувальний матеріал використовують у такий спосіб. Попередньо із окремих полотен складають багатошаровий маскувальний матеріал шляхом розташування на внутрішній поверхні одного із зовнішніх шарів 1 або 2, що має форму відповідну до його застосування (комбінезон, костюм, плащ, наметова накидка, тент або інше), накладають послідовно інші шари: теплоізоляційний 4 з радіо-хвилепоглинальним покриттям 6, термостійкий шар 5 містить непроникне алюмінієве покриття 7, яке заламіновано прозорим захисним РЕТ-покриттям 8, причому завдяки хвилястій формі поверхні теплоізоляційного шару 4 між ним і лицьовим зовнішнім шаром 1 та між ним і термозахисним шаром 5 утворюються повітряні 9 порожнини у вигляді сегментів, відповідно до розмірів поверхневих хвиль шару, а потім накладають другий зовнішній шар 1 чи 2 таким чином, щоб утворювалися повітряні порожнини різної геометричної форми. Зовнішні камуфляжні шари 1 та 2 мають фарбування у відповідності до сезону - зимове або літне. Після цього зовнішні камуфляжні шари з'єднують по периферійним закінченням та використовують згідно з призначенням. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Маскувальний матеріал, який утворено зовнішніми шарами, в порожнині між якими розташовано термозахисний шар, який відрізняється тим, що він додатково містить теплоізоляційний шар, який має хвилясту поверхню та має внутрішню порожнисту структуру у вигляді багатогранних призм, заповнених повітрям, та розташований у порожнині між зовнішнім шаром та термозахисним шаром, причому його поверхня, з боку зовнішнього шару, містить покриття, що поглинає електромагнітне випромінювання, з довжиною і частотою, притаманними радіохвилям. 2. Матеріал за п. 1, який відрізняється тим, що поверхня термозахисного шару виконана хвилястою. 2 UA 116139 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
