Покриття для підлоги

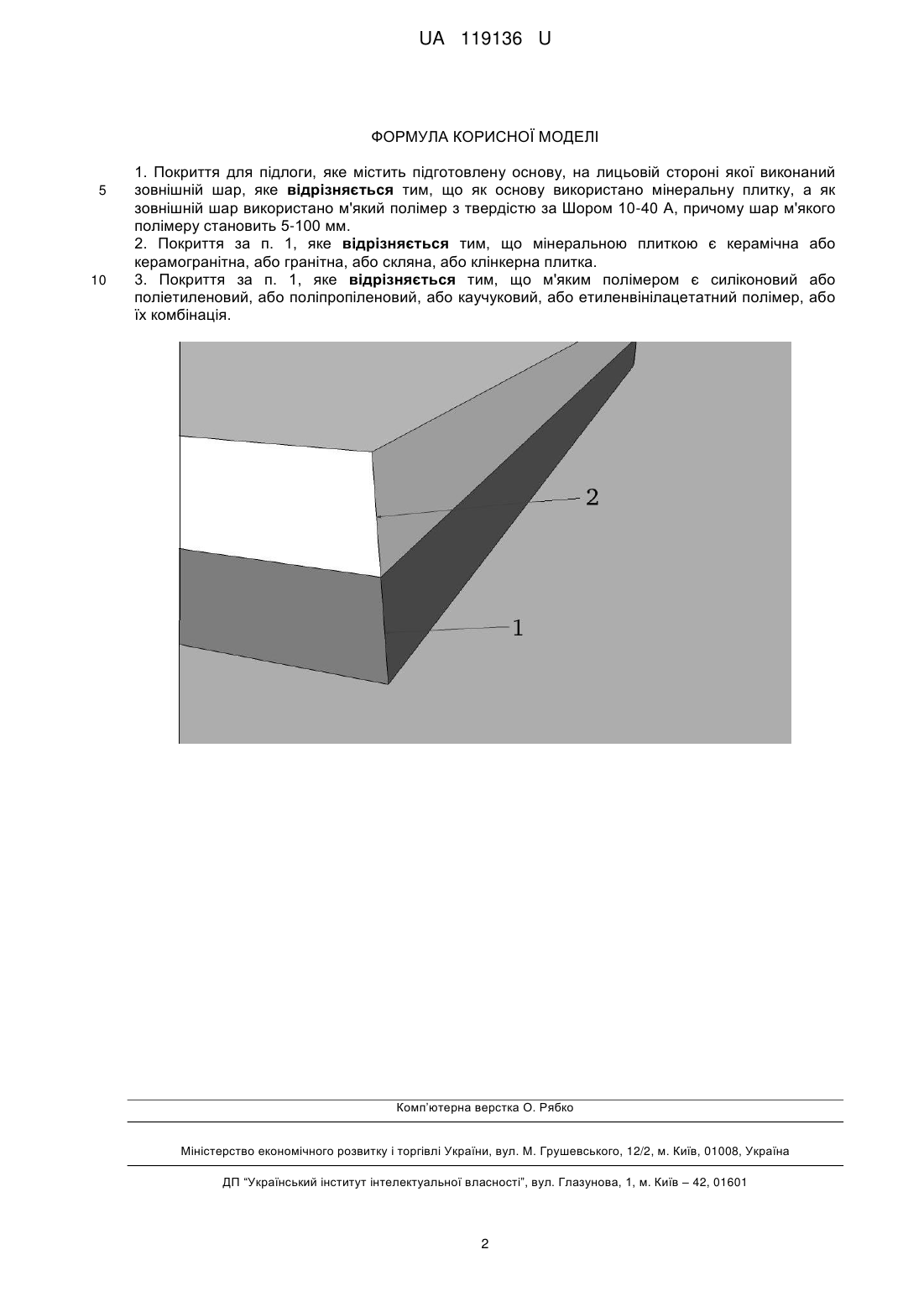

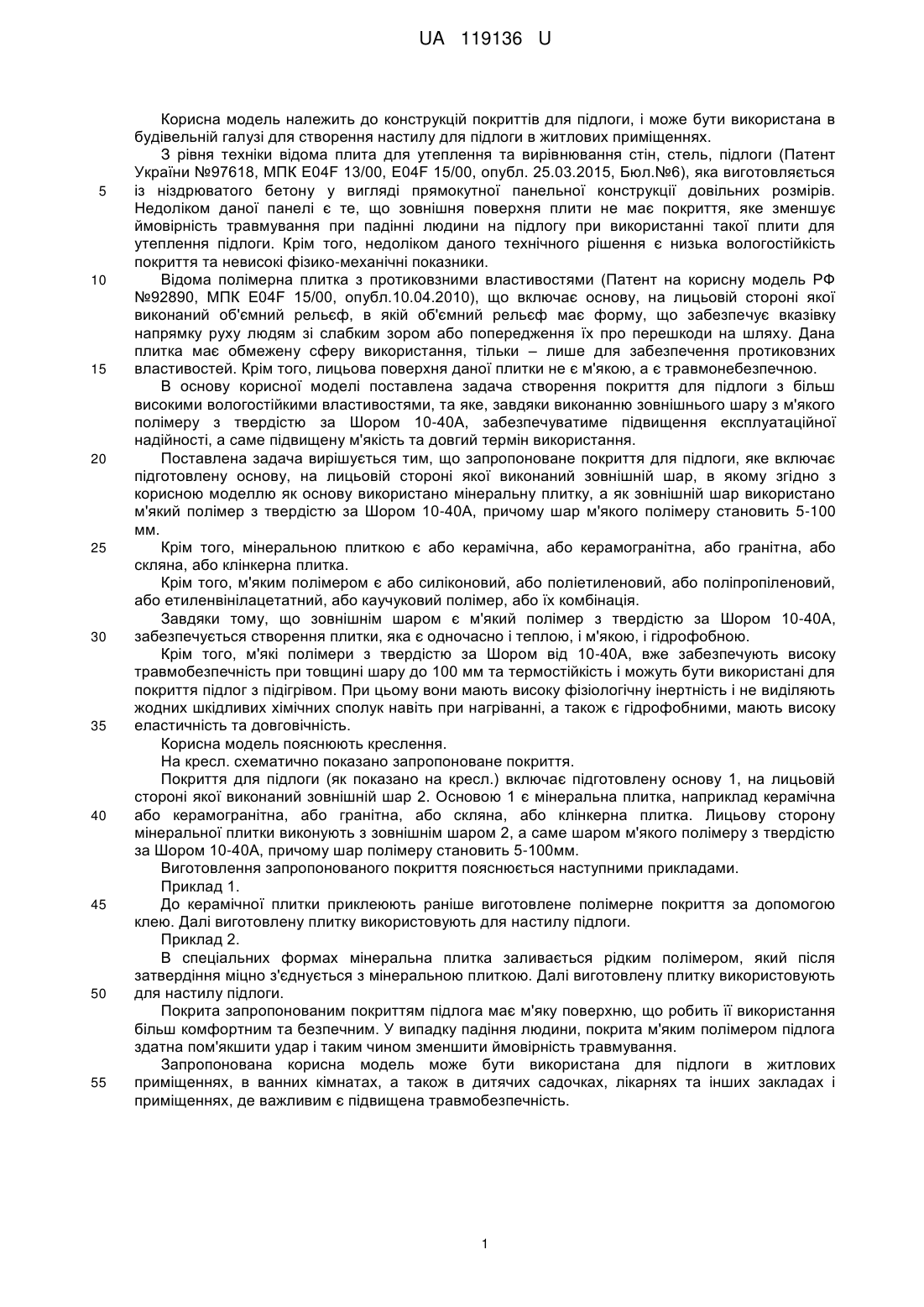

Реферат: Покриття для підлоги містить підготовлену основу, на лицьовій стороні якої виконаний зовнішній шар. Як основу використано мінеральну плитку, а як зовнішній шар використано м'який полімер з твердістю за Шором 10-40 А, причому шар м'якого полімеру становить 5-100 мм. UA 119136 U (54) ПОКРИТТЯ ДЛЯ ПІДЛОГИ UA 119136 U UA 119136 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкцій покриттів для підлоги, і може бути використана в будівельній галузі для створення настилу для підлоги в житлових приміщеннях. З рівня техніки відома плита для утеплення та вирівнювання стін, стель, підлоги (Патент України №97618, МПК E04F 13/00, E04F 15/00, опубл. 25.03.2015, Бюл.№6), яка виготовляється із ніздрюватого бетону у вигляді прямокутної панельної конструкції довільних розмірів. Недоліком даної панелі є те, що зовнішня поверхня плити не має покриття, яке зменшує ймовірність травмування при падінні людини на підлогу при використанні такої плити для утеплення підлоги. Крім того, недоліком даного технічного рішення є низька вологостійкість покриття та невисокі фізико-механічні показники. Відома полімерна плитка з протиковзними властивостями (Патент на корисну модель РФ №92890, МПК E04F 15/00, опубл.10.04.2010), що включає основу, на лицьовій стороні якої виконаний об'ємний рельєф, в якій об'ємний рельєф має форму, що забезпечує вказівку напрямку руху людям зі слабким зором або попередження їх про перешкоди на шляху. Дана плитка має обмежену сферу використання, тільки – лише для забезпечення протиковзних властивостей. Крім того, лицьова поверхня даної плитки не є м'якою, а є травмонебезпечною. В основу корисної моделі поставлена задача створення покриття для підлоги з більш високими вологостійкими властивостями, та яке, завдяки виконанню зовнішнього шару з м'якого полімеру з твердістю за Шором 10-40А, забезпечуватиме підвищення експлуатаційної надійності, а саме підвищену м'якість та довгий термін використання. Поставлена задача вирішується тим, що запропоноване покриття для підлоги, яке включає підготовлену основу, на лицьовій стороні якої виконаний зовнішній шар, в якому згідно з корисною моделлю як основу використано мінеральну плитку, а як зовнішній шар використано м'який полімер з твердістю за Шором 10-40А, причому шар м'якого полімеру становить 5-100 мм. Крім того, мінеральною плиткою є або керамічна, або керамогранітна, або гранітна, або скляна, або клінкерна плитка. Крім того, м'яким полімером є або силіконовий, або поліетиленовий, або поліпропіленовий, або етиленвінілацетатний, або каучуковий полімер, або їх комбінація. Завдяки тому, що зовнішнім шаром є м'який полімер з твердістю за Шором 10-40А, забезпечується створення плитки, яка є одночасно і теплою, і м'якою, і гідрофобною. Крім того, м'які полімери з твердістю за Шором від 10-40А, вже забезпечують високу травмобезпечність при товщині шару до 100 мм та термостійкість і можуть бути використані для покриття підлог з підігрівом. При цьому вони мають високу фізіологічну інертність і не виділяють жодних шкідливих хімічних сполук навіть при нагріванні, а також є гідрофобними, мають високу еластичність та довговічність. Корисна модель пояснюють креслення. На кресл. схематично показано запропоноване покриття. Покриття для підлоги (як показано на кресл.) включає підготовлену основу 1, на лицьовій стороні якої виконаний зовнішній шар 2. Основою 1 є мінеральна плитка, наприклад керамічна або керамогранітна, або гранітна, або скляна, або клінкерна плитка. Лицьову сторону мінеральної плитки виконують з зовнішнім шаром 2, а саме шаром м'якого полімеру з твердістю за Шором 10-40А, причому шар полімеру становить 5-100мм. Виготовлення запропонованого покриття пояснюється наступними прикладами. Приклад 1. До керамічної плитки приклеюють раніше виготовлене полімерне покриття за допомогою клею. Далі виготовлену плитку використовують для настилу підлоги. Приклад 2. В спеціальних формах мінеральна плитка заливається рідким полімером, який після затвердіння міцно з'єднується з мінеральною плиткою. Далі виготовлену плитку використовують для настилу підлоги. Покрита запропонованим покриттям підлога має м'яку поверхню, що робить її використання більш комфортним та безпечним. У випадку падіння людини, покрита м'яким полімером підлога здатна пом'якшити удар і таким чином зменшити ймовірність травмування. Запропонована корисна модель може бути використана для підлоги в житлових приміщеннях, в ванних кімнатах, а також в дитячих садочках, лікарнях та інших закладах і приміщеннях, де важливим є підвищенатравмобезпечність. 1 UA 119136 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Покриття для підлоги, яке містить підготовлену основу, на лицьовій стороні якої виконаний зовнішній шар, яке відрізняється тим, що як основу використано мінеральну плитку, а як зовнішній шар використано м'який полімер з твердістю за Шором 10-40 А, причому шар м'якого полімеру становить 5-100 мм. 2. Покриття за п. 1, яке відрізняється тим, що мінеральною плиткою є керамічна або керамогранітна, або гранітна, або скляна, або клінкерна плитка. 3. Покриття за п. 1, яке відрізняється тим, що м'яким полімером є силіконовий або поліетиленовий, або поліпропіленовий, або каучуковий, або етиленвінілацетатний полімер, або їх комбінація. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
