Насадка для дозованого введення лікарського препарату в носову порожнину

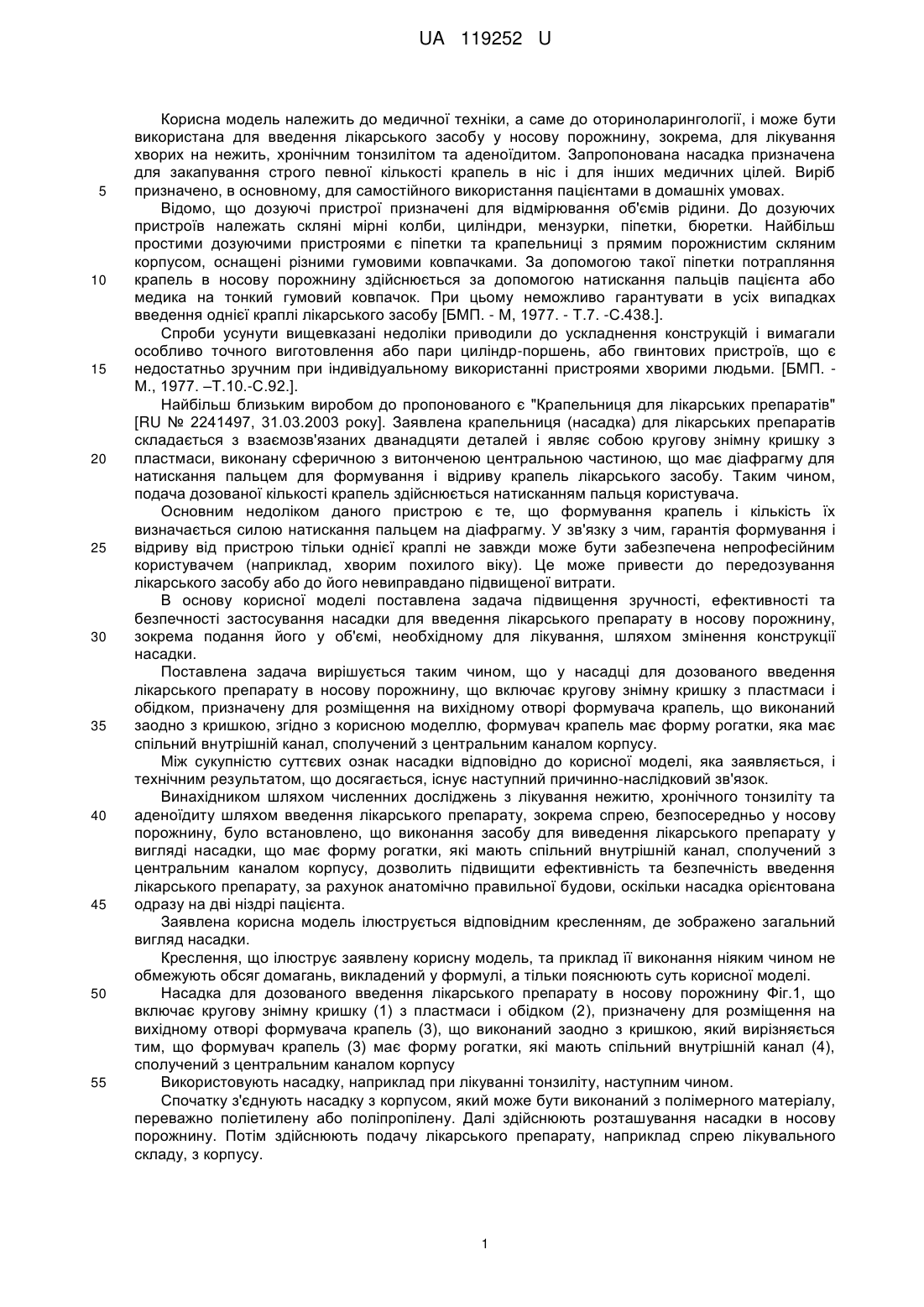

Реферат: UA 119252 U UA 119252 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичної техніки, а саме до оториноларингології, і може бути використана для введення лікарського засобу у носову порожнину, зокрема, для лікування хворих на нежить, хронічним тонзилітом та аденоїдитом. Запропонована насадка призначена для закапування строго певної кількості крапель в ніс і для інших медичних цілей. Виріб призначено, в основному, для самостійного використання пацієнтами в домашніх умовах. Відомо, що дозуючі пристрої призначені для відмірювання об'ємів рідини. До дозуючих пристроїв належать скляні мірні колби, циліндри, мензурки, піпетки, бюретки. Найбільш простими дозуючими пристроями є піпетки та крапельниці з прямим порожнистим скляним корпусом, оснащені різними гумовими ковпачками. За допомогою такої піпетки потрапляння крапель в носову порожнину здійснюється за допомогою натискання пальців пацієнта або медика на тонкий гумовий ковпачок. При цьому неможливо гарантувати в усіх випадках введення однієї краплі лікарського засобу [БМП. - М, 1977. - Т.7. -С.438.]. Спроби усунути вищевказані недоліки приводили до ускладнення конструкцій і вимагали особливо точного виготовлення або пари циліндр-поршень, або гвинтових пристроїв, що є недостатньо зручним при індивідуальному використанні пристроями хворими людьми. [БМП. М., 1977. –Т.10.-С.92.]. Найбільш близьким виробом до пропонованого є "Крапельниця для лікарських препаратів" [RU № 2241497, 31.03.2003 року]. Заявлена крапельниця (насадка) для лікарських препаратів складається з взаємозв'язаних дванадцяти деталей і являє собою кругову знімну кришку з пластмаси, виконану сферичною з витонченою центральною частиною, що має діафрагму для натискання пальцем для формування і відриву крапель лікарського засобу. Таким чином, подача дозованої кількості крапель здійснюється натисканням пальця користувача. Основним недоліком даного пристрою є те, що формування крапель і кількість їх визначається силою натискання пальцем на діафрагму. У зв'язку з чим, гарантія формування і відриву від пристрою тільки однієї краплі не завжди може бути забезпечена непрофесійним користувачем (наприклад, хворим похилого віку). Це може привести до передозування лікарського засобу або до його невиправдано підвищеної витрати. В основу корисної моделі поставлена задача підвищення зручності, ефективності та безпечності застосування насадки для введення лікарського препарату в носову порожнину, зокрема подання його у об'ємі, необхідному для лікування, шляхом змінення конструкції насадки. Поставлена задача вирішується таким чином, що у насадці для дозованого введення лікарського препарату в носову порожнину, що включає кругову знімну кришку з пластмаси і обідком, призначену для розміщення на вихідному отворі формувача крапель, що виконаний заодно з кришкою, згідно з корисною моделлю, формувач крапель має форму рогатки, яка має спільний внутрішній канал, сполучений з центральним каналом корпусу. Між сукупністю суттєвих ознак насадки відповідно до корисної моделі, яка заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Винахідником шляхом численних досліджень з лікування нежитю, хронічного тонзиліту та аденоїдиту шляхом введення лікарського препарату, зокрема спрею, безпосередньо у носову порожнину, було встановлено, що виконання засобу для виведення лікарського препарату у вигляді насадки, що має форму рогатки, які мають спільний внутрішній канал, сполучений з центральним каналом корпусу, дозволить підвищити ефективність та безпечність введення лікарського препарату, за рахунок анатомічно правильної будови, оскільки насадка орієнтована одразу на дві ніздрі пацієнта. Заявлена корисна модель ілюструється відповідним кресленням, де зображено загальний вигляд насадки. Креслення, що ілюструє заявлену корисну модель, та приклад її виконання ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Насадка для дозованого введення лікарського препарату в носову порожнину Фіг.1, що включає кругову знімну кришку (1) з пластмаси і обідком (2), призначену для розміщення на вихідному отворі формувача крапель (3), що виконаний заодно з кришкою, який вирізняється тим, що формувач крапель (3) має форму рогатки, які мають спільний внутрішній канал (4), сполучений з центральним каналом корпусу Використовують насадку, наприклад при лікуванні тонзиліту, наступним чином. Спочатку з'єднують насадку з корпусом, який може бути виконаний з полімерного матеріалу, переважно поліетилену або поліпропілену. Далі здійснюють розташування насадки в носову порожнину. Потім здійснюють подачу лікарського препарату, наприклад спрею лікувального складу, з корпусу. 1 UA 119252 U Таким чином, заявлена корисна модель дозволяє, враховуючи індивідуальну анатомічну особливість носової порожнини, легко і максимально ефективно здійснити доставку лікарського препарату до носової порожнини. За рахунок надійної і зручної конструкції пристрою досягається швидкий лікувальний ефект при лікуванні нежитю, тонзиліту та аденоїдиту. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Насадка для дозованого введення лікарського препарату в носову порожнину, що включає кругову знімну кришку з пластмаси з обідком, призначену для розміщення на вихідному отворі формувача крапель, що виконаний заодно з кришкою, яка відрізняється тим, що формувач крапель має форму рогатки, які мають спільний внутрішній канал, сполучений з центральним каналом корпусу. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
