Киснева фурма з центральним підводом охолоджувателя

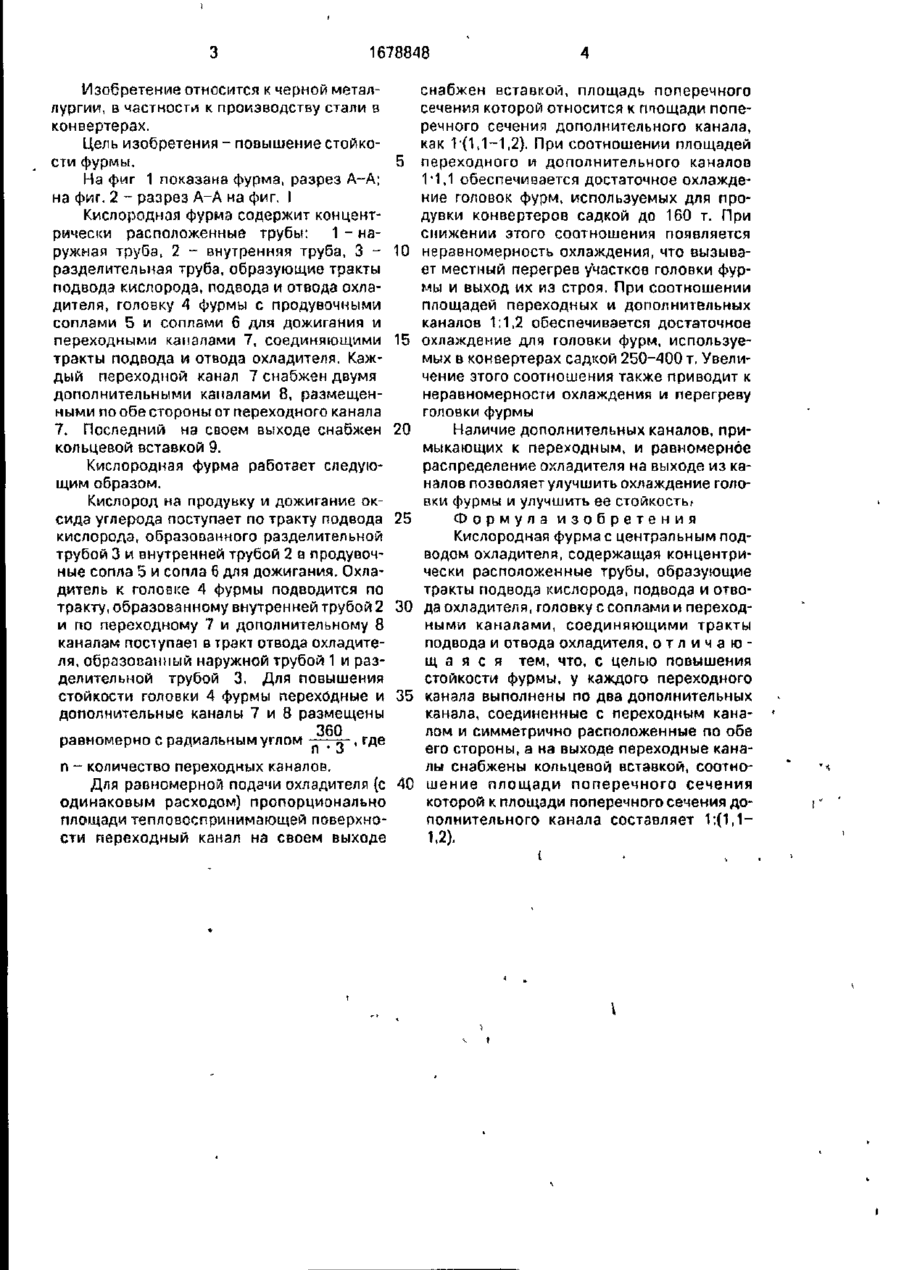

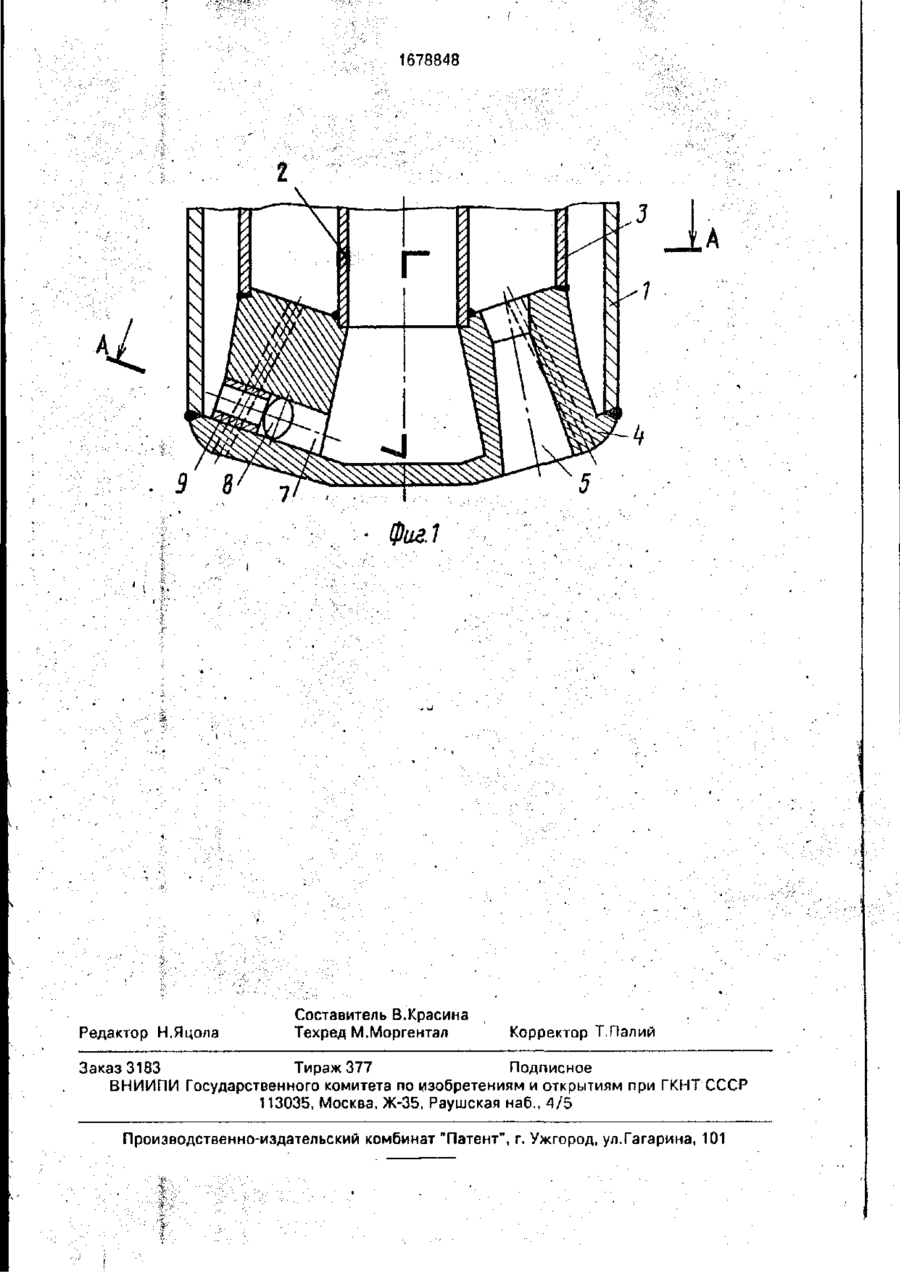

Изобретение относится к черной металлургии, в частности к производству стали в конвертерах. Цель изобретения - повышение СТОЙКОСТИ фурмы. Кислородная фурма содержит концентрически расположенные наружную 1, внутреннюю 2 и разделительную 3 трубы, образующие тракты подвода кислорода, подвода и отвода охладителя, головку 4 фурмы с продувочными 5 соплами и соплами 6 для дожигания и переходными каналами 7, соединяющими тракты подвода и отвода охладителя Каждый переходной канал 7 снабжен двумя дополнительными каналами 8, размещенными по обе стороны от переходного канала 7. Переходной канал 7 на своем выходе снабжен кольцевой вставкой 9 Осевые линии между переходными 7 и дополнительными 8 каналами на выходе в горизонтальной плоскости размещены равномерно с радиальным углом < ^ их радиального угла, где п - количест во переходных каналов. Переходной канал 7 на своем выходе снабжен кольцевой вставкой 9, площадь поперечного сечения которой относится к площади поперечного сечения дополнительного канала 8 как V.(1,1-1,2) Кольцевая вставка 9 создает дополнительное сопротивление охладителю при его движении по переходному каналу 7 и это дает возможность направить охладитель с равными расходами по переходным 7 и дополнительным 8 каналам Равномерное распределение выходных отверстий каналов обеспечивает равномерное распределение охладителя в головке фурмы и способствует повышению стойкости фурмы. 2 ил. ел 00 00 оэ 1678848 Изобретение относится к черной металлургии, в частности к производству стали в конвертерах. Цель изобретения - повышение стойкости фурмы. На фиг 1 показана фурма, разрез А-А; на фиг. 2 - разрез А-А на фиг. I Кислородная фурма содержит концентрически расположенные трубы: 1 - наружная труба, 2 - внутренняя труба, 3 разделительная труба, образующие тракты подвода кислорода, подвода и отвода охладителя, головку 4 фурмы с продувочными соплами 5 и соплами 6 для дожигания и переходными каналами 7, соединяющими тракты подвода и отвода охладителя. Каждый переходной канал 7 снабжен двумя дополнительными каналами 8, размещенными по обе стороны от переходного канала 7. Последний на своем выходе снабжен кольцевой вставкой 9. 5 10 15 20 Кислородная фурма работает следующим образом. Кислород на продуьку и дожигание оксида углерода поступает по тракту подвода 25 кислорода, образованного разделительной трубой 3 и внутренней трубой 2 в продувочные сопла 5 и сопла 6 для дожигания. Охладитель к головке 4 фурмы подводится по тракту, образованному внутренней трубой 2 30 и по переходному 7 и дополнительному 8 каналам поступаеі в тракт отвода охладителя, образованный наружной трубой 1 и разделительной трубой 3. Для повышения стойкости головки 4 фурмы переходные и 35 дополнительные каналы 7 и 8 размещены 360 равномерно с радиальным углом где п п количество переходных каналов. Для равномерной подачи охладителя (с 40 одинаковым расходом) пропорционально площади тепловоспринимающей поверхности переходный канал на своем выходе снабжен вставкой, площадь поперечного сечения которой относится к гиощади поперечного сечения дополнительного канала, как 1*(1,1-1,2). При соотношении площадей переходного и дополнительного каналов 1*1,1 обеспечивается достаточное охлаждение головок фурм, используемых для продувки конвертеров садкой до 160 т. При снижении этого соотношения появляется неравномерность охлаждения, что вызывает местный перегрев участков головки фурмы и выход их из строя. При соотношении площадей переходных и дополнительных каналов 1:1,2 обеспечивается достаточное охлаждение для головки фурм, используемых в конвертерах садкой 250-400 т. Увеличение этого соотношения также приводит к неравномерности охлаждения и перегреву головки фурмы Наличие дополнительных каналов, примыкающих к переходным, и равномерное распределение охладителя на выходе из каналов позволяет улучшить охлаждение головки фурМЫ И УЛУЧШИТЬ ЄЄ СТОЙКОСТЬ; Формула изобретения Кислородная фурма с центральным подводом охладителя, содержащая концентрически расположенные трубы, образующие тракты подвода кислорода, подвода и отвода охладителя, головку с соплами и переходными каналами, соединяющими тракты подвода и отвода охладителя, о т л и ч а ю щ а я с я тем, что, с целью повышения стойкости фурмы, у каждого переходного канала выполнены по два дополнительных канала, соединенные с переходным каналом и симметрично расположенные по обе его стороны, а на выходе переходные каналы снабжены кольцевой вставкой, соотношение площади поперечного сечения которой к площади поперечного сечения дополнительного канала составляет 1;(1,11,2). і 1678848 A 9 8 Фиг.1 t , Редактор Н.Яцола Составитель В.Красина Техред М.Моргентал Корректор Т.Палий Заказ 3183 Тираж 377 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
