Спосіб формування регулярного мікрорельєфу

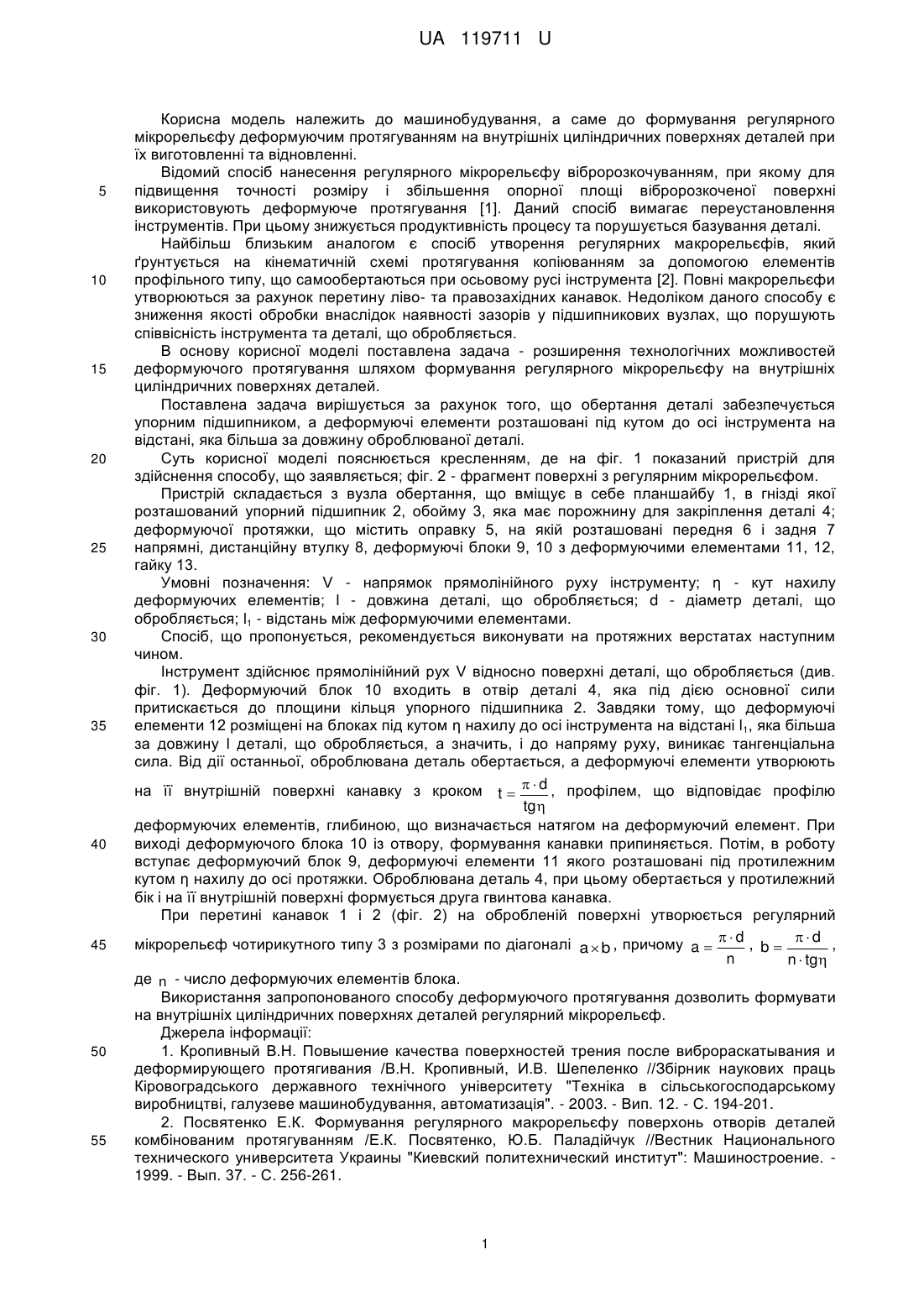

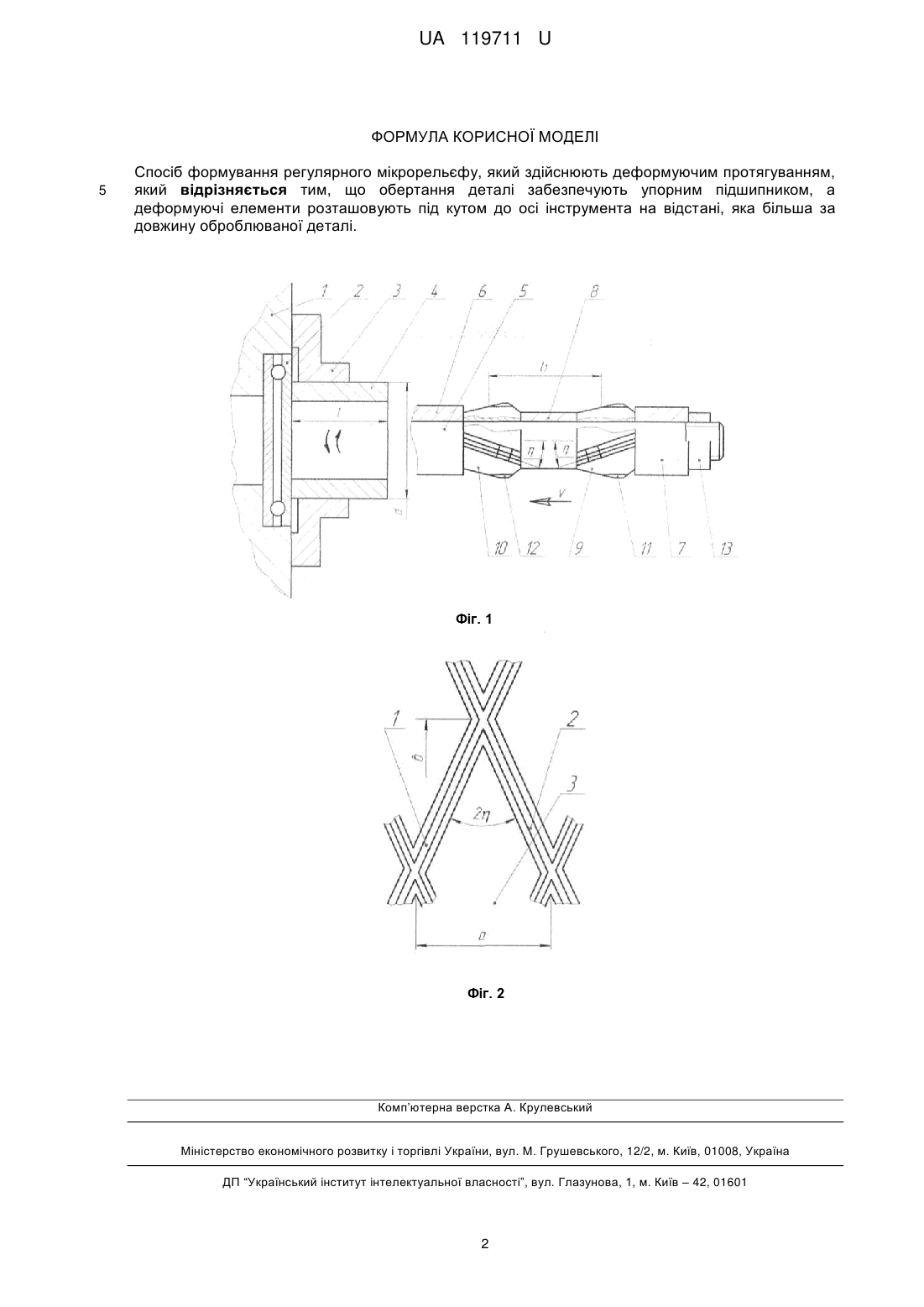

Реферат: Спосіб формування регулярного мікрорельєфу здійснюють деформуючим протягуванням. Обертання деталі забезпечують упорним підшипником, а деформуючі елементи розташовують під кутом до осі інструмента на відстані, яка більша за довжину оброблюваної деталі. UA 119711 U (12) UA 119711 U UA 119711 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування, а саме до формування регулярного мікрорельєфу деформуючим протягуванням на внутрішніх циліндричних поверхнях деталей при їх виготовленні та відновленні. Відомий спосіб нанесення регулярного мікрорельєфу вібророзкочуванням, при якому для підвищення точності розміру і збільшення опорної площі вібророзкоченої поверхні використовують деформуюче протягування [1]. Даний спосіб вимагає переустановлення інструментів. При цьому знижується продуктивність процесу та порушується базування деталі. Найбільш близьким аналогом є спосіб утворення регулярних макрорельєфів, який ґрунтується на кінематичній схемі протягування копіюванням за допомогою елементів профільного типу, що самообертаються при осьовому русі інструмента [2]. Повні макрорельєфи утворюються за рахунок перетину ліво- та правозахідних канавок. Недоліком даного способу є зниження якості обробки внаслідок наявності зазорів у підшипникових вузлах, що порушують співвісність інструмента та деталі, що обробляється. В основу корисної моделі поставлена задача - розширення технологічних можливостей деформуючого протягування шляхом формування регулярного мікрорельєфу на внутрішніх циліндричних поверхнях деталей. Поставлена задача вирішується за рахунок того, що обертання деталі забезпечується упорним підшипником, а деформуючі елементи розташовані під кутом до осі інструмента на відстані, яка більша за довжину оброблюваної деталі. Суть корисної моделі пояснюється кресленням, де на фіг. 1 показаний пристрій для здійснення способу, що заявляється; фіг. 2 - фрагмент поверхні з регулярним мікрорельєфом. Пристрій складається з вузла обертання, що вміщує в себе планшайбу 1, в гнізді якої розташований упорний підшипник 2, обойму 3, яка має порожнину для закріплення деталі 4; деформуючої протяжки, що містить оправку 5, на якій розташовані передня 6 і задня 7 напрямні, дистанційну втулку 8, деформуючі блоки 9, 10 з деформуючими елементами 11, 12, гайку 13. Умовні позначення: V - напрямок прямолінійного руху інструменту; η - кут нахилу деформуючих елементів; l - довжина деталі, що обробляється; d - діаметр деталі, що обробляється; l1 - відстань між деформуючими елементами. Спосіб, що пропонується, рекомендується виконувати на протяжних верстатах наступним чином. Інструмент здійснює прямолінійний рух V відносно поверхні деталі, що обробляється (див. фіг. 1). Деформуючий блок 10 входить в отвір деталі 4, яка під дією основної сили притискається до площини кільця упорного підшипника 2. Завдяки тому, що деформуючі елементи 12 розміщені на блоках під кутом η нахилу до осі інструмента на відстані l1, яка більша за довжину l деталі, що обробляється, а значить, і до напряму руху, виникає тангенціальна сила. Від дії останньої, оброблювана деталь обертається, а деформуючі елементи утворюють на її внутрішній поверхні канавку з кроком t    d , профілем, що відповідає профілю tg деформуючих елементів, глибиною, що визначається натягом на деформуючий елемент. При виході деформуючого блока 10 із отвору, формування канавки припиняється. Потім, в роботу вступає деформуючий блок 9, деформуючі елементи 11 якого розташовані під протилежним кутом η нахилу до осі протяжки. Оброблювана деталь 4, при цьому обертається у протилежний бік і на її внутрішній поверхні формується друга гвинтова канавка. При перетині канавок 1 і 2 (фіг. 2) на обробленій поверхні утворюється регулярний d мікрорельєф чотирикутного типу 3 з розмірами по діагоналі a  b , причому a  , b  d , n n  tg де n - число деформуючих елементів блока. Використання запропонованого способу деформуючого протягування дозволить формувати на внутрішніх циліндричних поверхнях деталей регулярний мікрорельєф. Джерела інформації: 1. Кропивный В.Н. Повышение качества поверхностей трения после виброраскатывания и деформирующего протягивания /В.Н. Кропивный, И.В. Шепеленко //Збірник наукових праць Кіровоградського державного технічного університету "Техніка в сільськогосподарському виробництві, галузеве машинобудування, автоматизація". - 2003. - Вип. 12. - С. 194-201. 2. Посвятенко Е.К. Формування регулярного макрорельєфу поверхонь отворів деталей комбінованим протягуванням /Е.К. Посвятенко, Ю.Б. Паладійчук //Вестник Национального технического университета Украины "Киевский политехнический институт": Машиностроение. 1999. - Вып. 37. - С. 256-261. 1 UA 119711 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб формування регулярного мікрорельєфу, який здійснюють деформуючим протягуванням, який відрізняється тим, що обертання деталі забезпечують упорним підшипником, а деформуючі елементи розташовують під кутом до осі інструмента на відстані, яка більша за довжину оброблюваної деталі. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
