Друкуючий пристрій

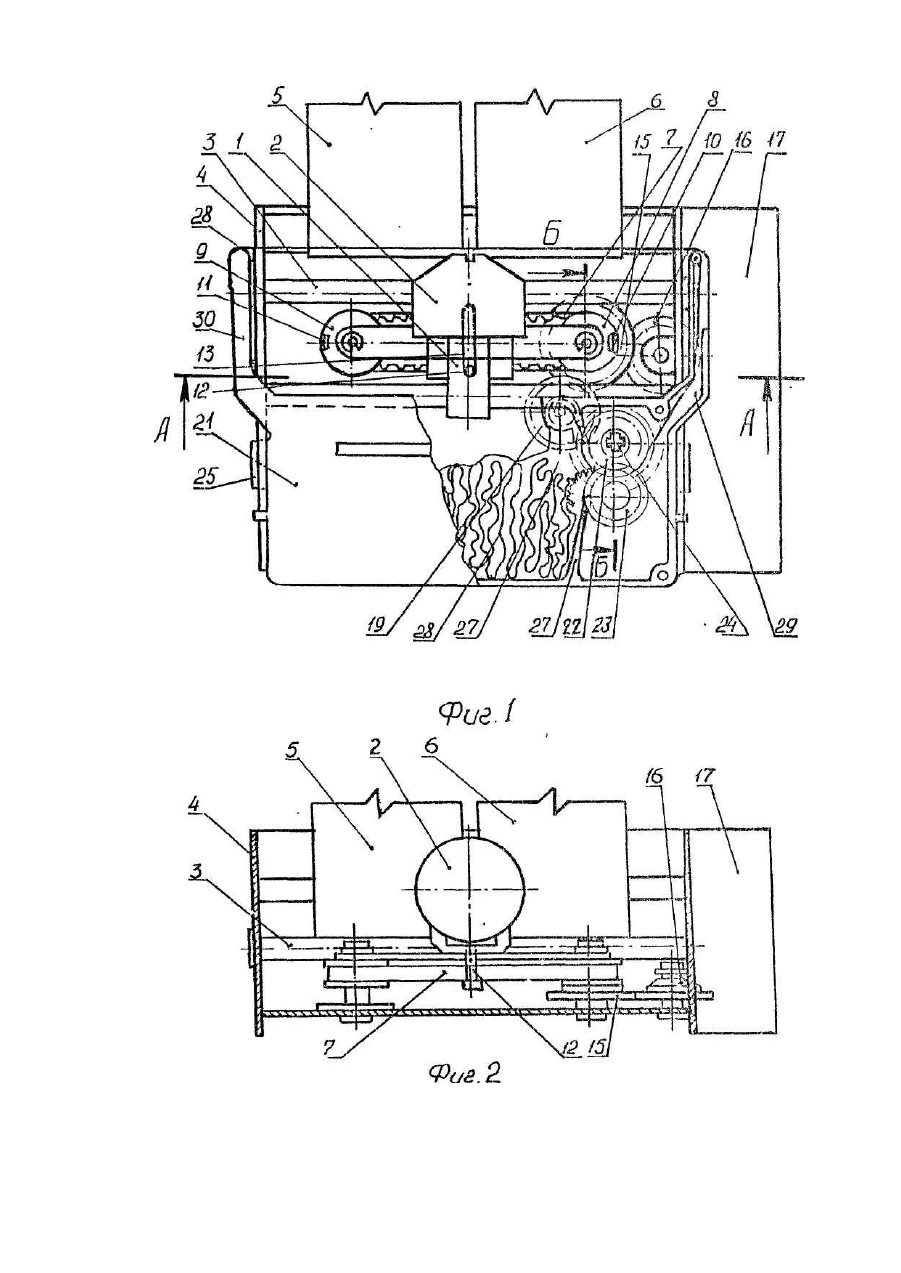

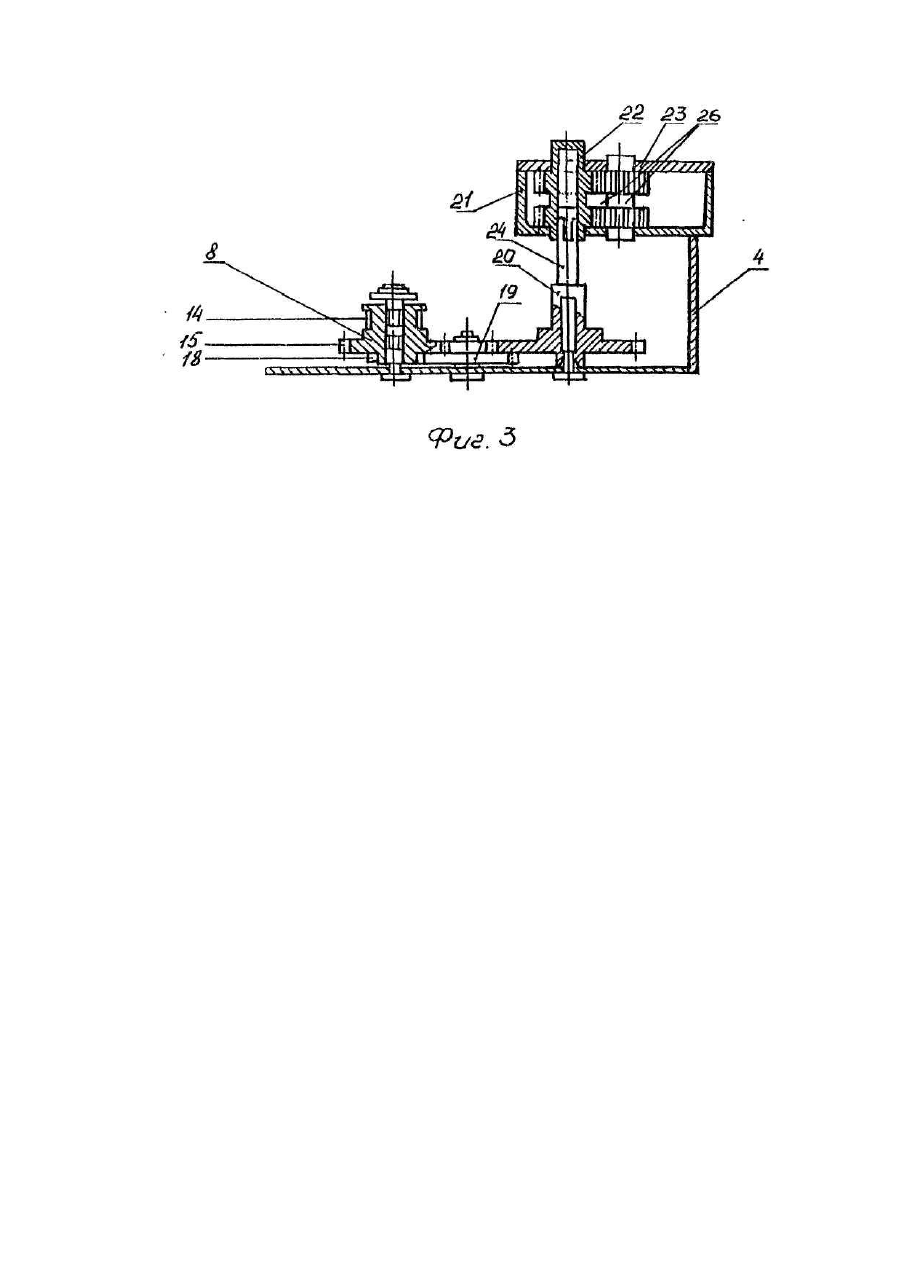

Полезная модель относится к области оргтехники и вычислительной технике, в частности к конструкции печатающих устройств (принтеров) и может быть использовано в электронных кассовых аппаратах. Известно печатающее устройство [Авт. св. СССР № 1729805, В 41 J 53/16,18.08.89], содержащее установленные в корпусе бумагоопорный элемент, подвижную крышку, установленную на направляющих, параллельно от бумагоопорного элемента, размещенную на каретке печатающую головку с леитоводителем, установленным с возможностью поворота при взаимодействии с веду-αμίΜ элементов "привода, причем бумаго-опорный элемент выполнен цилиндрической формы и установлен шарнирно в корпусе, ведущий элемент выполнен в виде фрикционного диска и установлен на валу бумагоопорного элемента, а каретка снабжена фиксатором, установленным с возможностью взаимодействия с выполненными на фрикционном диске элементами фиксации. Недостатком такого устройства является ненадежное позиционирование каретки с печатающей головкой, так как каретка снабжена фиксатором, установленным с возможностью взаимодействия с выполненным на фрикционном диске элементами фиксации, вследствие фрикционного соединения (за счет трения) возможно проскальзывание и смещение, позиции печатающей головки, что ухудшает качество печати. В качестве прототипа выбрано печатающее устройство [Авг. св. СССР № 1063633А, кл R 41 J 33/14. 12.05.82], содержащее каретку, установленную в корпусе с возможностью перемещения вдоль линии печати и несущую кассету с красящей лентой, средство перемещения красящей ленты, включающее тянущий ролик, смонтированный в кассете, и установленные соосно с тянущим роликом обгонные муфты, и привод каретки, включающий трособлочную систему, причем трос трособлочной системы привода каретки охватывает обгонные муфты средства перемещения красящей ленты, а концы троса закреплены на корпусе печатающего устройства, Применение единого привода для перемещения каретки и красящей ленты : обеспечивает простоту конструкции. Каретка, установленная в корпусе с возможностью перемещения вдоль линии печати, кассета с красящей лентой, средство перемещения красящей ленты, привод каретки - эти существенные признаки прототипа совпадают с существующими признаками заявляемой полезной модели. Недостатком этого печатающегоустройст-па является ненадежное качество печати, так кок трособлочная система взаимодействует с обгонными муфтами за счет фрикционного трения и поэтому возможно проскальзывание троса и сбои позиционирования печати, что ухудшает качество печати. В основу полезной модели поставлена задача усовершенствования печатающего устройства (принтера), в котором улучшение качества печати обеспечивается точным позиционированием каретки, механизмом перемещения каретки с одновременной синхронной с последней работой средства перемещения красящей ленты. За счет этого печать получается четкой, без сбоев, сдвига начала строк, смазывание шрифта. Поставленная задача решается тем, что в печатающем устройстве (принтере), содержащем каретку, установленную в корпусе с возможностью перемещения вдоль линии печати, механизм перемещения каретки, кассету с красящей лентой, средство перемещения красящей ленты, приводной блок, согласно полезной модели: - механизм перемещения каретки включает ведущий и ведомый зубчатые ролики, зубчатый ремень, вертикальный палец. Зубчатые ролики охвачены зубчатым ремнем, а χ реборды имеют сегментные вырезы. Один конец вертикального пальца закреплен неподвижно между зубьями зубчатого ремня, а другой конец установлен с возможностью взаимодействия в поперечную прорезь каретки; - средство перемещения красящей ленты включает сателлитную, промежуточную, тянущую и прижимную шестерни. Сателлитная и промежуточная шестерни закреплены на корпусе с возможностью взаимодействия друг с др угом (и образуют зубчатую пару). Соосно с промежуточной шестерней в корпусе кассеты установлена тянущая шестерня с возможностью взаимодействия (образующая зубчатую пару) с прижимной шестерней. На зубчатых поверхностя х тянущей и прижимной шестерен выполнены кольцевые канавки с возможностью взаимодействия с боковыми лопатками, закрепленными на корпусе кассеты. Ведущий зубчатый ролик установлен с возможностью взаимодействия с приводным блоком и сателлитной шестерней, кассета с красящей лентой закреплена на корпусе, а бесконечная красящая лента располагается вдоль линии печати и в кассете. Применение зубчатых передач для выполнения механизма перемещения каретки, средства перемещения красящей ленты и для обеспечения их взаимодействия между собой и с единым приводным блоком позволяет обеспечить более высокую, чем в прототипе, точность сихронизации работы всех звеньев устройства благодаря отсутствию проскальзывания в звеньях системы. Кроме того, люфт выбирается благодаря однонаправленному движению каждого элемента устройства. Такое выполнение механизма перемещения каретки и соединение его с кареткой позволяет четко фиксировать начало и конец строки благодаря точному позиционированию печатающей головки. Боковые лопатки предотвращают накручивание ленты на тянущую и прижимную шестерни, со храняя работоспособность устройства. Отсутствие проскальзывания в звеньях системы обеспечивает точное позиционирование печатающей головки, точно фиксированные начало и конец строки, одинаковую насыщенность отпечатка благодаря синхронизации скорости движения ленты относительно каретки. На фиг. 1 представлена плановая проекция печатающего устройства (принтера); на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 -разрез Б-Б на фиг. 1. Предложенное печатающее устройство (принтер) содержит каретку 1 с печатающей головкой 2, установленную на направляющих роликах 3 в корпусе 4 с возможностью перемещения вдоль линии печати чеков покупателя 5 и чеков контроля 6 (фиг. 1, 2). Ме ханизм перемещения каретки 1 выполнен d виде зубчатого ремня 7, который охватывает закрепленные на корпусе ведущий 8 и ведомый 9 зубчатые ролики, снабженные сегментными вырезами 10, 11 соответственно. Вертикальный палец 12 закреплен жестко одним концом во впадине между двумя зубьями зубчатого ремня 7, а другим концом вставлен с возможностью перемещения в поперечную прорезь 13 каретки 1 (фиг. 1, 2). Причем, ведущий зубчатый ролик 8 имеет три зубчатых ступени; первая ступень 14 с сегментным вырезом 10 в ребордах для зубчатого ремня 7; вторая ступень 15, взаимодействующая с выходной шестерней 16 приводного блока 17; третья ступень 18, взаимодействующая со средством перемещения красящей ленты (фиг. 3). Средство перемещения красящей ленты состоит из образующи х зубчатые пары закрепленных на корпусе 4 сателлитной 19 и промежуточной 20 шестерен и расположенных в кассете 21 тянущей 22 и прижимной 23 шестерен. Промежуточная шестерня 20 соединена соосно с тянущей 22 с помощью крестообразного валика 24. Кассета 21 установлена в корпусе 4 в фиксаторах 25. На зубчатой поверхности шестерен 22, 23 выполнены кольцевые канавки 26, с которыми взаимодействуют боковые лопатки 27 кассеты 21 и бесконечная (кольцевая) красящая лента 28, расположенная во внутренней полости кассеты 21, входных 29 и выходных 30 каналах кассеты 21 и вдоль линии печати чеков покупателя 5 и чеков контрольных 6. Боковые лопатки 27 выполнены как единое целое с корпусом кассеры 21. Сателлитная шестерня 19 взаимодействует с третьей ступенью 18 ведущего ролика 8. Описанное выше печатающее устройство (принтер) работает следующим образом; приводной блок 17 вращением против часовой стрелки выходной шестерни 16 вращает по часовой стрелке ролик 8 зубчатоременной передачи. Закрепленный на ремне 7 вертикальный палец 12 подходит к реборде зубчатого ролика 8. Геометрические размеры зубчато-ременной передачи: длина зубчатого ремня 7, расчетный диаметр зубчатых роликов 8, 9, модуль зацепления, число, шаг и профиль зубьев рассчитаны таким образом, чтобы вертикальный палец 12 при подходе к зубчатому ролику 8 постоянно совмещался с сегментным вырезом 10 в реборде зубчатого ролика 8. Происходит совместное движение вертикального пальца 12 и ведущего ролика 8. Палец 12 огибает ролик 8, одновременно другой конец пальца скользит вниз в поперечной прорези 13 каретки 1. Затем начинается возвратное движение справа налево каретки 1. Дойдя до ведомого зубчатого ролика 9, вертикальный палец 12 также совмещается с сегментным вырезом 11 в реборде зубчатого ролика 9. Происходит совместное движение вертикального пальца 12 и ведомого ролика 9. Палец 12 огибает ролик 9, одновременно другой конец пальца скользит вверх в поперечной прорези 13 каретки 1, При вращении ролика 8 его третья ступень 18 приводит в синхронное вращение средство перемещения красящей ленты. Последовательно вращаются сателлигная шестерня 19, промежуточная шестерня 20 (фиг. 3). Последняя крестообразным валиком 24 передает вращение тянущей шестерне 22 и находящейся с ней в зубчатом зацеплении прижимной шестерней 23, протягивая между последними ленту 28. Боковые лопатки 27 снимают с шестерен 22, 23 ленту 28, предотвращая ее намотку на шестерни 22, 23. Сходя с шестерен 22, 23, лента 28 при длине около 8 метров произвольно в виде мозаики располагается во внутренней полости кассеты 21. Затем лента 28 через выходной канал 30, вдоль линии печати чека покупателя 5 и чека контроля 6 и далее через входной канал проходит вн утрь кассеты 21. Печатающее устройство обладает следующими преимуществами перед прототипом: - перемещение каретки с печатающей головкой вдоль линии печати происходит равномерно, без проскальзывания, что обеспечивает четкое позиционирование и качество печати; - синхронно с движением каретки происходит перемещение бесконечной красящей ленты вдоль линии печати, благодаря чему оттиск на чеках получается четким, не смазанным, т.е. улучшается качество печати.
