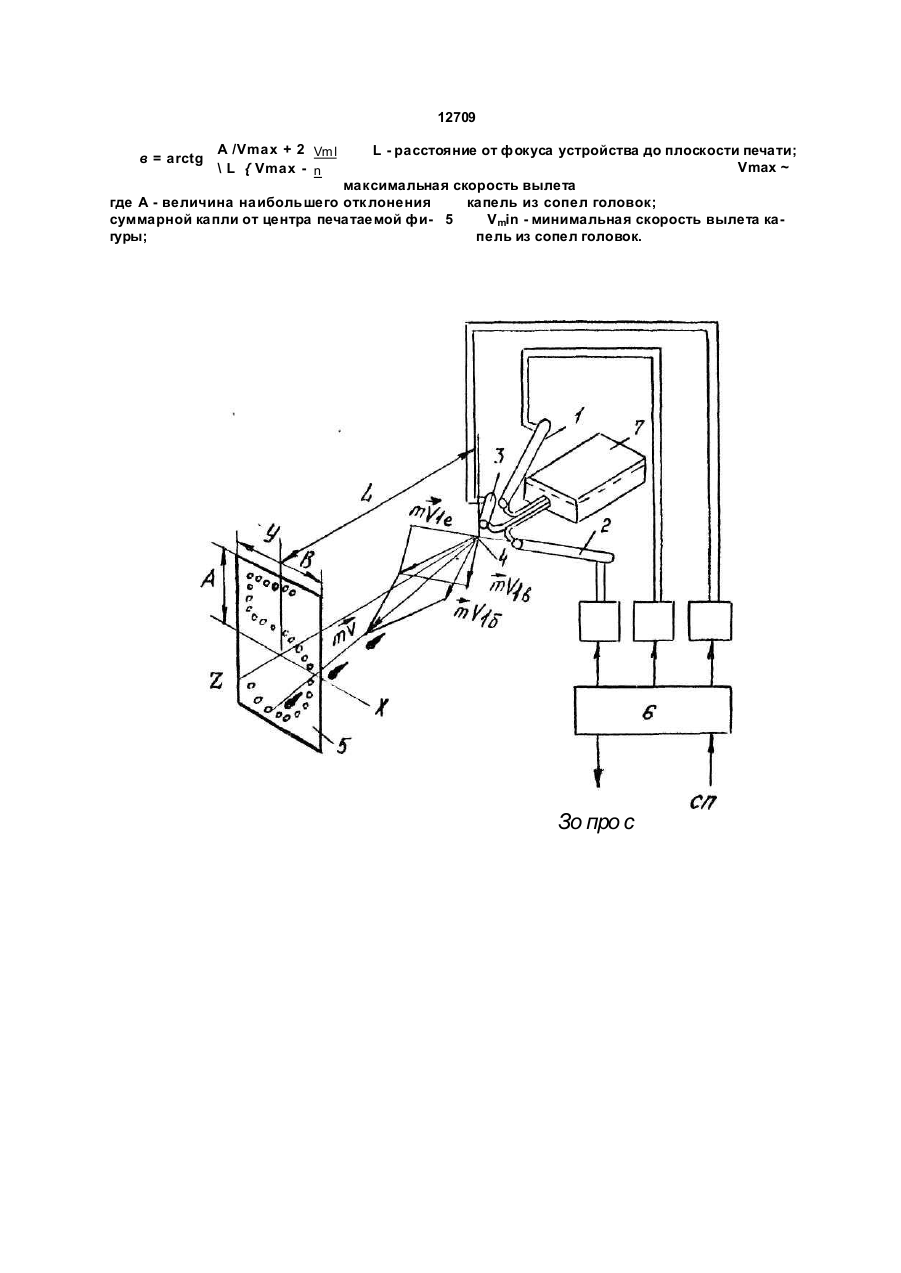

Чорнильний струминний друкуючий пристрій

Чернильное струйное печатающее уст ройство, содержащее две струйные головки, оси которых расположены под углом к оси симметрии устройства, резервуар с черни лами, подключенный к струйным головкам, и блок управления, содержащий командный узел с синхровходом, входом "пуск", выхо дом "запрос" и командным выходом и два канала управления, каждый из которых вклю чает в себя узел памяти с синхровходом и выходом, регистр с функциональными входом и выходом и синхровходом, преобразователь "код-длительность" с функциональными вхо дом и выходом и синхровходом, модулятор с функциональными входом и выходом и командным входом и усилитель, выход ко торого соединен со своей струйной голо вкой, а вход - с функциональным выходом модулятора, функциональный вход которо го соединен с функциональным выходом преобразователя "код-длительность", фун кциональный вход которого соединен с функциональным выходом регистра, функ циональный вход которого соединен с выхо дом узла памяти, отличающееся тем, что оно содержит третью струйную головку, блок управления содержит три формирователя сигнала, трехвходовой элемент ИЛИ, счетчик, генератор импульсов и третий, идентичный первому и второму, канал управления, каждый канал управления дополнительно содержит блок задержки с функциональным входом, синхровходом и синхровыходом, в каждом канале управления функциональный вход блока задержки соединен с функциональным выходом регистра, синхровход каждого блока задержки соединен с сиихровходами всех регистров и узлов памяти и с выходом генератора импульсов, синхровыход каждого блока задержки соединен с синхровходом своего преобразователя "код-длительность", функциональный выход каждого преобразователя "код-длительность" через свой формирователь сигналов соединен с одним из выходов элемента ИЛИ, выход которого через последовательно соединенные счетчик, генератор импульсов и командный узел соединен с командными входами всех модуляторов, оси всех струйных головок пересекаютсж»в одной точке, расположенной на оси симметрии устройства, а угол в между осью симметрии устройства и осью каждой струйной головки удовлетворяет выражению: 8 о где А - величина наибольшего отклонения суммарной капли от центра печатаемой фигуры, мм; L - расстояние от фокуса устройства до плоскости печати, мм; Vmax ~ максимальная скорость вылета капель из сопел головок, м/сек; Vmin ~ минимальная скорость вылета капель из сопел головок, м/сек. 12709 Изобретение относится к струйной печати и может быть применено для бесконтактной записи изображений. Задача изобретения - повышение быстродействия чернильного струйного печатающего устройства. Изобретение поясняется чертежами, где на фиг. 1 изображен общий вид чернильного струйного устройства; на фиг. 2 - принципиальная схема блока управления. Чернильное струйное печатающее устройство содержит три струйные головки 1, 2, 3, оси которых пересекаются в фокусе 4 устройства. Сопла головок направлены в сторону носителя 5. Струйные головки 1, 2, 3 подключены к выходам блока 6 управления и резервуару 7 с чернилами. Блок 6 управления содержит три канала управления, каждый из которых содержит узел 8 памяти, регистр 9, блок задержки 10, преобразователь "код-длительность" 11, модулятор 12 и усилитель 13. Блок 6 управления содержит также командный узел 14, формирователи 15, 16, 17, элемент ИЛИ 18, счетчик 19, генератор импульсов 20. Каждый узел 8 памяти содержит синхровход 21 и выход 22, каждый регистр 9 содержит функциональный вход 23 и выход 24 и синхровход 25. Каждый блок 10 задержки содержит функциональный вход 26, синхровход 27 и синхровыход 28. Каждый преобразователь 11 "код-длительность" содержит функциональный вход 29, функциональный выход 30 и синхровход 31. Каждый модулятор 12 содержит функциональный вход 32, функциональный выход 33 и командный вход 34. Каждый усилитель 13 содержит вход 35 и выход 36. Командный узел 14 содержит синхровход 37, вход "Пуск" 38, выход "Запрос" 39 и командный выход 40. Каждый формирователь 15,16,17 импульсов содержит вход 41 и выход 42. Элемент ИЛИ 18 содержит входы 43, 44, 45 и выход 46. Счетчик 19 содержит вход 47 и выход 48, а генератор импульсов 20 содержит вход 49 и выход 50. Чернильное струйное печатающее устройство работает следующим образом. По каждому синхроимпульсу генератора 20 производится последовательная выборка из узлов 8 памяти и запись в регистры 9 кодов длительностей импульсов для записи тремя струйными головками п точек каждого столбца символа. Одновременно по каждому синхроимпульсу командный узел 14 формирует запрос на печать точки вуправляющую ЭВМ устройства. Коды длительностей импульсов записи с выходов регистров 9 поступают на входы преобразователей 11 "код-длительнссть" и входы блоков 10 задержки. В связи с тем, что капли чернил, выбрасываемые тремя струйными головками 1, 2, 3, должны обязательно встретиться в фокусе устройства, а скорости полета их могут 5 быть различными, блоки 10 задержки осуществляют временную задержку сигналов в зависимости от поступающих на их входы кодов длительностей сигналов, причем большему коду длительности соответствует 10 большая задержка сигнала. По коду длительности на входе преобразователя 11 "код-длительность" и сигналу с выхода блока 10 задержки каждый преобразователь 11 на своем выходе формирует сигнал, дли15 тельность которого соответствует необходимой скорости выброса капли чернил из своей головки, причем большей длительности сигнала соответствует большая скорость выброса капли из сопла головки. При 20 поступлении по запросу на вход командного узла 14 сигнала печати точки, модулятор 12 каналов пропускает сформированные сигналы на входы усилителей 13 записи. Капли, выброшенные с заданными скоростями, 25 встретившись в фокусе устройства, образуют новую суммарную каплю массой, равной массе-трех исходных капель чернил, которая летит к бумаге по траектории вдоль вектора суммы проекции моментов количества 30 движения трех исходных капель чернил. Таким образом осуществляется печать первой точки первого столбца знака. Одновременно сигналы с выходов пре35 образователей 11 "код-длительность" поступают на входы формирователей 15, 16, 17 сигналов, выходы которых подключены к входам элемента ИЛИ 18. на выходе которого формируется последовательность из трех 40 сигналов, поступающих на вход счетчика 19, выдающего сигнал со своего выхода на запуск генератора 20 для печати следующей точки столбца. Это обеспечивает синхронизацию работы устройства, позволяя запуск 45 генератора импульсов 20 только после формирования сигналов печати для всех головок. Печать каждого символа осуществляется головками в неподвижном состоянии. После печати всех точек данного символа 50 головки перемещаются для печати следующего символа. При одинаковой массе исходных капель чернил величина угла 0 между осью каждой головки и осью устройства, обеспечивающая максимальные от55 клонения объединенных капель чернил в пределах знакоместа символа в диапазоне допустимых скоростей выброса капель чернил и выбранном расстоянии от фокуса устройства до носителя, определяется по • формуле 12709 А /Vmax + 2 Vml \ L { Vmax - n L - расстояние от фокуса устройства до плоскости печати; Vmax ~ максимальная скорость вылета где А - величина наибольшего отк лонения капель из сопел головок; суммарной капли от центра печатаемой фи- 5 Vmin - минимальная скорость вылета кагуры; пель из сопел головок. в = arctg Зо про с 12709 гз 36 / //о —9* 22 зг іг г? 40 зг 1 H 5/ із 33 35 it 29 •8 4і 36 3S СП зо 37 '8 »Зо/?рос 1 "If xJj Ш to 49 49 ІІ8 5Q /43 9 \rttt \ -J Упорядник Замовлення 4079 Техред М.Моргентал Коректор Л. Філь Тираж Підписне Державне па тентне ві домство УкраТни, 251655, ГСП, КиІ в-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
