Виконавчий орган очисного комбайна з негативним кутом установки різців

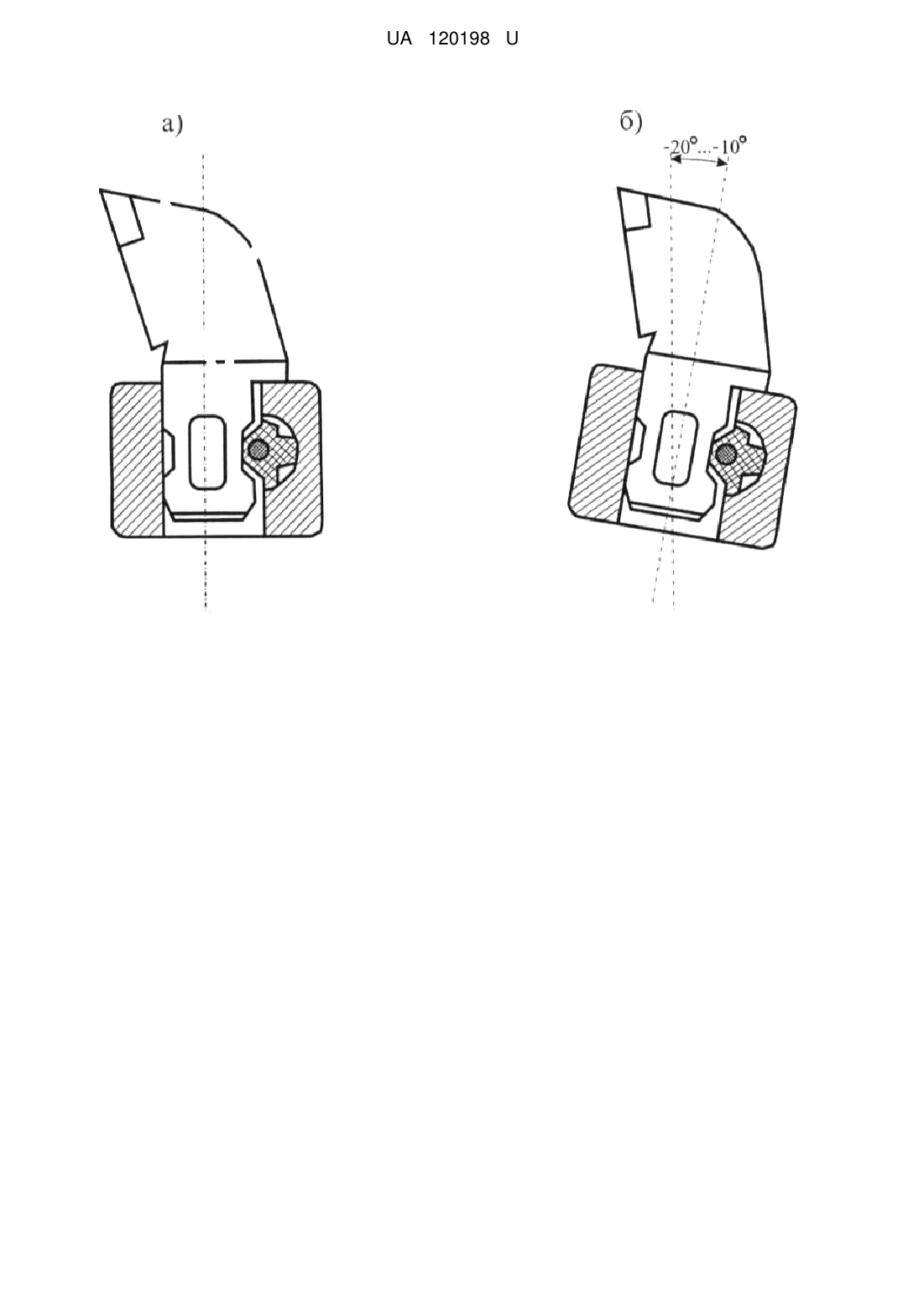

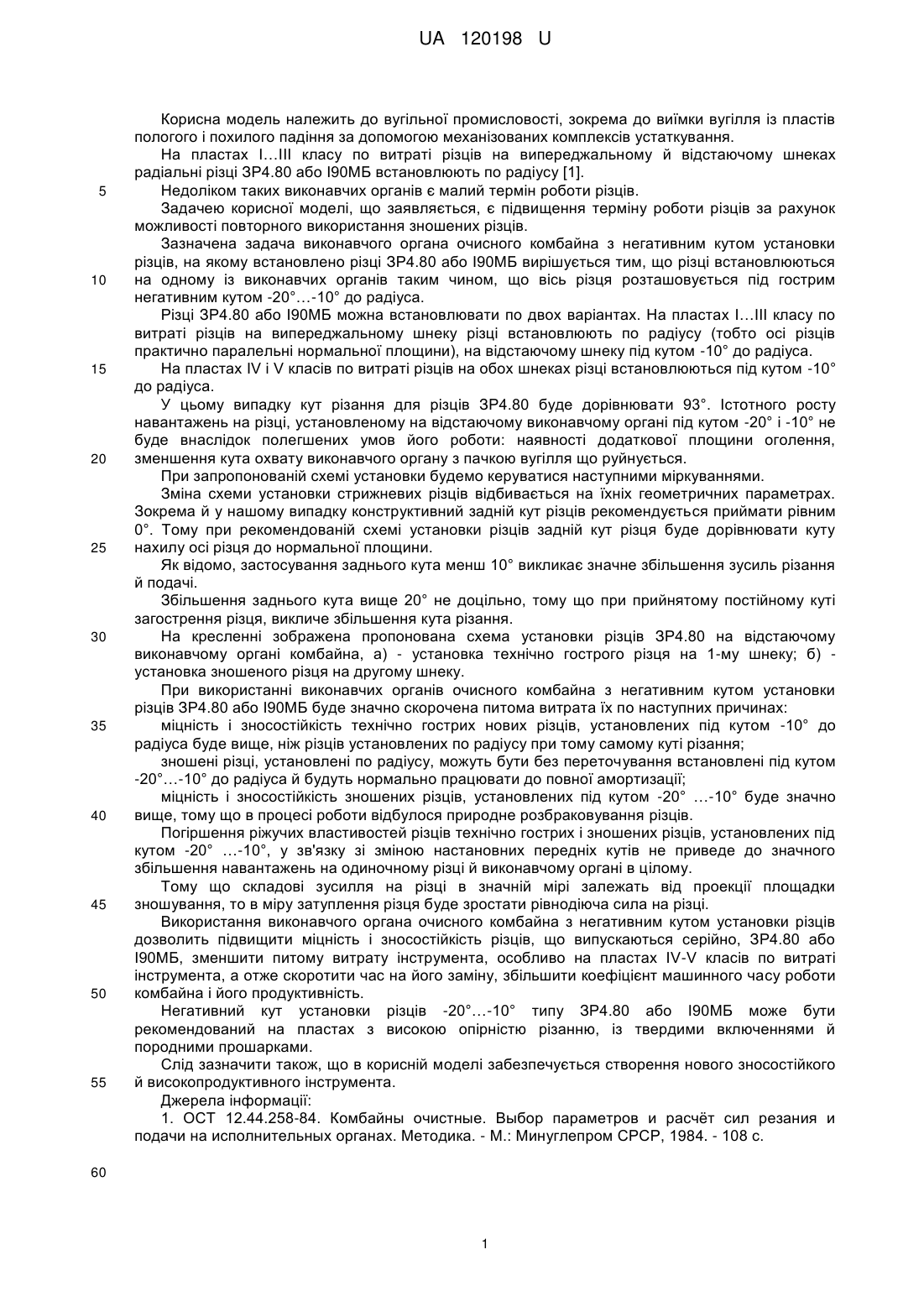

Реферат: Виконавчий орган очисного комбайна з негативним кутом установки різців, на якому встановлено різці ЗР4.80 або І90МБ, які розташовані під гострим негативним кутом -20°…-10° до радіуса. UA 120198 U (12) UA 120198 U UA 120198 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вугільної промисловості, зокрема до виїмки вугілля із пластів пологого і похилого падіння за допомогою механізованих комплексів устаткування. На пластах І…III класу по витраті різців на випереджальному й відстаючому шнеках радіальні різці ЗР4.80 або І90МБ встановлюють по радіусу [1]. Недоліком таких виконавчих органів є малий термін роботи різців. Задачею корисної моделі, що заявляється, є підвищення терміну роботи різців за рахунок можливості повторного використання зношених різців. Зазначена задача виконавчого органа очисного комбайна з негативним кутом установки різців, на якому встановлено різці ЗР4.80 або І90МБ вирішується тим, що різці встановлюються на одному із виконавчих органів таким чином, що вісь різця розташовується під гострим негативним кутом -20°…-10° до радіуса. Різці ЗР4.80 або І90МБ можна встановлювати по двох варіантах. На пластах І…III класу по витраті різців на випереджальному шнеку різці встановлюють по радіусу (тобто осі різців практично паралельні нормальної площини), на відстаючому шнеку під кутом -10° до радіуса. На пластах IV і V класів по витраті різців на обох шнеках різці встановлюються під кутом -10° до радіуса. У цьому випадку кут різання для різців ЗР4.80 буде дорівнювати 93°. Істотного росту навантажень на різці, установленому на відстаючому виконавчому органі під кутом -20° і -10° не буде внаслідок полегшених умов його роботи: наявності додаткової площини оголення, зменшення кута охвату виконавчого органу з пачкою вугілля що руйнується. При запропонованій схемі установки будемо керуватися наступними міркуваннями. Зміна схеми установки стрижневих різців відбивається на їхніх геометричних параметрах. Зокрема й у нашому випадку конструктивний задній кут різців рекомендується приймати рівним 0°. Тому при рекомендованій схемі установки різців задній кут різця буде дорівнювати куту нахилу осі різця до нормальної площини. Як відомо, застосування заднього кута менш 10° викликає значне збільшення зусиль різання й подачі. Збільшення заднього кута вище 20° не доцільно, тому що при прийнятому постійному куті загострення різця, викличе збільшення кута різання. На кресленні зображена пропонована схема установки різців ЗР4.80 на відстаючому виконавчому органі комбайна, а) - установка технічно гострого різця на 1-му шнеку; б) установка зношеного різця на другому шнеку. При використанні виконавчих органів очисного комбайна з негативним кутом установки різців ЗР4.80 або І90МБ буде значно скорочена питома витрата їх по наступних причинах: міцність і зносостійкість технічно гострих нових різців, установлених під кутом -10° до радіуса буде вище, ніж різців установлених по радіусу при тому самому куті різання; зношені різці, установлені по радіусу, можуть бути без переточування встановлені під кутом -20°…-10° до радіуса й будуть нормально працювати до повної амортизації; міцність і зносостійкість зношених різців, установлених під кутом -20° …-10° буде значно вище, тому що в процесі роботи відбулося природне розбраковування різців. Погіршення ріжучих властивостей різців технічно гострих і зношених різців, установлених під кутом -20° …-10°, у зв'язку зі зміною настановних передніх кутів не приведе до значного збільшення навантажень на одиночному різці й виконавчому органі в цілому. Тому що складові зусилля на різці в значній мірі залежать від проекції площадки зношування, то в міру затуплення різця буде зростати рівнодіюча сила на різці. Використання виконавчого органа очисного комбайна з негативним кутом установки різців дозволить підвищити міцність і зносостійкість різців, що випускаються серійно, ЗР4.80 або І90МБ, зменшити питому витрату інструмента, особливо на пластах IV-V класів по витраті інструмента, а отже скоротити час на його заміну, збільшити коефіцієнт машинного часу роботи комбайна і його продуктивність. Негативний кут установки різців -20°…-10° типу ЗР4.80 або І90МБ може бути рекомендований на пластах з високою опірністю різанню, із твердими включеннями й породними прошарками. Слід зазначити також, що в корисній моделі забезпечується створення нового зносостійкого й високопродуктивного інструмента. Джерела інформації: 1. ОСТ 12.44.258-84. Комбайны очистные. Выбор параметров и расчёт сил резания и подачи на исполнительных органах. Методика. - М.: Минуглепром СРСР, 1984. - 108 с. 60 1 UA 120198 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Виконавчий орган очисного комбайна з негативним кутом установки різців, на якому встановлено різці ЗР4.80 або І90МБ, який відрізняється тим, що вісь різця розташована під гострим негативним кутом -20°…-10° до радіуса. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
