Шнековий виконавчий орган очисного комбайна

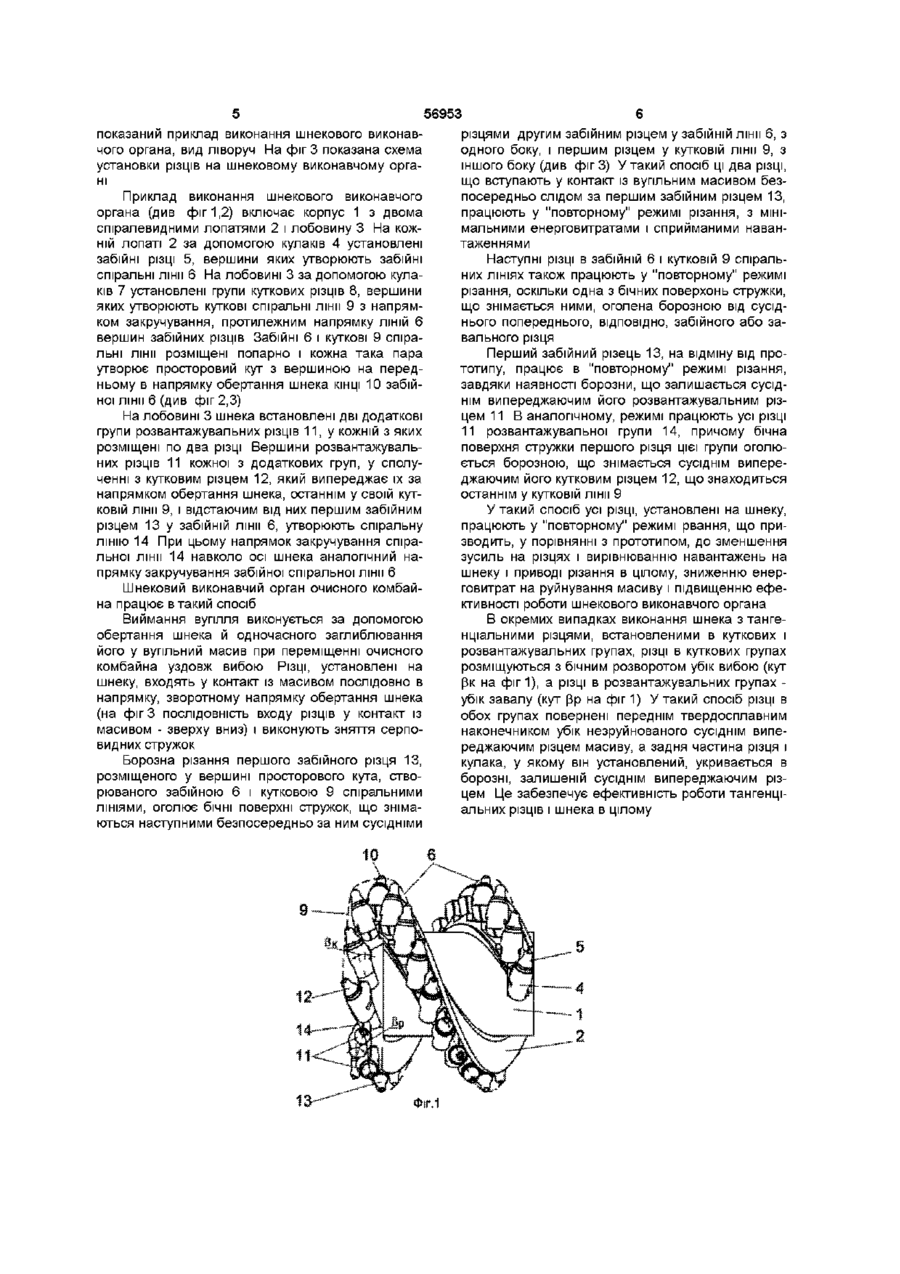

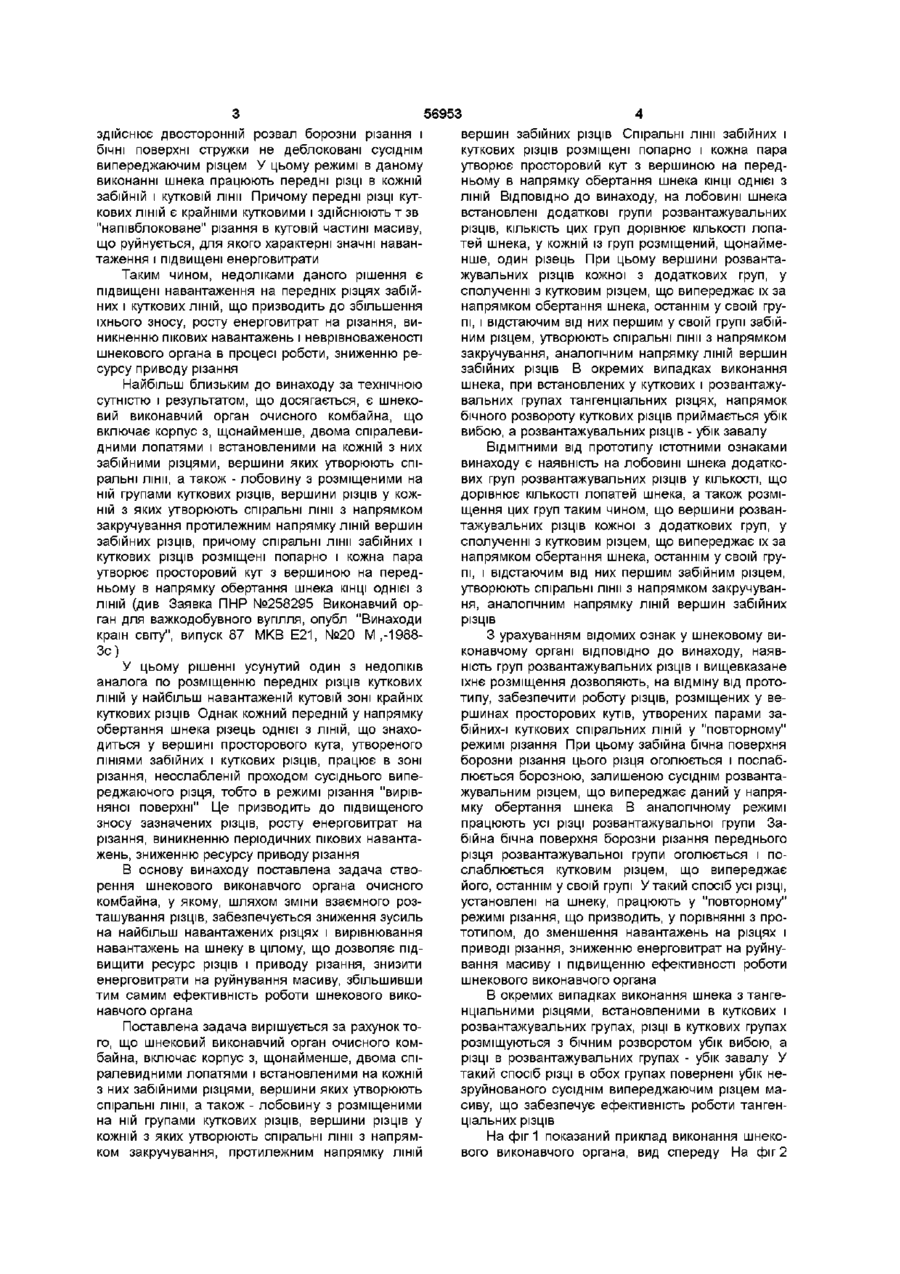

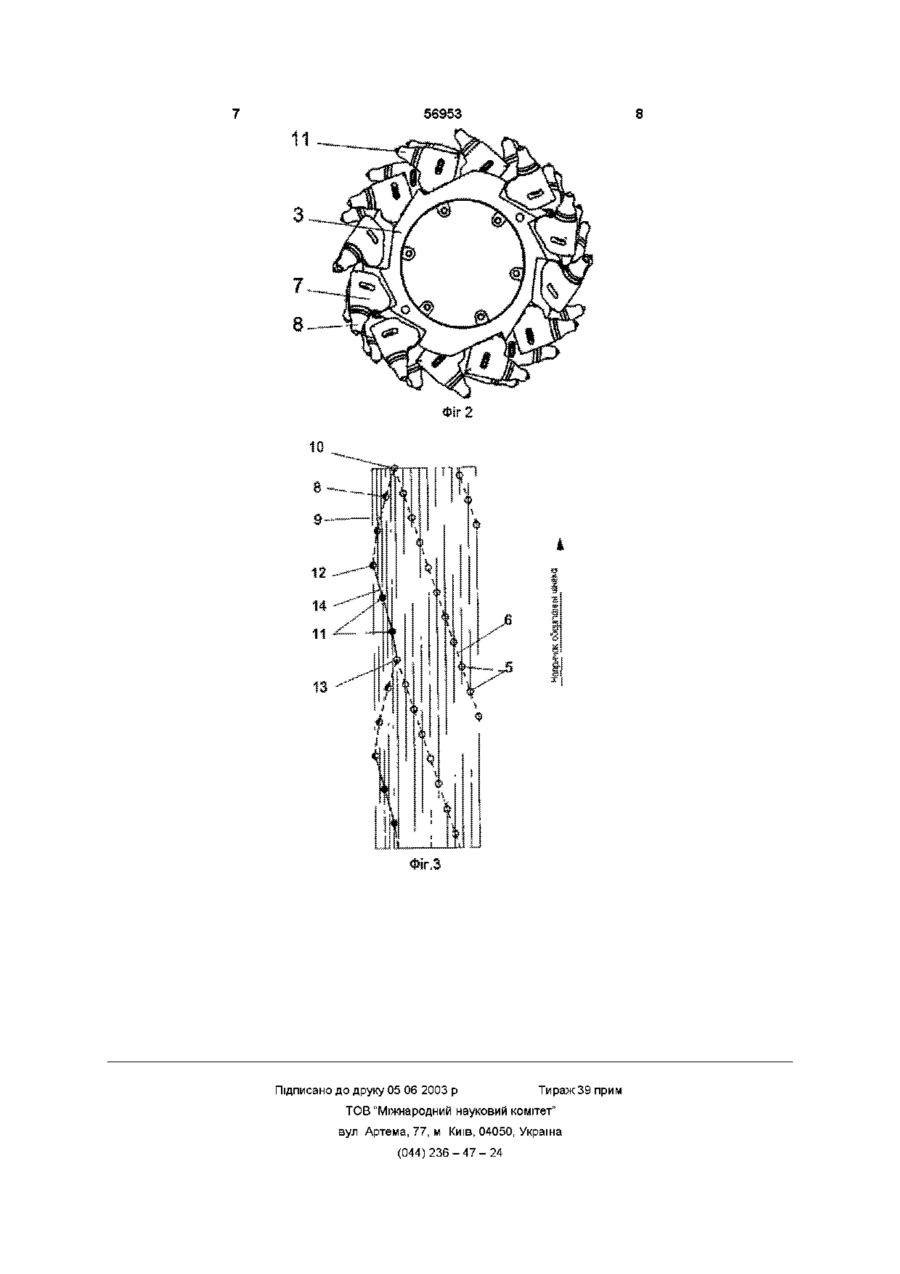

1 Шнековий виконавчий орган очисного комбайна, що включає корпус з щонайменше двома спіралеподібними лопатями і встановленими на кожній з них забійними різцями, вершини яких утворюють спіральні лінії, а також лобовину з розміщеними на ній групами куткових різців, вершини різців у кожній з яких утворюють спіральні лінії з напрямком закручування, протилежним напрямку ЛІНІЙ вершин забійних різців, причому спіральні Винахід належить до гірничої справи, а саме до механізованого комбайнового виймання корисних копалин у підземних очисних вибоях, зокрема, на вугільних пластах Однією З ОСНОВНИХ ВИМОГ, пропонованих до конструкції очисного вузькозахоплювального комбайна, є забезпечення ефективності та мінімальної енергоємності процесу руйнування вугільного масиву різцями, розташованими на шнекових виконавчих органах (далі - шнеках) Продуктивність цього процесу та рівень енерговитрат багато в чому визначаються параметрами конструкції шнека і схемами розміщення на ньому різців Відомий шнековий виконавчий орган очисного комбайна, що включає корпус з, щонайменше, двома спіралевидними лопатями і встановленими на кожній з них забійними різцями, вершини яких утворюють спіральні лінії, а також - лобовину з розміщеними на ній групами куткових різців, причому КІЛЬКІСТЬ цих груп дорівнює КІЛЬКОСТІ лопатей (див Комбайн очисний вузькозахоплювальний лінії забійних і куткових різців розміщені попарно і кожна пара утворює просторовий кут з вершиною на передньому в напрямку обертання шнека КІНЦІ однієї з ЛІНІЙ, який відрізняється тим, що на лобовині шнека встановлені додаткові групи розвантажувальних різців, КІЛЬКІСТЬ цих груп дорівнює КІЛЬКОСТІ лопатей шнека, у кожній із груп розміщений щонайменше один різець, причому вершини розвантажувальних різців кожної з додаткових груп у сполученні з кутковим різцем, який випереджає їх за напрямком обертання шнека, останнім у своїй групі, і першим забійним різцем, який відстає від них, утворюють спіральні лінії з напрямком закручування, аналогічним напрямку ЛІНІЙ вершин забійних різців 2 Шнековий виконавчий орган очисного комбайна за п 1, який відрізняється тим, що в групах куткових і розвантажувальних різців установлені тангенціальні різці, причому напрямок бічного розвороту куткових різців - у бік вибою, а розвантажувальних різців - у бік завалу РКУ13 Посібник з експлуатації РКУ13 00 00 000 РЭ - Союзвуглемаш Горлівський машинобудівний завод їм С М Кірова Донецьк, 1987-175с) Вершини різців кожної з груп куткових різців утворюють просторову дугу, обидва КІНЦІ якої розміщені в лінії крайніх куткових різців Передній за напрямком обертання шнека кінець кожної лінії куткових різців розміщений з відставанням у 3-4 колових кроки установки різців від переднього кінця лінії забійних різців У такому виконанні шнекового виконавчого органа режим різання вугілля всіма різцями, крім передніх різців, у забійних і куткових ЛІНІЯХ термінологічно характеризується як "повторний" режим різання При знятті стружки різцем у цьому режимі одна з бічних поверхонь борозни різання вже оголена й ослаблена борозною, залишеною сусіднім різцем, який випереджає даний у напрямку обертання шнека Це істотно знижує зусилля різання на різці в порівнянні з різцем, що працює в режимі різання "вирівняної поверхні", при жому різець СО Ю О> (О ю здійснює двосторонній розвал борозни різання і бічні поверхні стружки не деблоковані сусіднім випереджаючим різцем У цьому режимі в даному виконанні шнека працюють передні різці в кожній забійній і кутковій лінії Причому передні різці куткових ЛІНІЙ є крайніми кутковими і здійснюють т зв "напівблоковане" різання в кутовій частині масиву, що руйнується, для якого характерні значні навантаження і підвищені енерговитрати Таким чином, недоліками даного рішення є підвищені навантаження на передніх різцях забійних і куткових ЛІНІЙ, що призводить до збільшення їхнього зносу, росту енерговитрат на різання, виникненню пікових навантажень і неврівноваженості шнекового органа в процесі роботи, зниженню ресурсу приводу різання Найбільш близьким до винаходу за технічною сутністю і результатом, що досягається, є шнековий виконавчий орган очисного комбайна, що включає корпус з, щонайменше, двома спіралевидними лопатями і встановленими на кожній з них забійними різцями, вершини яких утворюють спіральні лінії, а також - лобовину з розміщеними на ній групами куткових різців, вершини різців у кожній з яких утворюють спіральні лінії з напрямком закручування протилежним напрямку ЛІНІЙ вершин забійних різців, причому спіральні лінії забійних і куткових різців розміщені попарно і кожна пара утворює просторовий кут з вершиною на передньому в напрямку обертання шнека КІНЦІ ОДНІЄЇ З ЛІНІЙ (див Заявка ПНР №258295 Виконавчий орган для важкодобувного вугілля, опубл "Винаходи країн світу", випуск 87 МКВ Е21, №20 М ,-1988Зс) У цьому рішенні усунутий один з недоліків аналога по розміщенню передніх різців куткових ЛІНІЙ у найбільш навантаженій кутовій зоні крайніх куткових різців Однак кожний передній у напрямку обертання шнека різець однієї з ЛІНІЙ, ЩО знаходиться у вершині просторового кута, утвореного ЛІНІЯМИ забійних і куткових різців, працює в зоні різання, неослабленій проходом сусіднього випереджаючого різця, тобто в режимі різання "вирівняної поверхні" Це призводить до підвищеного зносу зазначених різців, росту енерговитрат на різання, виникненню періодичних пікових навантажень, зниженню ресурсу приводу різання В основу винаходу поставлена задача створення шнекового виконавчого органа очисного комбайна, у якому, шляхом зміни взаємного розташування різців, забезпечується зниження зусиль на найбільш навантажених різцях і вирівнювання навантажень на шнеку в цілому, що дозволяє підвищити ресурс різців і приводу різання, знизити енерговитрати на руйнування масиву, збільшивши тим самим ефективність роботи шнекового виконавчого органа Поставлена задача вирішується за рахунок того, що шнековий виконавчий орган очисного комбайна, включає корпус з, щонайменше, двома спіралевидними лопатями і встановленими на кожній з них забійними різцями, вершини яких утворюють спіральні лінії, а також - лобовину з розміщеними на ній групами куткових різців, вершини різців у кожній з яких утворюють спіральні лінії з напрямком закручування, протилежним напрямку ЛІНІЙ 56953 вершин забійних різців Спіральні лінії забійних і куткових різців розміщені попарно і кожна пара утворює просторовий кут з вершиною на передньому в напрямку обертання шнека КІНЦІ ОДНІЄЇ З ЛІНІЙ ВІДПОВІДНО ДО винаходу, на лобовині шнека встановлені додаткові групи розвантажувальних різців, КІЛЬКІСТЬ цих груп дорівнює КІЛЬКОСТІ лопатей шнека, у кожній із груп розміщений, щонайменше, один різець При цьому вершини розвантажувальних різців кожної з додаткових груп, у сполученні з кутковим різцем, що випереджає їх за напрямком обертання шнека, останнім у своїй групі, і відстаючим від них першим у своїй групі забійним різцем, утворюють спіральні лінії з напрямком закручування, аналогічним напрямку ЛІНІЙ вершин забійних різців В окремих випадках виконання шнека, при встановлених у куткових і розвантажувальних групах тангенціальних різцях, напрямок бічного розвороту куткових різців приймається убік вибою, а розвантажувальних різців - убік завалу ВІДМІТНИМИ ВІД прототипу істотними ознаками винаходу є наявність на лобовині шнека додаткових груп розвантажувальних різців у КІЛЬКОСТІ, ЩО дорівнює КІЛЬКОСТІ лопатей шнека, а також розміщення цих груп таким чином, що вершини розвантажувальних різців кожної з додаткових груп, у сполученні з кутковим різцем, що випереджає їх за напрямком обертання шнека, останнім у своїй групі, і відстаючим від них першим забійним різцем, утворюють спіральні лінії з напрямком закручування, аналогічним напрямку ЛІНІЙ вершин забійних різців З урахуванням відомих ознак у шнековому виконавчому органі ВІДПОВІДНО до винаходу, наявність груп розвантажувальних різців і вищевказане їхнє розміщення дозволяють, на відміну від прототипу, забезпечити роботу різців, розміщених у вершинах просторових кутів, утворених парами забійних-і куткових спіральних ЛІНІЙ у "повторному" режимі різання При цьому забійна бічна поверхня борозни різання цього різця оголюється і послаблюється борозною, залишеною сусіднім розвантажувальним різцем, що випереджає даний у напрямку обертання шнека В аналогічному режимі працюють усі різці розвантажувальної групи Забійна бічна поверхня борозни різання переднього різця розвантажувальної групи оголюється і послаблюється кутковим різцем, що випереджає його, останнім у своїй групі У такий спосіб усі різці, установлені на шнеку, працюють у "повторному" режимі різання, що призводить, у порівнянні з прототипом, до зменшення навантажень на різцях і приводі різання, зниженню енерговитрат на руйнування масиву і підвищенню ефективності роботи шнекового виконавчого органа В окремих випадках виконання шнека з тангенціальними різцями, встановленими в куткових і розвантажувальних групах, різці в куткових групах розміщуються з бічним розворотом убік вибою, а різці в розвантажувальних групах - убік завалу У такий спосіб різці в обох групах повернені убік незруйнованого сусіднім випереджаючим різцем масиву, що забезпечує ефективність роботи тангенціальних різців На фіг 1 показаний приклад виконання шнекового виконавчого органа, вид спереду На фіг 2 56953 різцями другим забійним різцем у забійній лінії 6, з показании приклад виконання шнекового виконаводного боку, і першим різцем у кутковій лінії 9, з чого органа, вид ліворуч На фіг 3 показана схема іншого боку (див фігЗ) У такий спосіб ці два різці, установки різців на шнековому виконавчому оргащо вступають у контакт із вугільним масивом безні посередньо слідом за першим забійним різцем 13, Приклад виконання шнекового виконавчого працюють у "повторному" режимі різання, з мініоргана (див фіг 1,2) включає корпус 1 з двома мальними енерговитратами і сприйманими наванспіралевидними лопатями 2 і лобовину 3 На кожтаженнями ній лопаті 2 за допомогою кулаків 4 установлені забійні різці 5, вершини яких утворюють забійні Наступні різці в забійній 6 і кутковій 9 спіральспіральні лінії 6 На лобовині 3 за допомогою куланих ЛІНІЯХ також працюють у "повторному" режимі ків 7 установлені групи куткових різців 8, вершини різання, оскільки одна з бічних поверхонь стружки, яких утворюють куткові спіральні лінії 9 з напрямщо знімається ними, оголена борозною від сусідком закручування, протилежним напрямку ЛІНІЙ 6 нього попереднього, ВІДПОВІДНО, забійного або завершин забійних різців Забійні 6 і куткові 9 спіравального різця льні лінії розміщені попарно і кожна така пара Перший забійний різець 13, на відміну від проутворює просторовий кут з вершиною на передтотипу, працює в "повторному" режимі різання, ньому в напрямку обертання шнека КІНЦІ 10 забійзавдяки наявності борозни, що залишається сусідної лінії 6 (див фіг 2,3) нім випереджаючим його розвантажувальним різцем 11 В аналогічному, режимі працюють усі різці На лобовині 3 шнека встановлені дві додаткові 11 розвантажувальної групи 14, причому бічна групи розвантажувальних різців 11, у кожній з яких поверхня стружки першого різця цієї групи оголюрозміщені по два різці Вершини розвантажувальється борозною, що знімається сусіднім виперених різців 11 кожної з додаткових груп, у сполуджаючим його кутковим різцем 12, що знаходиться ченні з кутковим різцем 12, який випереджає їх за останнім у кутковій лінії 9 напрямком обертання шнека, останнім у своїй кутковій лінії 9, і відстаючим від них першим забійним У такий спосіб усі різці, установлені на шнеку, різцем 13 у забійній лінії 6, утворюють спіральну працюють у "повторному" режимі рвання, що приЛІНІЮ 14 При цьому напрямок закручування спіразводить, у порівнянні з прототипом, до зменшення льної лінії 14 навколо осі шнека аналогічний назусиль на різцях і вирівнюванню навантажень на прямку закручування забійної спіральної лінії 6 шнеку і приводі різання в цілому, зниженню енерговитрат на руйнування масиву і підвищенню ефеШнековий виконавчий орган очисного комбайктивності роботи шнекового виконавчого органа на працює в такий спосіб Виймання вугілля виконується за допомогою В окремих випадках виконання шнека з тангеобертання шнека й одночасного заглиблювання нціальними різцями, встановленими в куткових і його у вугільний масив при переміщенні очисного розвантажувальних групах, різці в куткових групах комбайна уздовж вибою РІЗЦІ, установлені на розміщуються з бічним розворотом убік вибою (кут шнеку, входять у контакт із масивом послідовно в рк на фіг 1), а різці в розвантажувальних групах напрямку, зворотному напрямку обертання шнека убік завалу (кут рр на фіг 1) У такий спосіб різці в (на фіг 3 ПОСЛІДОВНІСТЬ входу різців у контакт із обох групах повернені переднім твердосплавним масивом - зверху вниз) і виконують зняття серпонаконечником убік незруйнованого сусіднім випевидних стружок реджаючим різцем масиву, а задня частина різця і кулака, у якому він установлений, укривається в Борозна різання першого забійного різця 13, борозні, залишеній сусіднім випереджаючим різрозміщеного у вершині просторового кута, ствоцем Це забезпечує ефективність роботи тангенцірюваного забійною 6 і кутковою 9 спіральними альних різців і шнека в цілому ЛІНІЯМИ, оголює бічні поверхні стружок, що знімаються наступними безпосередньо за ним сусідніми 56953 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
