Пристрій фіксації з’єднання ін’єкційних медичних пристроїв
Формула / Реферат
Пристрій для фіксації з'єднання ін'єкційних медичних пристроїв, що містить: канюлю шприца конічної форми з внутрішнім отвором, муфту ін’єкційної голки з внутрішньою конічною формою, конічне з'єднання, що гарантує герметичність, який відрізняється тим, що на конічній поверхні більшого діаметра канюлі утворений тороподібний виступ, муфта голки має відповідну тороподібну заглибину для фіксації на канюлі шприца.
Текст

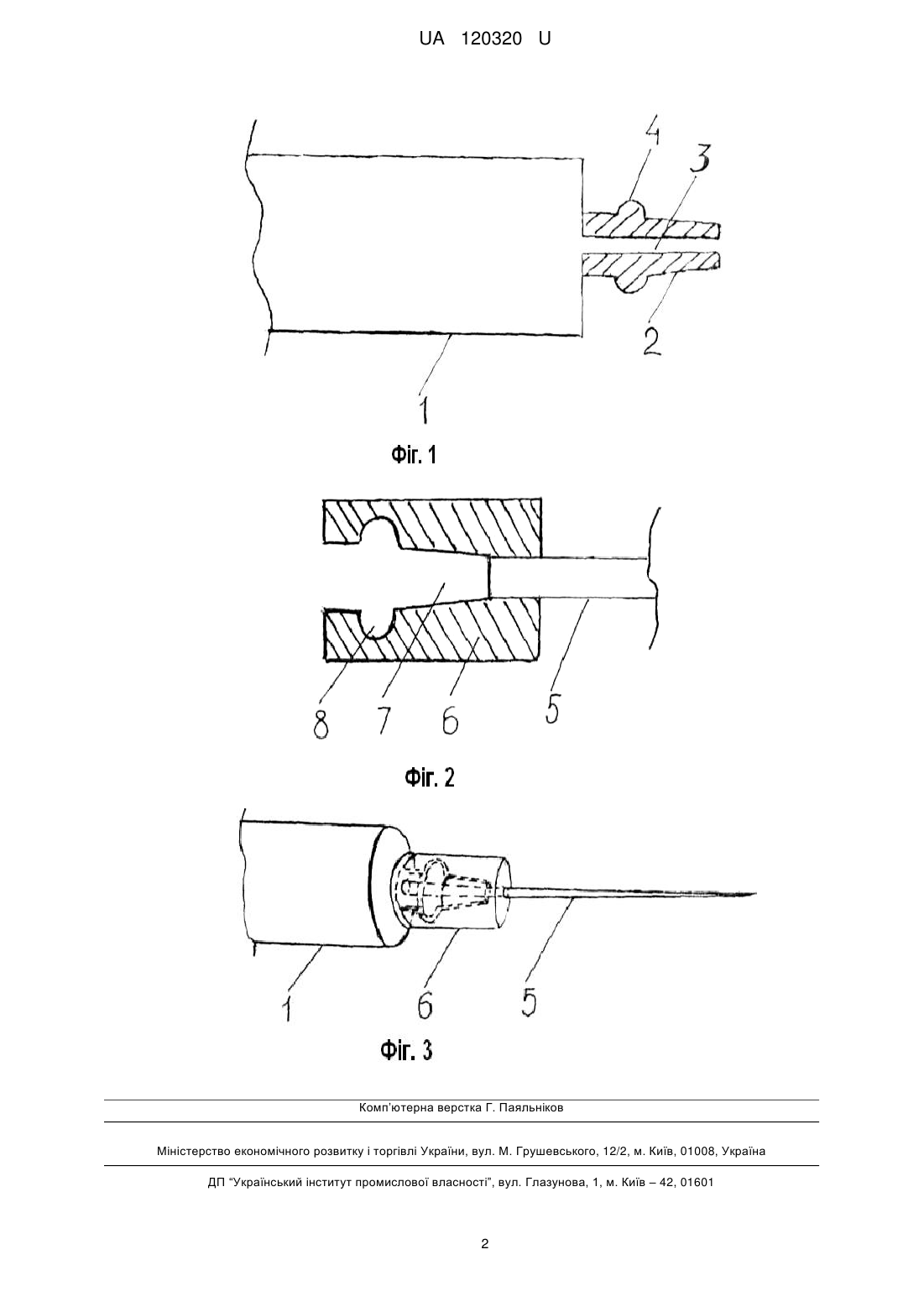

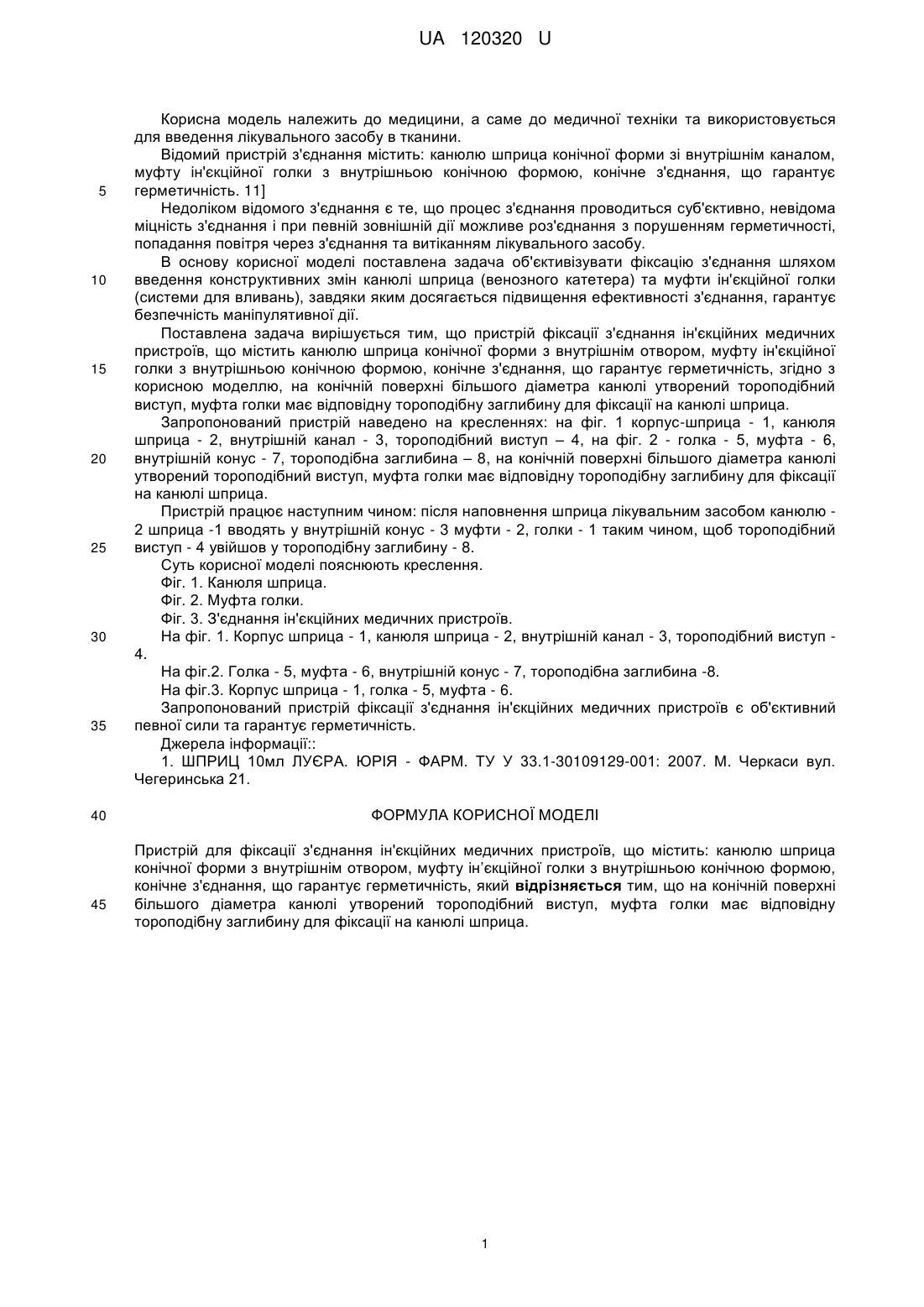

Реферат: UA 120320 U UA 120320 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, а саме до медичної техніки та використовується для введення лікувального засобу в тканини. Відомий пристрій з'єднання містить: канюлю шприца конічної форми зі внутрішнім каналом, муфту ін'єкційної голки з внутрішньою конічною формою, конічне з'єднання, що гарантує герметичність. 11] Недоліком відомого з'єднання є те, що процес з'єднання проводиться суб'єктивно, невідома міцність з'єднання і при певній зовнішній дії можливе роз'єднання з порушенням герметичності, попадання повітря через з'єднання та витіканням лікувального засобу. В основу корисної моделі поставлена задача об'єктивізувати фіксацію з'єднання шляхом введення конструктивних змін канюлі шприца (венозного катетера) та муфти ін'єкційної голки (системи для вливань), завдяки яким досягається підвищення ефективності з'єднання, гарантує безпечність маніпулятивної дії. Поставлена задача вирішується тим, що пристрій фіксації з'єднання ін'єкційних медичних пристроїв, що містить канюлю шприца конічної форми з внутрішнім отвором, муфту ін'єкційної голки з внутрішньою конічною формою, конічне з'єднання, що гарантує герметичність, згідно з корисною моделлю, на конічній поверхні більшого діаметра канюлі утворений тороподібний виступ, муфта голки має відповідну тороподібну заглибину для фіксації на канюлі шприца. Запропонований пристрій наведено на кресленнях: на фіг. 1 корпус-шприца - 1, канюля шприца - 2, внутрішній канал - 3, тороподібний виступ – 4, на фіг. 2 - голка - 5, муфта - 6, внутрішній конус - 7, тороподібна заглибина – 8, на конічній поверхні більшого діаметра канюлі утворений тороподібний виступ, муфта голки має відповідну тороподібну заглибину для фіксації на канюлі шприца. Пристрій працює наступним чином: після наповнення шприца лікувальним засобом канюлю 2 шприца -1 вводять у внутрішній конус - 3 муфти - 2, голки - 1 таким чином, щоб тороподібний виступ - 4 увійшов у тороподібну заглибину - 8. Суть корисної моделі пояснюють креслення. Фіг. 1. Канюля шприца. Фіг. 2. Муфта голки. Фіг. 3. З'єднання ін'єкційних медичних пристроїв. На фіг. 1. Корпус шприца - 1, канюля шприца - 2, внутрішній канал - 3, тороподібний виступ 4. На фіг.2. Голка - 5, муфта - 6, внутрішній конус - 7, тороподібна заглибина -8. На фіг.3. Корпус шприца - 1, голка - 5, муфта - 6. Запропонований пристрій фіксації з'єднання ін'єкційних медичних пристроїв є об'єктивний певної сили та гарантує герметичність. Джерела інформації:: 1. ШПРИЦ 10мл ЛУЄРА. ЮРІЯ - ФАРМ. ТУ У 33.1-30109129-001: 2007. М. Черкаси вул. Чегеринська 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для фіксації з'єднання ін'єкційних медичних пристроїв, що містить: канюлю шприца конічної форми з внутрішнім отвором, муфту ін’єкційної голки з внутрішньою конічною формою, конічне з'єднання, що гарантує герметичність, який відрізняється тим, що на конічній поверхні більшого діаметра канюлі утворений тороподібний виступ, муфта голки має відповідну тороподібну заглибину для фіксації на канюлі шприца. 1 UA 120320 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A61M 5/178
Мітки: пристрій, фіксації, пристроїв, ін'єкційних, медичних, з'єднання
