Спосіб приготування сульфатно-шлакового в’яжучого

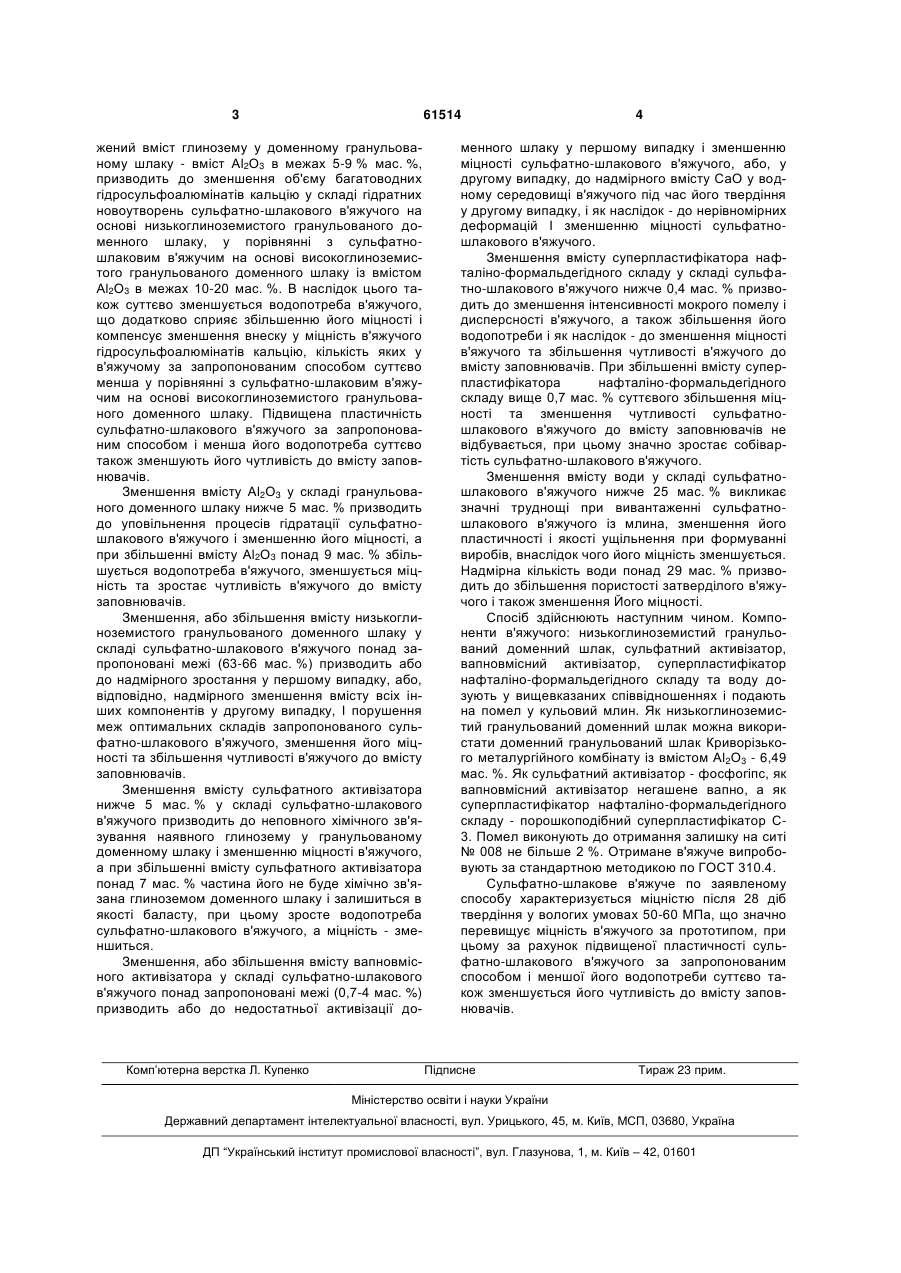

Спосіб приготування сульфатно-шлакового в'яжучого, що включає спільний мокрий помел гранульованого доменного шлаку, сульфатного активізатора і вапновмісного активізатора, який відрізняється тим, що як гранульований домен 3 61514 жений вміст глинозему у доменному гранульованому шлаку - вміст Аl2О3 в межах 5-9 % мас. %, призводить до зменшення об'єму багатоводних гідросульфоалюмінатів кальцію у складі гідратних новоутворень сульфатно-шлакового в'яжучого на основі низькоглиноземистого гранульованого доменного шлаку, у порівнянні з сульфатношлаковим в'яжучим на основі високоглиноземистого гранульованого доменного шлаку із вмістом Аl2О3 в межах 10-20 мас. %. В наслідок цього також суттєво зменшується водопотреба в'яжучого, що додатково сприяє збільшенню його міцності і компенсує зменшення внеску у міцність в'яжучого гідросульфоалюмінатів кальцію, кількість яких у в'яжучому за запропонованим способом суттєво менша у порівнянні з сульфатно-шлаковим в'яжучим на основі високоглиноземистого гранульованого доменного шлаку. Підвищена пластичність сульфатно-шлакового в'яжучого за запропонованим способом і менша його водопотреба суттєво також зменшують його чутливість до вмісту заповнювачів. Зменшення вмісту Аl2О3 у складі гранульованого доменного шлаку нижче 5 мас. % призводить до уповільнення процесів гідратації сульфатношлакового в'яжучого і зменшенню його міцності, а при збільшенні вмісту Аl2О3 понад 9 мас. % збільшується водопотреба в'яжучого, зменшується міцність та зростає чутливість в'яжучого до вмісту заповнювачів. Зменшення, або збільшення вмісту низькоглиноземистого гранульованого доменного шлаку у складі сульфатно-шлакового в'яжучого понад запропоновані межі (63-66 мас. %) призводить або до надмірного зростання у першому випадку, або, відповідно, надмірного зменшення вмісту всіх інших компонентів у другому випадку, І порушення меж оптимальних складів запропонованого сульфатно-шлакового в'яжучого, зменшення його міцності та збільшення чутливості в'яжучого до вмісту заповнювачів. Зменшення вмісту сульфатного активізатора нижче 5 мас. % у складі сульфатно-шлакового в'яжучого призводить до неповного хімічного зв'язування наявного глинозему у гранульованому доменному шлаку і зменшенню міцності в'яжучого, а при збільшенні вмісту сульфатного активізатора понад 7 мас. % частина його не буде хімічно зв'язана глиноземом доменного шлаку і залишиться в якості баласту, при цьому зросте водопотреба сульфатно-шлакового в'яжучого, а міцність - зменшиться. Зменшення, або збільшення вмісту вапновмісного активізатора у складі сульфатно-шлакового в'яжучого понад запропоновані межі (0,7-4 мас. %) призводить або до недостатньої активізації до Комп’ютерна верстка Л. Купенко 4 менного шлаку у першому випадку і зменшенню міцності сульфатно-шлакового в'яжучого, або, у другому випадку, до надмірного вмісту СаО у водному середовищі в'яжучого під час його твердіння у другому випадку, і як наслідок - до нерівномірних деформацій І зменшенню міцності сульфатношлакового в'яжучого. Зменшення вмісту суперпластифікатора нафталіно-формальдегідного складу у складі сульфатно-шлакового в'яжучого нижче 0,4 мас. % призводить до зменшення інтенсивності мокрого помелу і дисперсності в'яжучого, а також збільшення його водопотреби і як наслідок - до зменшення міцності в'яжучого та збільшення чутливості в'яжучого до вмісту заповнювачів. При збільшенні вмісту суперпластифікатора нафталіно-формальдегідного складу вище 0,7 мас. % суттєвого збільшення міцності та зменшення чутливості сульфатношлакового в'яжучого до вмісту заповнювачів не відбувається, при цьому значно зростає собівартість сульфатно-шлакового в'яжучого. Зменшення вмісту води у складі сульфатношлакового в'яжучого нижче 25 мас. % викликає значні труднощі при вивантаженні сульфатношлакового в'яжучого із млина, зменшення його пластичності і якості ущільнення при формуванні виробів, внаслідок чого його міцність зменшується. Надмірна кількість води понад 29 мас. % призводить до збільшення пористості затверділого в'яжучого і також зменшення Його міцності. Спосіб здійснюють наступним чином. Компоненти в'яжучого: низькоглиноземистий гранульований доменний шлак, сульфатний активізатор, вапновмісний активізатор, суперпластифікатор нафталіно-формальдегідного складу та воду дозують у вищевказаних співвідношеннях і подають на помел у кульовий млин. Як низькоглиноземистий гранульований доменний шлак можна використати доменний гранульований шлак Криворізького металургійного комбінату із вмістом Аl2О3 - 6,49 мас. %. Як сульфатний активізатор - фосфогіпс, як вапновмісний активізатор негашене вапно, а як суперпластифікатор нафталіно-формальдегідного складу - порошкоподібний суперпластифікатор С3. Помел виконують до отримання залишку на ситі № 008 не більше 2 %. Отримане в'яжуче випробовують за стандартною методикою по ГОСТ 310.4. Сульфатно-шлакове в'яжуче по заявленому способу характеризується міцністю після 28 діб твердіння у вологих умовах 50-60 МПа, що значно перевищує міцність в'яжучого за прототипом, при цьому за рахунок підвищеної пластичності сульфатно-шлакового в'яжучого за запропонованим способом і меншої його водопотреби суттєво також зменшується його чутливість до вмісту заповнювачів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
