Канюля з надувною кулькою для фіксації сітківки

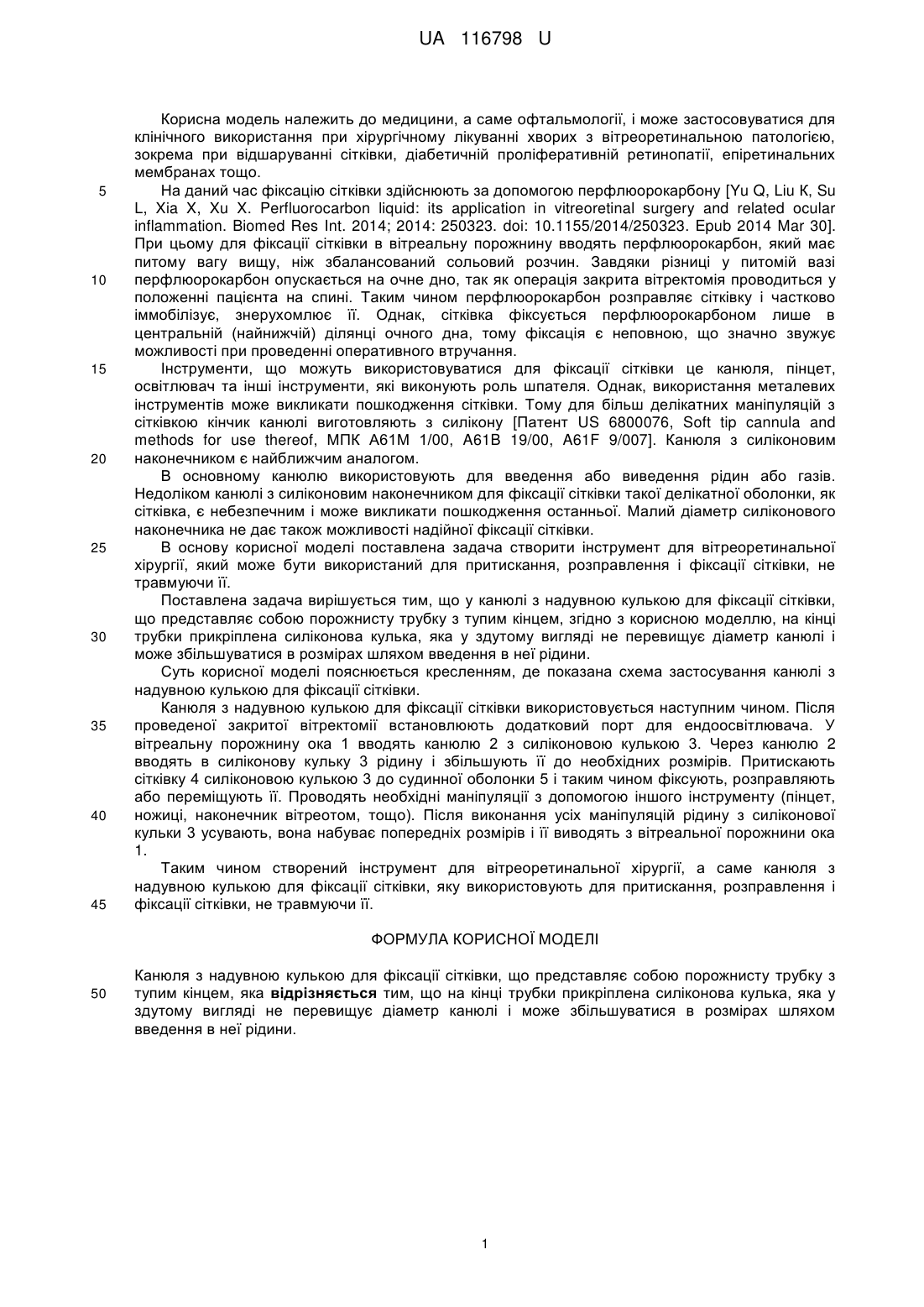

Реферат: UA 116798 U UA 116798 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, а саме офтальмології, і може застосовуватися для клінічного використання при хірургічному лікуванні хворих з вітреоретинальною патологією, зокрема при відшаруванні сітківки, діабетичній проліферативній ретинопатії, епіретинальних мембранах тощо. На даний час фіксацію сітківки здійснюють за допомогою перфлюорокарбону [Yu Q, Liu К, Su L, Xia X, Xu X. Perfluorocarbon liquid: its application in vitreoretinal surgery and related ocular inflammation. Biomed Res Int. 2014; 2014: 250323. doi: 10.1155/2014/250323. Epub 2014 Mar 30]. При цьому для фіксації сітківки в вітреальну порожнину вводять перфлюорокарбон, який має питому вагу вищу, ніж збалансований сольовий розчин. Завдяки різниці у питомій вазі перфлюорокарбон опускається на очне дно, так як операція закрита вітректомія проводиться у положенні пацієнта на спині. Таким чином перфлюорокарбон розправляє сітківку і частково іммобілізує, знерухомлює її. Однак, сітківка фіксується перфлюорокарбоном лише в центральній (найнижчій) ділянці очного дна, тому фіксація є неповною, що значно звужує можливості при проведенні оперативного втручання. Інструменти, що можуть використовуватися для фіксації сітківки це канюля, пінцет, освітлювач та інші інструменти, які виконують роль шпателя. Однак, використання металевих інструментів може викликати пошкодження сітківки. Тому для більш делікатних маніпуляцій з сітківкою кінчик канюлі виготовляють з силікону [Патент US 6800076, Soft tip cannula and methods for use thereof, МПК А61М 1/00, A61B 19/00, A61F 9/007]. Канюля з силіконовим наконечником є найближчим аналогом. В основному канюлю використовують для введення або виведення рідин або газів. Недоліком канюлі з силіконовим наконечником для фіксації сітківки такої делікатної оболонки, як сітківка, є небезпечним і може викликати пошкодження останньої. Малий діаметр силіконового наконечника не дає також можливості надійної фіксації сітківки. В основу корисної моделі поставлена задача створити інструмент для вітреоретинальної хірургії, який може бути використаний для притискання, розправлення і фіксації сітківки, не травмуючи її. Поставлена задача вирішується тим, що у канюлі з надувною кулькою для фіксації сітківки, що представляє собою порожнисту трубку з тупим кінцем, згідно з корисною моделлю, на кінці трубки прикріплена силіконова кулька, яка у здутому вигляді не перевищує діаметр канюлі і може збільшуватися в розмірах шляхом введення в неї рідини. Суть корисної моделі пояснюється кресленням, де показана схема застосування канюлі з надувною кулькою для фіксації сітківки. Канюля з надувною кулькою для фіксації сітківки використовується наступним чином. Після проведеної закритої вітректомії встановлюють додатковий порт для ендоосвітлювача. У вітреальну порожнину ока 1 вводять канюлю 2 з силіконовою кулькою 3. Через канюлю 2 вводять в силіконову кульку 3 рідину і збільшують її до необхідних розмірів. Притискають сітківку 4 силіконовою кулькою 3 до судинної оболонки 5 і таким чином фіксують, розправляють або переміщують її. Проводять необхідні маніпуляції з допомогою іншого інструменту (пінцет, ножиці, наконечник вітреотом, тощо). Після виконання усіх маніпуляцій рідину з силіконової кульки 3 усувають, вона набуває попередніх розмірів і її виводять з вітреальної порожнини ока 1. Таким чином створений інструмент для вітреоретинальної хірургії, а саме канюля з надувною кулькою для фіксації сітківки, яку використовують для притискання, розправлення і фіксації сітківки, не травмуючи її. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Канюля з надувною кулькою для фіксації сітківки, що представляє собою порожнисту трубку з тупим кінцем, яка відрізняється тим, що на кінці трубки прикріплена силіконова кулька, яка у здутому вигляді не перевищує діаметр канюлі і може збільшуватися в розмірах шляхом введення в неї рідини. 1 UA 116798 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
