Робочий орган для електрогідравлічного впливу на пористе середовище

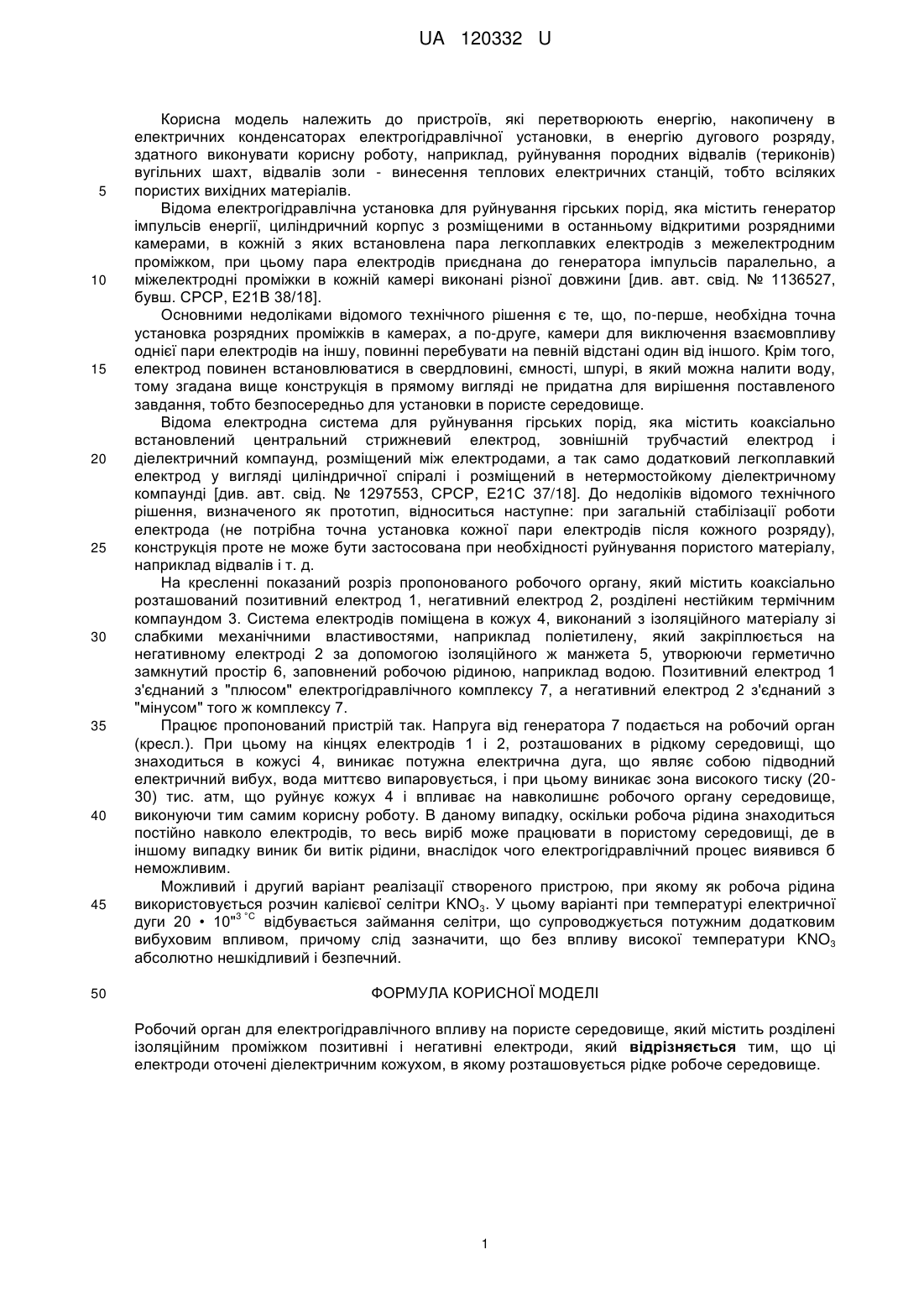

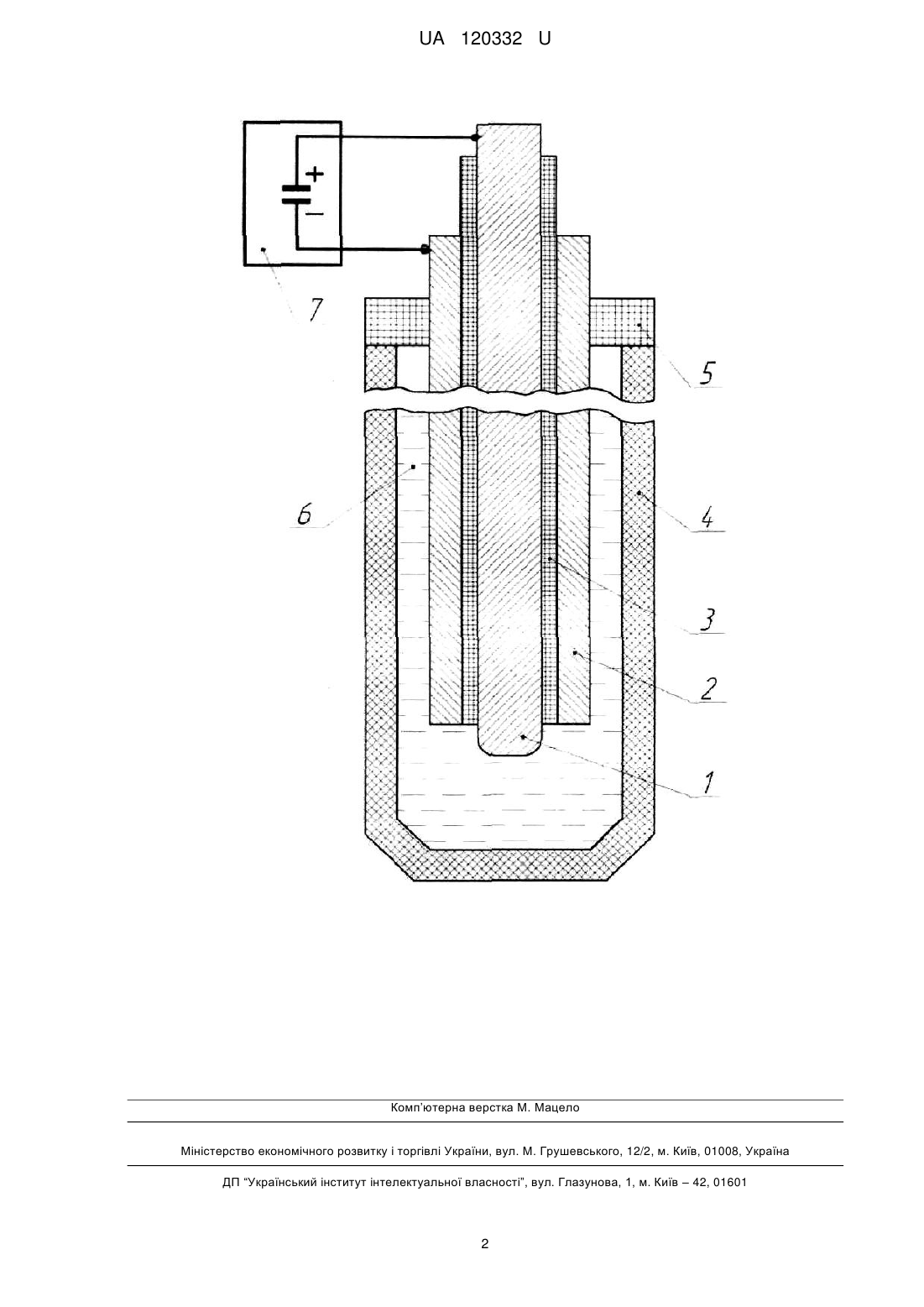

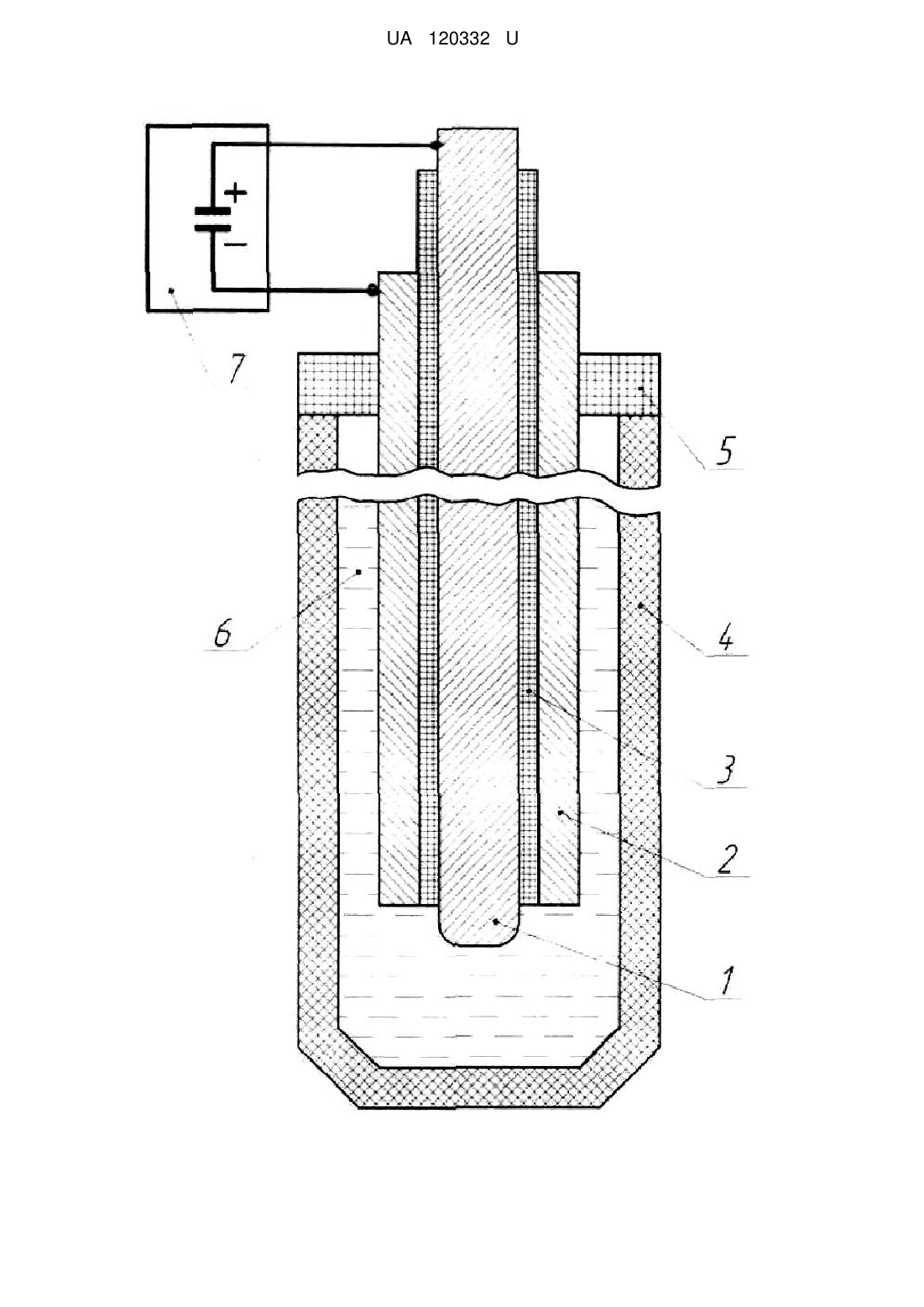

Реферат: Робочий орган для електрогідравлічного впливу на пористе середовище містить розділені ізоляційним проміжком позитивні і негативні електроди. Ці електроди оточені діелектричним кожухом, в якому розташовується рідке робоче середовище. UA 120332 U (54) РОБОЧИЙ ОРГАН ДЛЯ ЕЛЕКТРОГІДРАВЛІЧНОГО ВПЛИВУ НА ПОРИСТЕ СЕРЕДОВИЩЕ UA 120332 U UA 120332 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв, які перетворюють енергію, накопичену в електричних конденсаторах електрогідравлічної установки, в енергію дугового розряду, здатного виконувати корисну роботу, наприклад, руйнування породних відвалів (териконів) вугільних шахт, відвалів золи - винесення теплових електричних станцій, тобто всіляких пористих вихідних матеріалів. Відома електрогідравлічна установка для руйнування гірських порід, яка містить генератор імпульсів енергії, циліндричний корпус з розміщеними в останньому відкритими розрядними камерами, в кожній з яких встановлена пара легкоплавких електродів з межелектродним проміжком, при цьому пара електродів приєднана до генератора імпульсів паралельно, а міжелектродні проміжки в кожній камері виконані різної довжини [див. авт. свід. № 1136527, бувш. СРСР, Е21В 38/18]. Основними недоліками відомого технічного рішення є те, що, по-перше, необхідна точна установка розрядних проміжків в камерах, а по-друге, камери для виключення взаємовпливу однієї пари електродів на іншу, повинні перебувати на певній відстані один від іншого. Крім того, електрод повинен встановлюватися в свердловині, ємності, шпурі, в який можна налити воду, тому згадана вище конструкція в прямому вигляді не придатна для вирішення поставленого завдання, тобто безпосередньо для установки в пористе середовище. Відома електродна система для руйнування гірських порід, яка містить коаксіально встановлений центральний стрижневий електрод, зовнішній трубчастий електрод і діелектричний компаунд, розміщений між електродами, а так само додатковий легкоплавкий електрод у вигляді циліндричної спіралі і розміщений в нетермостойкому діелектричному компаунді [див. авт. свід. № 1297553, СРСР, Е21С 37/18]. До недоліків відомого технічного рішення, визначеного як прототип, відноситься наступне: при загальній стабілізації роботи електрода (не потрібна точна установка кожної пари електродів після кожного розряду), конструкція проте не може бути застосована при необхідності руйнування пористого матеріалу, наприклад відвалів і т. д. На кресленні показаний розріз пропонованого робочого органу, який містить коаксіально розташований позитивний електрод 1, негативний електрод 2, розділені нестійким термічним компаундом 3. Система електродів поміщена в кожух 4, виконаний з ізоляційного матеріалу зі слабкими механічними властивостями, наприклад поліетилену, який закріплюється на негативному електроді 2 за допомогою ізоляційного ж манжета 5, утворюючи герметично замкнутий простір 6, заповнений робочою рідиною, наприклад водою. Позитивний електрод 1 з'єднаний з "плюсом" електрогідравлічного комплексу 7, а негативний електрод 2 з'єднаний з "мінусом" того ж комплексу 7. Працює пропонований пристрій так. Напруга від генератора 7 подається на робочий орган (кресл.). При цьому на кінцях електродів 1 і 2, розташованих в рідкому середовищі, що знаходиться в кожусі 4, виникає потужна електрична дуга, що являє собою підводний електричний вибух, вода миттєво випаровується, і при цьому виникає зона високого тиску (2030) тис. атм, що руйнує кожух 4 і впливає на навколишнє робочого органу середовище, виконуючи тим самим корисну роботу. В даному випадку, оскільки робоча рідина знаходиться постійно навколо електродів, то весь виріб може працювати в пористому середовищі, де в іншому випадку виник би витік рідини, внаслідок чого електрогідравлічний процес виявився б неможливим. Можливий і другий варіант реалізації створеного пристрою, при якому як робоча рідина використовується розчин калієвої селітри KNО3. У цьому варіанті при температурі електричної 3 °C дуги 20 • 10" відбувається займання селітри, що супроводжується потужним додатковим вибуховим впливом, причому слід зазначити, що без впливу високої температури KNO3 абсолютно нешкідливий і безпечний. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Робочий орган для електрогідравлічного впливу на пористе середовище, який містить розділені ізоляційним проміжком позитивні і негативні електроди, який відрізняється тим, що ці електроди оточені діелектричним кожухом, в якому розташовується рідке робоче середовище. 1 UA 120332 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
