Молоток дробарки

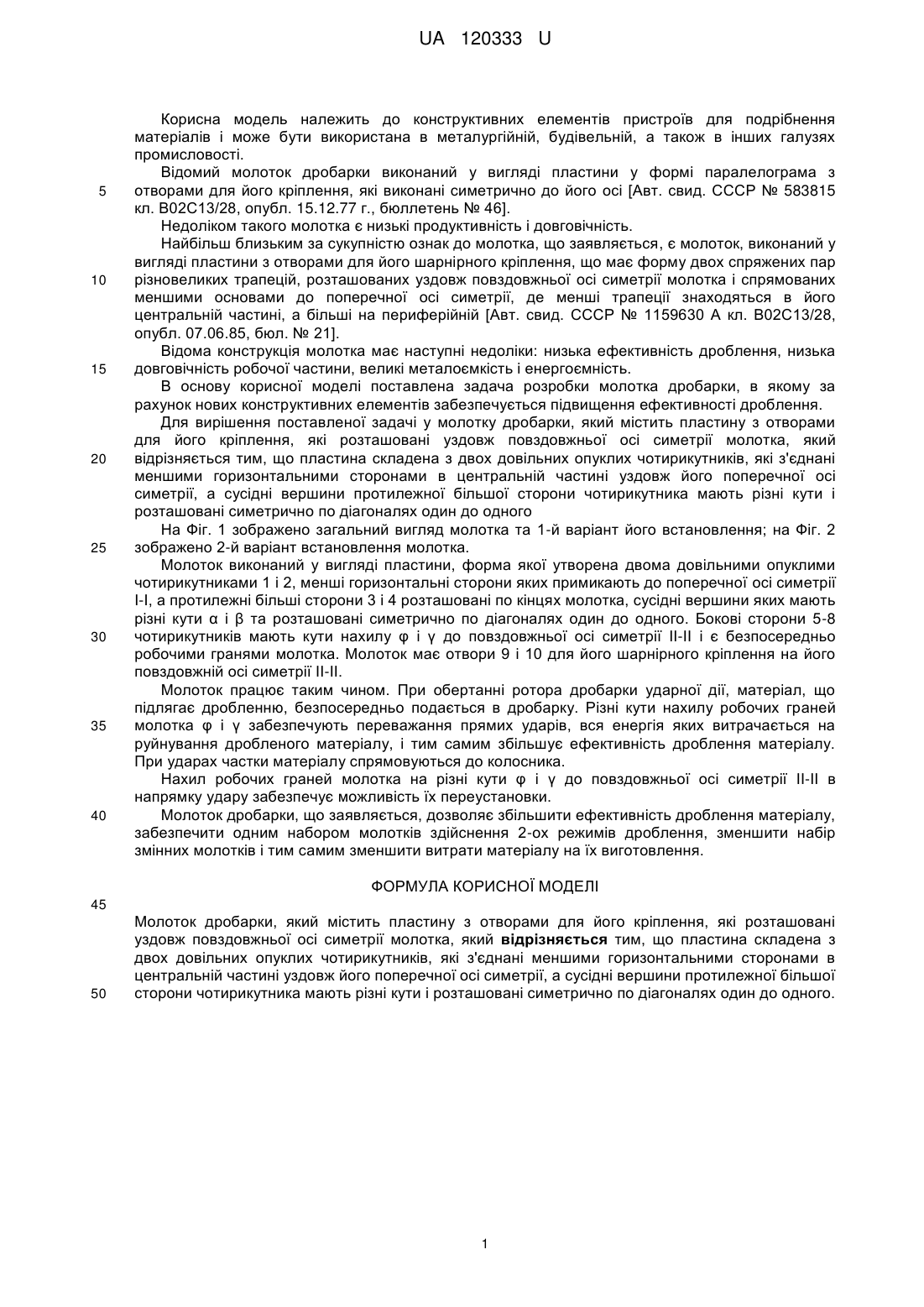

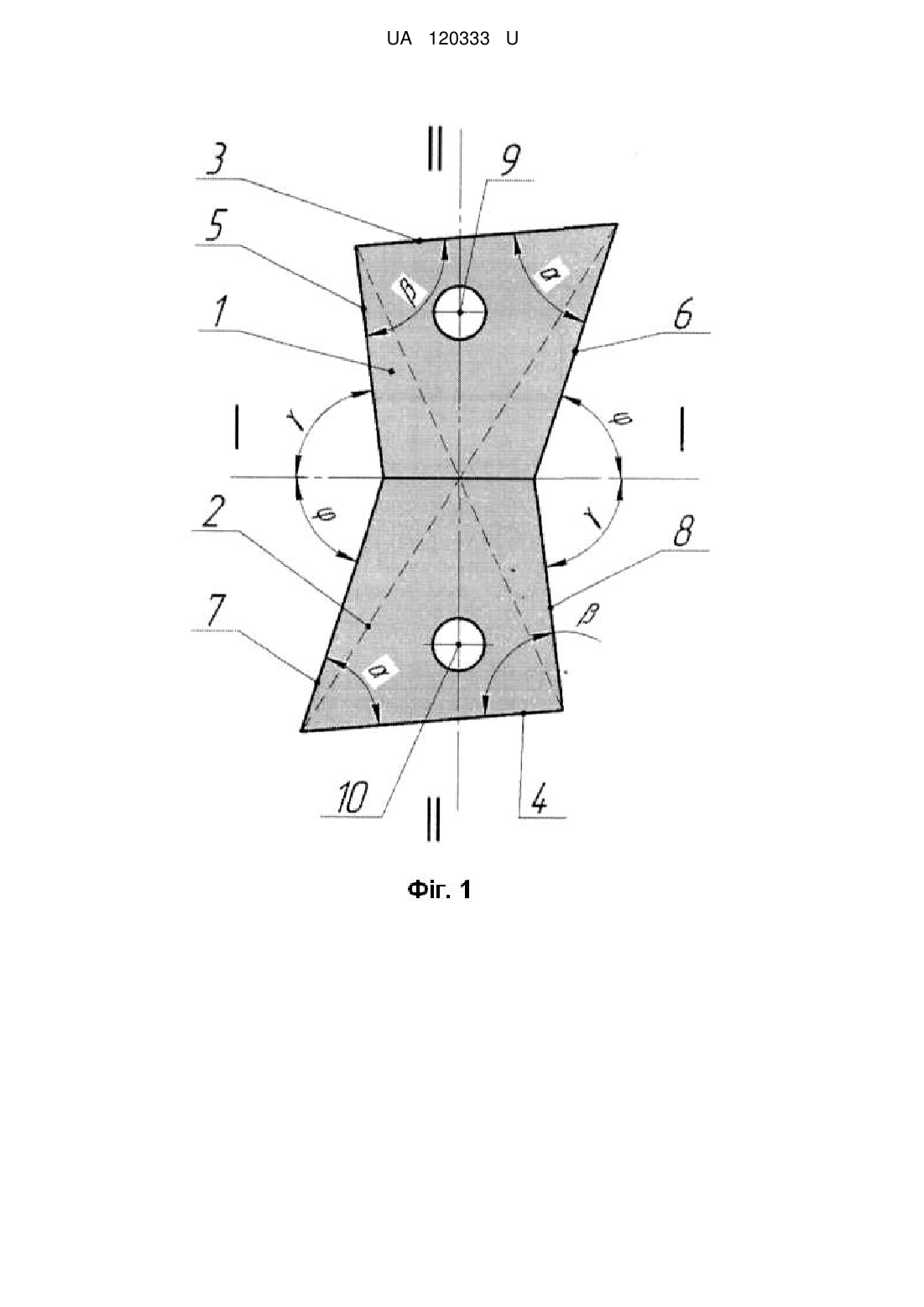

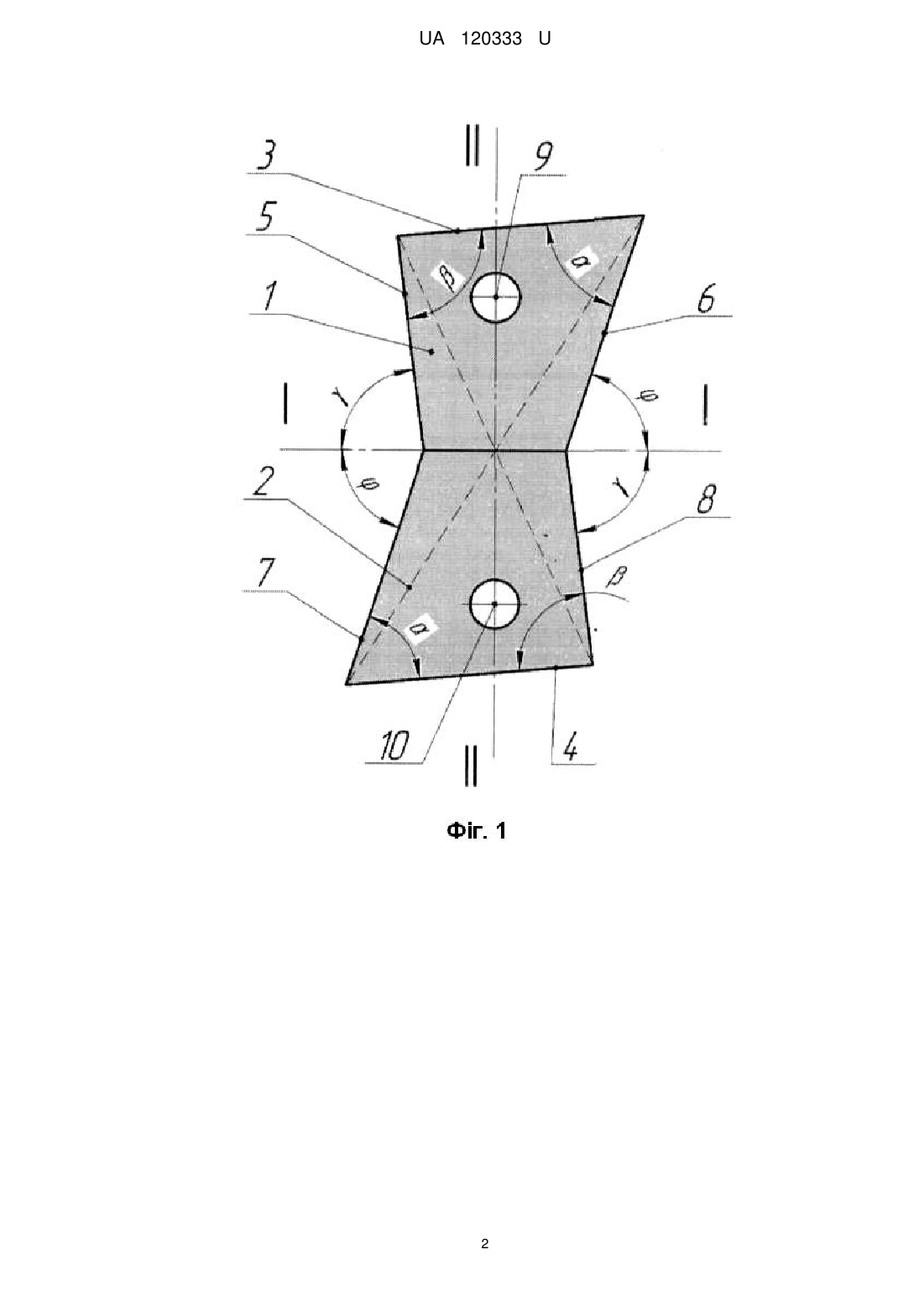

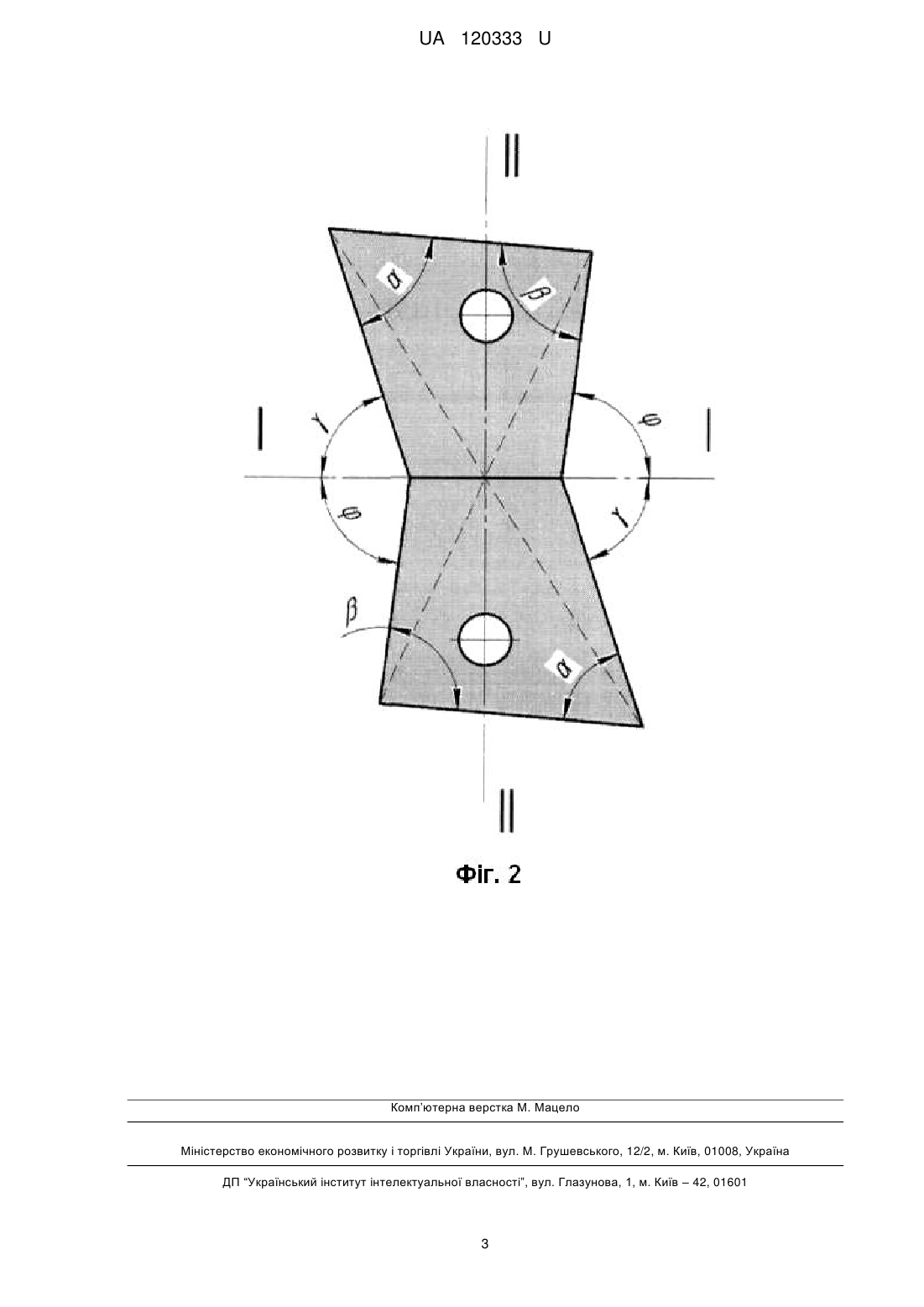

Реферат: Молоток дробарки містить пластину з отворами для його кріплення, які розташовані уздовж повздовжньої осі симетрії молотка. При цьому пластина складена з двох довільних опуклих чотирикутників, які з'єднані меншими горизонтальними сторонами в центральній частині уздовж його поперечної осі симетрії, а сусідні вершини протилежної більшої сторони чотирикутника мають різні кути і розташовані симетрично по діагоналях один до одного. UA 120333 U (54) МОЛОТОК ДРОБАРКИ UA 120333 U UA 120333 U 5 10 15 20 25 30 35 40 Корисна модель належить до конструктивних елементів пристроїв для подрібнення матеріалів і може бути використана в металургійній, будівельній, а також в інших галузях промисловості. Відомий молоток дробарки виконаний у вигляді пластини у формі паралелограма з отворами для його кріплення, які виконані симетрично до його осі [Авт. свид. СССР № 583815 кл. В02С13/28, опубл. 15.12.77 г., бюллетень № 46]. Недоліком такого молотка є низькі продуктивність і довговічність. Найбільш близьким за сукупністю ознак до молотка, що заявляється, є молоток, виконаний у вигляді пластини з отворами для його шарнірного кріплення, що має форму двох спряжених пар різновеликих трапецій, розташованих уздовж повздовжньої осі симетрії молотка і спрямованих меншими основами до поперечної осі симетрії, де менші трапеції знаходяться в його центральній частині, а більші на периферійній [Авт. свид. СССР № 1159630 А кл. В02С13/28, опубл. 07.06.85, бюл. № 21]. Відома конструкція молотка має наступні недоліки: низька ефективність дроблення, низька довговічність робочої частини, великі металоємкість і енергоємність. В основу корисної моделі поставлена задача розробки молотка дробарки, в якому за рахунок нових конструктивних елементів забезпечується підвищення ефективності дроблення. Для вирішення поставленої задачі у молотку дробарки, який містить пластину з отворами для його кріплення, які розташовані уздовж повздовжньої осі симетрії молотка, який відрізняється тим, що пластина складена з двох довільних опуклих чотирикутників, які з'єднані меншими горизонтальними сторонами в центральній частині уздовж його поперечної осі симетрії, а сусідні вершини протилежної більшої сторони чотирикутника мають різні кути і розташовані симетрично по діагоналях один до одного На Фіг. 1 зображено загальний вигляд молотка та 1-й варіант його встановлення; на Фіг. 2 зображено 2-й варіант встановлення молотка. Молоток виконаний у вигляді пластини, форма якої утворена двома довільними опуклими чотирикутниками 1 і 2, менші горизонтальні сторони яких примикають до поперечної осі симетрії Ι-Ι, а протилежні більші сторони 3 і 4 розташовані по кінцях молотка, сусідні вершини яких мають різні кути α і β та розташовані симетрично по діагоналях один до одного. Бокові сторони 5-8 чотирикутників мають кути нахилу φ і γ до повздовжньої осі симетрії ІІ-ІІ і є безпосередньо робочими гранями молотка. Молоток має отвори 9 і 10 для його шарнірного кріплення на його повздовжній осі симетрії ІІ-ІІ. Молоток працює таким чином. При обертанні ротора дробарки ударної дії, матеріал, що підлягає дробленню, безпосередньо подається в дробарку. Різні кути нахилу робочих граней молотка φ і γ забезпечують переважання прямих ударів, вся енергія яких витрачається на руйнування дробленого матеріалу, і тим самим збільшує ефективність дроблення матеріалу. При ударах частки матеріалу спрямовуються до колосника. Нахил робочих граней молотка на різні кути φ і γ до повздовжньої осі симетрії ІІ-ІІ в напрямку удару забезпечує можливість їх переустановки. Молоток дробарки, що заявляється, дозволяє збільшити ефективність дроблення матеріалу, забезпечити одним набором молотків здійснення 2-ох режимів дроблення, зменшити набір змінних молотків і тим самим зменшити витрати матеріалу на їх виготовлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Молоток дробарки, який містить пластину з отворами для його кріплення, які розташовані уздовж повздовжньої осі симетрії молотка, який відрізняється тим, що пластина складена з двох довільних опуклих чотирикутників, які з'єднані меншими горизонтальними сторонами в центральній частині уздовж його поперечної осі симетрії, а сусідні вершини протилежної більшої сторони чотирикутника мають різні кути і розташовані симетрично по діагоналях один до одного. 1 UA 120333 U 2 UA 120333 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова,1, м. Київ – 42, 01601 3
