Робочий орган для електрогідравлічного впливу

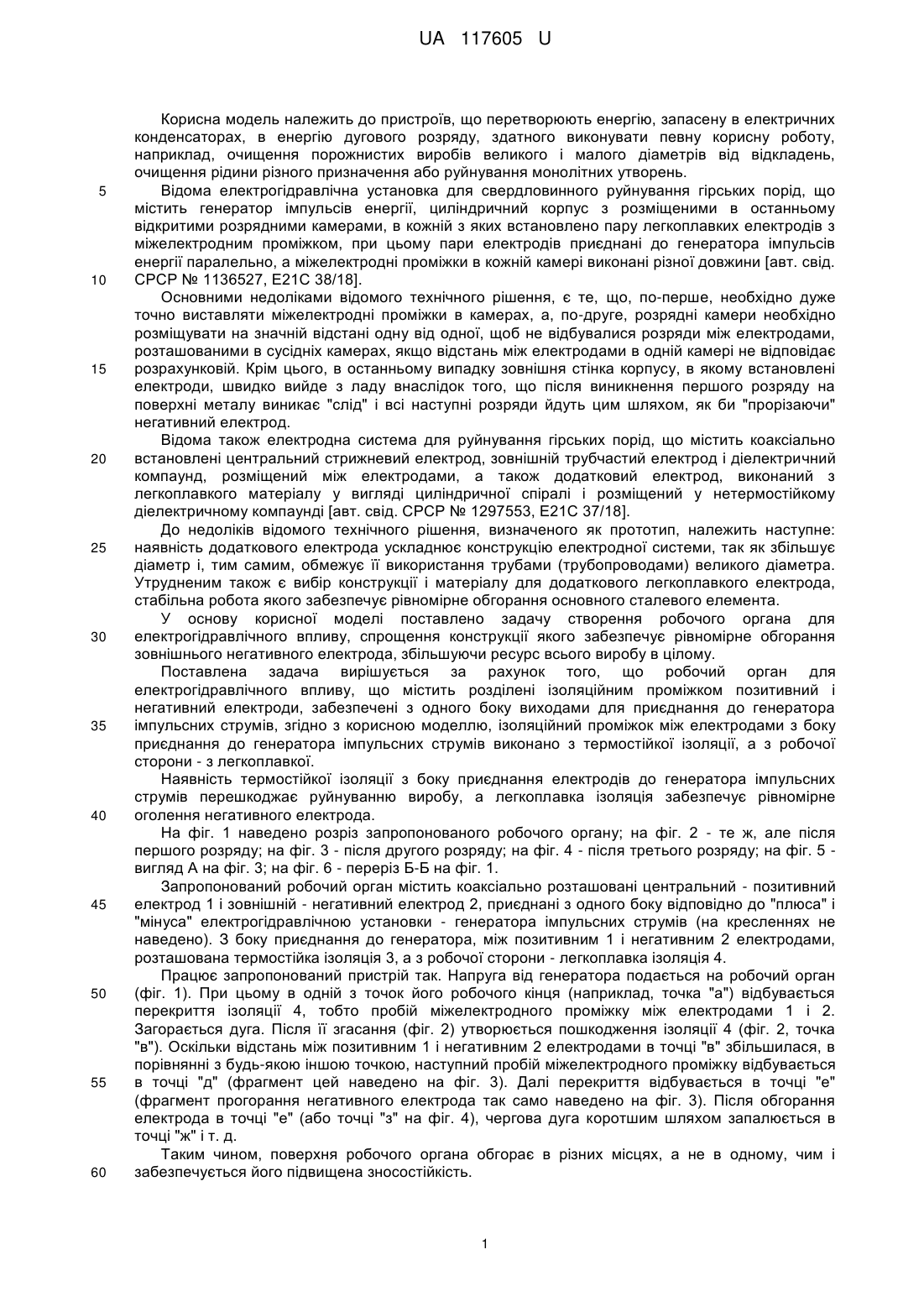

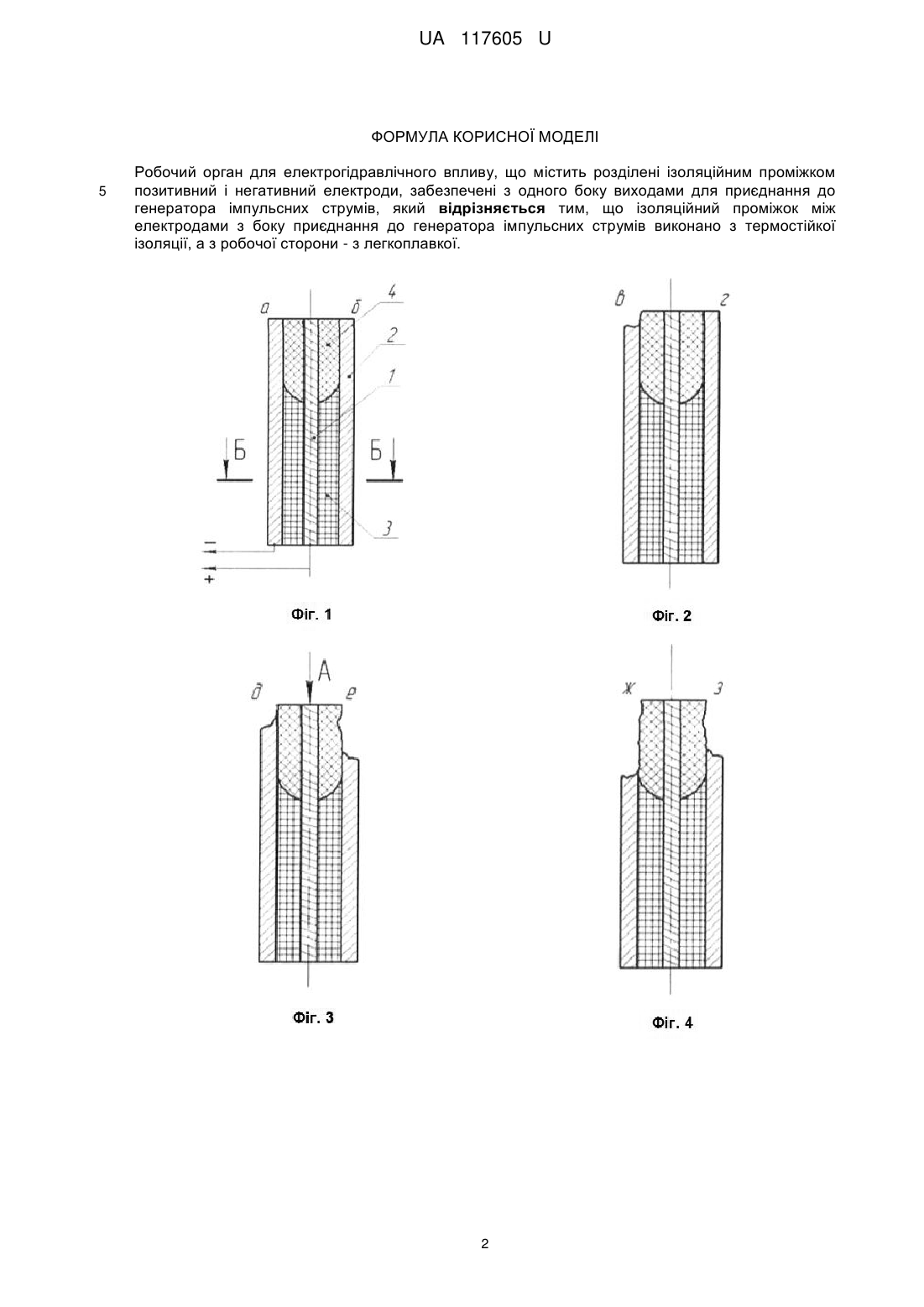

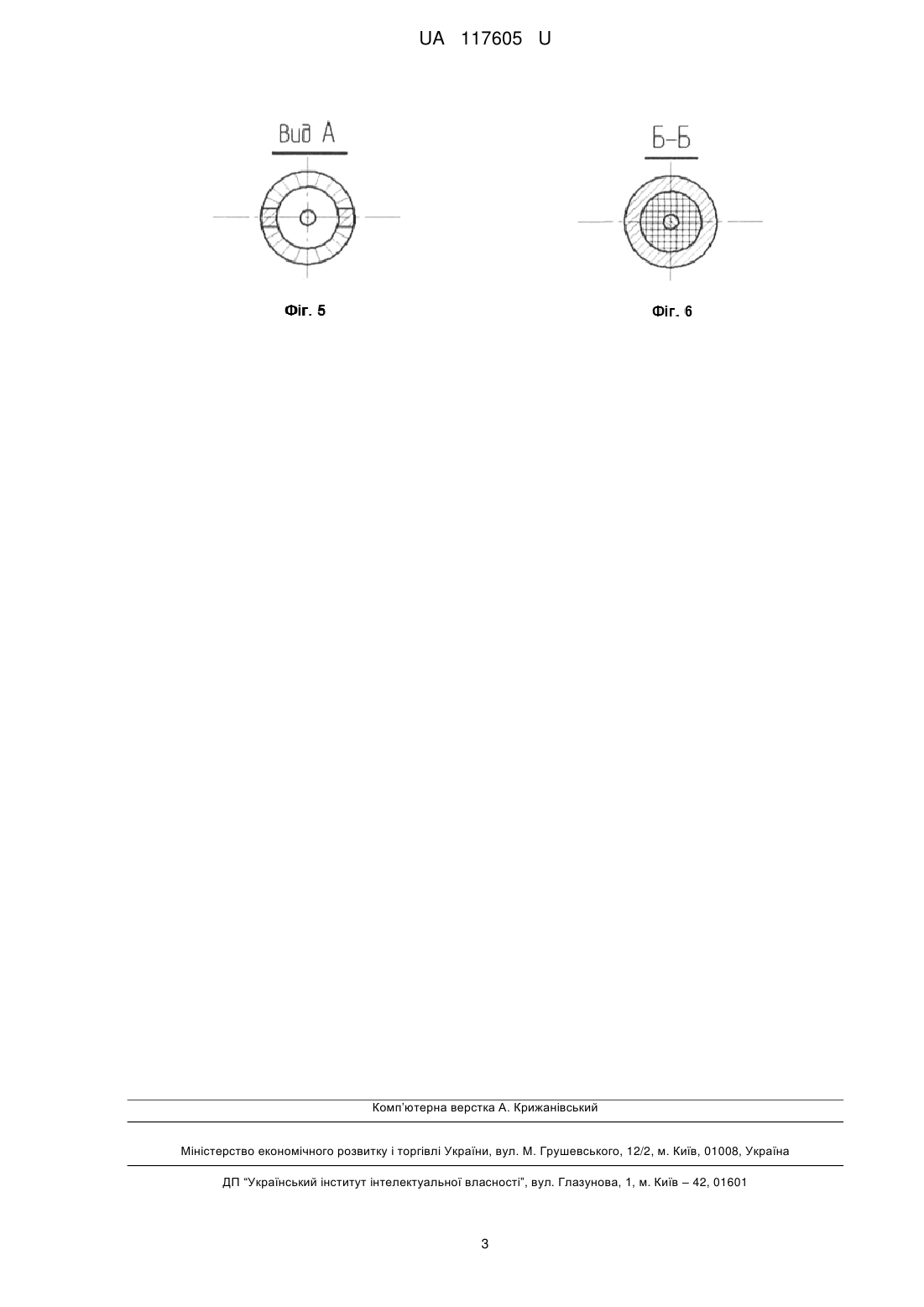

Реферат: Робочий орган для електрогідравлічного впливу містить розділені ізоляційним проміжком позитивний і негативний електроди, забезпечені з одного боку виходами для приєднання до генератора імпульсних струмів. При цьому ізоляційний проміжок між електродами з боку приєднання до генератора імпульсних струмів виконано з термостійкої ізоляції, а з робочої сторони - з легкоплавкої. UA 117605 U (54) РОБОЧИЙ ОРГАН ДЛЯ ЕЛЕКТРОГІДРАВЛІЧНОГО ВПЛИВУ UA 117605 U UA 117605 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, що перетворюють енергію, запасену в електричних конденсаторах, в енергію дугового розряду, здатного виконувати певну корисну роботу, наприклад, очищення порожнистих виробів великого і малого діаметрів від відкладень, очищення рідини різного призначення або руйнування монолітних утворень. Відома електрогідравлічна установка для свердловинного руйнування гірських порід, що містить генератор імпульсів енергії, циліндричний корпус з розміщеними в останньому відкритими розрядними камерами, в кожній з яких встановлено пару легкоплавких електродів з міжелектродним проміжком, при цьому пари електродів приєднані до генератора імпульсів енергії паралельно, а міжелектродні проміжки в кожній камері виконані різної довжини [авт. свід. СРСР № 1136527, Е21С 38/18]. Основними недоліками відомого технічного рішення, є те, що, по-перше, необхідно дуже точно виставляти міжелектродні проміжки в камерах, а, по-друге, розрядні камери необхідно розміщувати на значній відстані одну від одної, щоб не відбувалися розряди між електродами, розташованими в сусідніх камерах, якщо відстань між електродами в одній камері не відповідає розрахунковій. Крім цього, в останньому випадку зовнішня стінка корпусу, в якому встановлені електроди, швидко вийде з ладу внаслідок того, що після виникнення першого розряду на поверхні металу виникає "слід" і всі наступні розряди йдуть цим шляхом, як би "прорізаючи" негативний електрод. Відома також електродна система для руйнування гірських порід, що містить коаксіально встановлені центральний стрижневий електрод, зовнішній трубчастий електрод і діелектричний компаунд, розміщений між електродами, а також додатковий електрод, виконаний з легкоплавкого матеріалу у вигляді циліндричної спіралі і розміщений у нетермостійкому діелектричному компаунді [авт. свід. СРСР № 1297553, Е21С 37/18]. До недоліків відомого технічного рішення, визначеного як прототип, належить наступне: наявність додаткового електрода ускладнює конструкцію електродної системи, так як збільшує діаметр і, тим самим, обмежує її використання трубами (трубопроводами) великого діаметра. Утрудненим також є вибір конструкції і матеріалу для додаткового легкоплавкого електрода, стабільна робота якого забезпечує рівномірне обгорання основного сталевого елемента. У основу корисної моделі поставлено задачу створення робочого органа для електрогідравлічного впливу, спрощення конструкції якого забезпечує рівномірне обгорання зовнішнього негативного електрода, збільшуючи ресурс всього виробу в цілому. Поставлена задача вирішується за рахунок того, що робочий орган для електрогідравлічного впливу, що містить розділені ізоляційним проміжком позитивний і негативний електроди, забезпечені з одного боку виходами для приєднання до генератора імпульсних струмів, згідно з корисною моделлю, ізоляційний проміжок між електродами з боку приєднання до генератора імпульсних струмів виконано з термостійкої ізоляції, а з робочої сторони - з легкоплавкої. Наявність термостійкої ізоляції з боку приєднання електродів до генератора імпульсних струмів перешкоджає руйнуванню виробу, а легкоплавка ізоляція забезпечує рівномірне оголення негативного електрода. На фіг. 1 наведено розріз запропонованого робочого органу; на фіг. 2 - те ж, але після першого розряду; на фіг. 3 - після другого розряду; на фіг. 4 - після третього розряду; на фіг. 5 вигляд А на фіг. 3; на фіг. 6 - переріз Б-Б на фіг. 1. Запропонований робочий орган містить коаксіально розташовані центральний - позитивний електрод 1 і зовнішній - негативний електрод 2, приєднані з одного боку відповідно до "плюса" і "мінуса" електрогідравлічною установки - генератора імпульсних струмів (на кресленнях не наведено). З боку приєднання до генератора, між позитивним 1 і негативним 2 електродами, розташована термостійка ізоляція 3, а з робочої сторони - легкоплавка ізоляція 4. Працює запропонований пристрій так. Напруга від генератора подається на робочий орган (фіг. 1). При цьому в одній з точок його робочого кінця (наприклад, точка "а") відбувається перекриття ізоляції 4, тобто пробій міжелектродного проміжку між електродами 1 і 2. Загорається дуга. Після її згасання (фіг. 2) утворюється пошкодження ізоляції 4 (фіг. 2, точка "в"). Оскільки відстань між позитивним 1 і негативним 2 електродами в точці "в" збільшилася, в порівнянні з будь-якою іншою точкою, наступний пробій міжелектродного проміжку відбувається в точці "д" (фрагмент цей наведено на фіг. 3). Далі перекриття відбувається в точці "е" (фрагмент прогорання негативного електрода так само наведено на фіг. 3). Після обгорання електрода в точці "е" (або точці "з" на фіг. 4), чергова дуга коротшим шляхом запалюється в точці "ж" і т. д. Таким чином, поверхня робочого органа обгорає в різних місцях, а не в одному, чим і забезпечується його підвищена зносостійкість. 1 UA 117605 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Робочий орган для електрогідравлічного впливу, що містить розділені ізоляційним проміжком позитивний і негативний електроди, забезпечені з одного боку виходами для приєднання до генератора імпульсних струмів, який відрізняється тим, що ізоляційний проміжок між електродами з боку приєднання до генератора імпульсних струмів виконано з термостійкої ізоляції, а з робочої сторони - з легкоплавкої. 2 UA 117605 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
