Робоче колесо турбіни

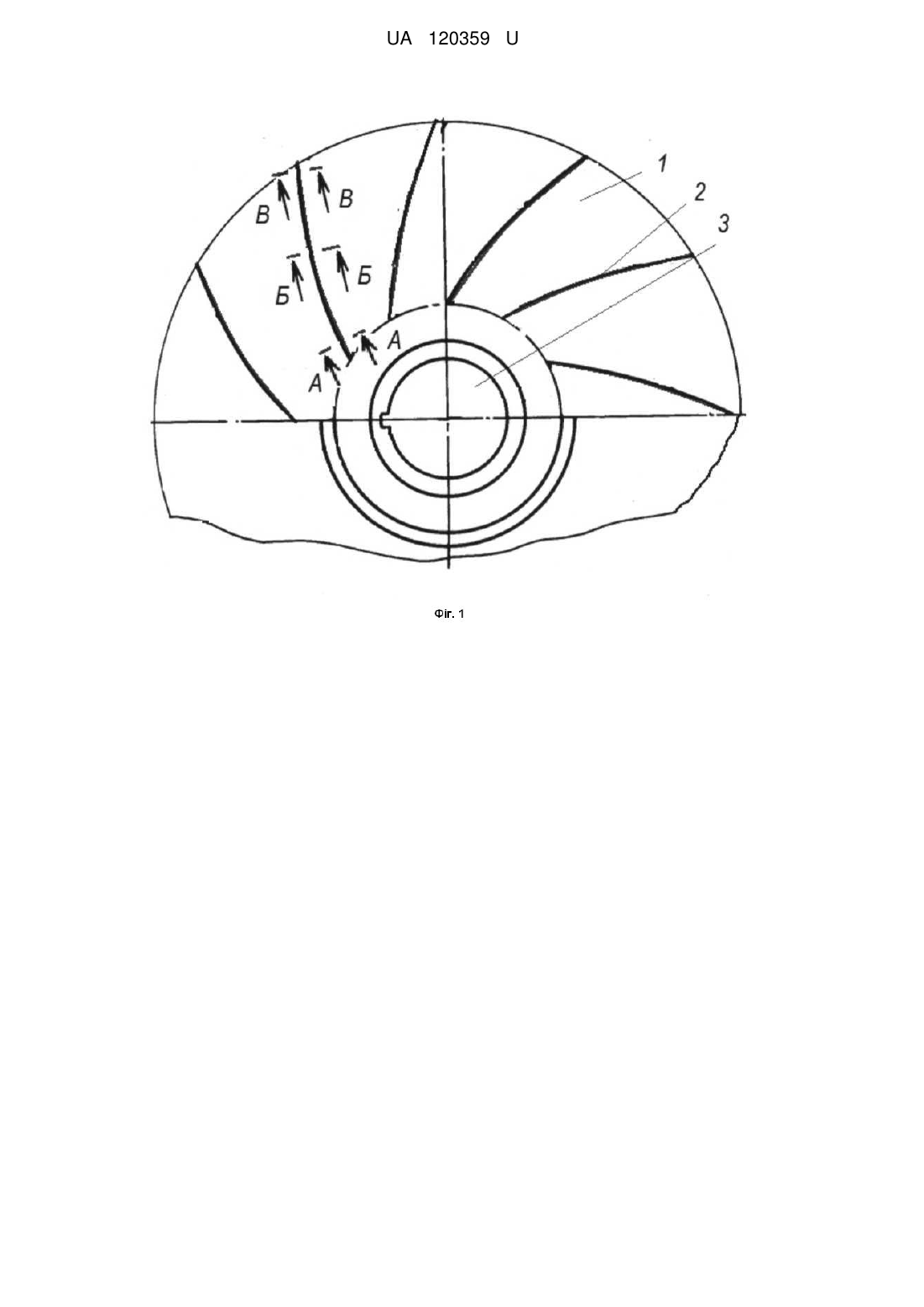

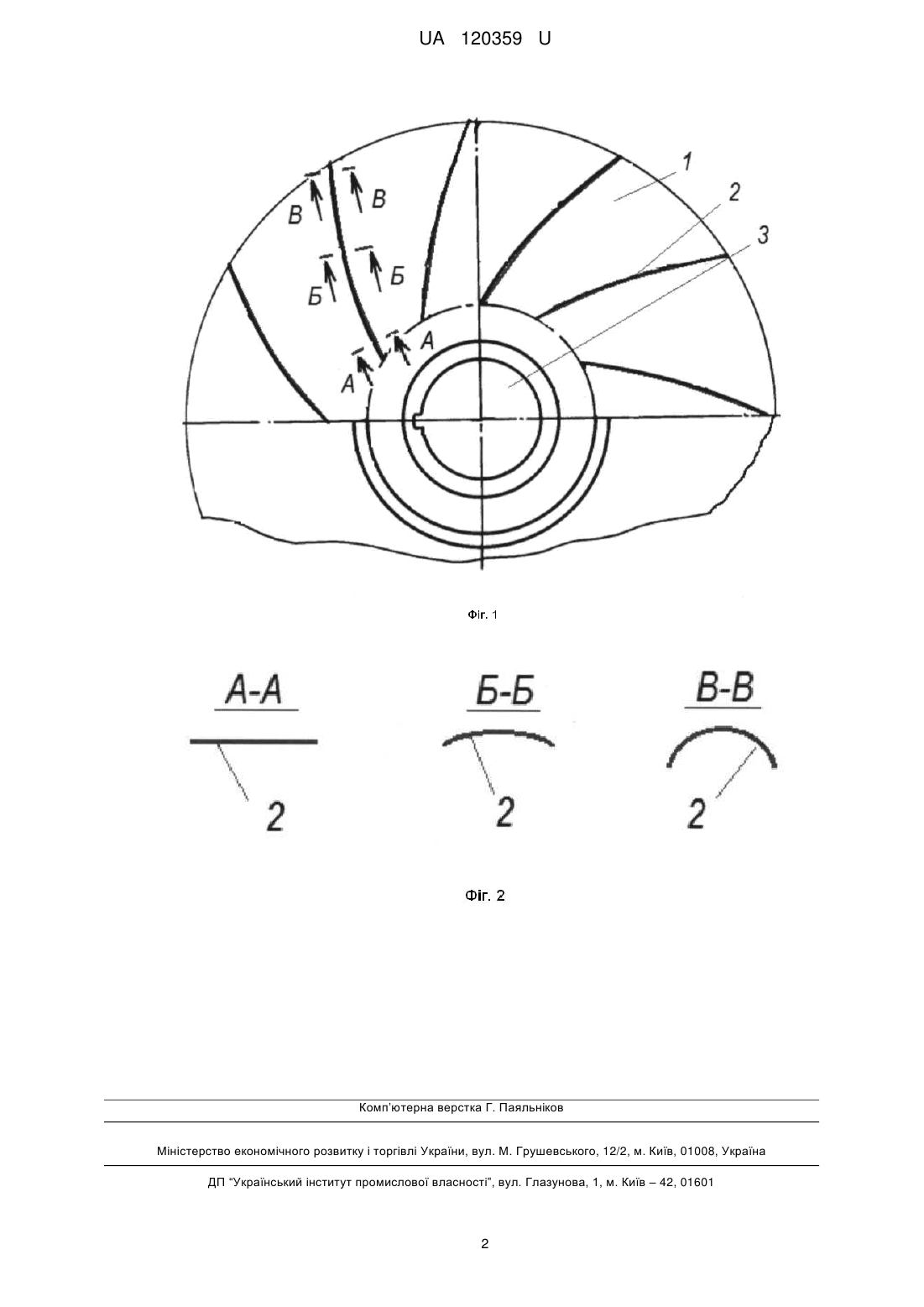

Реферат: Робоче колесо турбіни має диск з центральним отвором та лопатями. Лопаті у поперековому перетині за довжиною мають змінну форму. UA 120359 U (12) UA 120359 U UA 120359 U 5 10 15 20 25 30 Корисна модель належить до пристроїв, що служать для перекачування рідких та газоподібних речовин. Відоме робоче колесо відцентрового компресору, що містить диск з центральним отвором та лопатями [Патент РФ RU 2449179, F04D 29/28, F04D 17/08, F01D 5/00]. Недоліком відомого робочого колеса є недостатній тиск, що створюється прямими лопатями внаслідок розподілу потоку по всій поверхні лопатей. Технічною задачею корисної моделі є удосконалення робочого колеса, в якому, завдяки новій змінній формі лопатей за їх довжиною, досягається збільшення тиску речовини, що перекачується. Поставлена задача вирішується тим, що у робочому колесі турбіни, що містить диск з центральним отвором та лопатями, згідно з корисною моделлю, лопаті у поперековому перерізі за довжиною мають змінну форму, при цьому вона змінюється від центрального отвору до периферії, наприклад від пласкої до ввігнутої. На Фіг. 1 зображено робоче колесо турбіни; на Фіг. 2 зображено переріз лопаті А-А на Фіг. 1 у місці її початку в районі центрального отвору; переріз лопаті Б-Б на Фіг. 1 в середній частині її довжини та переріз лопаті В-В на Фіг. 1 на периферії робочого колеса. Робоче колесо турбіни містить диск 1 з лопатями 2, форма яких змінюється від центрального отвору до периферії. При цьому форма лопатей може змінюватись як плавно, так і ступенево. Речовина, що перекачується, подається в колесо через центральний отвір 3. Робоче колесо турбіни працює наступним чином. Через центральний отвір 3 речовина, що перекачується, подається в середину робочого колеса 1, захоплюється лопатями 2 та транспортується по їх поверхні в напрямку від центрального отвору до периферії колеса. При цьому, внаслідок прямої форми лопатей 2, відбувається краще захоплення речовини що подається з центрального отвору 3, внаслідок її рівномірного розподілення по всій поверхні лопатей 2. Речовина, що перекачується, рухається вздовж лопаті 2 до середньої її частини, при цьому змінна форма лопаті сприяє збільшенню тиску за рахунок концентрації речовини в западині лопаті 2. А плавна зміна її поверхні створює сприятливі умови для поступового підвищення тиску. При такій роботі колеса з лопатями змінної форми зменшується ширина потоку вздовж лопаті 2, що підвищує тиск на виході з колеса. Робоче колесо турбіни забезпечує більшу ефективність процесу перекачування речовини за рахунок збільшення тиску. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 1. Робоче колесо турбіни, що містить диск з центральним отвором та лопатями, яке відрізняється тим, що лопаті у поперековому перетині за довжиною мають змінну форму. 2. Робоче колесо турбіни за п. 1, яке відрізняється тим, що форма лопатей змінюється від центрального отвору до периферії, наприклад від пласкої до ввігнутої. 1 UA 120359 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
