F03B 3/10 — з пристроями для забезпечення можливості роботи як у якості насосів, так і в якості турбін

Номер патенту: 120359

Опубліковано: 25.10.2017

Автори: Мартинюк Анатолій Васильович, Левченко Едуард Петрович, Тумін Олександр Миколайович, Бутенко Володимир Васильович

МПК: F01D 5/00, F03B 3/10, F04D 29/28 ...

Мітки: турбіни, робоче, колесо

Формула / Реферат:

1. Робоче колесо турбіни, що містить диск з центральним отвором та лопатями, яке відрізняється тим, що лопаті у поперековому перетині за довжиною мають змінну форму.2. Робоче колесо турбіни за п. 1, яке відрізняється тим, що форма лопатей змінюється від центрального отвору до периферії, наприклад від пласкої до ввігнутої.

Номер патенту: 95178

Опубліковано: 11.07.2011

Автор: Карбівник Ярослав Володимирович

МПК: F04D 3/00, F03B 13/10, F03B 13/06, F03B 3/10 ...

Мітки: обладнання, електростанції, гідроакумулюючої

Формула / Реферат:

Обладнання гідроакумулюючої електростанції, що містить верхнє і нижнє водосховища, сполучені трубопроводом з запірним органом, встановлений у водяній камері нижнього водосховища осьовий зворотний насос з конічною насадкою і дифузором перед робочим колесом, змонтованими з можливістю їх заміщення чистим "на просвіт" фрагментом трубопроводу засобом їх зворотного переміщення, і осьовий насос верхнього водосховища з робочим колесом на...

Номер патенту: 89555

Опубліковано: 10.02.2010

Автор: Карбівник Ярослав Володимирович

МПК: F03B 3/04, F03B 3/10, F03B 13/10 ...

Мітки: осьовий, зворотний, насос

Формула / Реферат:

Осьовий зворотний насос, що містить трубопровід, з'єднуючий нижній і верхній б'єфи рівнів води ГАЕС, проточну частину з розташованим співвісно до неї робочим колесом з радіальними лопатями на приводному валу електричної машини з підшипниками і ущільненнями, і встановлену за робочим колесом в проточній частині конічну насадку, орієнтовану вершиною зрізаного конуса до основи співвісного дифузора, який відрізняється тим, що електрична машина...

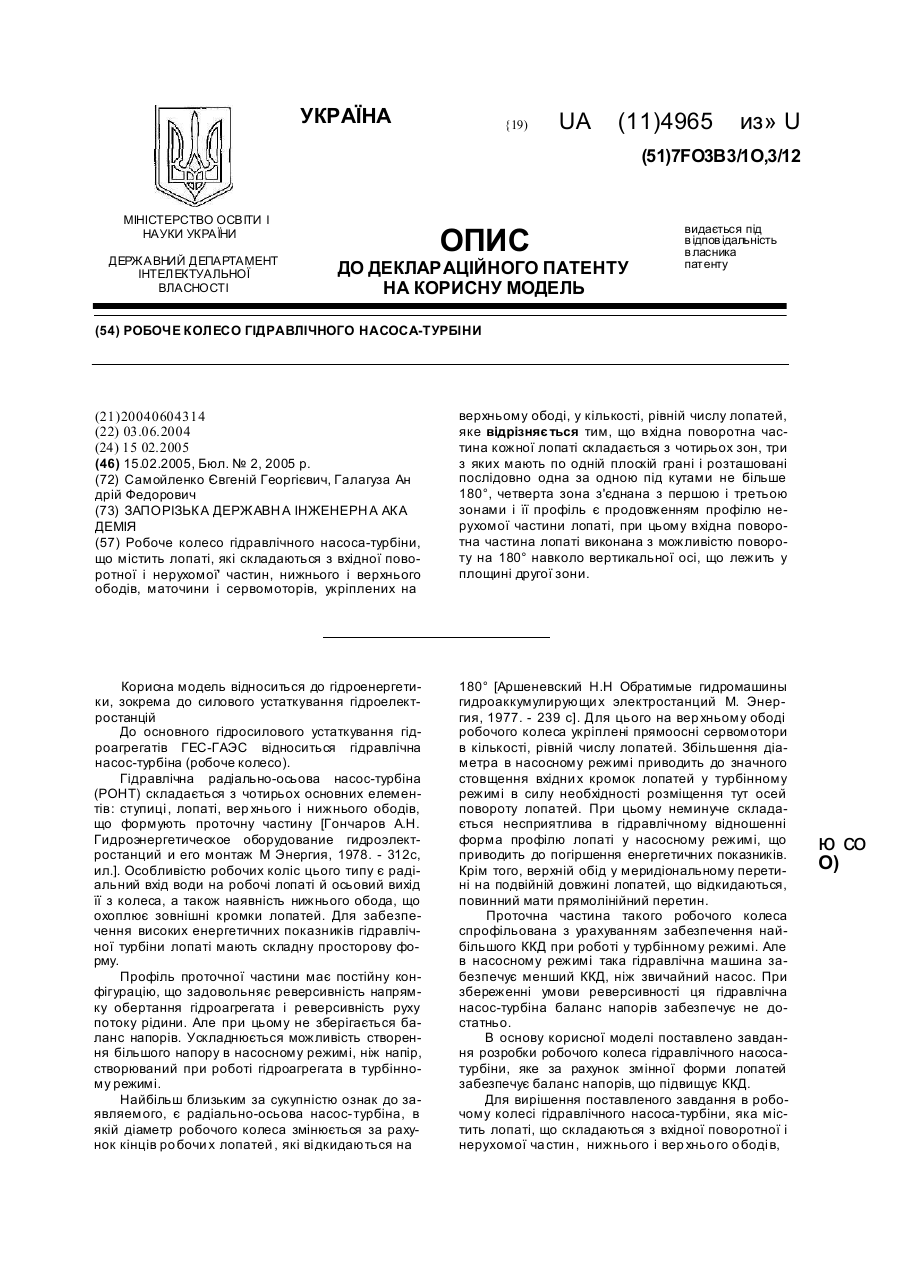

Номер патенту: 4965

Опубліковано: 15.02.2005

Автори: Самойленко Євгеній Георгієвич, Галагуза Андрій Федорович

МПК: F03B 3/10, F03B 3/12

Мітки: колесо, гідравлічного, робоче, насоса-турбіни

Формула / Реферат:

Робоче колесо гідравлічного насоса-турбіни, що містить лопаті, які складаються з вхідної поворотної і нерухомої частин, нижнього і верхнього ободів, маточини і сервомоторів, укріплених на верхньому ободі, у кількості, рівній числу лопатей, яке відрізняється тим, що вхідна поворотна частина кожної лопаті складається з чотирьох зон, три з яких мають по одній плоскій грані і розташовані послідовно одна за одною під кутами не більше 180°,...

Номер патенту: 18604

Опубліковано: 25.12.1997

Автори: Варенко Віктор Дмитрович, Веремеєнко Ігор Степанович, Панченко Микола Сергійович, Вапник Борис Кирилович, Вікторов Герман Владіміровіч, Линецький Наум Гершович, Косєнкова Маріна Міхайловна

МПК: F03B 3/06, F03B 3/10

Мітки: поворотнолопатевої, гідромашини, колесо, діагональної, оборотної, робоче

Формула / Реферат:

Рабочее колесо поворотнолопастной диагональной обратимой гидромашины, содержащее сферическую втулку с лопастями, ось поворота которых наклонена под углом 45° к оси вращения рабочего колеса, а втулочное отношение выполнено в диапазоне  отличающееся тем, что сечения лопастей, определенные на цилиндрических поверхностях с образующими, перпендикулярными осям поворота лопастей, выполнены в соответствии со следующими...

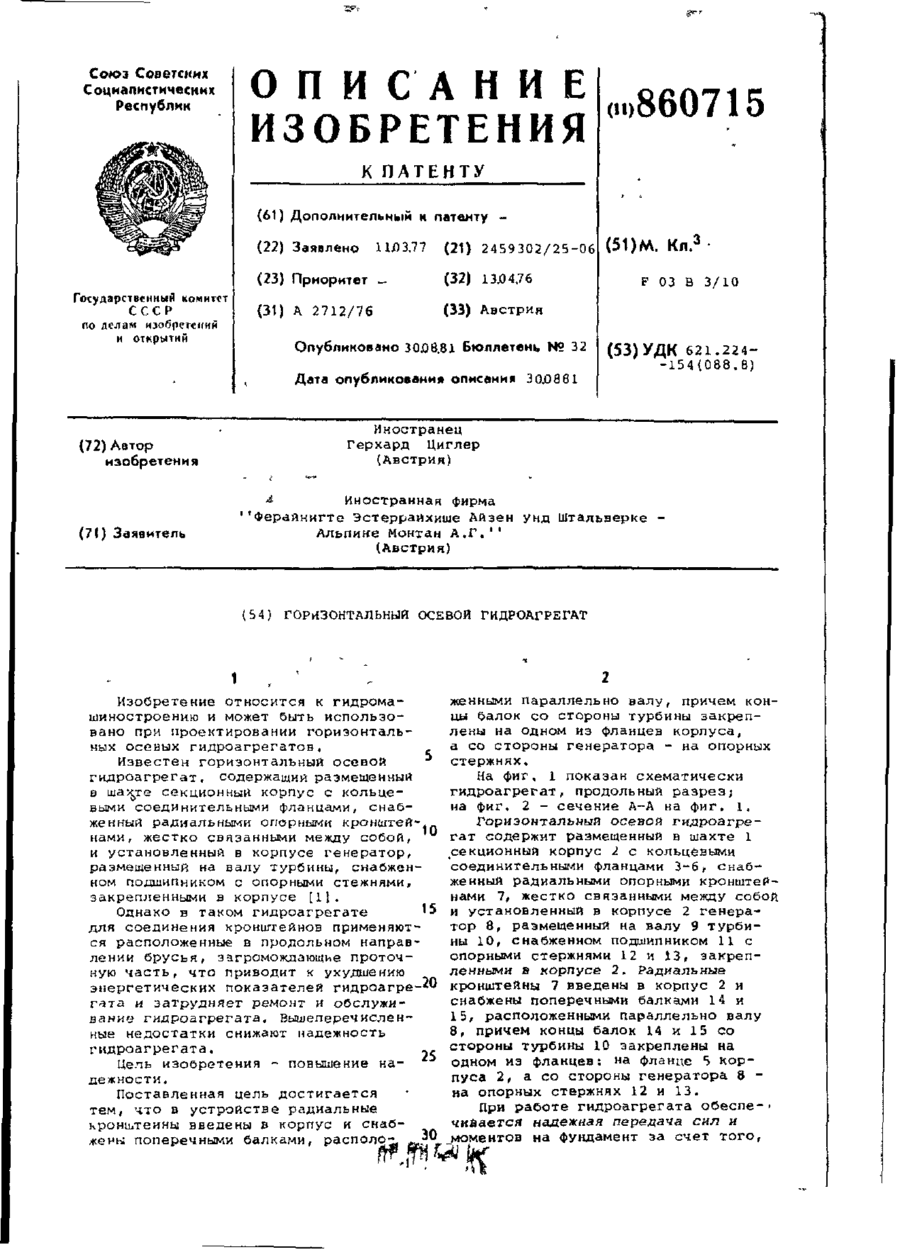

Номер патенту: 5969

Опубліковано: 29.12.1994

Автор: Герхард Ціглер

МПК: F03B 3/10

Мітки: горизонтальний, осьовий, гідроагрегат

Формула / Реферат:

Горизонтальный осевой гидроагрегат, содер­жащий размещенный в шахте секционный корпус с кольцевыми соединительными фланцами, снаб­женный радиальными опорными кронштейнами, жестко связанными между собой, и установленный в корпусе генератор, размещенный на валу турби­ны, снабженном подшипником с опорными стерж­нями, закрепленными в корпусе, отличающийся тем, что, с целью повышения надежности, радиальные кронштейны введены в корпус и снабжены...
