Пристрій для знімання та встановлення кришок завантажувальних люків коксової печі

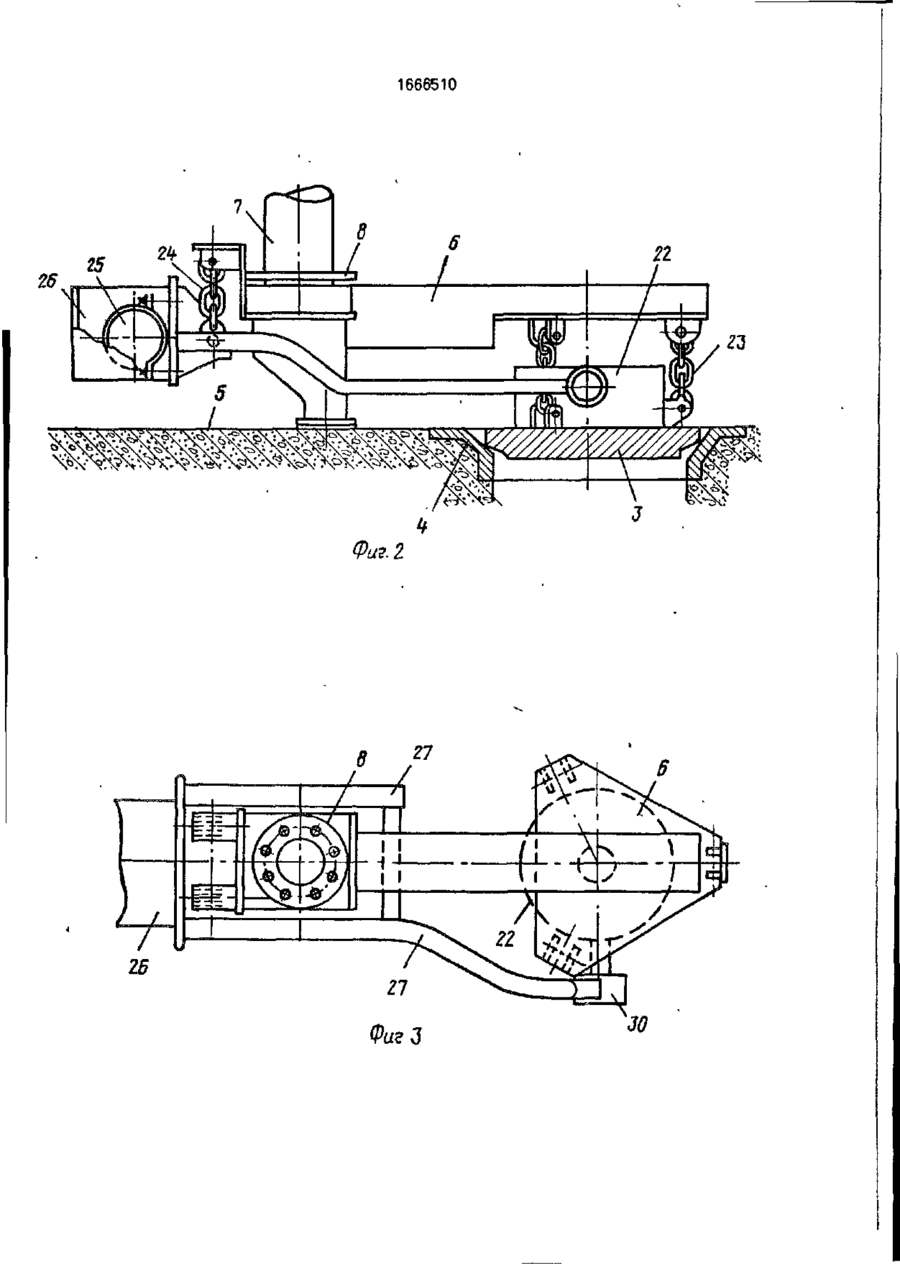

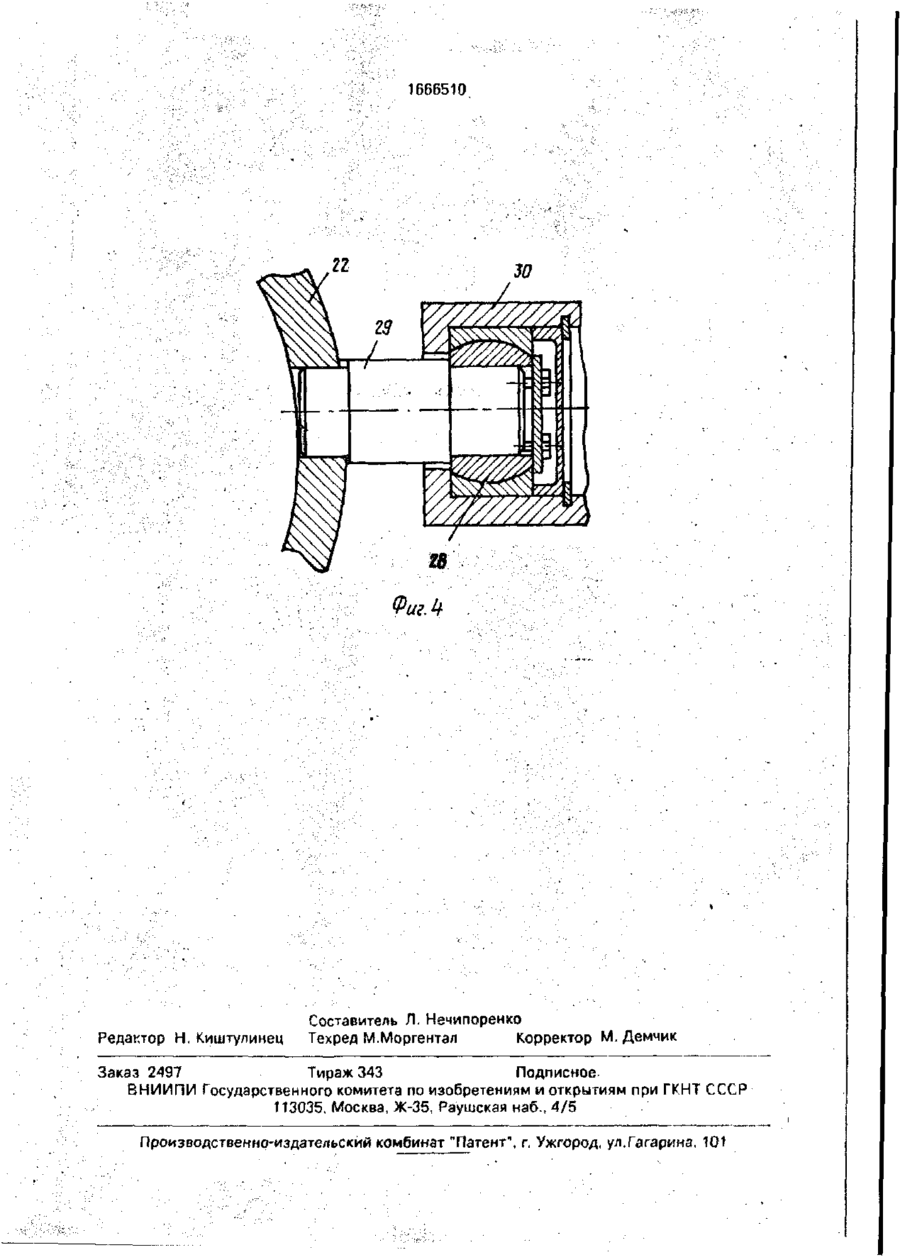

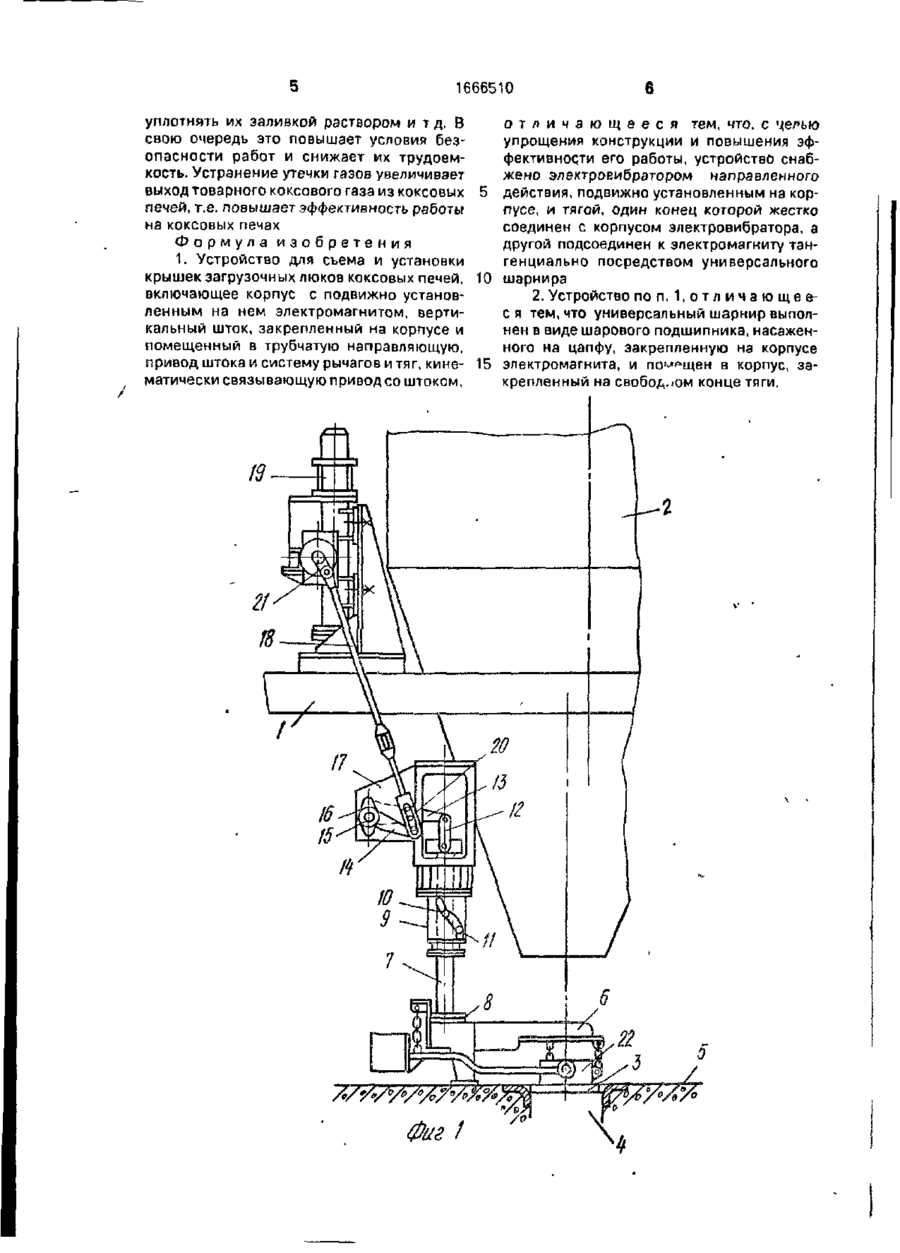

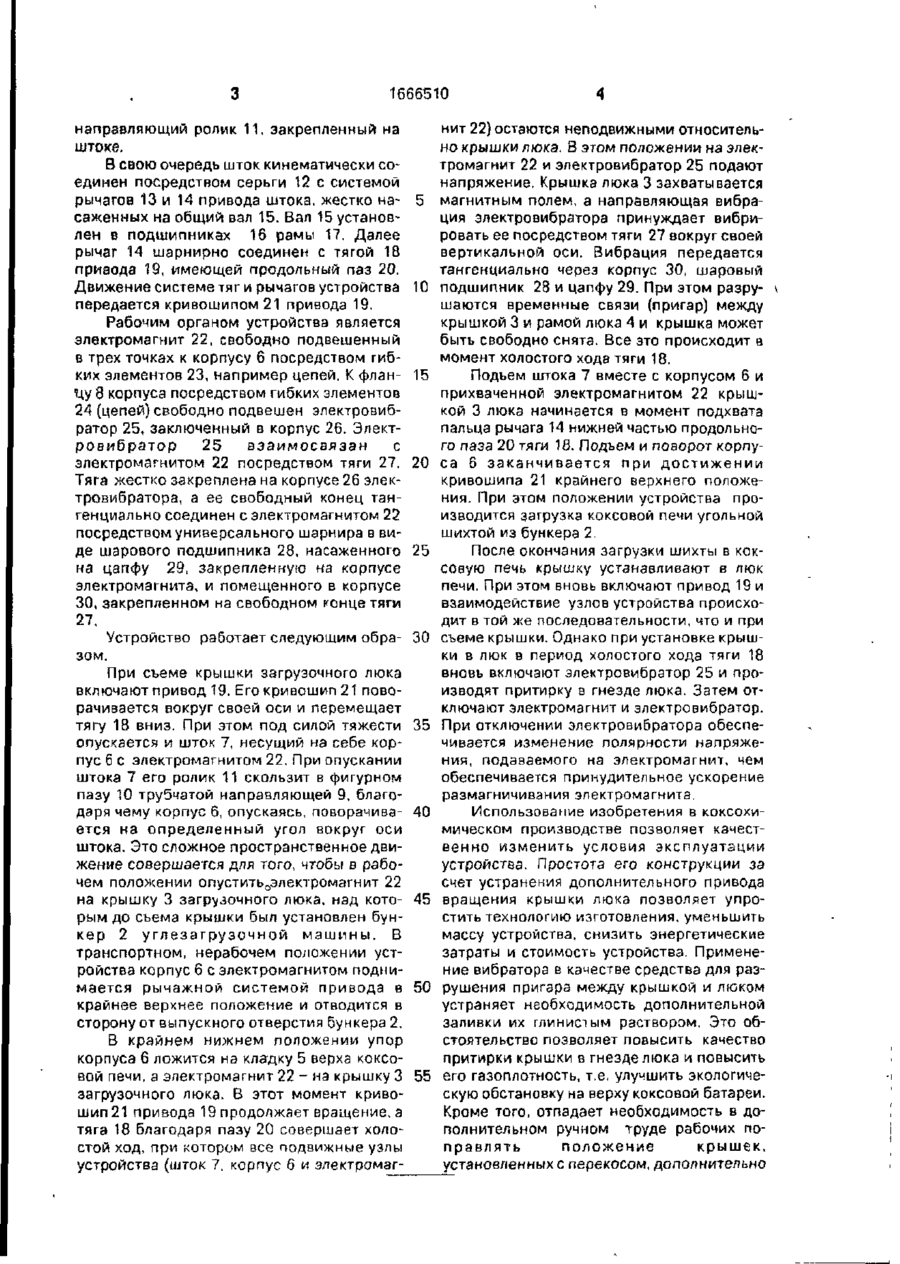

Изобретение относится к коксохимиче скому производству в частности к устройст вам для сьема и у с т а н о в к и крышек загрузочных люков коксовых печей Цель Изобретение относится к коксохимической промышленности в частности к устройствам для съема и устаноаки крышер; загрузочных люков коксовых печей при загрузке их угольной шихтой Цель изобретения - упрощение конструкции устройства и повышение эффективности его работы На фиг.1 изображено устройство, общий вид, вид сбоку в рабочем положении, на фиг.2 - корпус с электромагнитом и электровибратором в рабочем положении, на фиг.З - то же вид сверху; на фиг 4 - шаровой изобретения - упрощение конструкции и повышение эффективности работы устройства Устройство содержит корпус с подвижно установленным на нем электромагнитом и электровибратором Корпус закреплен на вертикальном подъемно-поворотном штоке, помещенном в трубчатую направляющую, взаимодействующим с приводом его подъема-опускания посредством системы рычагов и тяги. Электромагнит взаимосвязан с электровибратором посредством тяги, причем тяга одним концом жестко закреплена на электровибраторе, з ее свободный конец подсоединен к электромагниту при помощи универсального шарового шарнира Применение вибратора в качестве средства для разрушения п риіара между крышкой и люком позволяет повысить качество притирки крышки люка и повысить его газоплотность, что ведет к улучшению экологической обстановки. 1 з.п. ф-лы, 4 ил. шарнир тяги электровибратора, продольный разрез по оси. Устройство монтируется на рабочей ппощздке 1 у; лезэгрузочной машины непосредственно у бункера 2 для угольной шихты таким образом, чтобы в рабочем положении электромагнит устройства устанавливался по оси крышки 3 загрузочного люка 4 коксовой печи 5. Устройство содержит корпус 6, консольно закрепленный на вертикальном штоке 7 посредством фланца 8. Шток 7 помещен в трубчатую направляющую 9, имеющую фигурный паз 10, по которому перемещается 1666510 направляющий ролик 11, закрепленный на штоке. В свою очередь шток кинематически соединен посредством серьги 12 с системой рычагов 13 и 14 привода штока, жестко насаженных на общий вал 15. Вал 15 установлен в подшипниках 16 рамы 17. Далее рычаг 14 шарнирно соединен с тягой 18 приаода 19, имеющей продольный паз 20. Движение системе тяг и рычагов устройства передается кривошипом 21 привода 19, Рабочим органом устройства является электромагнит 22, свободно подвешенный в трех точках к корпусу 6 посредством гибких элементов 23, например цепей. К фланцу 8 корпуса посредством гибких элементов 24 (цепей) свободно подвешен электровибратор 25, заключенный в корпус 26. Электровибратор 25 взаимосвязан с электромагнитом 22 посредством тяги 27. Тяга жестко закреплена на корпусе 26 электровибратора, а ее свободный конец тангенциально соединен с электромагнитом 22 посредством универсального шарнира в виде шарового подшипника 28, насаженного на цапфу 29, закрепленную на корпусе электромагнита, и помещенного в корпусе 30, закрепленном на свободном конце тяги 27. Устройство работает следующим образом. При съеме крышки загрузочного люка включают привод 19. Его кривошип 21 поворачивается вокруг своей оси и перемещает тягу 18 вниз. При этом под силой тяжести опускается и шток 7, несущий на себе корпус 6 с электромагнитом 22, При опускании штока 7 его ролик 11 скользит в фигурном пазу 10 трубчатой направляющей 9, благодаря чему корпус 6, опускаясь, поворачивается на определенный угол вокруг оси штока. Это сложное пространственное движение совершается для того, чтобы в рабочем положении опуститьоэлектромагнит 22 на крышку 3 загрузочного люка, над которым до съема крышки был установлен бункер 2 углезагрузочной машины. В транспортном, нерабочем положении устройства корпус 6 с электромагнитом поднимается рычажной системой привода в крайнее верхнее положение и отводится в сторону от выпускного отверстия бункера 2. В крайнем нижнем положении упор корпуса 6 ложится на кладку 5 верха коксовой печи, а электромагнит 22 - на крышку 3 загрузочного люка. В этот момент кривошип21 привода 19 продолжает вращение, а тяга 18 благодаря пазу 20 совершает холостой ход, при котором все подвижные узлы устройства (шток 7, корпус б и электромаг 5 10 15 20 25 30 35 40 45 50 55 4 нит 22) остаются неподвижными относительно крышки люка. В этом положении иа электромагнит 22 и электровибратор 25 подают напряжение. Крышка люка 3 захватывается магнитным полем, а направляющая вибрация электровибратора принуждает вибрировать ее посредством тяги 27 вокруг своей вертикальной оси. Вибрация передается тангенциально через корпус 30, шаровый подшипник 28 и цапфу 29. При этом разрушаются временные связи (пригар) между крышкой 3 и рамой люка 4 и крышка может быть свободно снята. Все это происходит в момент холостого хода тяги 18. Подъем штока 7 вместе с корпусом 6 и прихваченной электромагнитом 22 крышкой 3 люка начинается в момент подхвата пальца рычага 14 нижней частью продольного паза 20 тяги 18. Подъем и поворот корпуса 6 заканчивается при достижении кривошипа 21 крайнего верхнего положения. При этом положении устройства производится загрузка коксовой печи угольной шихтой из бункера 2. После окончания загрузки шихты в коксовую печь крышку устанавливают в люк печи. При этом вновь включают привод 19 и взаимодействие узлов устройства происходит в той же последовательности, что и при съеме крышки. Однако при установке крышки в люк в период холостого хода тяги 18 вновь включают электровибратор 25 и производят притирку в гнезде пюка. Затем отключают электромагнит и электровибратор. При отключении электровибратора обеспечивается изменение полярности напряжения, подаваемого на электромагнит, чем обеспечивается принудительное ускорение размагничивания электромагнита. Использование изобретения в коксохимическом производстве позволяет качественно изменить условия эксплуатации устройства, Простота его конструкции за счет устранения дополнительного привода вращения крышки люка позволяет упростить технологию изготовления, уменьшить массу устройства, снизить энергетические затраты и стоимость устройства. Применение вибратора в качестве средства для разрушения пригара между крышкой и люком устраняет необходимость дополнительной заливки их глинистым раствором. Это обстоятельство позволяет повысить качество притирки крышки в гнезде люка и повысить его газоплотность, т.е. улучшить экологическую обстановку на верху коксовой батареи. Кроме того, отпадает необходимость в дополнительном ручном труде рабочих поправлять положение крышек, установленных с перекосом, дополнительно 1666510 6 уплотнять их заливкой раствором и т д, В о т л и ч а ю щ е е с я тем, что, с целью свою очередь это повышает условия безупрощения конструкции и повышения эфопасности работ и снижает их трудоемфективности его работы, устройство снабкость. Устранение утечки газов увеличивает жено электровибратором направленного выход товарного коксового газа из коксовых действия, подвижно установленным на корпечей, т.е. повышает эффективность работы пусе, и тягой, один конец которой жестко на коксовых печах соединен с корпусом электровибратора, а Формула изобретения другой подсоединен к электромагниту тан1. Устройство для съема и установки генциально посредством универсального крышек загрузочных люков коксовых печей, 10 шарнира включающее корпус с подвижно установ2. Устройство по п. 1 , о т л и ч а ю щ е е ленным на нем электромагнитом, вертися тем, что универсальный шарнир выполкальный шток, закрепленный на корпусе и нен в виде шарового подшипника, насаженпомещенный в трубчатую направляющую, ного на цапфу, закрепленную на корпусе привод штока и систему рычагов и тяг, кине- 15 электромагнита, и по^щен в корпус, заматически связывающую привод со штоком, крепленный на свободном конце тяги. Фаг ! 1666510 w/шшл Фаг 2 30 1666510 ФигЛ Редактор Н. Киштулинец Составитель Л. Нечипоренко Техред М.Моргентал Корректор М. Демчик Заказ 2497 Тираж 343 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина,
