Спосіб сушіння деревини

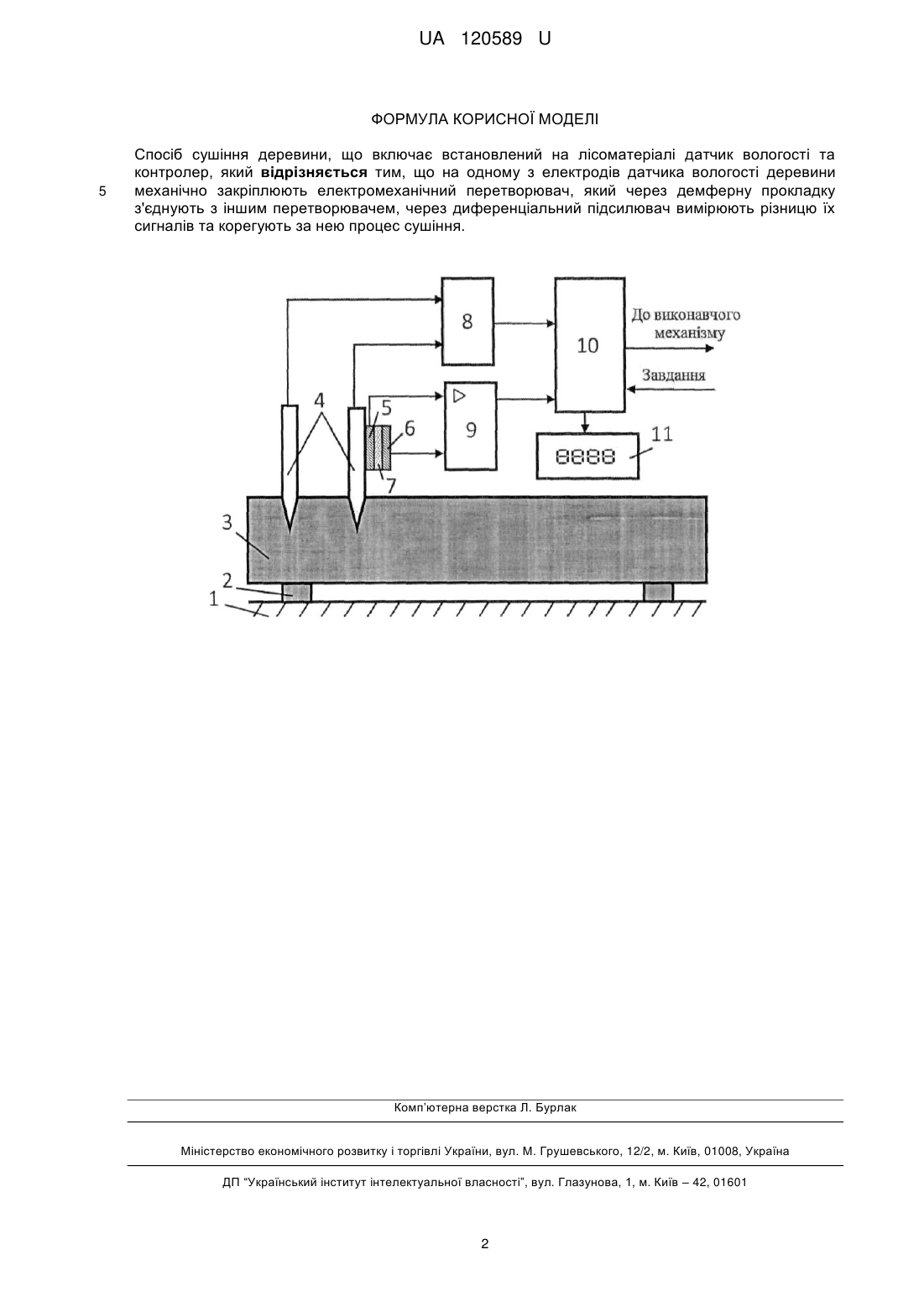

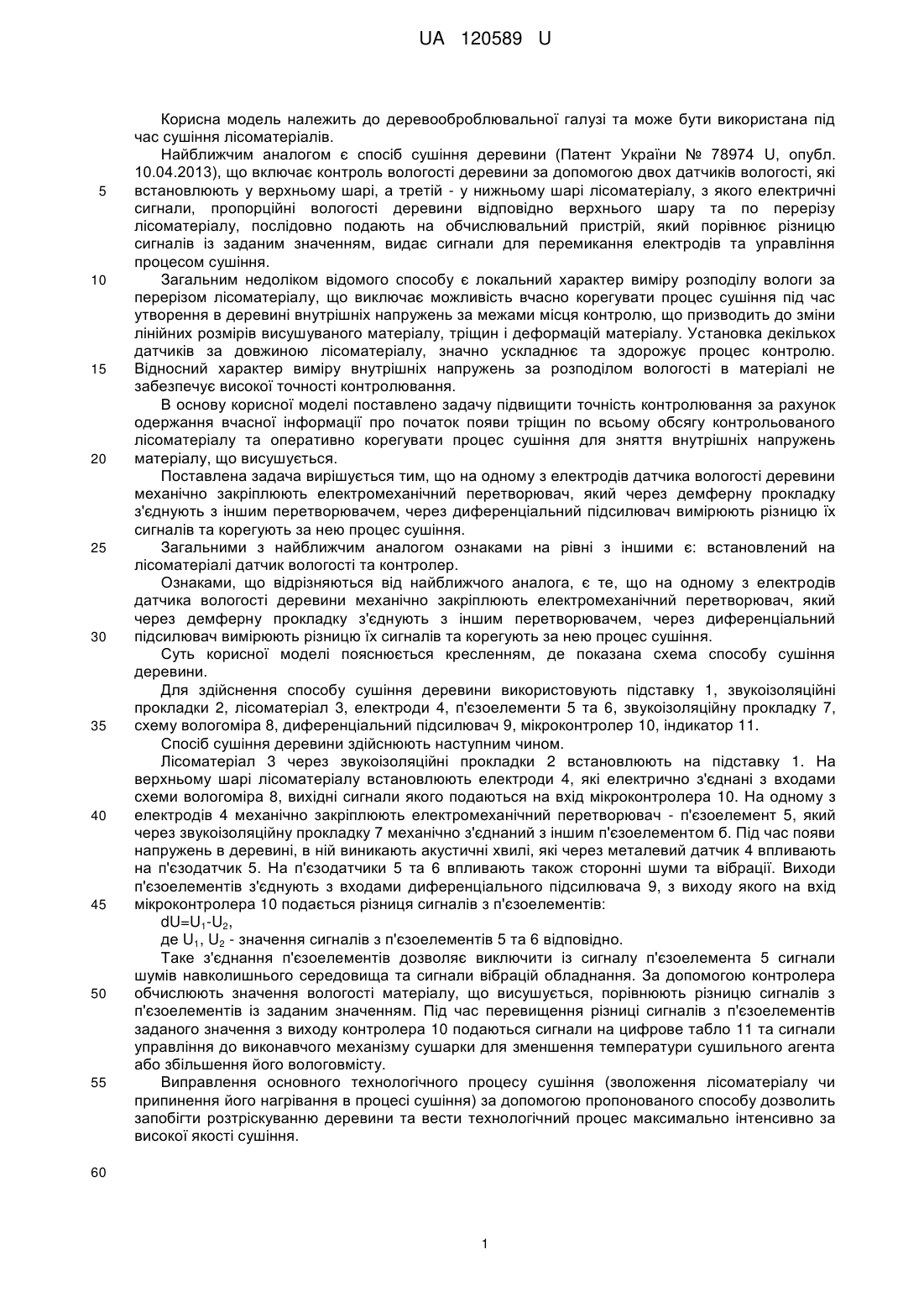

Реферат: Спосіб сушіння деревини включає встановлений на лісоматеріалі датчик вологості та контролер. На одному з електродів датчика вологості деревини механічно закріплюють електромеханічний перетворювач, який через демферну прокладку з'єднують з іншим перетворювачем, через диференціальний підсилювач вимірюють різницю їх сигналів та корегують за нею процес сушіння. UA 120589 U (12) UA 120589 U UA 120589 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до деревооброблювальної галузі та може бути використана під час сушіння лісоматеріалів. Найближчим аналогом є спосіб сушіння деревини (Патент України № 78974 U, опубл. 10.04.2013), що включає контроль вологості деревини за допомогою двох датчиків вологості, які встановлюють у верхньому шарі, а третій - у нижньому шарі лісоматеріалу, з якого електричні сигнали, пропорційні вологості деревини відповідно верхнього шару та по перерізу лісоматеріалу, послідовно подають на обчислювальний пристрій, який порівнює різницю сигналів із заданим значенням, видає сигнали для перемикання електродів та управління процесом сушіння. Загальним недоліком відомого способу є локальний характер виміру розподілу вологи за перерізом лісоматеріалу, що виключає можливість вчасно корегувати процес сушіння під час утворення в деревині внутрішніх напружень за межами місця контролю, що призводить до зміни лінійних розмірів висушуваного матеріалу, тріщин і деформацій матеріалу. Установка декількох датчиків за довжиною лісоматеріалу, значно ускладнює та здорожує процес контролю. Відносний характер виміру внутрішніх напружень за розподілом вологості в матеріалі не забезпечує високої точності контролювання. В основу корисної моделі поставлено задачу підвищити точність контролювання за рахунок одержання вчасної інформації про початок появи тріщин по всьому обсягу контрольованого лісоматеріалу та оперативно корегувати процес сушіння для зняття внутрішніх напружень матеріалу, що висушується. Поставлена задача вирішується тим, що на одному з електродів датчика вологості деревини механічно закріплюють електромеханічний перетворювач, який через демферну прокладку з'єднують з іншим перетворювачем, через диференціальний підсилювач вимірюють різницю їх сигналів та корегують за нею процес сушіння. Загальними з найближчим аналогом ознаками на рівні з іншими є: встановлений на лісоматеріалі датчик вологості та контролер. Ознаками, що відрізняються від найближчого аналога, є те, що на одному з електродів датчика вологості деревини механічно закріплюють електромеханічний перетворювач, який через демферну прокладку з'єднують з іншим перетворювачем, через диференціальний підсилювач вимірюють різницю їх сигналів та корегують за нею процес сушіння. Суть корисної моделі пояснюється кресленням, де показана схема способу сушіння деревини. Для здійснення способу сушіння деревини використовують підставку 1, звукоізоляційні прокладки 2, лісоматеріал 3, електроди 4, п'єзоелементи 5 та 6, звукоізоляційну прокладку 7, схему вологоміра 8, диференціальний підсилювач 9, мікроконтролер 10, індикатор 11. Спосіб сушіння деревини здійснюють наступним чином. Лісоматеріал 3 через звукоізоляційні прокладки 2 встановлюють на підставку 1. На верхньому шарі лісоматеріалу встановлюють електроди 4, які електрично з'єднані з входами схеми вологоміра 8, вихідні сигнали якого подаються на вхід мікроконтролера 10. На одному з електродів 4 механічно закріплюють електромеханічний перетворювач - п'єзоелемент 5, який через звукоізоляційну прокладку 7 механічно з'єднаний з іншим п'єзоелементом б. Під час появи напружень в деревині, в ній виникають акустичні хвилі, які через металевий датчик 4 впливають на п'єзодатчик 5. На п'єзодатчики 5 та 6 впливають також сторонні шуми та вібрації. Виходи п'єзоелементів з'єднують з входами диференціального підсилювача 9, з виходу якого на вхід мікроконтролера 10 подається різниця сигналів з п'єзоелементів: dU=U1-U2, де U1, U2 - значення сигналів з п'єзоелементів 5 та 6 відповідно. Таке з'єднання п'єзоелементів дозволяє виключити із сигналу п'єзоелемента 5 сигнали шумів навколишнього середовища та сигнали вібрацій обладнання. За допомогою контролера обчислюють значення вологості матеріалу, що висушується, порівнюють різницю сигналів з п'єзоелементів із заданим значенням. Під час перевищення різниці сигналів з п'єзоелементів заданого значення з виходу контролера 10 подаються сигнали на цифрове табло 11 та сигнали управління до виконавчого механізму сушарки для зменшення температури сушильного агента або збільшення його вологовмісту. Виправлення основного технологічного процесу сушіння (зволоження лісоматеріалу чи припинення його нагрівання в процесі сушіння) за допомогою пропонованого способу дозволить запобігти розтріскуванню деревини та вести технологічний процес максимально інтенсивно за високої якості сушіння. 60 1 UA 120589 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб сушіння деревини, що включає встановлений на лісоматеріалі датчик вологості та контролер, який відрізняється тим, що на одному з електродів датчика вологості деревини механічно закріплюють електромеханічний перетворювач, який через демферну прокладку з'єднують з іншим перетворювачем, через диференціальний підсилювач вимірюють різницю їх сигналів та корегують за нею процес сушіння. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
