Спосіб сушіння деревини

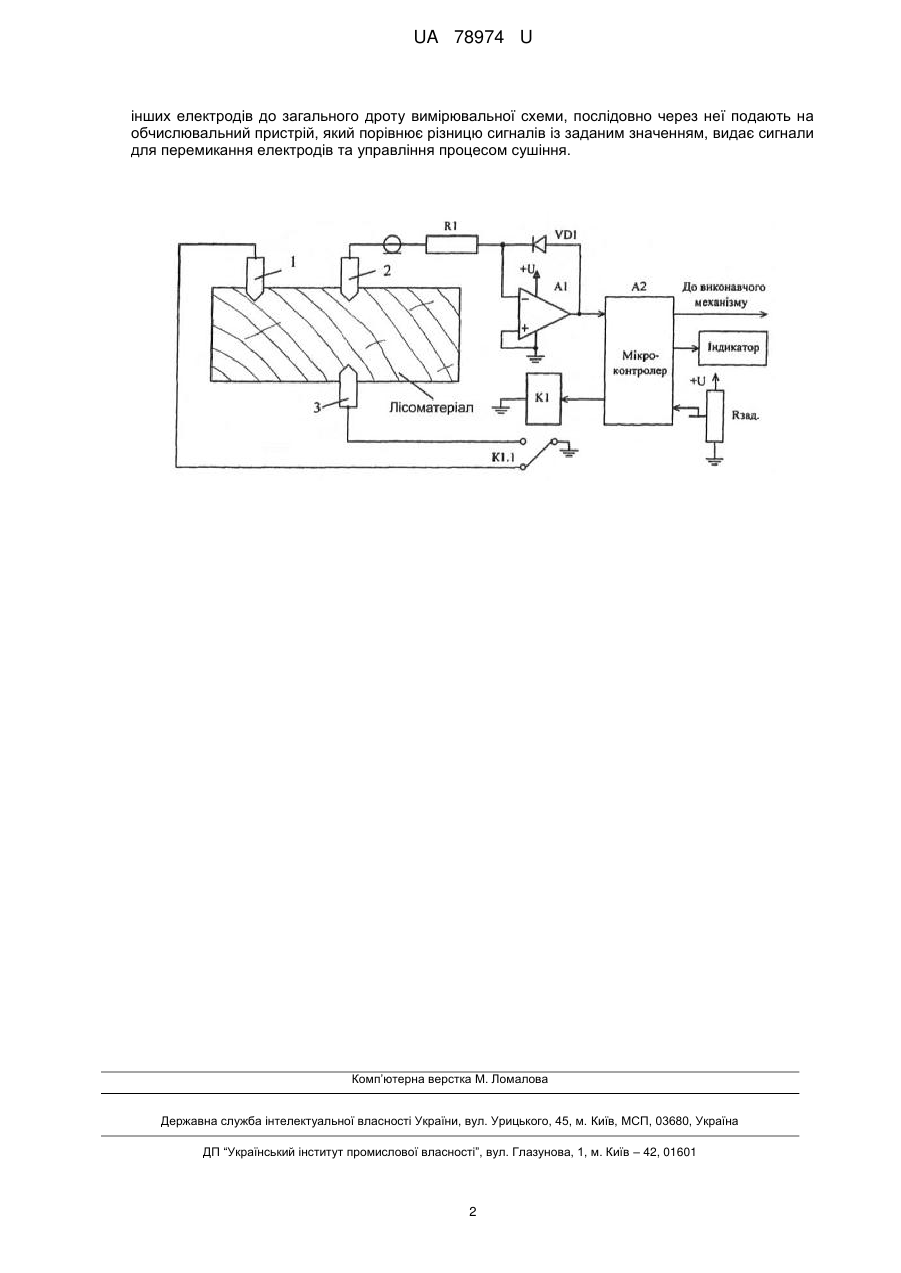

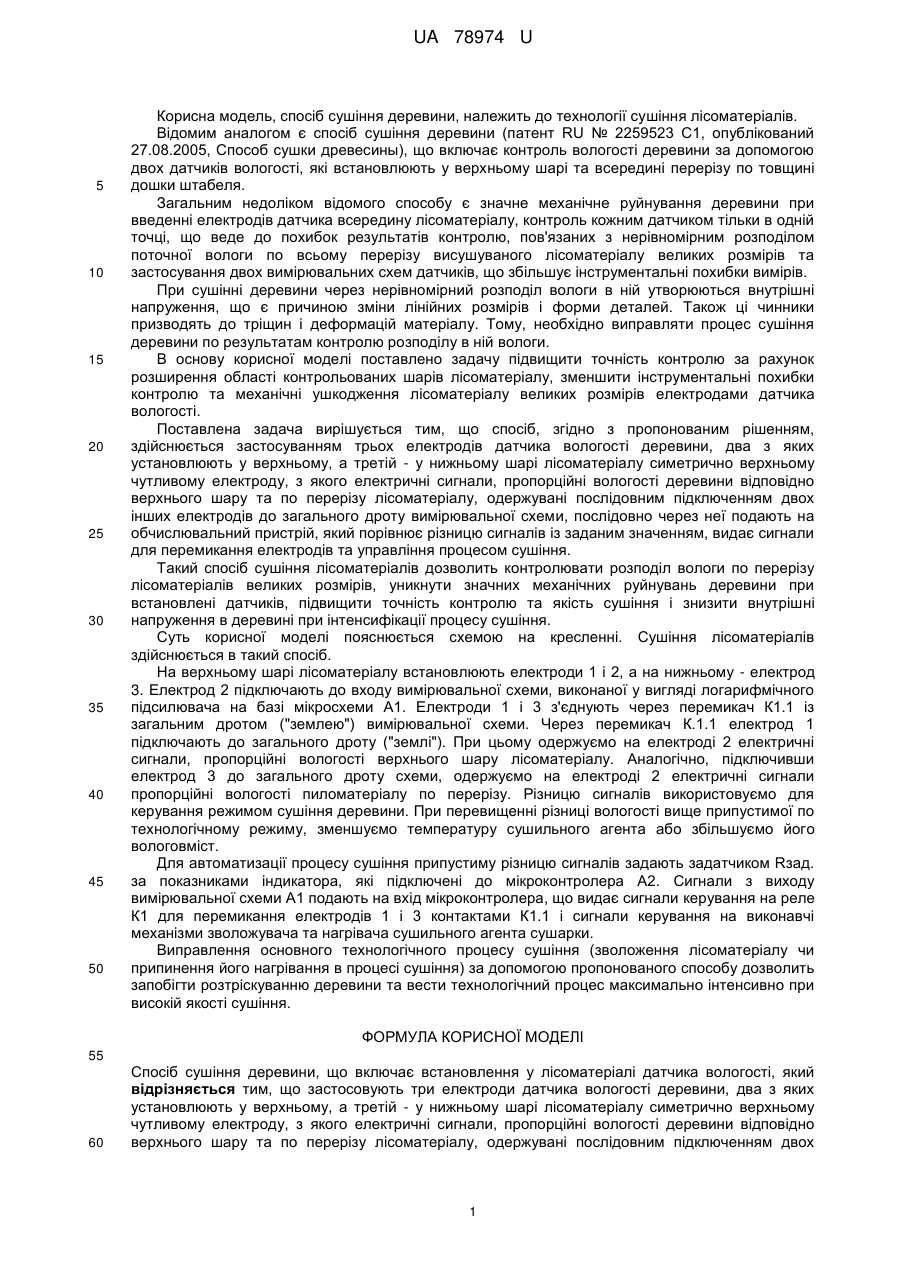

Реферат: Спосіб сушіння деревини включає встановлення у лісоматеріалі датчика вологості. Застосовують три електроди датчика вологості деревини, два з яких установлюють у верхньому, а третій - у нижньому шарі лісоматеріалу симетрично верхньому чутливому електроду, з якого електричні сигнали, пропорційні вологості деревини відповідно верхнього шару та по перерізу лісоматеріалу, одержувані послідовним підключенням двох інших електродів до загального дроту вимірювальної схеми, послідовно через неї подають на обчислювальний пристрій, який порівнює різницю сигналів із заданим значенням, видає сигнали для перемикання електродів та управління процесом сушіння. UA 78974 U (54) СПОСІБ СУШІННЯ ДЕРЕВИНИ UA 78974 U UA 78974 U 5 10 15 20 25 30 35 40 45 50 Корисна модель, спосіб сушіння деревини, належить до технології сушіння лісоматеріалів. Відомим аналогом є спосіб сушіння деревини (патент RU № 2259523 С1, опублікований 27.08.2005, Способ сушки древесины), що включає контроль вологості деревини за допомогою двох датчиків вологості, які встановлюють у верхньому шарі та всередині перерізу по товщині дошки штабеля. Загальним недоліком відомого способу є значне механічне руйнування деревини при введенні електродів датчика всередину лісоматеріалу, контроль кожним датчиком тільки в одній точці, що веде до похибок результатів контролю, пов'язаних з нерівномірним розподілом поточної вологи по всьому перерізу висушуваного лісоматеріалу великих розмірів та застосування двох вимірювальних схем датчиків, що збільшує інструментальні похибки вимірів. При сушінні деревини через нерівномірний розподіл вологи в ній утворюються внутрішні напруження, що є причиною зміни лінійних розмірів і форми деталей. Також ці чинники призводять до тріщин і деформацій матеріалу. Тому, необхідно виправляти процес сушіння деревини по результатам контролю розподілу в ній вологи. В основу корисної моделі поставлено задачу підвищити точність контролю за рахунок розширення області контрольованих шарів лісоматеріалу, зменшити інструментальні похибки контролю та механічні ушкодження лісоматеріалу великих розмірів електродами датчика вологості. Поставлена задача вирішується тим, що спосіб, згідно з пропонованим рішенням, здійснюється застосуванням трьох електродів датчика вологості деревини, два з яких установлюють у верхньому, а третій - у нижньому шарі лісоматеріалу симетрично верхньому чутливому електроду, з якого електричні сигнали, пропорційні вологості деревини відповідно верхнього шару та по перерізу лісоматеріалу, одержувані послідовним підключенням двох інших електродів до загального дроту вимірювальної схеми, послідовно через неї подають на обчислювальний пристрій, який порівнює різницю сигналів із заданим значенням, видає сигнали для перемикання електродів та управління процесом сушіння. Такий спосіб сушіння лісоматеріалів дозволить контролювати розподіл вологи по перерізу лісоматеріалів великих розмірів, уникнути значних механічних руйнувань деревини при встановлені датчиків, підвищити точність контролю та якість сушіння і знизити внутрішні напруження в деревині при інтенсифікації процесу сушіння. Суть корисної моделі пояснюється схемою на кресленні. Сушіння лісоматеріалів здійснюється в такий спосіб. На верхньому шарі лісоматеріалу встановлюють електроди 1 і 2, а на нижньому - електрод 3. Електрод 2 підключають до входу вимірювальної схеми, виконаної у вигляді логарифмічного підсилювача на базі мікросхеми А1. Електроди 1 і 3 з'єднують через перемикач К1.1 із загальним дротом ("землею") вимірювальної схеми. Через перемикач К.1.1 електрод 1 підключають до загального дроту ("землі"). При цьому одержуємо на електроді 2 електричні сигнали, пропорційні вологості верхнього шару лісоматеріалу. Аналогічно, підключивши електрод 3 до загального дроту схеми, одержуємо на електроді 2 електричні сигнали пропорційні вологості пиломатеріалу по перерізу. Різницю сигналів використовуємо для керування режимом сушіння деревини. При перевищенні різниці вологості вище припустимої по технологічному режиму, зменшуємо температуру сушильного агента або збільшуємо його вологовміст. Для автоматизації процесу сушіння припустиму різницю сигналів задають задатчиком Rзад. за показниками індикатора, які підключені до мікроконтролера А2. Сигнали з виходу вимірювальної схеми А1 подають на вхід мікроконтролера, що видає сигнали керування на реле К1 для перемикання електродів 1 і 3 контактами К1.1 і сигнали керування на виконавчі механізми зволожувача та нагрівача сушильного агента сушарки. Виправлення основного технологічного процесу сушіння (зволоження лісоматеріалу чи припинення його нагрівання в процесі сушіння) за допомогою пропонованого способу дозволить запобігти розтріскуванню деревини та вести технологічний процес максимально інтенсивно при високій якості сушіння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб сушіння деревини, що включає встановлення у лісоматеріалі датчика вологості, який відрізняється тим, що застосовують три електроди датчика вологості деревини, два з яких установлюють у верхньому, а третій - у нижньому шарі лісоматеріалу симетрично верхньому чутливому електроду, з якого електричні сигнали, пропорційні вологості деревини відповідно верхнього шару та по перерізу лісоматеріалу, одержувані послідовним підключенням двох 1 UA 78974 U інших електродів до загального дроту вимірювальної схеми, послідовно через неї подають на обчислювальний пристрій, який порівнює різницю сигналів із заданим значенням, видає сигнали для перемикання електродів та управління процесом сушіння. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
