Обприскувач

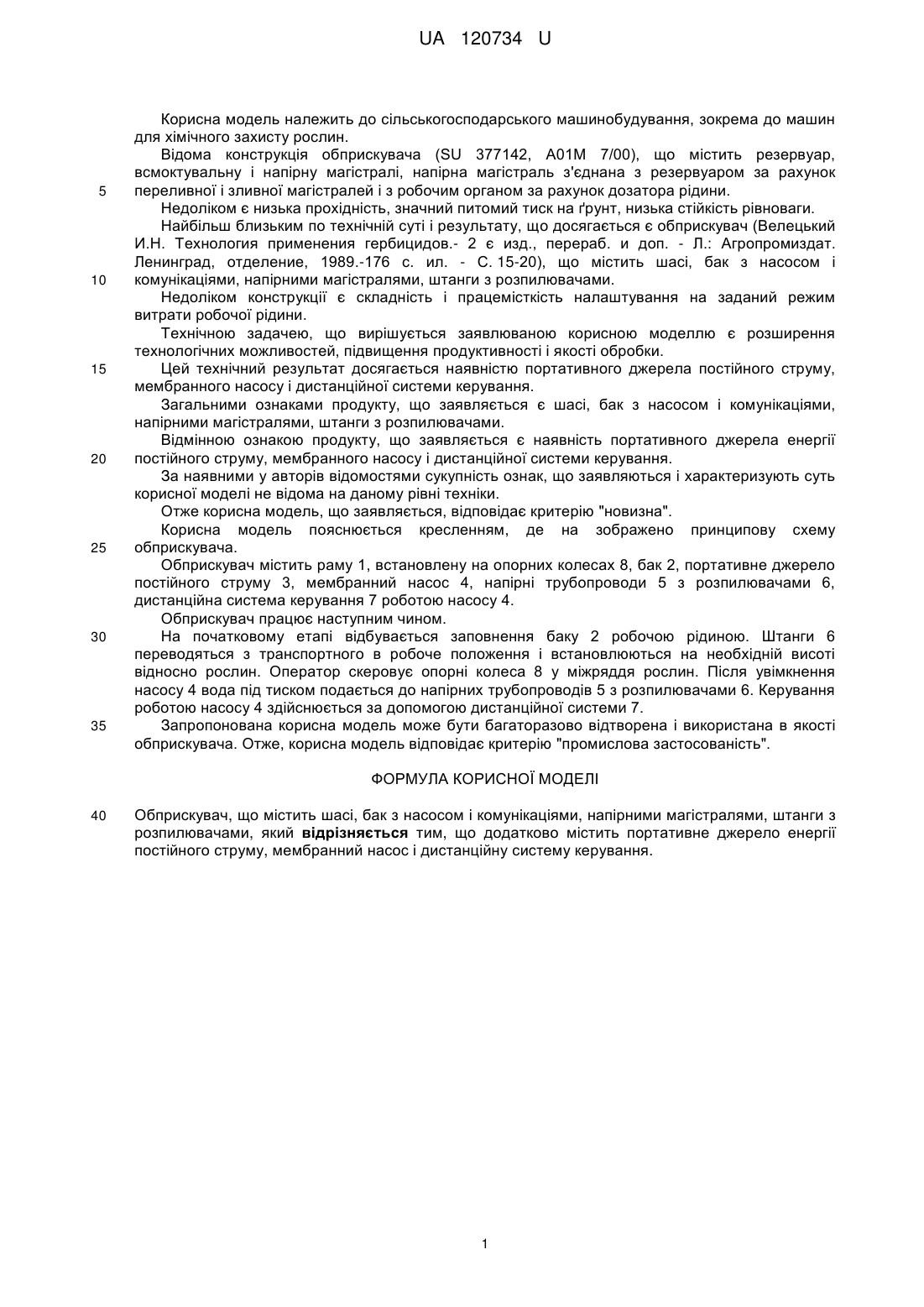

Реферат: Обприскувач містить шасі, бак з насосом і комунікаціями, напірними магістралями, штанги з розпилювачами. Додатково містить портативне джерело енергії постійного струму, мембранний насос і дистанційну систему керування. UA 120734 U (12) UA 120734 U UA 120734 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування, зокрема до машин для хімічного захисту рослин. Відома конструкція обприскувача (SU 377142, А01М 7/00), що містить резервуар, всмоктувальну і напірну магістралі, напірна магістраль з'єднана з резервуаром за рахунок переливної і зливної магістралей і з робочим органом за рахунок дозатора рідини. Недоліком є низька прохідність, значний питомий тиск на ґрунт, низька стійкість рівноваги. Найбільш близьким по технічній суті і результату, що досягається є обприскувач (Велецький И.Н. Технология применения гербицидов.- 2 є изд., перераб. и доп. - Л.: Агропромиздат. Ленинград, отделение, 1989.-176 с. ил. - С. 15-20), що містить шасі, бак з насосом і комунікаціями, напірними магістралями, штанги з розпилювачами. Недоліком конструкції є складність і працемісткість налаштування на заданий режим витрати робочої рідини. Технічною задачею, що вирішується заявлюваною корисною моделлю є розширення технологічних можливостей, підвищення продуктивності і якості обробки. Цей технічний результат досягається наявністю портативного джерела постійного струму, мембранного насосу і дистанційної системи керування. Загальними ознаками продукту, що заявляється є шасі, бак з насосом і комунікаціями, напірними магістралями, штанги з розпилювачами. Відмінною ознакою продукту, що заявляється є наявність портативного джерела енергії постійного струму, мембранного насосу і дистанційної системи керування. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Корисна модель пояснюється кресленням, де на зображено принципову схему обприскувача. Обприскувач містить раму 1, встановлену на опорних колесах 8, бак 2, портативне джерело постійного струму 3, мембранний насос 4, напірні трубопроводи 5 з розпилювачами 6, дистанційна система керування 7 роботою насосу 4. Обприскувач працює наступним чином. На початковому етапі відбувається заповнення баку 2 робочою рідиною. Штанги 6 переводяться з транспортного в робоче положення і встановлюються на необхідній висоті відносно рослин. Оператор скеровує опорні колеса 8 у міжряддя рослин. Після увімкнення насосу 4 вода під тиском подається до напірних трубопроводів 5 з розпилювачами 6. Керування роботою насосу 4 здійснюється за допомогою дистанційної системи 7. Запропонована корисна модель може бути багаторазово відтворена і використана в якості обприскувача. Отже, корисна модель відповідає критерію "промислова застосованість". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Обприскувач, що містить шасі, бак з насосом і комунікаціями, напірними магістралями, штанги з розпилювачами, який відрізняється тим, що додатково містить портативне джерело енергії постійного струму, мембранний насос і дистанційну систему керування. 1 UA 120734 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
