Обприскувач виноградників та пальметних садів

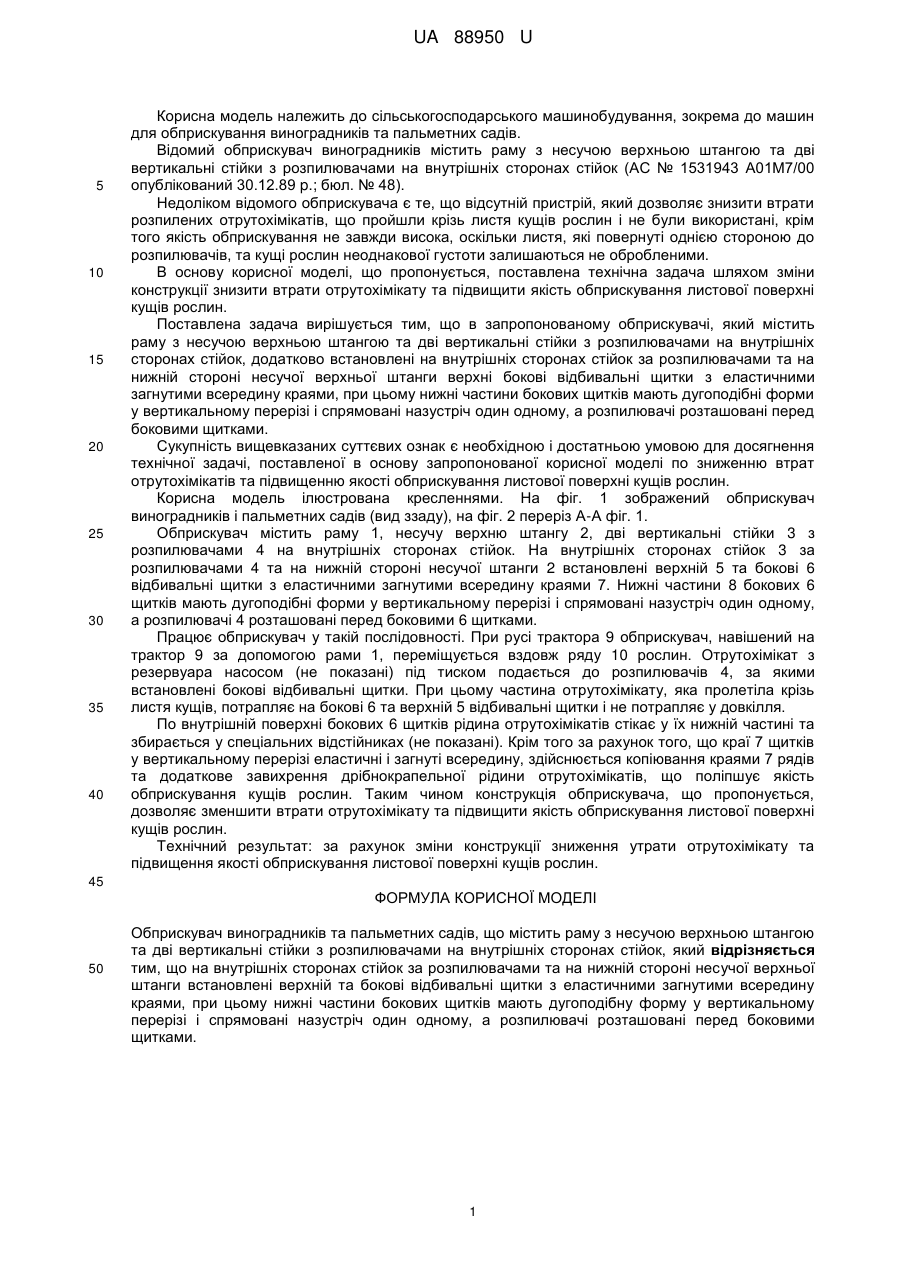

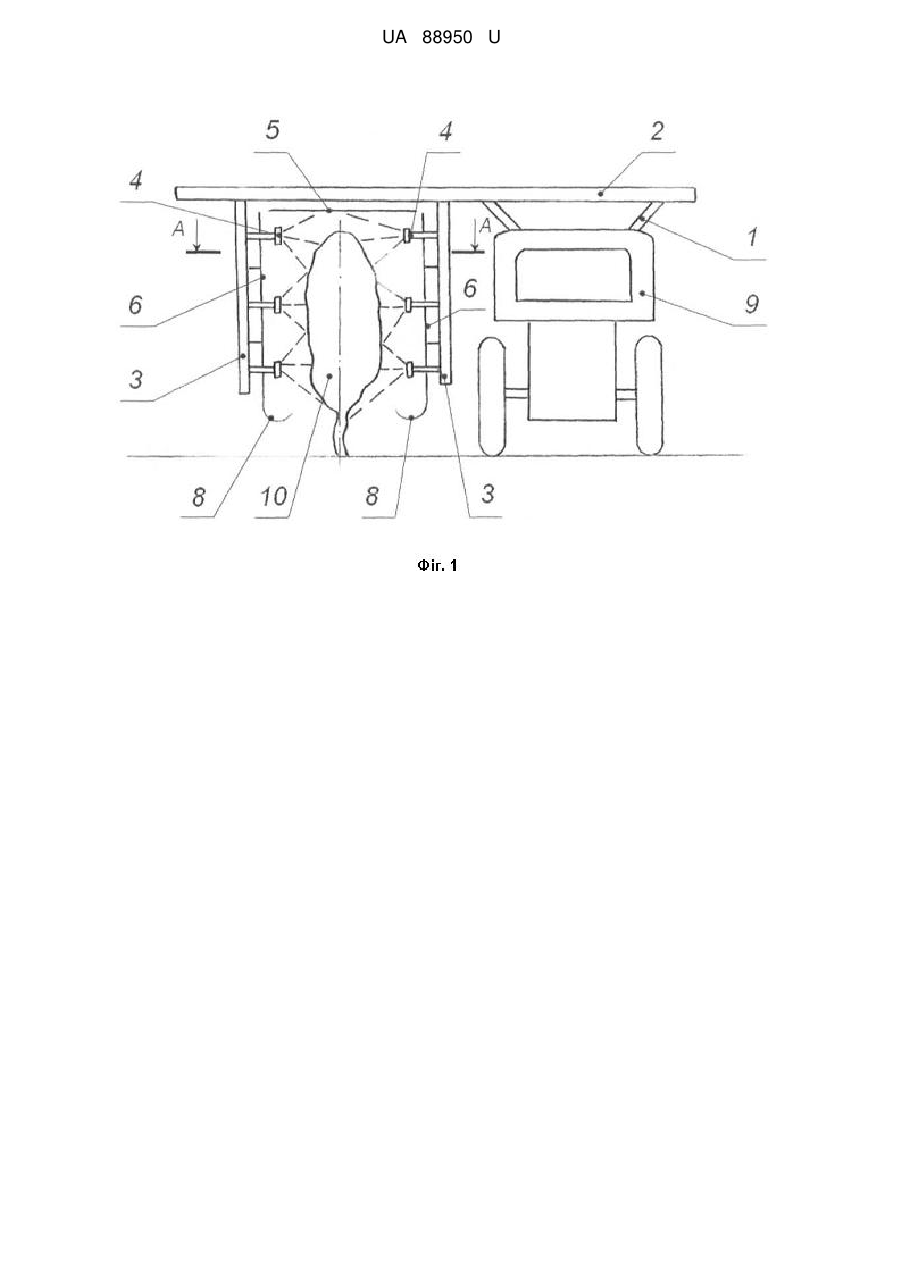

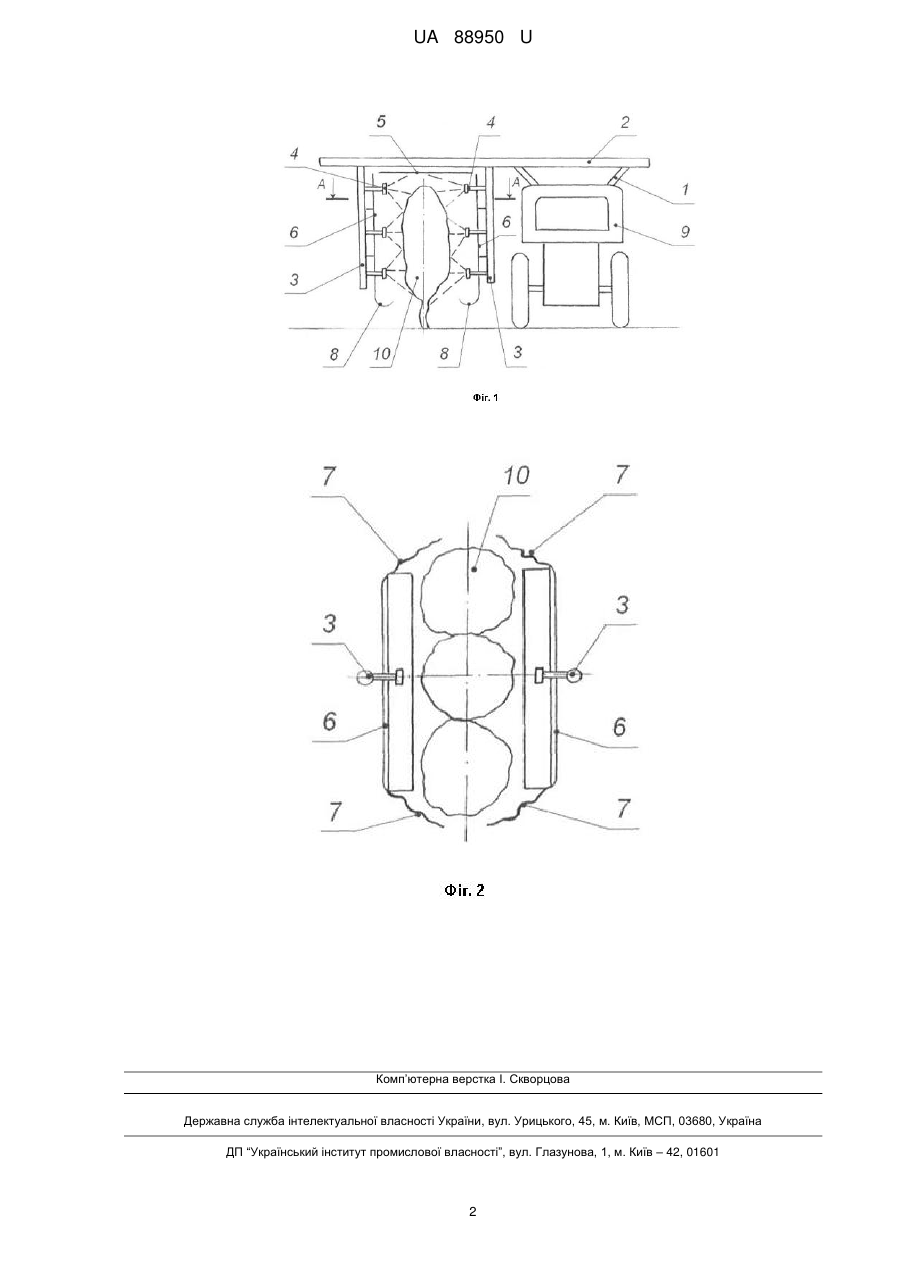

Реферат: Обприскувач виноградників та пальметних садів містить раму з несучою верхньою штангою та дві вертикальні стійки з розпилювачами на внутрішніх сторонах стійок. На внутрішніх сторонах стійок за розпилювачами та на нижній стороні несучої верхньої штанги встановлені верхній та бокові відбивальні щитки з еластичними загнутими всередину краями. При цьому нижні частини бокових щитків мають дугоподібну форму у вертикальному перерізі і спрямовані назустріч один одному, а розпилювачі розташовані перед боковими щитками. UA 88950 U (54) ОБПРИСКУВАЧ ВИНОГРАДНИКІВ ТА ПАЛЬМЕТНИХ САДІВ UA 88950 U UA 88950 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, зокрема до машин для обприскування виноградників та пальметних садів. Відомий обприскувач виноградників містить раму з несучою верхньою штангою та дві вертикальні стійки з розпилювачами на внутрішніх сторонах стійок (АС № 1531943 А01М7/00 опублікований 30.12.89 p.; бюл. № 48). Недоліком відомого обприскувача є те, що відсутній пристрій, який дозволяє знизити втрати розпилених отрутохімікатів, що пройшли крізь листя кущів рослин і не були використані, крім того якість обприскування не завжди висока, оскільки листя, які повернуті однією стороною до розпилювачів, та кущі рослин неоднакової густоти залишаються не обробленими. В основу корисної моделі, що пропонується, поставлена технічна задача шляхом зміни конструкції знизити втрати отрутохімікату та підвищити якість обприскування листової поверхні кущів рослин. Поставлена задача вирішується тим, що в запропонованому обприскувачі, який містить раму з несучою верхньою штангою та дві вертикальні стійки з розпилювачами на внутрішніх сторонах стійок, додатково встановлені на внутрішніх сторонах стійок за розпилювачами та на нижній стороні несучої верхньої штанги верхні бокові відбивальні щитки з еластичними загнутими всередину краями, при цьому нижні частини бокових щитків мають дугоподібні форми у вертикальному перерізі і спрямовані назустріч один одному, а розпилювачі розташовані перед боковими щитками. Сукупність вищевказаних суттєвих ознак є необхідною і достатньою умовою для досягнення технічної задачі, поставленої в основу запропонованої корисної моделі по зниженню втрат отрутохімікатів та підвищенню якості обприскування листової поверхні кущів рослин. Корисна модель ілюстрована кресленнями. На фіг. 1 зображений обприскувач виноградників і пальметних садів (вид ззаду), на фіг. 2 переріз А-А фіг. 1. Обприскувач містить раму 1, несучу верхню штангу 2, дві вертикальні стійки 3 з розпилювачами 4 на внутрішніх сторонах стійок. На внутрішніх сторонах стійок 3 за розпилювачами 4 та на нижній стороні несучої штанги 2 встановлені верхній 5 та бокові 6 відбивальні щитки з еластичними загнутими всередину краями 7. Нижні частини 8 бокових 6 щитків мають дугоподібні форми у вертикальному перерізі і спрямовані назустріч один одному, а розпилювачі 4 розташовані перед боковими 6 щитками. Працює обприскувач у такій послідовності. При русі трактора 9 обприскувач, навішений на трактор 9 за допомогою рами 1, переміщується вздовж ряду 10 рослин. Отрутохімікат з резервуара насосом (не показані) під тиском подається до розпилювачів 4, за якими встановлені бокові відбивальні щитки. При цьому частина отрутохімікату, яка пролетіла крізь листя кущів, потрапляє на бокові 6 та верхній 5 відбивальні щитки і не потрапляє у довкілля. По внутрішній поверхні бокових 6 щитків рідина отрутохімікатів стікає у їх нижній частині та збирається у спеціальних відстійниках (не показані). Крім того за рахунок того, що краї 7 щитків у вертикальному перерізі еластичні і загнуті всередину, здійснюється копіювання краями 7 рядів та додаткове завихрення дрібнокрапельної рідини отрутохімікатів, що поліпшує якість обприскування кущів рослин. Таким чином конструкція обприскувача, що пропонується, дозволяє зменшити втрати отрутохімікату та підвищити якість обприскування листової поверхні кущів рослин. Технічний результат: за рахунок зміни конструкції зниження утрати отрутохімікату та підвищення якості обприскування листової поверхні кущів рослин. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Обприскувач виноградників та пальметних садів, що містить раму з несучою верхньою штангою та дві вертикальні стійки з розпилювачами на внутрішніх сторонах стійок, який відрізняється тим, що на внутрішніх сторонах стійок за розпилювачами та на нижній стороні несучої верхньої штанги встановлені верхній та бокові відбивальні щитки з еластичними загнутими всередину краями, при цьому нижні частини бокових щитків мають дугоподібну форму у вертикальному перерізі і спрямовані назустріч один одному, а розпилювачі розташовані перед боковими щитками. 1 UA 88950 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
