Обприскувач для виноградників

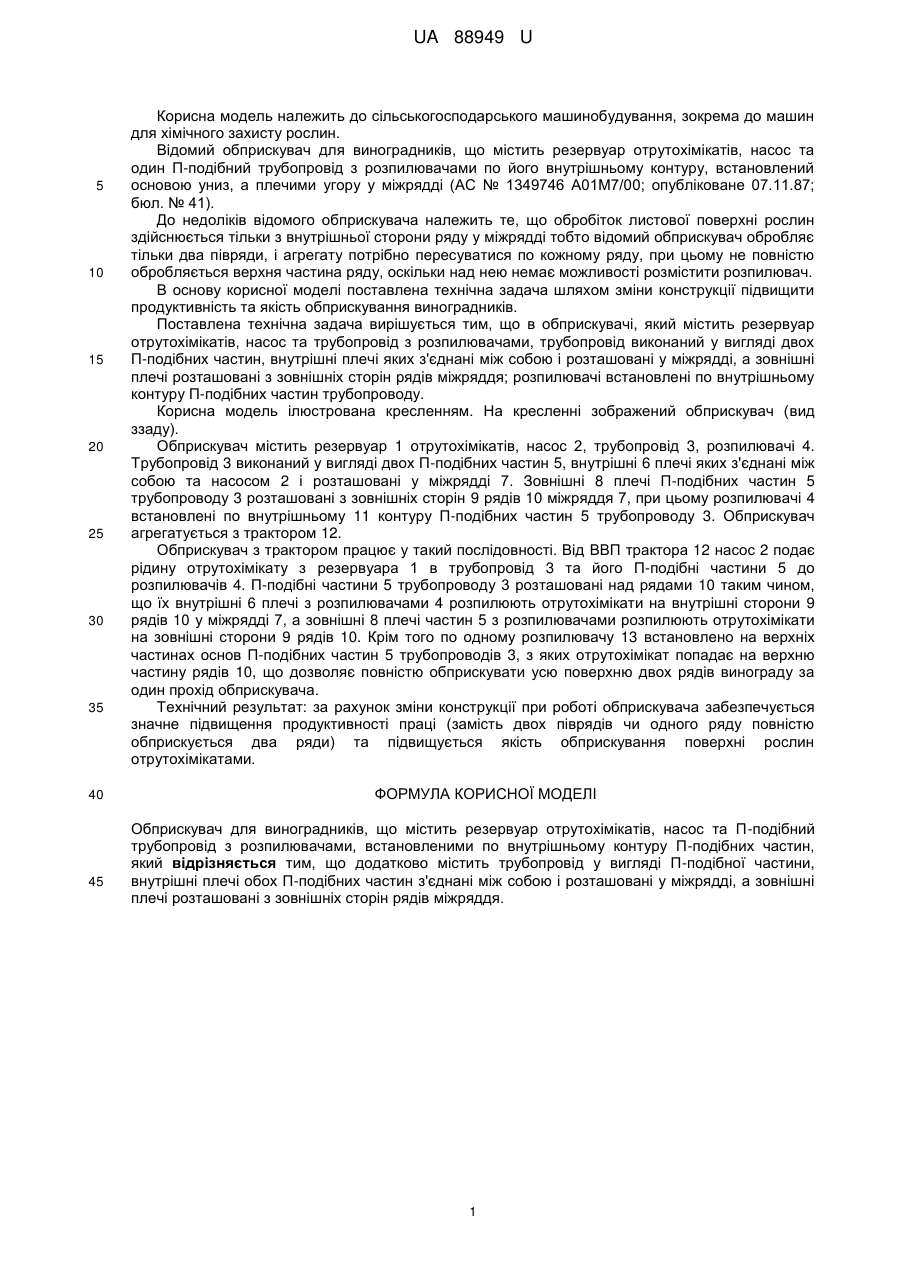

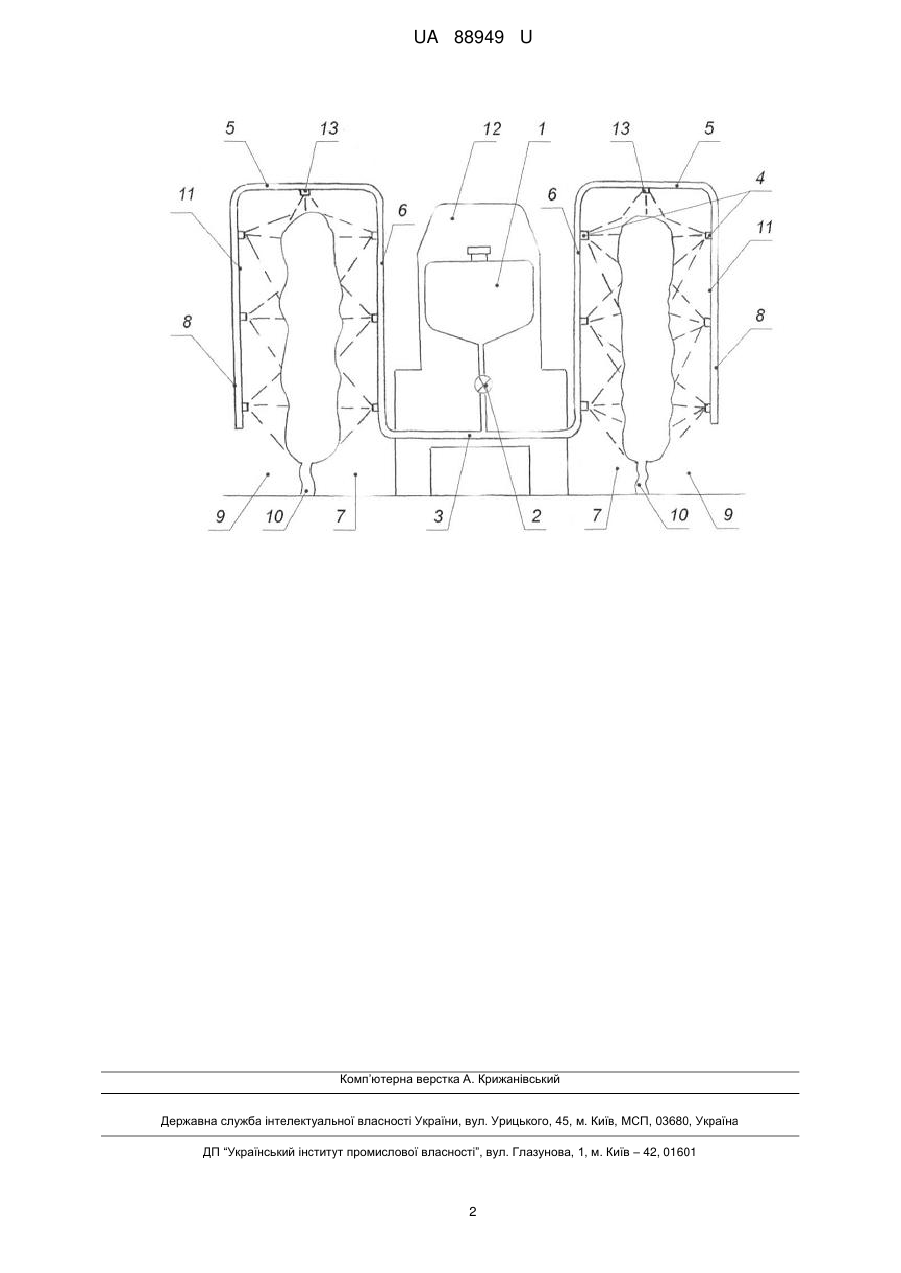

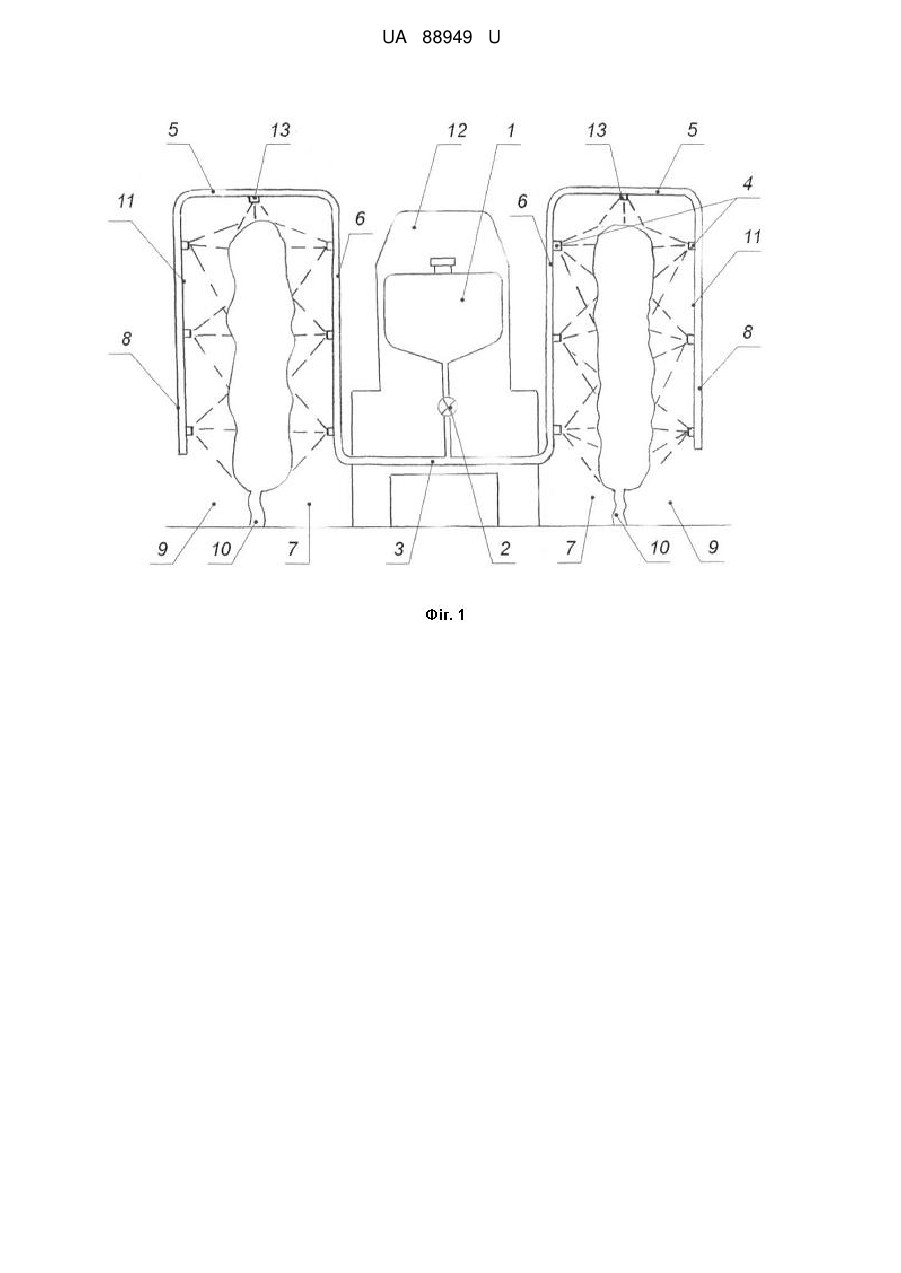

Реферат: Обприскувач для виноградників містить резервуар отрутохімікатів, насос та П-подібний трубопровід з розпилювачами, встановленими по внутрішньому контуру П-подібних частин. Додатково містить трубопровід у вигляді П-подібної частини, внутрішні плечі обох П-подібних частин з'єднані між собою і розташовані у міжрядді, а зовнішні плечі розташовані з зовнішніх сторін рядів міжряддя. UA 88949 U (54) ОБПРИСКУВАЧ ДЛЯ ВИНОГРАДНИКІВ UA 88949 U UA 88949 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до машин для хімічного захисту рослин. Відомий обприскувач для виноградників, що містить резервуар отрутохімікатів, насос та один П-подібний трубопровід з розпилювачами по його внутрішньому контуру, встановлений основою униз, а плечими угору у міжрядді (АС № 1349746 А01М7/00; опубліковане 07.11.87; бюл. № 41). До недоліків відомого обприскувача належить те, що обробіток листової поверхні рослин здійснюється тільки з внутрішньої сторони ряду у міжрядді тобто відомий обприскувач обробляє тільки два півряди, і агрегату потрібно пересуватися по кожному ряду, при цьому не повністю обробляється верхня частина ряду, оскільки над нею немає можливості розмістити розпилювач. В основу корисної моделі поставлена технічна задача шляхом зміни конструкції підвищити продуктивність та якість обприскування виноградників. Поставлена технічна задача вирішується тим, що в обприскувачі, який містить резервуар отрутохімікатів, насос та трубопровід з розпилювачами, трубопровід виконаний у вигляді двох П-подібних частин, внутрішні плечі яких з'єднані між собою і розташовані у міжрядді, а зовнішні плечі розташовані з зовнішніх сторін рядів міжряддя; розпилювачі встановлені по внутрішньому контуру П-подібних частин трубопроводу. Корисна модель ілюстрована кресленням. На кресленні зображений обприскувач (вид ззаду). Обприскувач містить резервуар 1 отрутохімікатів, насос 2, трубопровід 3, розпилювачі 4. Трубопровід 3 виконаний у вигляді двох П-подібних частин 5, внутрішні 6 плечі яких з'єднані між собою та насосом 2 і розташовані у міжрядді 7. Зовнішні 8 плечі П-подібних частин 5 трубопроводу 3 розташовані з зовнішніх сторін 9 рядів 10 міжряддя 7, при цьому розпилювачі 4 встановлені по внутрішньому 11 контуру П-подібних частин 5 трубопроводу 3. Обприскувач агрегатується з трактором 12. Обприскувач з трактором працює у такий послідовності. Від ВВП трактора 12 насос 2 подає рідину отрутохімікату з резервуара 1 в трубопровід 3 та його П-подібні частини 5 до розпилювачів 4. П-подібні частини 5 трубопроводу 3 розташовані над рядами 10 таким чином, що їх внутрішні 6 плечі з розпилювачами 4 розпилюють отрутохімікати на внутрішні сторони 9 рядів 10 у міжрядді 7, а зовнішні 8 плечі частин 5 з розпилювачами розпилюють отрутохімікати на зовнішні сторони 9 рядів 10. Крім того по одному розпилювачу 13 встановлено на верхніх частинах основ П-подібних частин 5 трубопроводів 3, з яких отрутохімікат попадає на верхню частину рядів 10, що дозволяє повністю обприскувати усю поверхню двох рядів винограду за один прохід обприскувача. Технічний результат: за рахунок зміни конструкції при роботі обприскувача забезпечується значне підвищення продуктивності праці (замість двох піврядів чи одного ряду повністю обприскується два ряди) та підвищується якість обприскування поверхні рослин отрутохімікатами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Обприскувач для виноградників, що містить резервуар отрутохімікатів, насос та П-подібний трубопровід з розпилювачами, встановленими по внутрішньому контуру П-подібних частин, який відрізняється тим, що додатково містить трубопровід у вигляді П-подібної частини, внутрішні плечі обох П-подібних частин з'єднані між собою і розташовані у міжрядді, а зовнішні плечі розташовані з зовнішніх сторін рядів міжряддя. 1 UA 88949 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
