Робоче колесо відцентрового насоса

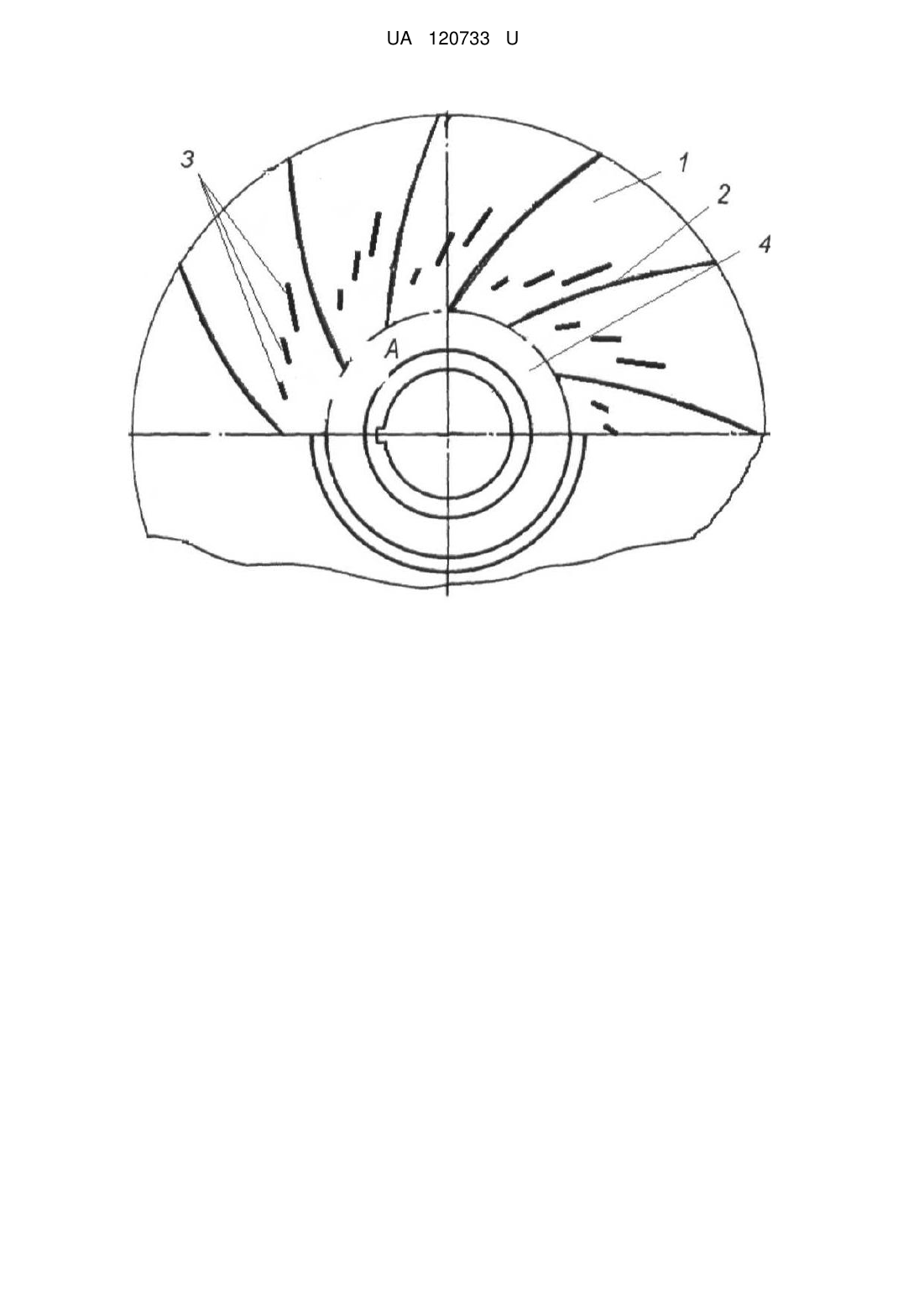

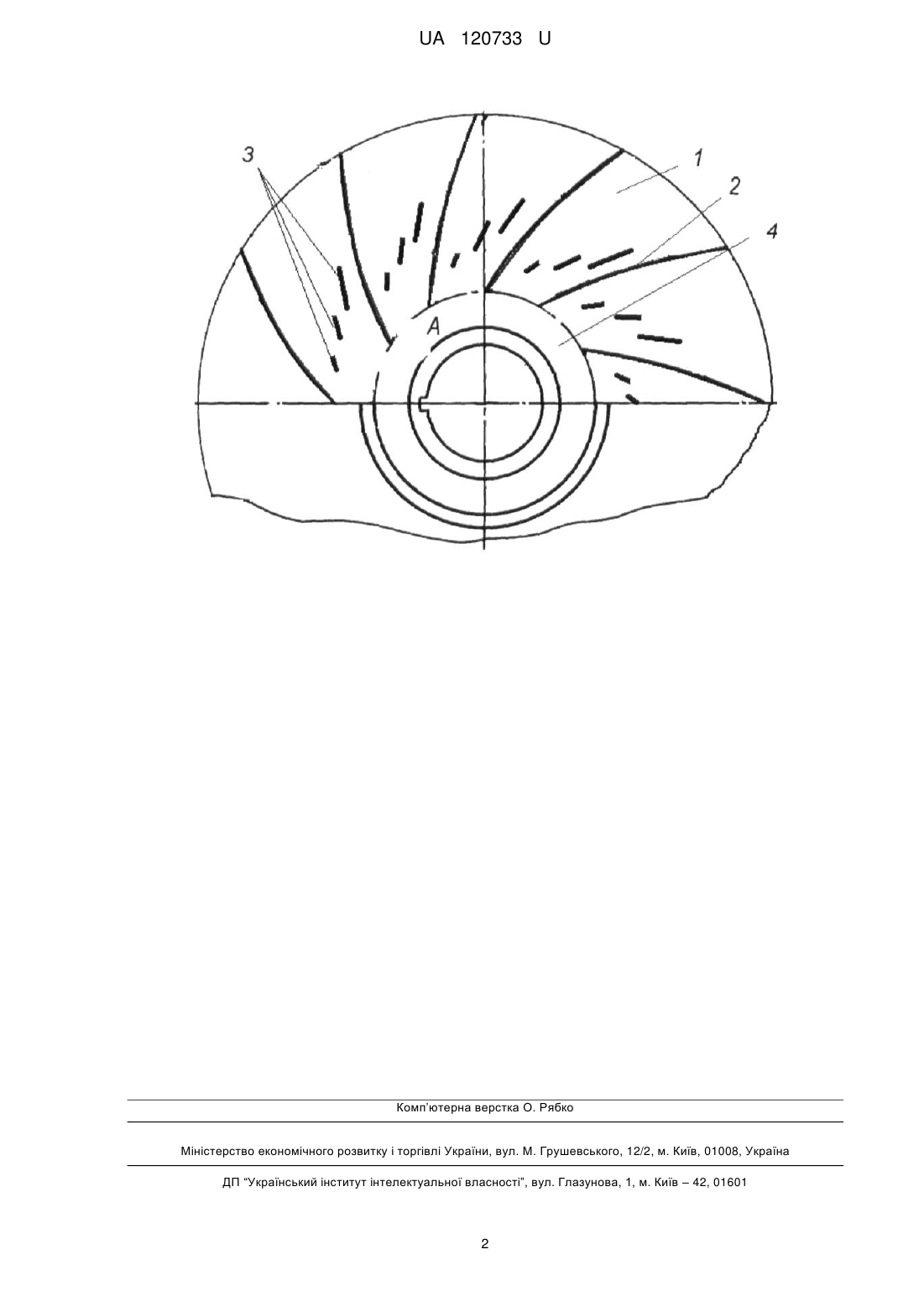

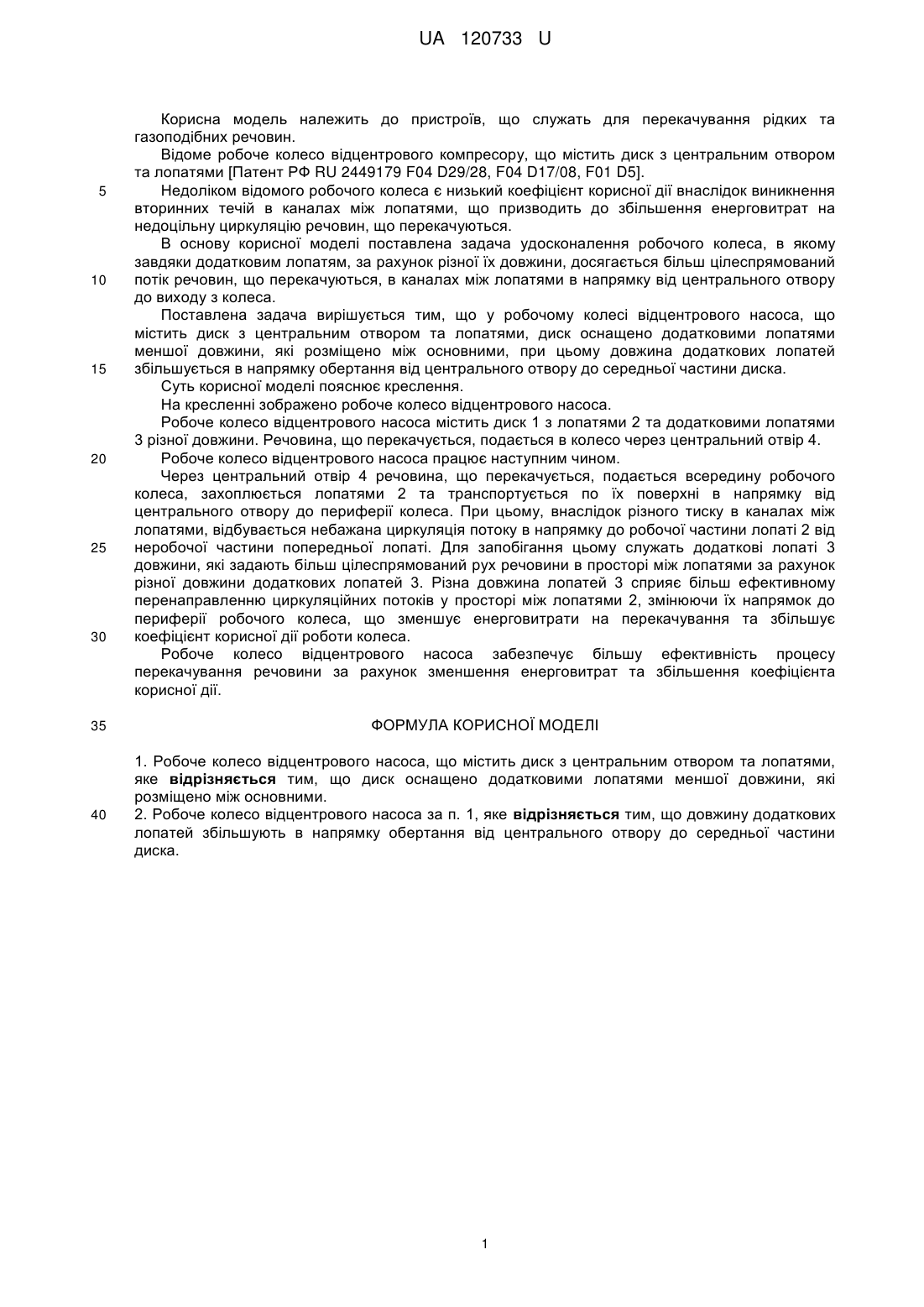

Реферат: Робоче колесо відцентрового насоса містить диск з центральним отвором та лопатями. Диск оснащено додатковими лопатями меншої довжини, які розміщено між основними. UA 120733 U (12) UA 120733 U UA 120733 U 5 10 15 20 25 30 35 40 Корисна модель належить до пристроїв, що служать для перекачування рідких та газоподібних речовин. Відоме робоче колесо відцентрового компресору, що містить диск з центральним отвором та лопатями [Патент РФ RU 2449179 F04 D29/28, F04 D17/08, F01 D5]. Недоліком відомого робочого колеса є низький коефіцієнт корисної дії внаслідок виникнення вторинних течій в каналах між лопатями, що призводить до збільшення енерговитрат на недоцільну циркуляцію речовин, що перекачуються. В основу корисної моделі поставлена задача удосконалення робочого колеса, в якому завдяки додатковим лопатям, за рахунок різної їх довжини, досягається більш цілеспрямований потік речовин, що перекачуються, в каналах між лопатями в напрямку від центрального отвору до виходу з колеса. Поставлена задача вирішується тим, що у робочому колесі відцентрового насоса, що містить диск з центральним отвором та лопатями, диск оснащено додатковими лопатями меншої довжини, які розміщено між основними, при цьому довжина додаткових лопатей збільшується в напрямку обертання від центрального отвору до середньої частини диска. Суть корисної моделі пояснює креслення. На кресленні зображено робоче колесо відцентрового насоса. Робоче колесо відцентрового насоса містить диск 1 з лопатями 2 та додатковими лопатями 3 різної довжини. Речовина, що перекачується, подається в колесо через центральний отвір 4. Робоче колесо відцентрового насоса працює наступним чином. Через центральний отвір 4 речовина, що перекачується, подається всередину робочого колеса, захоплюється лопатями 2 та транспортується по їх поверхні в напрямку від центрального отвору до периферії колеса. При цьому, внаслідок різного тиску в каналах між лопатями, відбувається небажана циркуляція потоку в напрямку до робочої частини лопаті 2 від неробочої частини попередньої лопаті. Для запобігання цьому служать додаткові лопаті 3 довжини, які задають більш цілеспрямований рух речовини в просторі між лопатями за рахунок різної довжини додаткових лопатей 3. Різна довжина лопатей 3 сприяє більш ефективному перенаправленню циркуляційних потоків у просторі між лопатями 2, змінюючи їх напрямок до периферії робочого колеса, що зменшує енерговитрати на перекачування та збільшує коефіцієнт корисної дії роботи колеса. Робоче колесо відцентрового насоса забезпечує більшу ефективність процесу перекачування речовини за рахунок зменшення енерговитрат та збільшення коефіцієнта корисної дії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Робоче колесо відцентрового насоса, що містить диск з центральним отвором та лопатями, яке відрізняється тим, що диск оснащено додатковими лопатями меншої довжини, які розміщено між основними. 2. Робоче колесо відцентрового насоса за п. 1, яке відрізняється тим, що довжину додаткових лопатей збільшують в напрямку обертання від центрального отвору до середньої частини диска. 1 UA 120733 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
