Блискавкозахисний ізолятор
Номер патенту: 39812
Опубліковано: 10.03.2009
Автори: Гарнага Євген Валерійович, Коваленко Любов Рафаїлівна, Коваленко Олександр Іванович, Галкіна Галина Михайлівна
Формула / Реферат
Блискавкозахисний ізолятор, що складається з фарфорового корпусу, циліндричної секції, причому верхній електрод - металева кришка, нижній - металевий штир, приєднані відповідно до верхньої та нижньої торцевих поверхонь циліндричної секції, який відрізняється тим, що в циліндричній секції встановлена група варисторів.
Текст

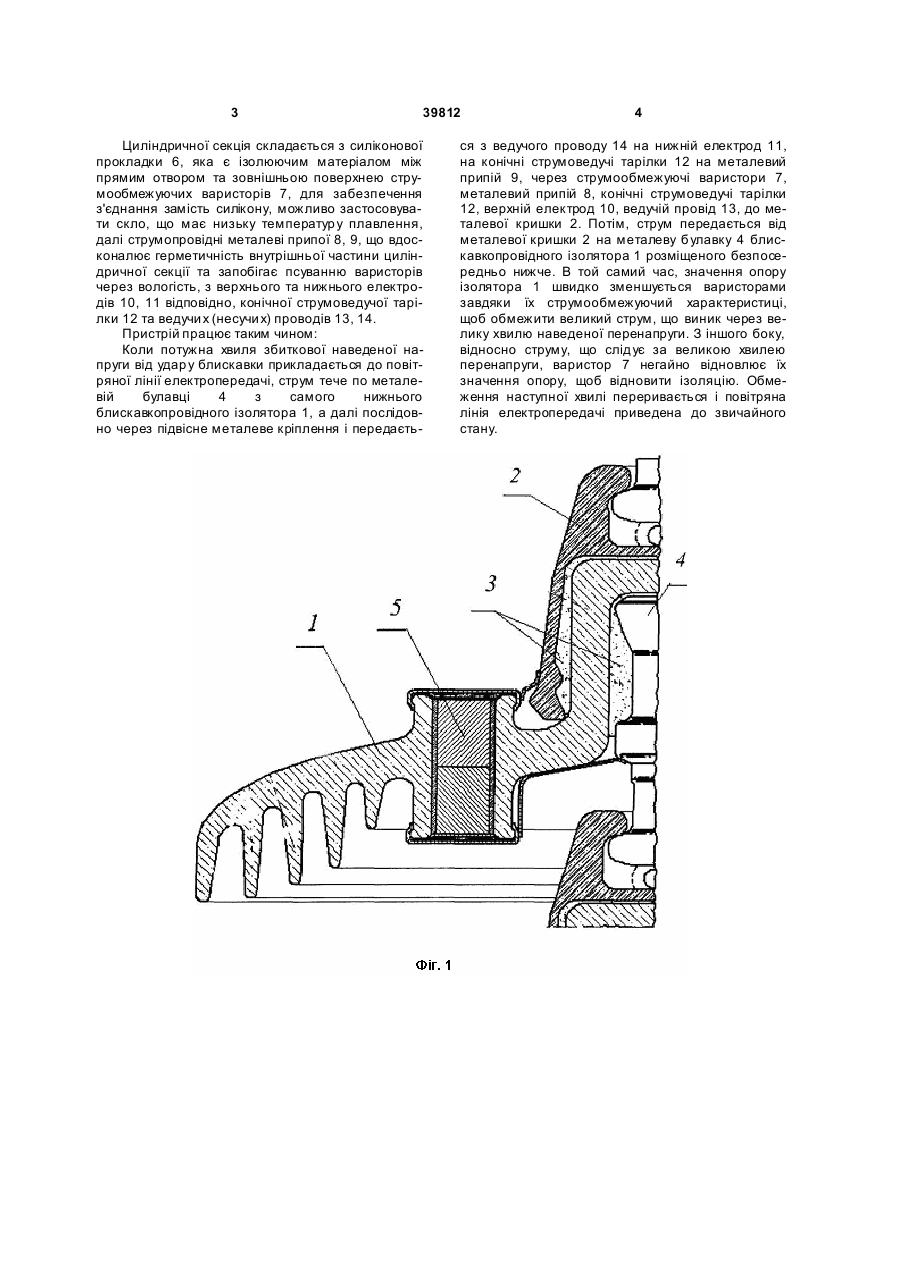

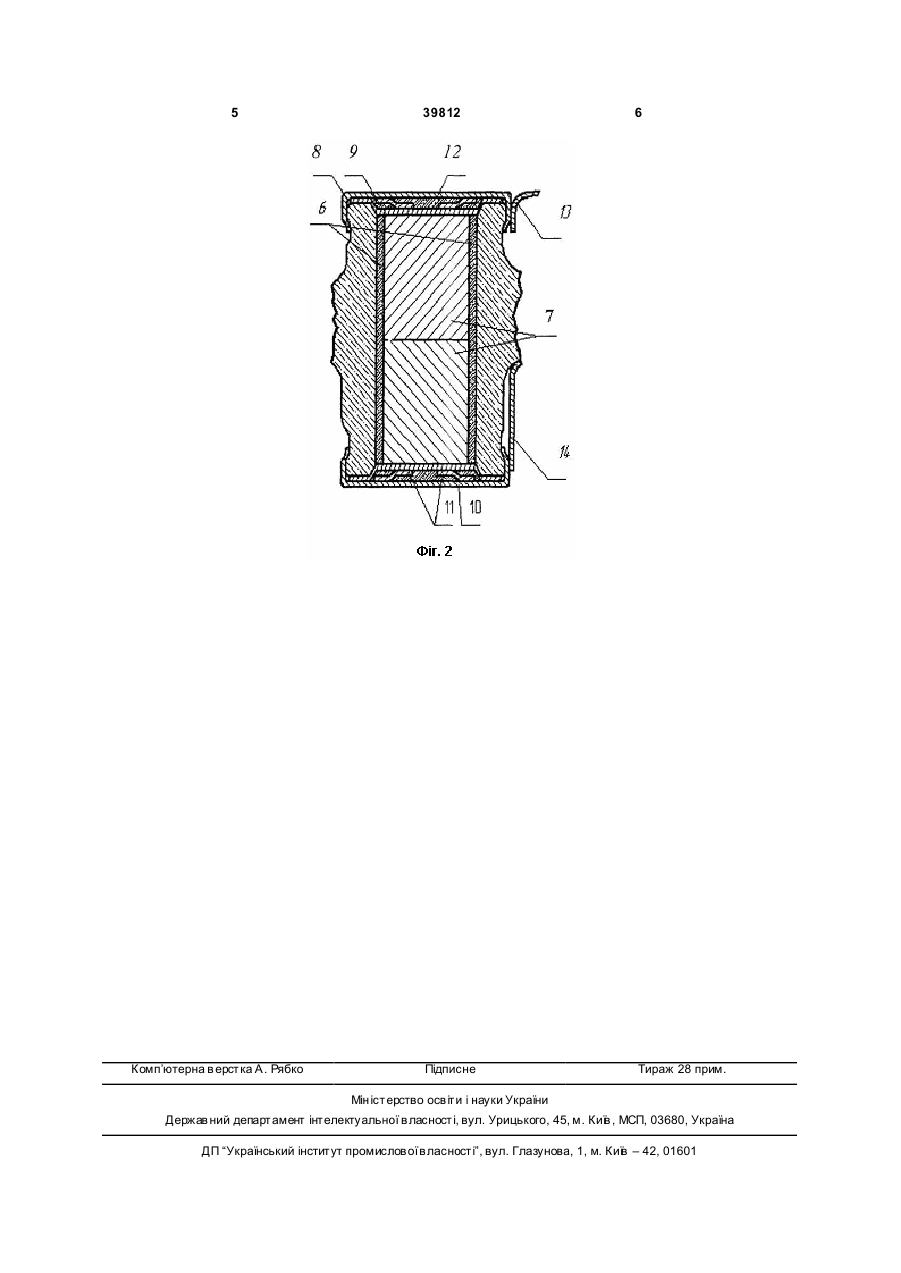

Блискавкозахисний ізолятор, що складається з фарфорового корпусу, циліндричної секції, причому верхній електрод - металева кришка, нижній металевий штир, приєднані відповідно до верхньої та нижньої торцевих поверхонь циліндричної секції, який відрізняється тим, що в циліндричній секції встановлена група варисторів. (19) (21) u200812589 (22) 27.10.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) КОВАЛЕНКО ЛЮБОВ РАФАЇЛІВНА, UA, ГАРНАГА ЄВГЕН ВАЛЕРІЙОВИЧ, UA, КОВАЛЕНКО ОЛЕКСАНДР ІВАНОВИЧ, UA, ГАЛКІН А ГАЛИНА МИ ХАЙЛІВНА, U A 3 39812 Циліндричної секція складається з силіконової прокладки 6, яка є ізолюючим матеріалом між прямим отвором та зовнішньою поверхнею струмообмежуючих варисторів 7, для забезпечення з'єднання замість силікону, можливо застосовувати скло, що має низьку температур у плавлення, далі струмопровідні металеві припої 8, 9, що вдосконалює герметичність внутрішньої частини циліндричної секції та запобігає псуванню варисторів через вологість, з верхнього та нижнього електродів 10, 11 відповідно, конічної струмоведучої тарілки 12 та ведучи х (несучи х) проводів 13, 14. Пристрій працює таким чином: Коли потужна хвиля збиткової наведеної напруги від удар у блискавки прикладається до повітряної лінії електропередачі, струм тече по металевій булавці 4 з самого нижнього блискавкопровідного ізолятора 1, а далі послідовно через підвісне металеве кріплення і передаєть 4 ся з ведучого проводу 14 на нижній електрод 11, на конічні струмоведучі тарілки 12 на металевий припій 9, через струмообмежуючі варистори 7, металевий припій 8, конічні струмоведучі тарілки 12, верхній електрод 10, ведучій провід 13, до металевої кришки 2. Потім, струм передається від металевої кришки 2 на металеву булавку 4 блискавкопровідного ізолятора 1 розміщеного безпосередньо нижче. В той самий час, значення опору ізолятора 1 швидко зменшується варисторами завдяки їх струмообмежуючий характеристиці, щоб обмежити великий струм, що виник через велику хвилю наведеної перенапруги. З іншого боку, відносно струму, що слідує за великою хвилею перенапруги, варистор 7 негайно відновлює їх значення опору, щоб відновити ізоляцію. Обмеження наступної хвилі переривається і повітряна лінія електропередачі приведена до звичайного стану. 5 Комп’ютерна в ерстка А. Рябко 39812 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLighting-protection insulator
Автори англійськоюKovalenko Liubov Rafailivna, Harnaha Yevhen Valeriiovych, Kovalenko Oleksandr Ivanovych, Halkina Halyna Mykhailivna
Назва патенту російськоюМолниезащитный изолятор
Автори російськоюКоваленко Любовь Рафаиловна, Гарнага Евгений Валерьевич, Коваленко Александр Иванович, Галкина Галина Михайловна
МПК / Мітки
МПК: H02H 9/04
Мітки: ізолятор, блискавкозахисний
