Формула / Реферат

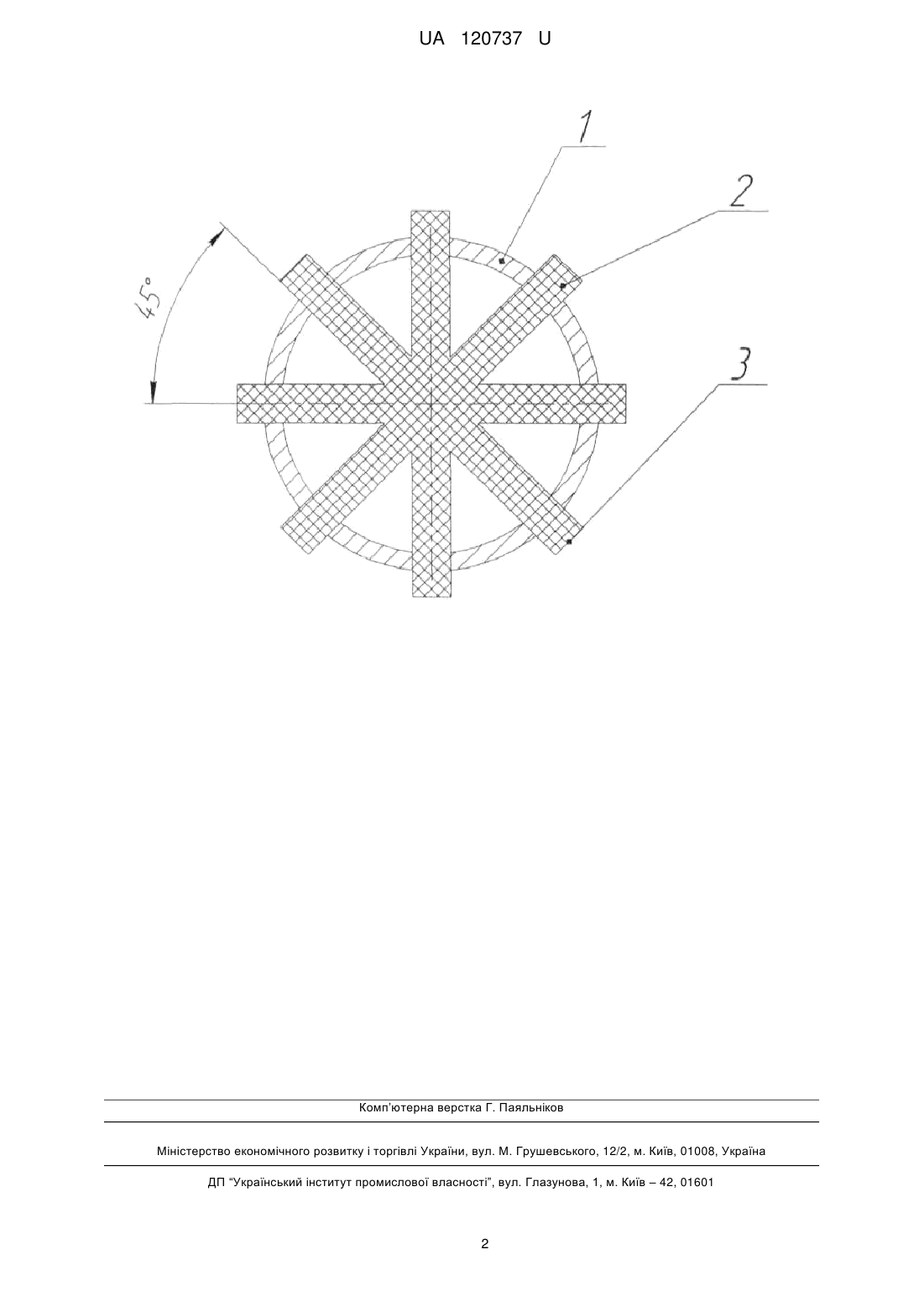

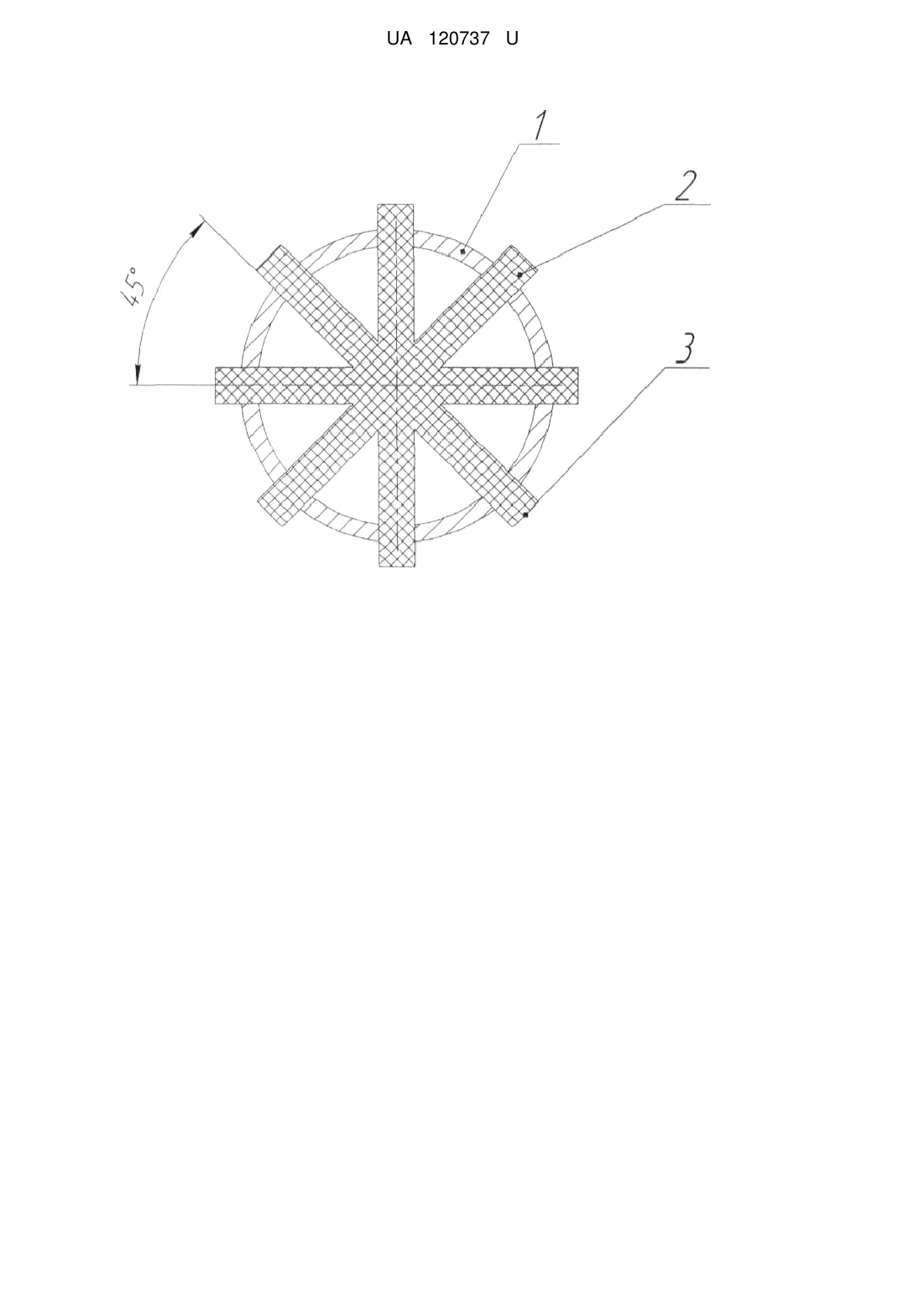

Крапельниця, що встановлена на поливному трубопроводі, містить корпус і пористий елемент, яка відрізняється тим, що пористий елемент виконано у вигляді прутків, що виступають за межі корпусу і розташовані під кутами 45 °.

Текст

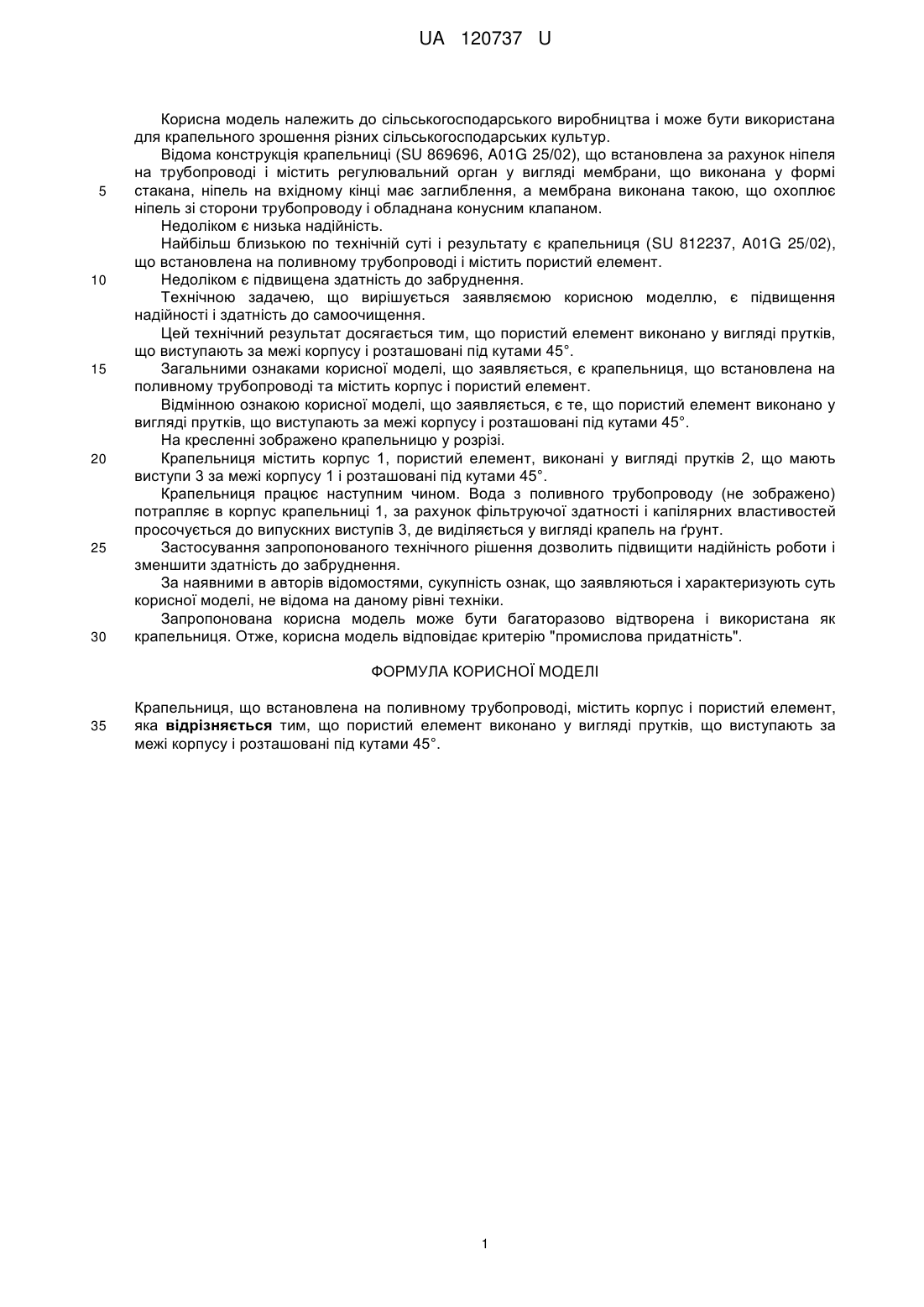

Реферат: Крапельниця встановлена на поливному трубопроводі, містить корпус і пористий елемент. При цьому пористий елемент виконано у вигляді прутків, що виступають за межі корпусу і розташовані під кутами 45°. UA 120737 U (12) UA 120737 U UA 120737 U 5 10 15 20 25 30 Корисна модель належить до сільськогосподарського виробництва і може бути використана для крапельного зрошення різних сільськогосподарських культур. Відома конструкція крапельниці (SU 869696, A01G 25/02), що встановлена за рахунок ніпеля на трубопроводі і містить регулювальний орган у вигляді мембрани, що виконана у формі стакана, ніпель на вхідному кінці має заглиблення, а мембрана виконана такою, що охоплює ніпель зі сторони трубопроводу і обладнана конусним клапаном. Недоліком є низька надійність. Найбільш близькою по технічній суті і результату є крапельниця (SU 812237, A01G 25/02), що встановлена на поливному трубопроводі і містить пористий елемент. Недоліком є підвищена здатність до забруднення. Технічною задачею, що вирішується заявляємою корисною моделлю, є підвищення надійності і здатність до самоочищення. Цей технічний результат досягається тим, що пористий елемент виконано у вигляді прутків, що виступають за межі корпусу і розташовані під кутами 45°. Загальними ознаками корисної моделі, що заявляється, є крапельниця, що встановлена на поливному трубопроводі та містить корпус і пористий елемент. Відмінною ознакою корисної моделі, що заявляється, є те, що пористий елемент виконано у вигляді прутків, що виступають за межі корпусу і розташовані під кутами 45°. На кресленні зображено крапельницю у розрізі. Крапельниця містить корпус 1, пористий елемент, виконані у вигляді прутків 2, що мають виступи 3 за межі корпусу 1 і розташовані під кутами 45°. Крапельниця працює наступним чином. Вода з поливного трубопроводу (не зображено) потрапляє в корпус крапельниці 1, за рахунок фільтруючої здатності і капілярних властивостей просочується до випускних виступів 3, де виділяється у вигляді крапель на ґрунт. Застосування запропонованого технічного рішення дозволить підвищити надійність роботи і зменшити здатність до забруднення. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. Отже, корисна модель відповідає критерію "промислова придатність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Крапельниця, що встановлена на поливному трубопроводі, містить корпус і пористий елемент, яка відрізняється тим, що пористий елемент виконано у вигляді прутків, що виступають за межі корпусу і розташовані під кутами 45°. 1 UA 120737 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: A01G 25/02

Мітки: крапельниця
