Електрогідравлічний пристрій для дроблення, здрібнення та регенерації різноманітних матеріалів

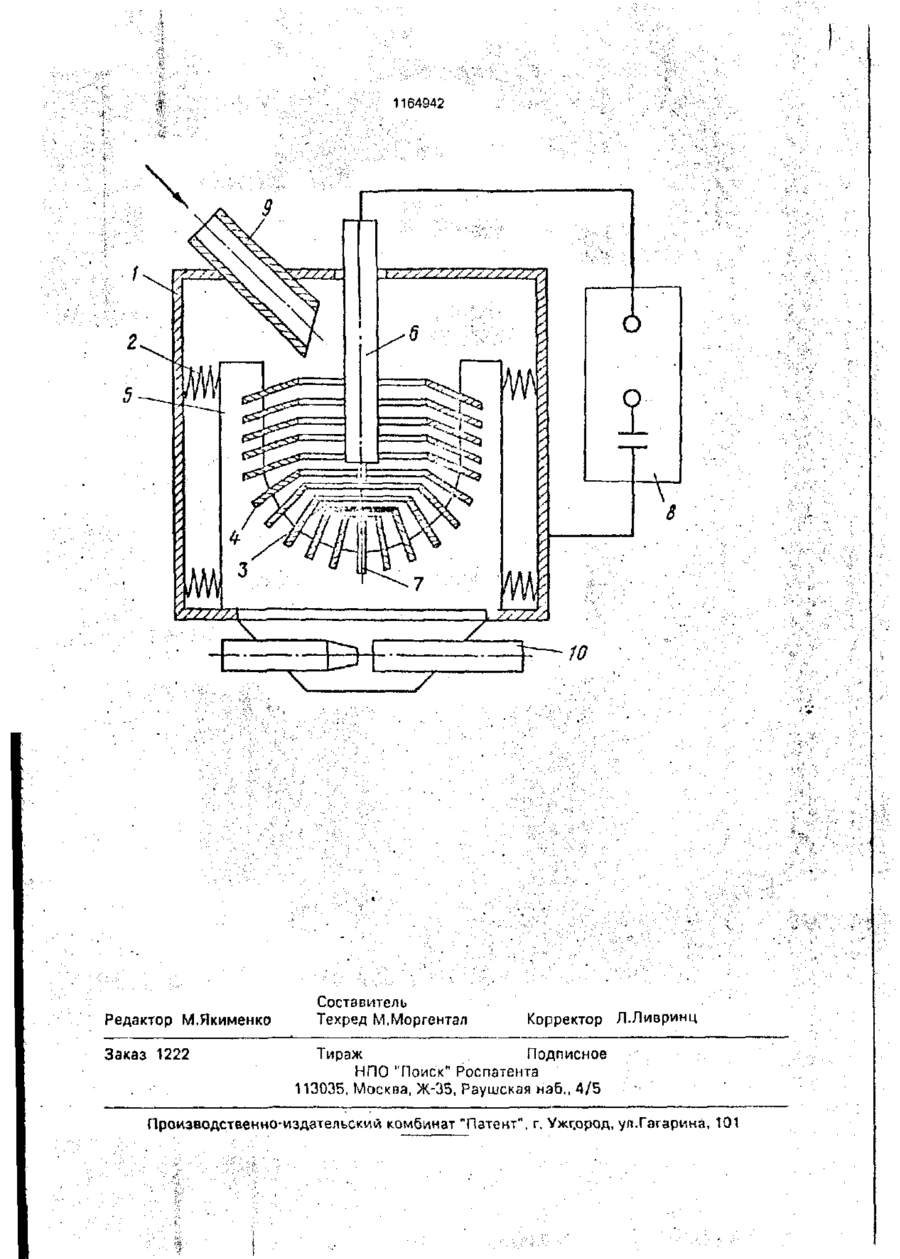

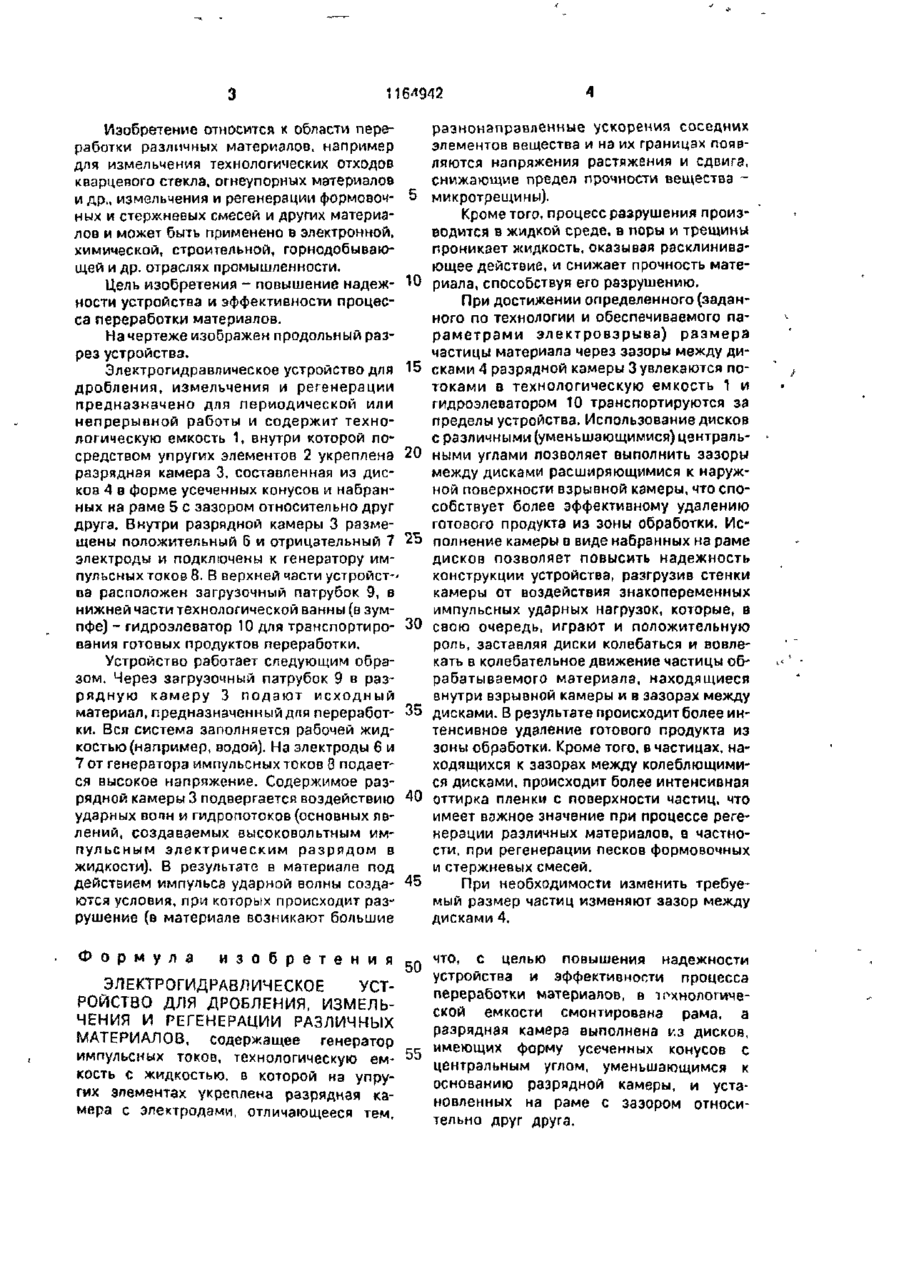

(із) А І __ 116*942 Изобретение относится к области переработки различных материзлов, например для измельчения технологических отходов кварцевого стекла, огнеупорных материалов и др., измельчения и регенерации формовочных и стержневых смесей и других материалов и может быть применено в электронной, химической, строительной, горнодобывающей и др. отраслях промышленности. Цель изобретения - повышение надежности устройства и эффективности процесса переработки материалов. На чертеже изображен продольный разрез устройства. Электрогидравлическое устройство для дробления, измельчения и регенерации предназначено для периодической или непрерывной работы и содержит технологическую емкость 1, внутри которой посредством упругих элементов 2 укреплена разрядная камера 3, составленная из дисков 4 в форме усеченных конусов и набранных на раме 5 с зазором относительно друг друга. Внутри разрядной камеры 3 размещены положительный 6 и отрицательный 7 электроды и подключены к генератору импульсных токов 8. В верхней части устройств ва расположен загрузочный патрубок 9, в нижней части технологической ванны (в зумпфе) - гидроэлеватор 10 для транспортирования готовых продуктов переработки. Устройство работает следующим образом. Через загрузочный патрубок 9 в разр я д н у ю камеру 3 подают и с х о д н ы й материал, предназначенный для переработки. Вся система заполняется рабочей жидкостью (например, водой). На электроды 6 и 7 от генератора импульсных токов 8 подается высокое напряжение. Содержимое разрядной камеры 3 подвергается воздействию ударных вопи и гидропотоков (основных явлений, создаваемых высоковольтным импульсным э л е к т р и ч е с к и м разрядом в жидкости). В результате в материале под действием импульса ударной волны создаются условия, при которых происходит разрушение (в материале возникают большие Ф о р м у л а и з о б р е т е н и я 5 Ю 15 20 25 30 35 40 45 разнонаправленные ускорения соседних элементов вещества и на их границах появляются напряжения растяжения и сдвига, снижающие предел прочности вещества микротрещины). Кроме того, процесс разрушения производится в жидкой среде, в поры и трещины проникает жидкость, оказывая расклинивающее действие, и снижает прочность материала, способствуя его разрушению. При достижении определенного (заданного по технологии и обеспечиваемого параметрами электровзрыва) размера частицы материала через зазоры между дисками А разрядной камеры 3 увлекаются потоками в технологическую емкость 1 и гидроэлеватором 10 транспортируются за пределы устройства. Использование дисков с различными (уменьшающимися) центральными углами позволяет выполнить зазоры между дисками расширяющимися к наружной поверхности взрывной камеры, что способствует более эффективному удалению готового продукта из зоны обработки. Исполнение камеры в виде набранных на раме дисков позволяет повысить надежность конструкции устройства, разгрузив стенки камеры от воздействия знакопеременных импульсных ударных нагрузок, которые, в свою очередь, играют и положительную роль, заставляя диски колебаться и вовлекать в колебательное движение частицы обрабатываемого материала, находящиеся внутри взрывной камеры и в зазорах между дисками. В результате происходит более интенсивное удаление готового продукта из зоны обработки. Кроме того, в частицах, находящихся к зазорах между колеблющимися дисками, происходит более интенсивная оттирка пленки с поверхности частиц, что имеет важное значение при процессе регенерации различных материалов, в частности, при регенерации песков формовочных и стержневых смесей. при необходимости изменить требуемый размер частиц изменяют зазор между дисками 4. что, с целью повышения надежности устройства и эффективности процесса ЭЛЕКТРОГИДРАВЛИЧЕСКОЕ УСТпереработки материалов, в іпхнологичеРОЙСТВО ДЛЯ ДРОБЛЕНИЯ, ИЗМЕЛЬской емкости смонтирована рама, а ЧЕНИЯ И РЕГЕНЕРАЦИИ РАЗЛИЧНЫХ разрядная камера выполнена из дисков, МАТЕРИАЛОВ, содержащее генератор 55 имеющих форму усеченных конусов с импульсных токов, технологическую емцентральным углом, уменьшающимся к кость с жидкостью, в которой на упруоснованию разрядной камеры, и устагих элементах укреплена разрядная кановленных на раме с зазором относимера с электродами, отличающееся тем. тельно друг друга. п 1164942 Редактор М.Якименко Заказ 1222 Составитель Техред М.Моргентал Корректор Л.Ливринц Тираж Подписное НПО "Поиск" Роспатента 113035, Москва, Ж-35, Раушская нзб., 4/5 Производственно-издательский комбинат "Патент",г. Ужгород, ул,Гагарина, 101
