Пристрій перемкнення потоків для аналізу

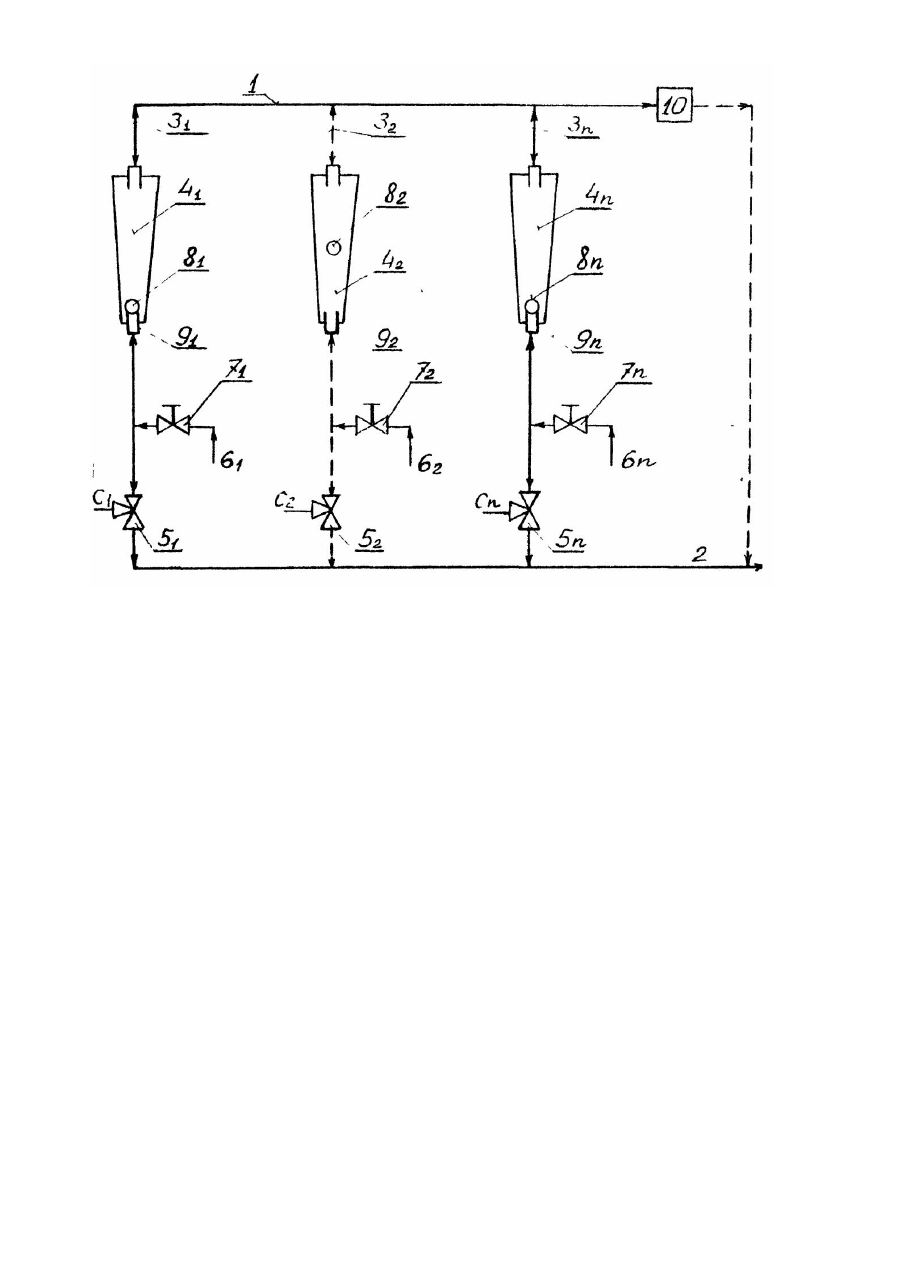

Изобретение относится к устройствам для автоматического анализа газовых и жидкостных потоков, в частности, к устройствам переключения потоков газов для жидкостей при групповом анализе потоков и может быть использовано в химической, газовой, нефтехимической, металлургической и други х отраслях промышленности. Наиболее близким по технической сущности и достигаемому результату является устройство переключения потоков для анализа, которое содержит N ³ 2 входных каналов с установленным на каждом из них регулировочным вентилем и рабочий коллектор, соединенный входами с входными каналами, а выходом - с анализатором [1]. Недостатком известного устройства является негерметичность вентилей, которая возрастает в процессе эксплуатации под действием перепада давления на переключателе каждого закрытого вентиля, входной поток которого в данный момент времени не подключен к рабочему коллектору, что приводит к снижению точности и надежности устройства. Задачей изобретения является повышение надежности устройства за счет исключения влияния негерметичности запорных элементов устройства на состав вы ходящей из системы в анализатор пробы. Поставленная задача решается тем, что устройство переключения потоков для анализа, содержащее N входных каналов, установленные на каждом из них регулировочные винтили, рабочий коллектор, соединенный с анализатором, согласно изобретению, дополнительно содержит N ротаметров со сферическими поплавками, N управляемых продувочных клапанов и продувочный коллектор, который через параллельно соединенные управляемые продувочные клапаны и ротаметры соединен с рабочим коллектором, выход анализатора соединен с продувочным коллектором, каждый из N входных каналов через регулировочный вентиль подключен ко входу каждого из N ротаметров. Благодаря использованию этого изобретения исключается влияние негерметичности ротаметров и управляемых продувочных клапанов на состав выходящей из системы в анализатор пробы, а также необходимость обеспечения герметичности закрытия рабочих и продувочных клапанов за счет постоянного превышения давления в рабочем коллекторе над давлением на входе каждого ротаметра из числа неподключенных входных потоков, исключается смешение анализируемых потоков в рабочем коллекторе за счет исключения паразитных перетоков входных потоков в рабочий коллектор, что позволяет гарантировать представительность потока в рабочем коллекторе каждого названного поочередно входного потока и повысить надежность и точность устройства. На чертеже представлена блок-схема предлагаемого устройства. Устройство переключения потоков для анализа, содержащее рабочий и продувочный коллекторы 1, 2, соединенные между собой промежуточными каналами 3, ротаметры 4 и продувочные клапаны 5, установленные на промежуточных каналах 3, входные каналы 6, подсоединенные к промежуточным каналам между ротаметрами 4 и продувочными клапанами 5, а также регулировочные клапаны 7, установленные на входных каналах 6, рабочие клапаны выполнены в виде ротаметров со сферическими поплавками 8 и входными патрубками 9. Поплавок 8 каждого ротаметра 4 в своем нижнем положении закрывает отверстие входного патрубка 9 своего ротаметра 4, образуя таким образом, обратный клапан. Из рабочего коллектора 1 поток направляют в анализатор 10 и далее в продувочный коллектор 2. Устройство работает следующим образом. На вход каждого регулировочного клапана 7 поступают входные потоки 6 соответственно. От внешнего управляющего устройства (на чертеже не показано) на управляющий вход С каждого управляемого клапана 5 поочередно, через время, необходимое для анализа одного потока, приходят управляющие команды на отключение от продувочного коллектора одного входного потока, вызванного на анализ, Поступившая управляющая команда, вызывает закрытие своего продувочного клапана 5. Это приводит к прекращению (или в случае негерметичности клапана 5 - значительному уменьшению) входного потока 6 в продувочный коллектор 2 и повышению давления его на входе своего ротаметра 4, под действием которого поплавок 8 ротаметра 4 поднимается вверх, открывая проход вызванному на анализ потоку 6 в рабочий коллектор 1. Из рабочего коллектора поток направляется в анализатор 10 и далее в продувочный коллектор 2. Так как остальные продувочные клапаны 5 остаются открытыми, то через них потоки свободно проходят в продувочный коллектор 2 и не создают давления на входе своих ротаметров 4. Поэтому в рабочем коллекторе 1 постоянно будет превышение давления над давлениями перед ротаметрами 4. Такая ситуация обеспечивает крайнее нижнее положение соответствующи х поплавков 8, при котором каждый поплавок 8 собой закрывает входное отверстие ротаметра 4, исключая (или в худшем случае значительно уменьшая) утечк у из рабочего коллектора 1 анализируемого потока.
